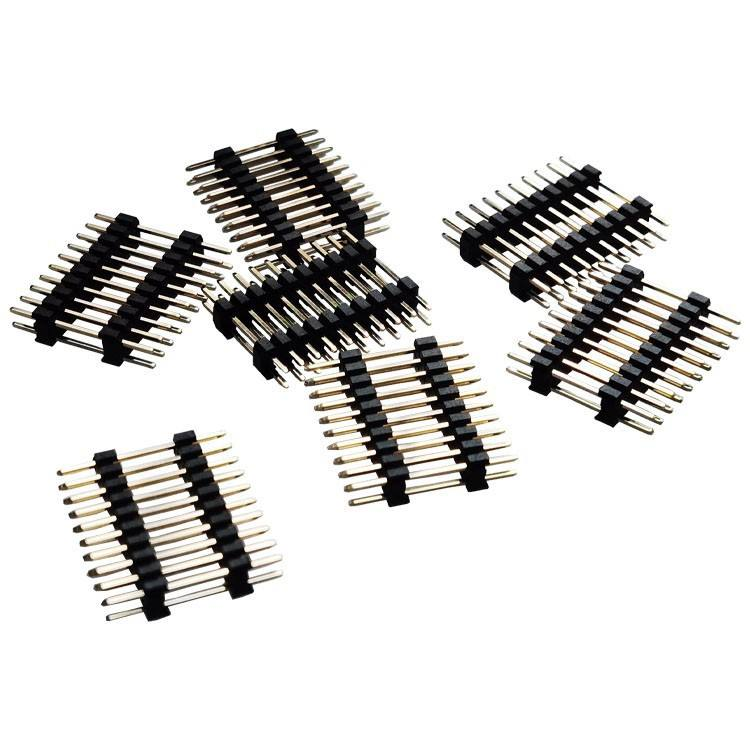

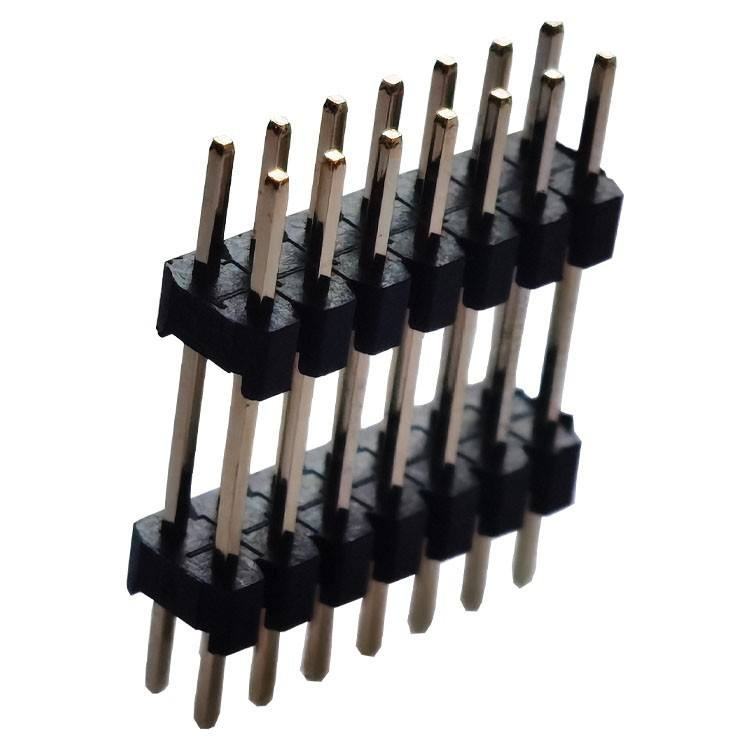

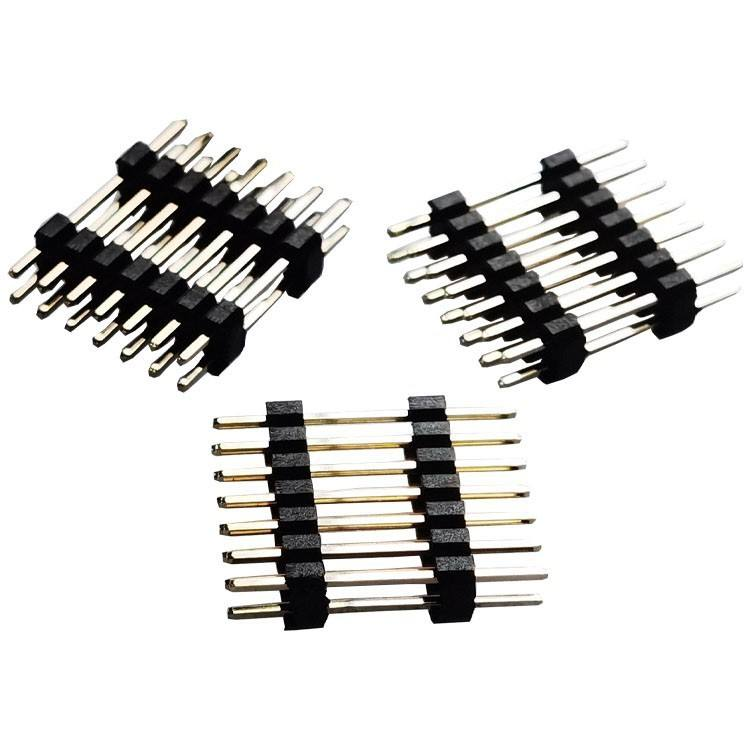

Διπλή σειρά 2,0mm Πίτσα Γυναικεία/Αρσενική Πινάκια Κεφαλίδας 2-40Πινάκια Χρυσό επιχρισμένα για PCBA

Διπλή σειρά 2,0mm Πίτσα Γυναικεία/Αρσενική Πινάκια Κεφαλίδας 2-40Πινάκια Χρυσό επιχρισμένα για PCBA

Ειδικότερα

• 2.0 mm διπλή σειρά διασταύρωσης, αριθμός πινών διαμορφώσιμος 2‐40P, διαθέσιμες τόσο οι ανδρικές όσο και οι θηλυκές εκδόσεις για διασύνδεση PCBA board-to-board
• Επιλεκτικά επιχρυσωμένα σημεία επαφής, χαμηλή αντίσταση στην επαφή, αντιοξειδωτικό για μακροχρόνια σταθερότητα του σήματος
• PA6T υψηλής θερμοκρασίας UL94V-0, υποστηρίζει την συγκόλληση κυμάτων και την επεξεργασία SMT
• Συμπίεση του αποτυπώματος σε σχέση με το 2,54 mm κλίση, ισορροπεί την πυκνότητα και την ευκολία συναρμολόγησης
• Ασφαλής ανοχή διαχωρισμού ± 0,05 mm, καλή ευθυγράμμιση ζευγαρώματος, συμβατή με τις συνήθεις υποδομές αντιστοίχισης

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

Χαρακτηριστικό του προϊόντος

• Δύο σειρές, πλάτος 2,0 mm, διαμορφώσιμο εύρος πινών: 2-40P, εναλλάξιμο σύνολο ζευγαρώματος με αρσενικό και θηλυκό κεφαλικό
• Χρυσή επιφάνεια επαφής πάνω από το στρώμα φραγμού νικελίου, ανθεκτικό στην αμαλάνωση για μονοπάτια σήματος υψηλής αξιοπιστίας
• Αισθητή θερμική ρύπανση
• Πολλαπλές κατευθύνσεις τοποθέτησης: ευθεία κατακόρυφη, 90° δεξιά γωνία διάνοιξη; επιλογή τοποθέτησης επιφάνειας SMT κατόπιν αιτήματος
• Η στενή διαμετρική ανοχή διαχωρισμού εξασφαλίζει συνεπή ευθυγράμμιση ζεύξης στην μαζική παραγωγή PCBA
• Διατίθενται σε συσκευασίες σωλήνων ή ταινίες και ρόλους για αυτοματοποιημένες γραμμές συναρμολόγησης SMT
• Προσαρμοσμένο μήκος πινών, πάχος επικάλυψης και ύψος πλαστικού που υποστηρίζεται για σχεδιασμό PCBA ειδικού έργου

Πλεονέκτημα προϊόντος

1. Πληθυσμός εξοικονόμησης χώρου: 2,0 mm διάσταση μειώνει το αποτύπωμα PCB σε σύγκριση με την τυπική 2,54 mm κεφαλίδα, ιδανική για συμπαγή διάταξη PCBA χωρίς να θυσιάζεται η δυνατότητα συναρμολόγησης
2. Χρυσή αξιόπιστη επαφή: Νικελικό φράγμα εμποδίζει τη διάχυση των βασικών μετάλλων· η χρυσή επιφάνεια εμποδίζει την οξείδωση, κατάλληλη για συσκευές που απαιτούν μακρά διάρκεια ζωής ή συχνές συνδέσεις
3. Υλικό φιλικό προς τη διαδικασία: Το περίβλημα υψηλής θερμοκρασίας PA6T είναι ανθεκτικό στη στρέβλωση κατά την επανεκκίνηση / συγκόλληση κυμάτων, χαμηλότερο ποσοστό απόρριψης PCBA στην μαζική παραγωγή
4. Ευρεία δυνατότητα ρύθμισης: ευέλικτος αριθμός καρφών 2-40P, πολλαπλές μορφές τοποθέτησης, προσαρμοσμένα μήκη καρφών & πάχος επικάλυψης για να ταιριάζει με το αποτύπωμα PCB σας
5. Σύγκριση κόστους-αποτελεσμάτων: Πολυδιάστατος γενικής χρήσης σύνδεσμος πίνακας προς πίνακα, σύντομο χρόνο παράδοσης για τα τυποποιημένα εξαρτήματα, ανταγωνιστική MOQ για έργα OEM

Εφαρμογή

• Βιομηχανικός έλεγχος: PLC μονάδες, πίνακες διεπαφής αισθητήρων, PCBA βιομηχανικής πύλης
• Ενσωματωμένο ηλεκτρονικό εξοπλισμό: υπολογιστές με μία μόνο πλακέτα, διασύνδεση περιφερειακών μονάδων
• Καταναλωτικά ηλεκτρονικά: έξυπνο οικιακό υλικό, σύνδεση του τερματικού του IoT με την κύρια υποφόρμα
• Εξοπλισμός δοκιμής και μέτρησης: εσωτερικές συνδέσεις σήματος του εξοπλισμού δοκιμής
• Συσκευές ηλεκτρονικών βοηθητικών συσκευών αυτοκινήτων, ιατρικές βοηθητικές πλακέτες ελέγχου (μόνο κυκλώματα επιπέδου σήματος)

Επιλογές προσαρμογής

1. Επιβεβαιώστε την ποσότητα των πινών: επιλέξτε 2-40P σύμφωνα με τον αριθμό των καναλιών σήματος και ισχύος σας. Τα αρσενικά και τα θηλυκά κεφάλια πρέπει να ταιριάζουν με τον αριθμό θέσεων κατά το ζευγάρωμα
2. Αποφασίστε το στυλ τοποθέτησης: ευθεία κατακόρυφη για κάθετη στοιβάτωση· 90° δεξιά γωνία για παράλληλη σύνδεση PCB-PCB· SMT για διάταξη επιφανειακής τοποθέτησης υψηλής πυκνότητας
3. Ορισμός της επικάλυψης: επιλέξτε την χρυσή επικάλυψη για εξοπλισμό μακράς διάρκειας / υψηλής αξιοπιστίας· διαθέσιμη εναλλακτική εναλλακτική επιλογή με κασσίτερο για έργα στατικών συνδέσεων ευαίσθητων στο κόστος
4. Ελέγξτε την κατάσταση συγκόλλησης: επιβεβαιώστε την κορυφαία θερμοκρασία της επανεξέτασης ≤260 °C /10 s για την αποτροπή της παραμόρφωσης του περιβλήματος
5. Ελέγξτε το αποτύπωμα της πλακέτας PCB: ταιριάζει με το συνιστώμενο αποτύπωμα του προμηθευτή πριν από την απελευθέρωση του PCB. Ενημερώστε μας εάν χρειάζεστε προσαρμοσμένο μήκος καρφίτσας ή ύψος πλαστικού
6. Επιλογή συσκευασίας: επιλογή ταινίας και τροχιάς για αυτόματη εισαγωγή SMT· συσκευασία σωλήνων για χειροκίνητη συναρμολόγηση

Προσαρμοσμένη διαδικασία βήματος

1. Συλλογή απαιτήσεων → 2. Τεχνική αξιολόγηση και προσφορά → 3. Επισκόπηση και επιβεβαίωση σχεδίου 3D → 4. Σχήμα / εργαλείο και πρωτότυπο → 5. Δοκιμή δείγματος (επαφή R, κατακράτηση, επαναρρόφηση) και έγκριση → 6.Μαζική παραγωγή → 7Τελική Ελέγχου Ποιότητας και Εφοδιασμού.

Η υπηρεσία μας

Διαθεσιμότητα δείγματος και πολιτική

Τα δείγματα θα σταλούν στους πελάτες μας δωρεάν, εφόσον είναι πρόθυμοι να πληρώσουν το φορτίο, ή μπορούμε να πληρώσουμε το φορτίο και για κάποιους παλιούς πελάτες από την πλευρά μας.ή ο πελάτης μπορεί να πληρώσει το φορτίο εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με το ταχυδρομείο μας, καθώς και.

Εγγυήσεις/Εγγυήσεις/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Η παράδοση είναι εγγυημένη σε 15 ημέρες.
Οι όροι πληρωμής περιλαμβάνουν T / T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L / C, PayPal, Western Union και άλλα.

Μετά την πώληση

Προσφέρουμε εξαιρετική εξυπηρέτηση μέσω του δικτύου των γραφείων και της έδρας μας.
Παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων μάρκετινγκ μας είτε μέσω τηλεφώνου είτε μέσω e-mail, ή αν βολεύεται, επισκεφθείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο πρόγραμμα.

Γενικές ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Η MOQ μας συνήθως είναι 1000 κομμάτια, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφτώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε ότι μπορούμε να έχουμε μακροπρόθεσμη συνεργασία μαζί σας.

Ε: Ποιο είναι το χρόνο δείγματος; Ποιο είναι το χρόνο παράδοσης;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή.

Ε: Πώς ελέγχω τα προϊόντα μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή ζητώντας από τρίτο μέρος να επιθεωρήσει, ή με εικόνα επιθεώρησης.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα δοθεί από την εταιρεία μεταφορών με βάση το Ακαθάριστο βάρος και το CBM σας.

Ε: Πώς ξέρω αν θα στείλετε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης ((DHL, UPS, FedEx, TNT, EMS, κλπ.), το αερομεταφορικό δελτίο ή το B / L από τη θάλασσα θα σας αποσταλεί αμέσως μόλις αποσταλούν τα αγαθά σας.Παρέχεται η χρήσιμη επιπλέον εξυπηρέτησηΥποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να κάνω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Φυσικά, απλά στείλτε μας το σχέδιο ή το δείγμα σας.
