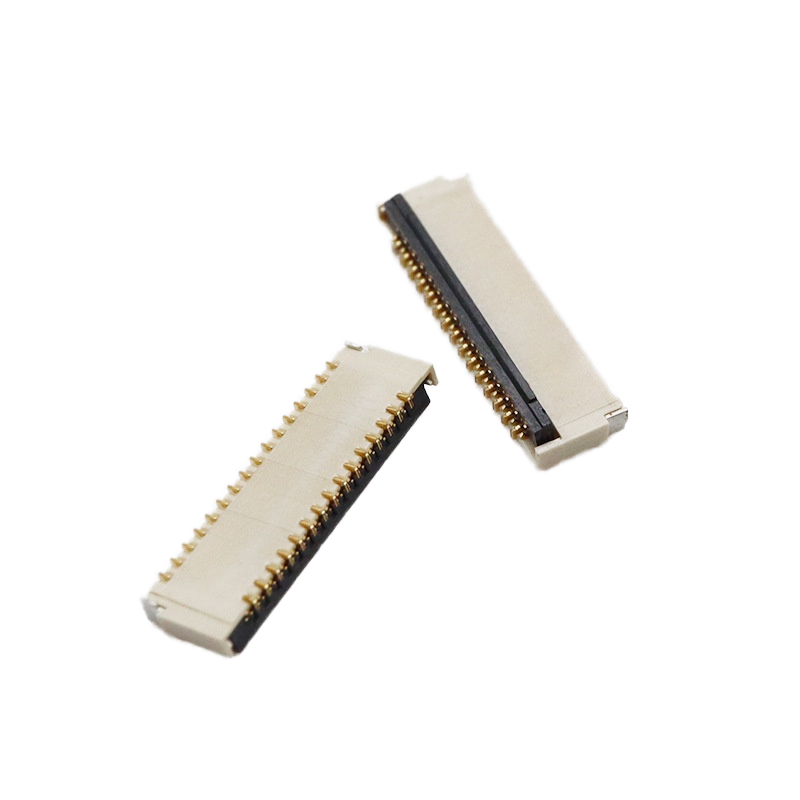

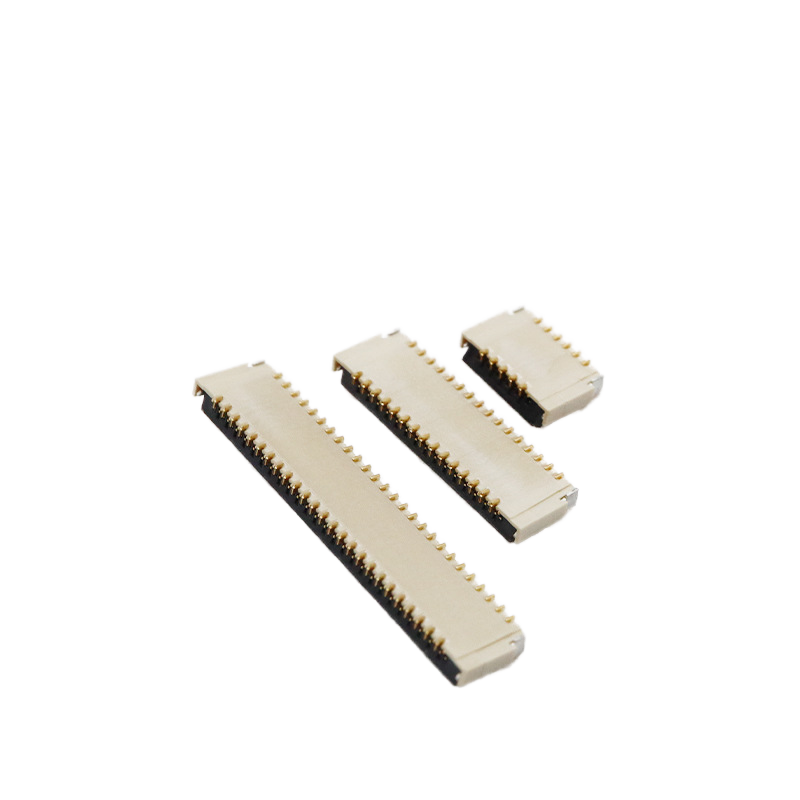

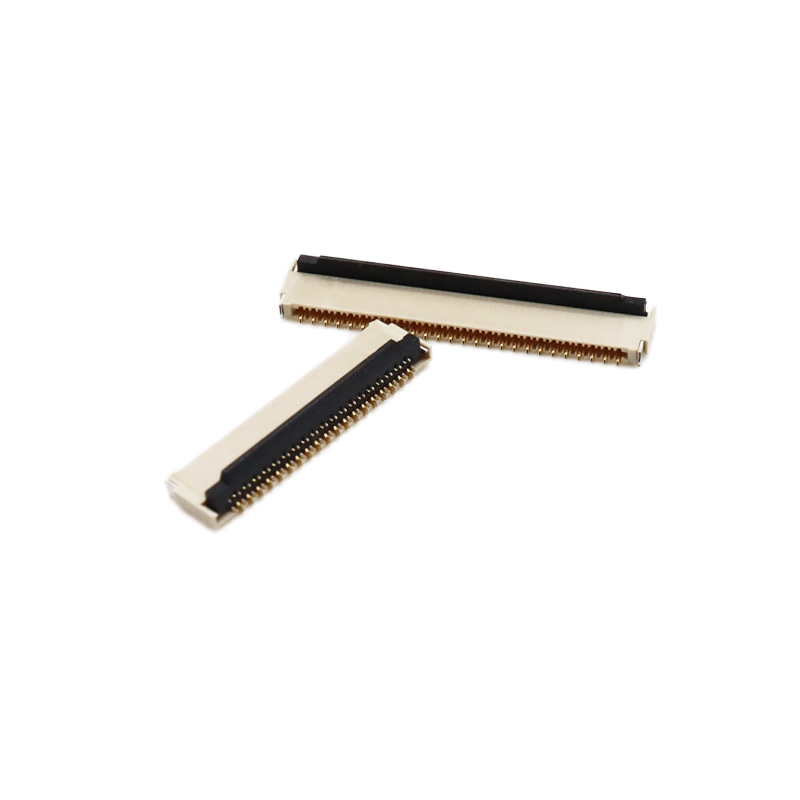

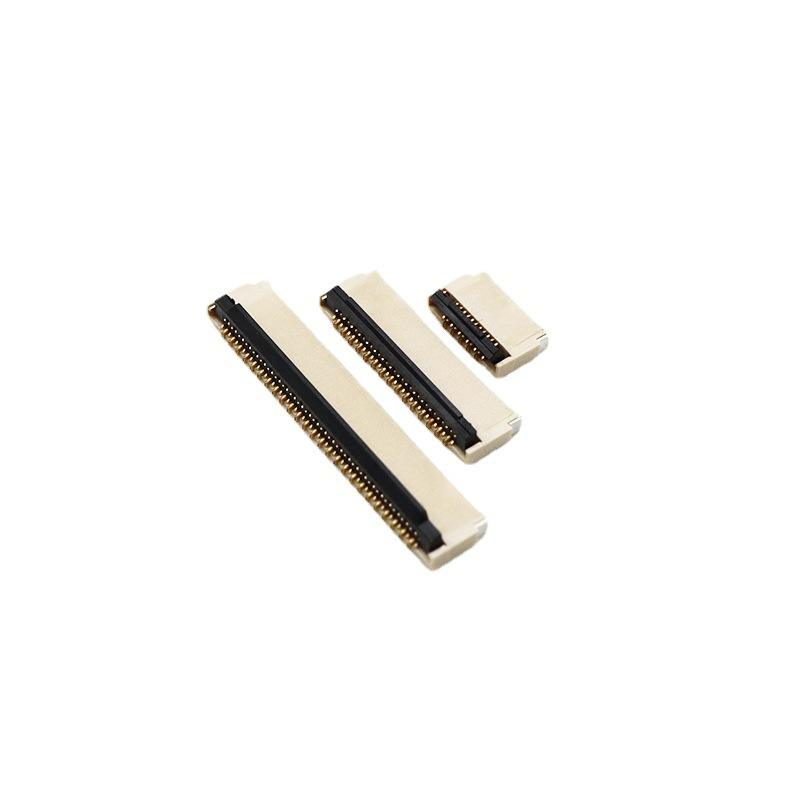

9P/11P/13P/15P/25P/39P/45P/51P Μπροστινή Εισαγωγή και Πίσω Κλείδωμα FPC Connector 0.3 Pitch 1.0H Pitch Υψηλής Ακρίβειας Connector

Κύρια Χαρακτηριστικά Προϊόντος

0.3 mm pitch, 1.0 mm εξαιρετικά χαμηλό ύψος σύνδεσης μπροστινής εισαγωγής πίσω κλειδώματος FPC socket, διαθέσιμο σε εκδόσεις ZIF / Non‑ZIF. Ενισχυμένος πίσω ενεργοποιητής κλειδώματος παρέχει σταθερή δύναμη σύσφιξης και περνάει αυστηρούς ελέγχους δονήσεων‑κρούσεων χωρίς χαλάρωση FPC. Εύρος πολλαπλών ακίδων 9P‑51P για μετάδοση σήματος υψηλής πυκνότητας. Το περίβλημα LCP υψηλής θερμοκρασίας υποστηρίζει SMT αναρροή, συμβατό με RoHS, άμεση αντικατάσταση για κύριες εισαγόμενες σειρές για καταναλωτικές & βιομηχανικές συμπαγείς συσκευές.

Πλήρεις Τεχνικές Προδιαγραφές

Ηλεκτρικές Προδιαγραφές

Παράμετροι Μηχανικής Απόδοσης

Υλικό & Επιμετάλλωση / Περιβάλλον & Συγκόλληση

Συμβατότητα & Διασταυρούμενη Αναφορά (Αντικατάσταση Διεθνών Επωνυμιών)

Μηχανική & ηλεκτρική συμβατότητα ακίδα‑προς‑ακίδα για ισοδύναμες σειρές FPC connectors 0.3 mm pitch μπροστινής εισαγωγής πίσω κλειδώματος από JAE, TE, Molex, Hirose.

Χαρακτηριστικά Προϊόντος

• Μηχανική δομή μπροστινής εισαγωγής πίσω κλειδώματος. διπλή επιλογή Ενεργοποιητής ZIF / Non‑ZIF για διαφορετικές απαιτήσεις δύναμης συναρμολόγησης
• Εξαιρετικά χαμηλό ύψος σύνδεσης: 1.0 mm, εξοικονομεί κρίσιμο εσωτερικό χώρο για λεπτές συσκευές
• Ενισχυμένος μηχανισμός πίσω κλειδώματος: σταθερή δύναμη συγκράτησης, επικυρωμένος κατά των δονήσεων & κρούσεων, αποτρέπει διακοπτόμενη πτώση σήματος
• Δομή επαφής φωσφορούχου χαλκού πολλαπλών ακτίνων, σταθερή ακεραιότητα σήματος για κυκλώματα υψηλής πυκνότητας
• Περίβλημα LCP UL94‑V0 υψηλής θερμοκρασίας, αντέχει στην τυπική αναρροή SMT χωρίς μόλυβδο χωρίς παραμόρφωση περιβλήματος
• Καλύπτει αριθμό ακίδων: 9P,11P,13P,15P,25P,39P,45P,51P. υποστηρίζει τυπικό καλώδιο FPC πάχους 0.2 mm
• Διαθέσιμο σε συσκευασία ταινίας Reel & Tape για χειροκίνητη συναρμολόγηση ή πλήρως αυτόματη επιλογή & τοποθέτηση SMT
• Συμβατό με RoHS. υποστηρίζει προσαρμοσμένο πάχος επιχρύσωσης, μηχανικές τροποποιήσεις ανά σχέδιο πελάτη

Περισσότεροι τύποι για αναφορά:

Μέθοδος Συσκευασίας

• Reel (Ταινία‑και‑ταινία): Τυπική συσκευασία ταινίας με ανάγλυφο, πλήρως συμβατή με IEC 60286‑3, άμεσα συμβατή με αυτόματες μηχανές επιλογής & τοποθέτησης SMT, για μαζική συναρμολόγηση SMT.
• Συσκευασία Σωλήνα: Διαθέσιμη κατόπιν ειδικού αιτήματος, κυρίως για χειροκίνητη συναρμολόγηση πρωτοτύπων. δεν μπορεί να χρησιμοποιηθεί για αυτόματη τοποθέτηση SMT.

Πιστοποίηση Εργοστασίου & Προσαρμοσμένη Υπηρεσία

• Πιστοποιήσεις: Συμβατό με RoHS. εσωτερικό εργαστήριο για δοκιμές αξιοπιστίας δονήσεων, θερμικού σοκ και κύκλων σύνδεσης
• Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων / γρήγορη παράδοση δειγμάτων
• MOQ: 1000 τεμάχια για τυπικά εξαρτήματα. προσαρμοσμένα εξαρτήματα υπόκεινται σε αξιολόγηση σχεδίου
• Προσαρμογή: Προσαρμογή αριθμού ακίδων, πάχους επιχρύσωσης, τύπου ενεργοποιητή, προσθήκη κλειδιού πόλωσης. προδιαγραφή ταινίας & reel
• Χρόνος παράδοσης: Δείγματα 3 εργάσιμες ημέρες. παραγγελίες μαζικής παραγωγής 1‑3 εβδομάδες ανάλογα με την ποσότητα παραγγελίας

Συχνές Ερωτήσεις

1. Μπορώ να έχω παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελίες δειγμάτων για δοκιμή και έλεγχο ποιότητας. Τα μικτά δείγματα είναι αποδεκτά.

2. Μπορείτε να κατασκευάσετε τα προϊόντα σας σύμφωνα με τη ζήτησή μας;
Ναι, οι προδιαγραφές των προϊόντων μπορούν να προσαρμοστούν εάν μπορείτε να καλύψετε το MOQ μας.

3. Πώς να εγγυηθείτε την ποιότητα των προϊόντων σας;
1) Υποσχόμαστε ότι εντός 30 ημερών από προβλήματα ποιότητας, θα σας δώσουμε επιστροφή.

2) Αυστηρή ανίχνευση κατά τη διάρκεια της παραγωγής.

3) Αυστηρός έλεγχος δειγματοληψίας προϊόντων πριν από την αποστολή, και διασφαλίζεται η άθικτη συσκευασία προϊόντων.

4. Ποιες είναι οι πιστοποιήσεις των προϊόντων μας;
ISO9001 και κάποιες άλλες πιστοποιήσεις ROHS.

5. Πόσο καιρό μπορώ να πάρω τα αγαθά;
Τα περισσότερα αγαθά είναι σε απόθεμα. ο χρόνος παράδοσης είναι περίπου 1-5 ημέρες μετά την παραλαβή της πληρωμής. Για προσαρμοσμένες απαιτήσεις, ο χρόνος θα είναι λίγο μεγαλύτερος, όπως επιβεβαιώσαμε.

6. Τι είδους logistics χρησιμοποιείτε για την παράδοση;
Παραδίδουμε κυρίως αγαθά μέσω DHL, UPS, FEDEX, EMS και άλλων ταχυμεταφορών. Θα επιλέξουμε τα πιο οικονομικά logistics για τους πελάτες. Υποστηρίζεται επίσης η παραλαβή αγαθών από τον προωθητή σας.

7. Γιατί να αγοράσετε από εμάς;
Έχουμε 16 χρόνια εμπειρίας στον κλάδο. Έχουμε συνεργαστεί με χιλιάδες εταιρείες. Η ποιότητα των προϊόντων είναι αξιόπιστη.

8. Ποια προϊόντα πωλεί κυρίως η εταιρεία σας;
Τα κύρια προϊόντα της εταιρείας μας περιλαμβάνουν FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector και Pin header connectors και ούτω καθεξής.
