0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Μάρκα:

XTKCONN

Πιστοποίηση:

CE,SGS,ROHS,ISO9001

Αριθμό μοντέλου:

FPC**-T1T1-00**-C

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες προϊόντος
Υλικό:
LCP
Τερματικό υλικό:
Φωσφορομπρούτζος, Επιχρυσωμένο
Τύπος:
Συνδετήρας FFC & FPC
Εφαρμογή:
PCB
Πακέτο:
Συσκευασία εξελίκτρων
Πικτ:
0,5 mm
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
10 ΤΕΜ
Τιμή
Negotiable price
Συσκευασία λεπτομέρειες
συσκευασία κενού, κουτιά σε χαρτοκιβώτιο
Χρόνος παράδοσης
5-7 μέρες
Όροι πληρωμής
L/C,T/T,Payyal
Δυνατότητα προσφοράς
4KK τεμ
Περιγραφή προϊόντος

0.5mm Pitch Flip-Top FPC Connector | Vertical SMT, H5.9, 30/40/50P


Κύρια Σημεία Προϊόντος

  1. Μηχανισμός Κλειδώματος Flip-Top ZIF: Ο ασφαλής σχεδιασμός κλειδώματος flip-top αποτρέπει την αποσύνδεση του FPC υπό συνεχή δόνηση. Λύνει ένα κοινό πρόβλημα: εύκολη αποσύνδεση & αστοχία επαφής σε οχήματα & φορητές ηλεκτρονικές συσκευές. Έκδοση Non-ZIF προαιρετική κατόπιν αιτήματος.
  2. Εξαιρετικά Χαμηλό Προφίλ Ύψους H5.9mm: Συμπαγές ύψος στοίβαξης 5.9mm, εξοικονομεί χώρο στην εσωτερική πλακέτα PCB για λεπτές καταναλωτικές & αυτοκινητοβιομηχανικές συναρμολογήσεις.
  3. Επαληθευμένη Αντοχή σε Δονήσεις: Πέρασε αυστηρή δοκιμή αξιοπιστίας δονήσεων, σταθερή απόδοση επαφής σε περιβάλλον χτυπημάτων & κουνήματος.
  4. Επαφή Τερματικού Επιχρυσωμένη: Υψηλής καθαρότηταςεπιχρύσωση, χαμηλή αντίσταση επαφής, εξαιρετική αντοχή στην οξείδωση για μεγάλη διάρκεια ζωής.


Πίνακας Τεχνικών Προδιαγραφών

Κατηγορία Στοιχείο Προδιαγραφή
Ηλεκτρική Απόδοση Βήμα 0.5 mm
Αριθμός Pin 30P / 40P / 50P
Ονομαστικό Ρεύμα 0.5A ανά επαφή
Ονομαστική Τάση 50V AC/DC
Αντίσταση Επαφής ≤50 mΩ
Αντίσταση Μόνωσης ≥1000 MΩ
Τάση Αντοχής 250V AC για 1min
Μηχανική Απόδοση Τύπος Στήριξης Κάθετη Συναρμολόγηση SMT
Τύπος Κλειδώματος Flip-Top ZIF (Non-ZIF προαιρετικό)
Ύψος Στοίβαξης H5.9 mm
Κύκλοι Εισαγωγής ≥30 φορές
Δοκιμή Δονήσεων Πέρασε Δοκιμή Δονήσεων Αυτοκινητοβιομηχανικής Βαθμίδας
Υλικό & Επιχρύσωση Υλικό Τερματικού Κράμα Χαλκού
Επιχρύσωση Επαφής Επιχρυσωμένο
Υλικό Περιβλήματος LCP UL94V-0, Χωρίς Αλογόνα
Περιβάλλον Θερμοκρασία Λειτουργίας -40℃ ~ +85℃
Οδηγός Συγκόλλησης Μέθοδος Συγκόλλησης Αναρροή SMT
Θερμοκρασία Αναρροής Μέγιστο 260℃ (10s)

🔁 Συγκριτική Αναφορά & Ισοδύναμη Αντικατάσταση

Άμεση αντικατάσταση για μεγάλες διεθνείς μάρκες συνδετήρων FPC. Συμβατό αποτύπωμα διατηρεί την ελαχιστοποίηση της επανασχεδίασης της πλακέτας PCB.

Κατάλληλη άμεση αντικατάσταση για συνδετήρες FPC κάθετης αναρρόφησης flip top 0.5mm με τις ίδιες προδιαγραφές. Υποστηρίζουμε τροποποίηση pin-to-pin εάν χρειάζεστε προσαρμοσμένο αποτύπωμα.

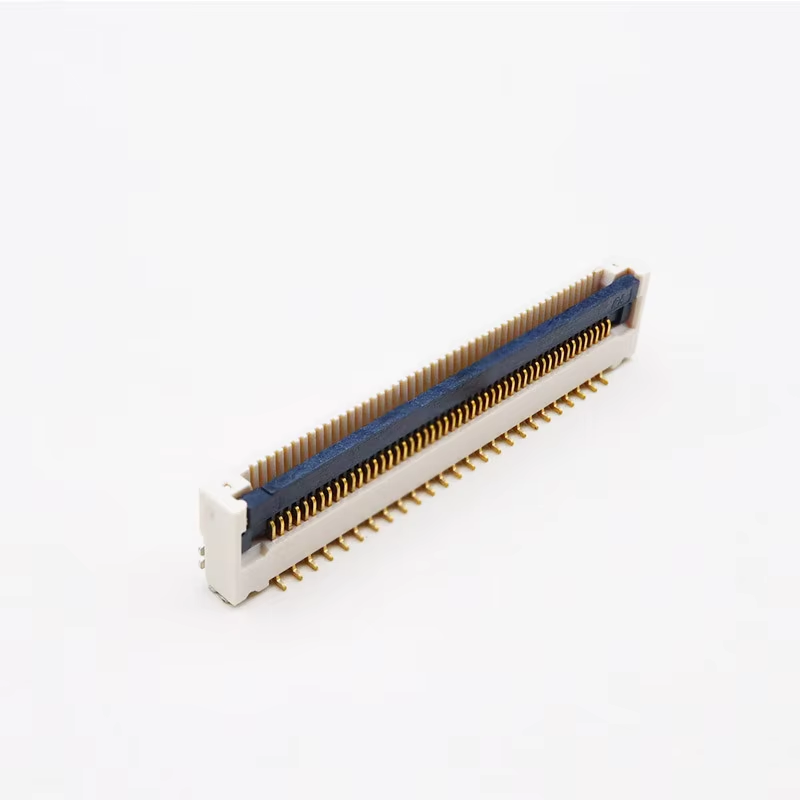

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector



📌 Χαρακτηριστικά Προϊόντος

  • Δομή κλειδώματος flip-top, εύκολη εισαγωγή & αφαίρεση FPC
  • Κάθετη διάταξη αναρρόφησης, απλή δρομολόγηση διάταξης PCB
  • Περίβλημα LCP υψηλής θερμοκρασίας, αντέχει στη συγκόλληση αναρροής
  • Χωρίς αλογόνα, συμβατό με RoHS
  • Επιχρυσωμένες επαφές για σταθερή μετάδοση σήματος


Περισσότεροι τύποι για αναφορά:

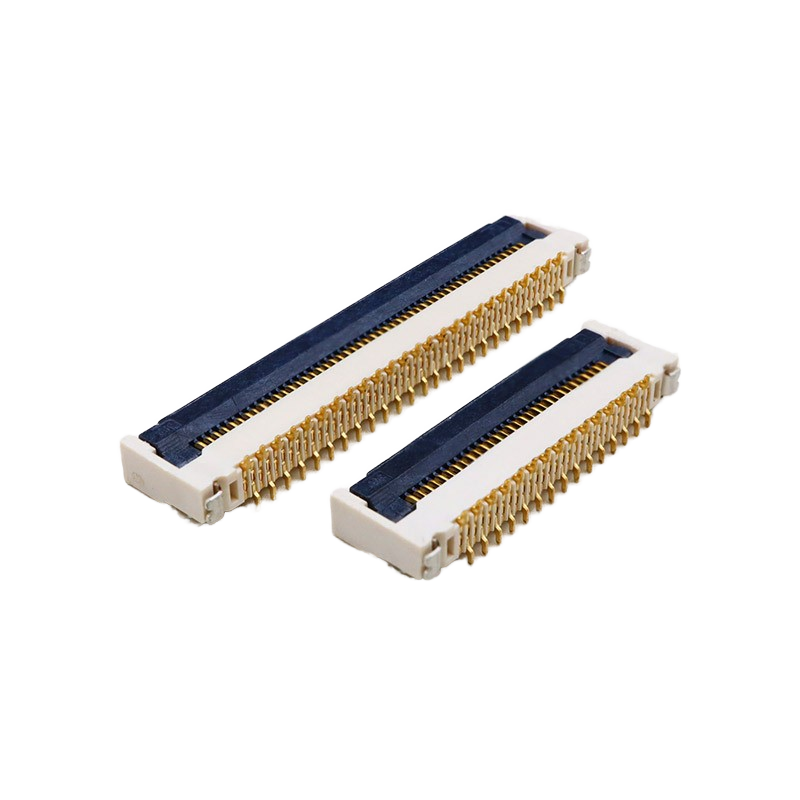

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector

🏆 Πλεονεκτήματα Προϊόντος

  1. Αξιόπιστο κλείδωμα ZIF flip, αποτρέπει αποτελεσματικά την εξαγωγή FPC υπό δόνηση (λύνει το συχνό πρόβλημα αστοχίας των φθηνών συνδετήρων)
  2. Λεπτό ύψος H5.9, ιδανικό για περιορισμούς χώρου εσωτερικού λεπτού εξοπλισμού
  3. Αυστηρή αξιοπιστία δονήσεων επαληθευμένη, κατάλληλο για σενάρια υψηλών κραδασμών σε οχήματα
  4. Τυπική συσκευασία ταινίας reel, άμεσα συμβατή με αυτόματη μηχανή τοποθέτησης SMT
  5. Σταθερή συνέπεια παρτίδας, χαμηλότερο ποσοστό αστοχίας από γενικούς συνδετήρες χαμηλού κόστους


🛠 Σενάρια Εφαρμογής

Ηλεκτρονικά εσωτερικού αυτοκινήτου

Οθόνη επί του οχήματος,

Tablet,

Φορητός υπολογιστής,

Έξυπνο φορητό,

Φορητή ιατρική συσκευή,

Βιομηχανικό πάνελ αφής,

Μονάδα ελέγχου έξυπνου σπιτιού


📦 Συσκευασία

  • Ταινία & Reel (Reel): Τυπική ανάγλυφη ταινία φορέα, κατάλληλη για αυτόματες μηχανές pick-and-place SMT, φορτώνεται απευθείας στην γραμμή παραγωγής του πελάτη για μαζική συναρμολόγηση.
  • Σωλήνας (Συσκευασία Σωλήνα): Συσκευασία πλαστικού σωλήνα, κυρίως για πρωτότυπα, δοκιμαστικές παρτίδες μικρής κλίμακας ή σενάρια χειροκίνητης συναρμολόγησης.

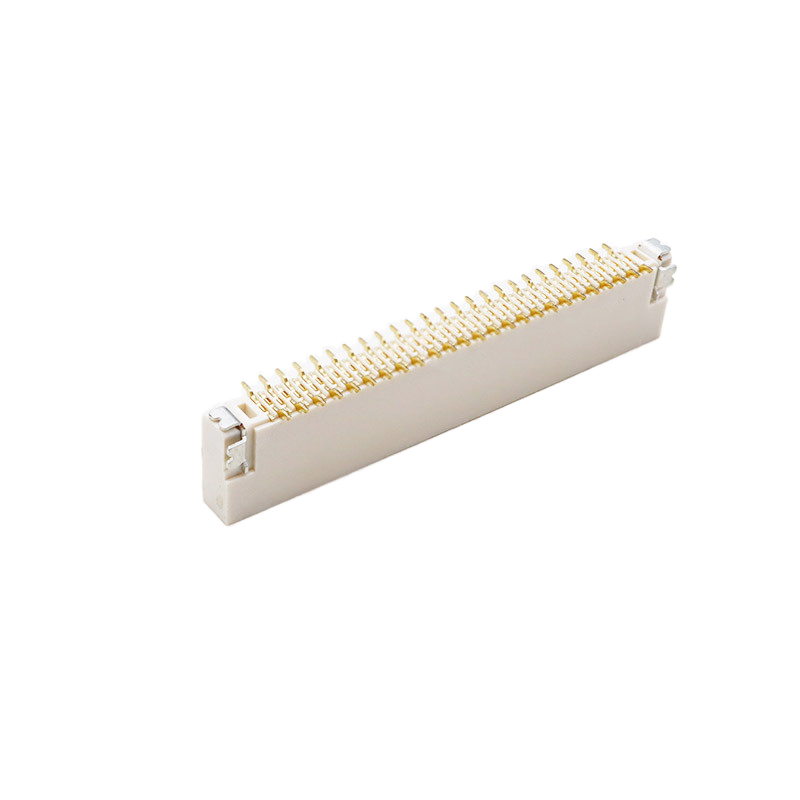

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector

⏱ Χρόνος Παράδοσης

  • Παραγγελία δείγματος: 3 εργάσιμες ημέρες
  • Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με την ποσότητα & τις προσαρμοσμένες απαιτήσεις


🏭 Πιστοποιήσεις Εργοστασίου & Προσαρμοσμένη Υπηρεσία

  • Πιστοποιήσεις: RoHS, REACH, UL94V-0
  • MOQ: Χαμηλό MOQ για μαζικές παραγγελίες
  • Πολιτική Δειγμάτων: Δωρεάν δείγματα διαθέσιμα, γρήγορη παράδοση δειγμάτων
  • Προσαρμοσμένη Υπηρεσία: Προσαρμοσμένος αριθμός pin, πάχος επιχρύσωσης, τροποποιημένη δομή κλειδώματος, έκδοση Non-ZIF, προσαρμοσμένη σήμανση διαθέσιμη.


📖 Οδηγός Επιλογής Πελάτη

  1. Επιβεβαίωση αριθμού pin: 30P/40P/50P, βήμα σταθερό στα 0.5mm
  2. Επιλογή κλειδώματος: ZIF flip-top για συχνή εισαγωγή/εξαγωγή FPC; Non-ZIF για σταθερή συναρμολόγηση
  3. Ύψος: Αυτό το μοντέλο έχει σταθερό ύψος στοίβαξης H5.9mm
  4. Περιβάλλον εργασίας: Επιλέξτε αυτήν την έκδοση εάν το προϊόν σας αντιμετωπίζει απαιτήσεις συνεχούς δόνησης
  5. Συγκόλληση: Μόνο για διαδικασία αναρροής SMT; Δεν συνιστάται χειροκίνητη συγκόλληση

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector

0.5mm Pitch 30/40/50P Χρυσό επιχρυσωμένο H5.9 FPC Connector Vertical Patch Flip-Top με κλειδαριά FFC Connector


Συχνές Ερωτήσεις


1. Μπορώ να έχω παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελίες δειγμάτων για δοκιμή και έλεγχο ποιότητας. Τα μικτά δείγματα είναι αποδεκτά.


2. Μπορείτε να κατασκευάσετε τα προϊόντα σας σύμφωνα με τις απαιτήσεις μας;
Ναι, οι προδιαγραφές των προϊόντων μπορούν να προσαρμοστούν εάν μπορείτε να καλύψετε το MOQ μας.


3. Πώς να εγγυηθείτε την ποιότητα των προϊόντων σας;
1) Υποσχόμαστε ότι εντός 30 ημερών από πρόβλημα ποιότητας, θα σας επιστρέψουμε τα χρήματα.

2) Αυστηρή επιθεώρηση κατά την παραγωγή.

3) Αυστηρή δειγματοληπτική επιθεώρηση προϊόντων πριν από την αποστολή, και διασφαλίζεται η άθικτη συσκευασία του προϊόντος.


4. Ποιες είναι οι πιστοποιήσεις των προϊόντων μας;
ISO9001 και κάποιες άλλες πιστοποιήσεις ROHS.


5. Πόσο καιρό μπορώ να πάρω τα αγαθά;
Τα περισσότερα αγαθά είναι σε απόθεμα. Ο χρόνος παράδοσης είναι περίπου 1-5 ημέρες μετά την παραλαβή της πληρωμής. Για προσαρμοσμένες απαιτήσεις, ο χρόνος θα είναι λίγο μεγαλύτερος, όπως επιβεβαιώσαμε.


6. Τι είδους logistics χρησιμοποιείτε για την παράδοση;
Παραδίδουμε κυρίως αγαθά μέσω DHL, UPS, FEDEX, EMS και άλλων ταχυμεταφορών. Θα επιλέξουμε τα πιο οικονομικά logistics για τους πελάτες. Υποστηρίζεται επίσης η παραλαβή αγαθών από τον προωθητή σας.


7. Γιατί να αγοράσετε από εμάς;
Έχουμε 16 χρόνια εμπειρίας στον κλάδο. Έχουμε συνεργαστεί με χιλιάδες εταιρείες. Η ποιότητα των προϊόντων είναι αξιόπιστη.


8. Ποια προϊόντα πουλάει κυρίως η εταιρεία σας;
Τα κύρια προϊόντα της εταιρείας μας περιλαμβάνουν συνδετήρες FFC/FPC / συνδετήρες Wafer / συνδετήρες κάρτας SIM / συνδετήρες κάρτας μνήμης / συνδετήρες USB / συνδετήρες Type C / συνδετήρες HDMI / σειρά RJ45 / συνδετήρες B to B και συνδετήρες Pin header, κ.λπ.
