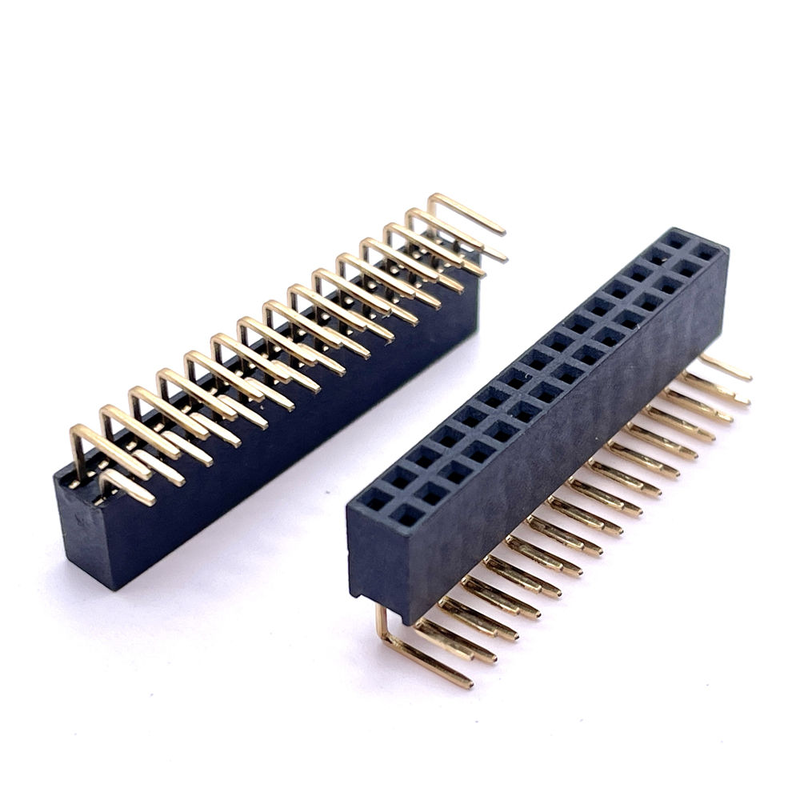

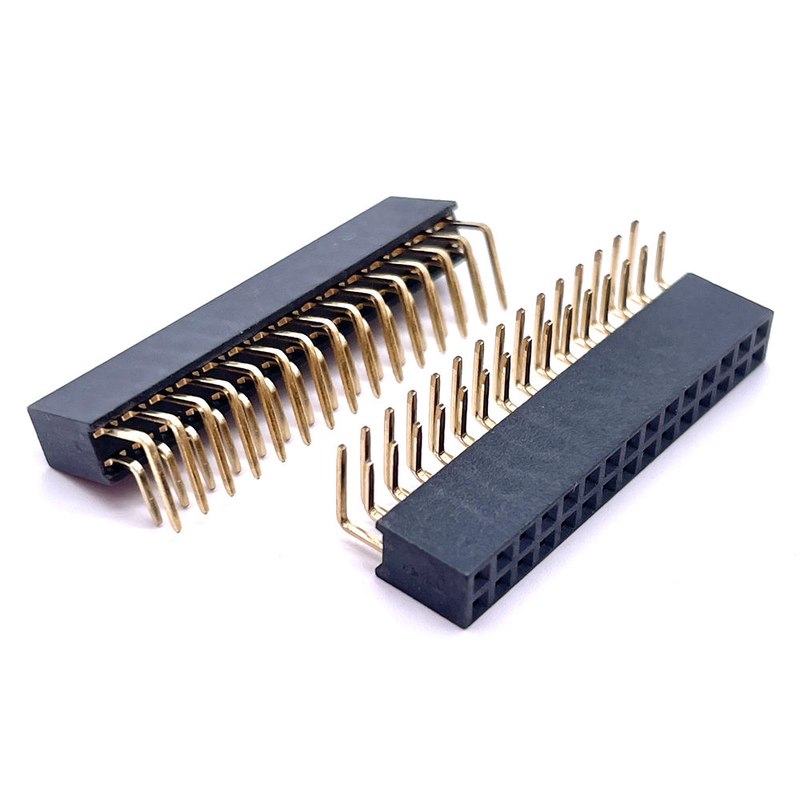

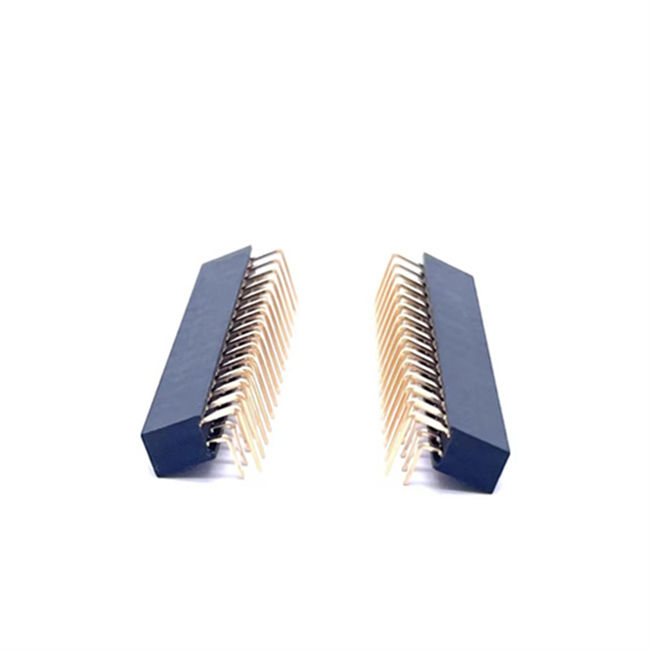

Συνδετήρας θηλυκής ακίδας ακροδέκτη γωνιακού βύσματος διπλής σειράς 2.0 Pitch H 6.35mm Πλαστικό ορείχαλκο επαφή PCB

Επισήμανση

1. Πολυμορφική προσαρμογή: Ευθεία ακίδα / Ορθή γωνία / Τερματισμός SMT, διαθέσιμο προσαρμοσμένο ύψος πλαστικού μονωτή
2. Έτοιμο για SMT: Προαιρετικό καπάκι pick-and-place για αυτόματο εξοπλισμό pick-and-place
3. Συσκευασία προσανατολισμένη στην παραγωγή: Επιλογές Tube & Tape & Reel (T&R) για γραμμή συναρμολόγησης SMT
4. Ευέλικτος αριθμός ακίδων: 2-40 θέσεις, διπλή σειρά
5. Μονωτικό υλικό συμβατό με RoHS & UL94V-0

Περιγραφή προϊόντος

Μηχανική απόδοση

Περιβάλλον & Συγκόλληση

Συμβατότητα & Αντιστοίχιση

Μηχανικά και ηλεκτρικά συμβατό με κύριες σειρές θηλυκών ακροδεκτών διπλής σειράς 2.0mm από διεθνείς μάρκες (ισοδύναμες σειρές Molex, JAE, Samtec).

Σημείωση μηχανικού: Επαληθεύστε το βήμα, τη διάσταση της ακίδας, το ύψος του μονωτή και το αποτύπωμα πριν από την αντικατάσταση BOM. Δεν είναι γνήσιο ανταλλακτικό OEM. Λειτουργικά ισοδύναμο εναλλακτικό για τα περισσότερα βιομηχανικά & καταναλωτικά έργα.

Χαρακτηριστικά προϊόντος

1. Δομή διπλής σειράς 2.0mm pitch ορθή γωνία, πλευρική έξοδος για εξοικονόμηση κάθετου χώρου PCB
2. Επαφές ορείχαλκου ακριβείας, σταθερή δύναμη επαφής για μετάδοση σήματος χαμηλής αντίστασης
3. Πλαστικό περίβλημα UL94V-0 υψηλής θερμοκρασίας, ανθεκτικό στη φλόγα για συναρμολόγηση PCB σε σκληρό περιβάλλον
4. Πολλαπλές μηχανικές επιλογές: ευθεία/ορθή γωνία / τερματισμός SMT, προσαρμοσμένο ύψος μονωτή
5. Προαιρετικό καπάκι pick-and-place SMT, ταιριάζει σε πλήρως αυτόματες μηχανές τοποθέτησης
6. Πολλαπλές επιλογές συσκευασίας για να ταιριάζουν σε ροές εργασίας πρωτοτύπων & μαζικής παραγωγής

Πλεονέκτημα προϊόντος

• Ευέλικτο προσαρμοσμένο: Μικρή τροποποίηση χωρίς εργαλεία για ύψος μονωτή, μήκος ακίδας και επίστρωση
• Φιλικό προς την παραγωγή: Η έξοδος Tape & Reel εξαλείφει την χειροκίνητη προ-ταξινόμηση για γραμμές SMT
• Ανταγωνιστική εναλλακτική λύση: Αντικαταστήστε ακριβά εισαγόμενα ανταλλακτικά μάρκας χωρίς απώλεια απόδοσης
• Συνεπής συμπλοανότητα: Αυστηρός ποιοτικός έλεγχος για έκδοση SMT για μείωση κινδύνου tombstone & κακής συγκόλλησης
• Σύντομος χρόνος παράδοσης για δείγματα & επικύρωση μικρών παρτίδων

Εφαρμογή

• PCB βιομηχανικού ελέγχου, περιφερειακές διεπαφές PLC
• Πύλη IoT, σύνδεση πλακέτας αισθητήρα με πλακέτα
• Ενσωματωμένα συστήματα, περιφερειακές υποδοχές πλακέτας ανάπτυξης
• Καταναλωτικά ηλεκτρονικά, υλικό έξυπνου σπιτιού
• Εξοπλισμός δοκιμών & μετρήσεων, διασυνδέσεις μονάδων οθόνης

Μέθοδος συσκευασίας

1. Συσκευασία σωλήνα: Για πρωτότυπο / παρτίδα χαμηλού όγκου, χειροκίνητη εισαγωγή ή ημι-αυτόματη συναρμολόγηση. Δεν μπορεί να τροφοδοτηθεί απευθείας σε μηχανή pick-and-place SMT.
2. Tape & Reel (T&R): Φορέας ταινίας προτύπου EIA-481, με προαιρετικό καπάκι pick-and-place. Άμεσα χρησιμοποιήσιμο για αυτόματο εξοπλισμό τοποθέτησης SMT για γραμμές μαζικής παραγωγής

Παρακαλώ καθορίστε την απαίτηση συσκευασίας κατά την υποβολή ερωτήματος.

Χρόνος παράδοσης

• Παραγγελία δείγματος: 3 εργάσιμες ημέρες
• Παραγγελίες μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με την ποσότητα & την πολυπλοκότητα προσαρμογής

Πιστοποίηση εργοστασίου & Υπηρεσία προσαρμογής

• Πιστοποιήσεις: ISO9001, συμμόρφωση με RoHS
• Πολιτική δειγμάτων: Δωρεάν δείγματα υποστηρίζονται, γρήγορη παράδοση δειγμάτων
• MOQ: Τυπικό μέρος MOQ: 1000 τεμ. Προσαρμοσμένα μέρη υπόκεινται σε απαιτήσεις εργαλείων
• Υπηρεσία προσαρμογής: Προσαρμοσμένο ύψος μονωτή, μήκος ακίδας, επίστρωση, ειδικός αριθμός ακίδων, ειδικό χρώμα περιβλήματος
•


Οδηγός επιλογής μηχανικού (Συμβουλές μηχανικού)

1. Επιβεβαιώστε το βήμα =2.0 mm, διπλή σειρά, επαληθεύστε τη διάσταση του αρσενικού συνδετήρα ζεύξης
2. Επιλέξτε τον τύπο τερματισμού: Ορθή γωνία(PTH) / Ευθεία(PTH) / Επιφανειακή τοποθέτηση SMT
3. Ορίστε το ύψος του μονωτή εάν απαιτείται μη τυπικό ύψος
4. Επιλογή επίστρωσης: Κασσίτερος για γενική χρήση· Χρυσή λάμψη για συσκευές υψηλής δόνησης / μακροχρόνιου κύκλου ζωής
5. Απόφαση συσκευασίας:
   • Πρωτότυπο/μικρή παρτίδα → Σωλήνας
   • Μαζική παραγωγή με γραμμή SMT → Tape & Reel + καπάκι pick-and-place
6. Επιβεβαιώστε ότι το αποτύπωμα PCB ταιριάζει με τον επιλεγμένο τύπο τερματισμού πριν από την απελευθέρωση διάταξης PCB

Υπενθύμιση: Ζητήστε το φύλλο δεδομένων & το αρχείο αποτυπώματος PCB για τελική επικύρωση σχεδιασμού.
