Πύργος 1.0 mm 2x50-pin πύργο-fit επικεφαλίδα διπλή σειρά ευθεία επικεφαλίδα πύργο 1mm χώρους πύργο πλαστική διπλή πύργο επικεφαλής σύνδεσμο

Περιγραφή του προϊόντος

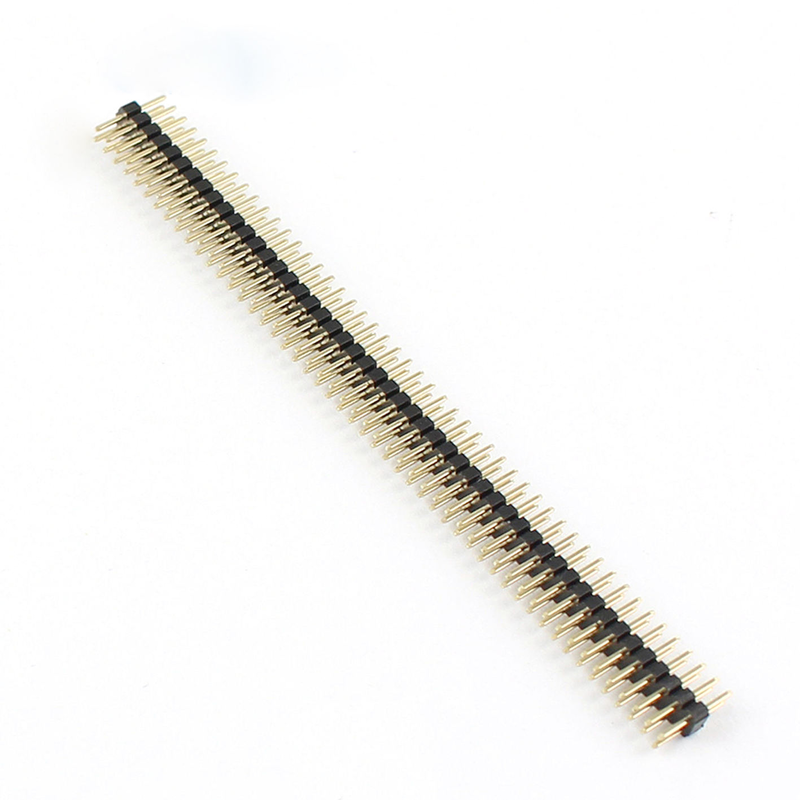

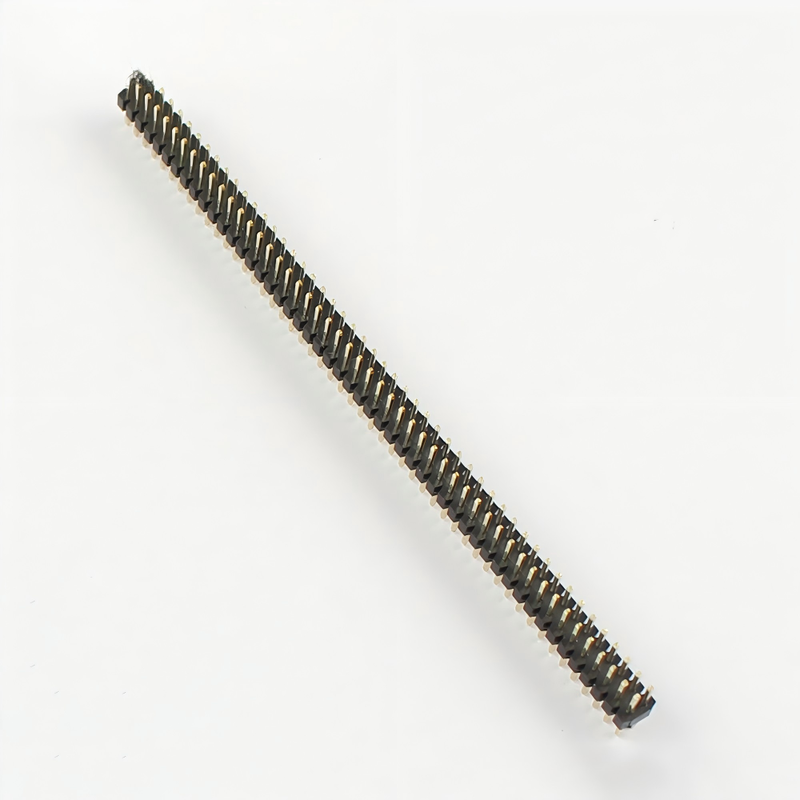

1.0mm Πύργος 2×50 Πινς Πρές-Φιτ

Δύο σειρές ευθείας κεφαλής ανδρικής καρφίτσας για διασύνδεση PCB υψηλής πυκνότητας

Η 1.0mm Pitch 2×50 Pin Press-Fit Header είναι μια συμπαγή, διπλής σειράς αρσενική κεφαλίδα πιν που έχει σχεδιαστεί για διασύνδεση PCB υψηλής πυκνότητας όπου ο χώρος της πλακέτας είναι περιορισμένος και απαιτείται μια διεπαφή 100 θέσεων.

Με πλάτος 1,00 mm, διαμόρφωση 2 × 50 πινών και ευθεία κατακόρυφη διάταξη, αυτή η κεφαλίδα παρέχει μια πυκνή διάταξη επαφής για σχέδια διασύνδεσης πλατφόρμας με πλατφόρμα και PCB.Η διαμόρφωση τύπου τύπου μπορεί να καθοριστεί για εφαρμογές στις οποίες προτιμάται η διαδικασία συναρμολόγησης PCB χωρίς συγκόλληση, με την επιφύλαξη των απαιτήσεων σχεδιασμού τρυπών PCB και επαφής με την συσκευή πίεσης.

Σε σύγκριση με τις συμβατικές επικεφαλίδες 2,54 mm, η διαφορά 1,00 mm επιτρέπει σημαντικά στενότερη απόσταση επαφής, καθιστώντας αυτόν τον τύπο συνδέσμου κατάλληλο για συμπαγείς ηλεκτρονικές συναρμολογίες, πλακέτες ελέγχου,Το μορφότυπο διασταύρωσης 1,00 mm χρησιμοποιείται επίσης ευρέως σε εφαρμογές διασύνδεσης μεζάνιν υψηλής πυκνότητας και PCB.

Υλικά

• Απομονωτής: PBT (Connfly DS1021, TXGA FPH254F1, CJT) μαύρο UL94 V-0· επιλογή PA6T (ICKEY 6T) για κύμα χωρίς μόλυβδο 260 °C· επιλογή Nylon 6T/GWT 750 °C

• Πιν: Χαλκός C2680 Ø0.64mm τετράγωνο (το σχέδιο ICKEY CJT επιβεβαιώνει 0,64 SQ); φωσφορικό χάλκινο C5210 επιλογή για > 500 κύκλους (το Amphenol Quickie χρησιμοποιεί PB)

• Επιχρισμός: Χρυσή λάμψη 0,05 μm πάνω από 50 μm "Ni στη ζώνη mate 5,84 mm· ματ κασσίτερο 2 ′′ 3 μm στην ουρά 3,0 mm· επιλεκτική επιλογή χρυσού 30 μm " (0,76 μm) με MOQ 500pcs (Connefly "全金 Type33" κατηγορία)

• Επιλογές από πλαστικό: μονοπλαστικό ύψους 2,5 mm / διπλό πλαστικό ενισχυμένο (αντι-τυλιγμένο)

Εφαρμογή

Βιομηχανική αυτοματοποίηση

Κατάλληλο για συμπαγείς πίνακες ελέγχου, ενότητες που σχετίζονται με PLC, βιομηχανικούς ελεγκτές και ηλεκτρονικούς πίνακες διεπαφής όπου πρέπει να διασυνδέονται πολλά σήματα PCB.

Εξοπλισμός επικοινωνίας

Η διαμόρφωση διασταύρωσης 1,00 mm και 100 θέσεων είναι κατάλληλη για συμπαγείς μονάδες επικοινωνίας και πλαίσια διεπαφής υψηλής πυκνότητας.

Ενσωματωμένα Υπολογιστικά & Υπολογιστικό Εργαλείο

Οι πιθανές εφαρμογές περιλαμβάνουν ενσωματωμένες πλακέτες υπολογιστών, μονάδες που σχετίζονται με τους επεξεργαστές, κάρτες διεπαφής και συμπαγή συστήματα υπολογιστών.

Καταναλωτικά Ηλεκτρονικά

Το μικρό πεδίο είναι κατάλληλο για ηλεκτρονικές συναρμολογήσεις περιορισμένου χώρου όπου οι συμβατικές κεφαλίδες 2,54 mm καταλαμβάνουν πάρα πολύ χώρο PCB.

Εξοπλισμός δοκιμών και μετρήσεων

Ο υψηλός αριθμός πινών μπορεί να υποστηρίξει διεπαφές PCB πολλαπλών σημάτων σε εξοπλισμό μέτρησης και οργάνωσης, με την επιφύλαξη των απαιτούμενων ηλεκτρικών και μηχανικών προδιαγραφών.

Ηλεκτρονικά οχήματα

Η μορφή συνδέσμου μπορεί να εξεταστεί για ηλεκτρονικές μονάδες αυτοκινήτου όπου απαιτείται διασύνδεση PCB υψηλής πυκνότητας.Οι πελάτες πρέπει να επιβεβαιώσουν την απαιτούμενη θερμοκρασία, δονήσεις, επικάλυψη, κατακράτηση και ισχύοντα οχηματικά πρότυπα πριν από την έγκριση του σχεδίου.

Επιλογές προσαρμογής

• Μέτρηση: 2×2 / 2×5 / 2×10 /2×20/ 2×40 (αποσχισμός)

• Κουρύδι: 3,0 mm (προεπιλεγμένο) / 6,0 mm (6T) / 10,8 mm συνολικά (κλώνος Connfly) / 8,5 / 11,96 mm

• Πλαστικό: μονό 2,5 mm / διπλό 4,3 mm / 8,5 mm ύψος

• Απομονωτής: PBT+30%GF μαύρο (προεπιλεγμένο) / PA6T / Nylon 6T / χρώμα

• Επικάλυψη: χρυσαφένιο /30 μ" επιλεκτική/ πλήρες κασσίτερο / διπλό

• Πιν: χαλκός (προεπιλεγμένο) / φωσφορικό χάλκινο

• Προσανατολισμός: ευθεία/δεξιά γωνία

• Συσκευή: PE σακούλα/σωλήνας/πακέτο

Προσαρμοσμένη διαδικασία βήματος

1. Συλλογή απαιτήσεων → 2. Τεχνική αξιολόγηση και προσφορά → 3. Επισκόπηση και επιβεβαίωση σχεδίου 3D → 4. Σχήμα / εργαλείο και πρωτότυπο → 5. Δοκιμή δείγματος (επαφή R, κατακράτηση, επαναρρόφηση) και έγκριση → 6.Μαζική παραγωγή → 7Τελική Ελέγχου Ποιότητας και Εφοδιασμού.

Η υπηρεσία μας

Διαθεσιμότητα δείγματος και πολιτική

Τα δείγματα θα σταλούν στους πελάτες μας δωρεάν, εφόσον είναι πρόθυμοι να πληρώσουν το φορτίο, ή μπορούμε να πληρώσουμε το φορτίο και για κάποιους παλιούς πελάτες από την πλευρά μας.ή ο πελάτης μπορεί να πληρώσει το φορτίο εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με το ταχυδρομείο μας, καθώς και.

Εγγυήσεις/Εγγυήσεις/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Η παράδοση είναι εγγυημένη σε 15 ημέρες.
Οι όροι πληρωμής περιλαμβάνουν T / T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L / C, PayPal, Western Union και άλλα.

Μετά την πώληση

Εξαιρετική εξυπηρέτηση παρέχεται μέσω του δικτύου των γραφείων και της έδρας μας.
Παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων μάρκετινγκ μας είτε μέσω τηλεφώνου είτε μέσω ηλεκτρονικού ταχυδρομείου, ή αν σας βολεύει, επισκεφτείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο πρόγραμμα.

Γενικές ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Η MOQ μας συνήθως είναι 1000 κομμάτια, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφτώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε ότι μπορούμε να έχουμε μακροπρόθεσμη συνεργασία μαζί σας.

Ε: Ποιο είναι το χρόνο δείγματος; Ποιο είναι το χρόνο παράδοσης;

Απάντηση: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή.

Ε: Πώς ελέγχω τα προϊόντα μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή ζητώντας από τρίτο μέρος να επιθεωρήσει, ή με εικόνα επιθεώρησης.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα δοθεί από την εταιρεία μεταφορών με βάση το Ακαθάριστο βάρος και το CBM σας.

Ε: Πώς ξέρω αν θα στείλετε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης ((DHL, UPS, FedEx, TNT, EMS, κλπ.), το αερομεταφορικό δελτίο ή το B / L από τη θάλασσα θα σας αποσταλεί αμέσως μόλις αποσταλούν τα αγαθά σας.Παρέχεται η χρήσιμη επιπλέον εξυπηρέτησηΥποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να κάνω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Φυσικά, απλά στείλτε μας το σχέδιο ή το δείγμα σας.
