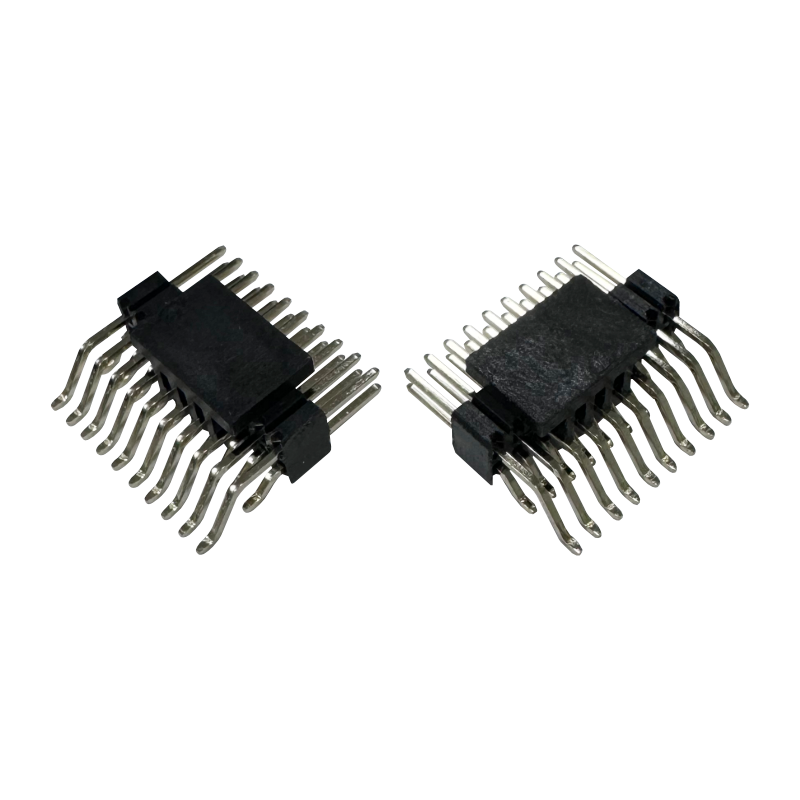

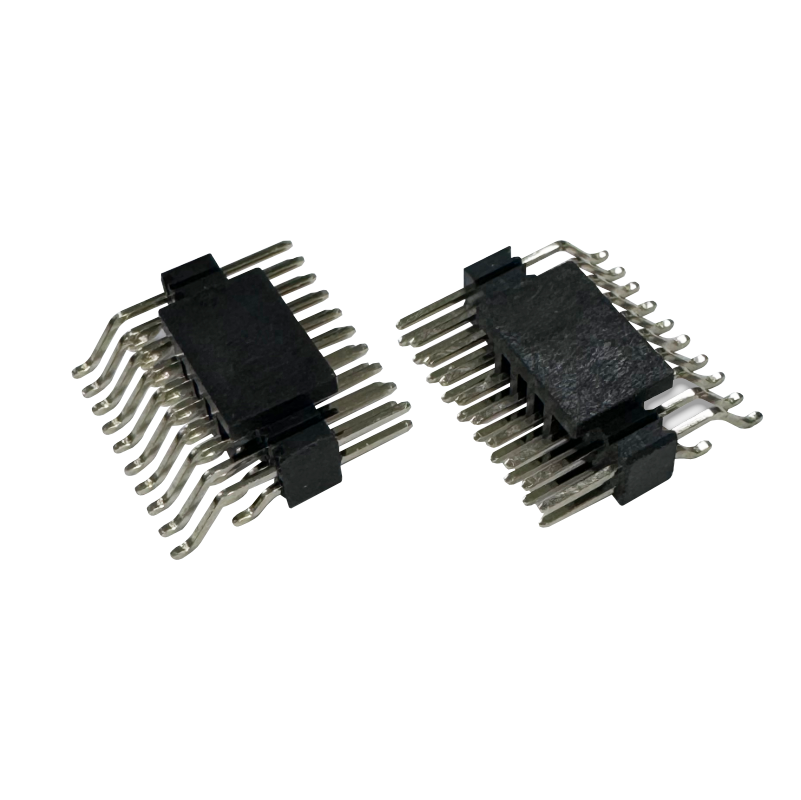

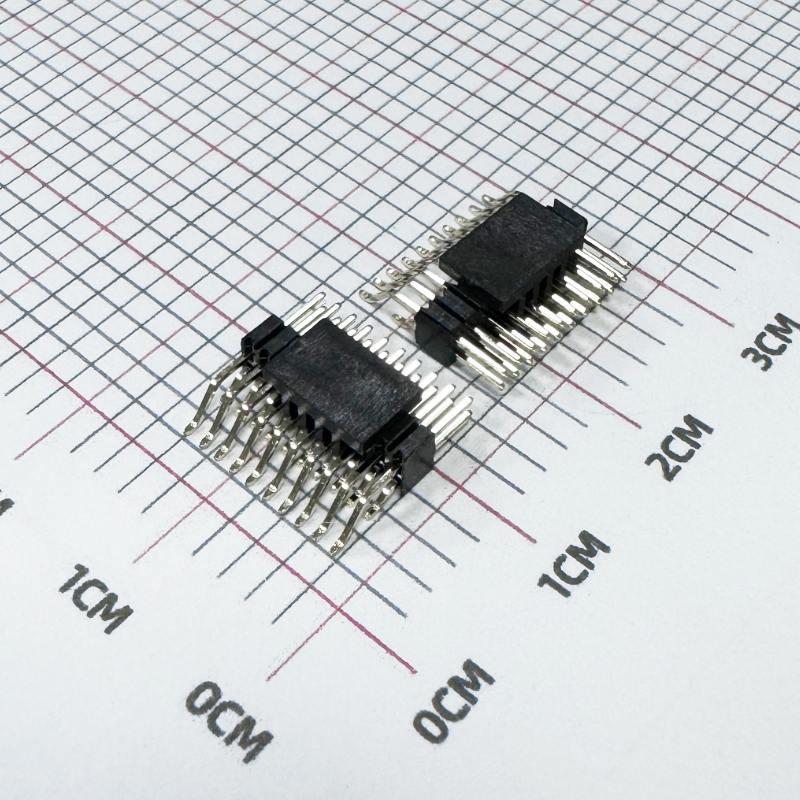

1.27mm Pitch Θηλυκή Υποδοχή Ζεύξης Κεφαλές Pin 20021121-00010T4LF Σύνδεσμος Πλακέτας-προς-Πλακέτα

Περιγραφή Προϊόντος

Υλικό & Κατασκευή

Επαφές από Κράμα Χαλκού

Ο σύνδεσμος χρησιμοποιεί επαφές από κράμα χαλκού, παρέχοντας την αγώγιμη βάση που απαιτείται για την ηλεκτρική διασύνδεση πλακέτας-προς-πλακέτα. Η περιοχή ζεύξης καθορίζεται με επίστρωση χρυσού 0.25 μm, ενώ η ουρά συγκόλλησης χρησιμοποιεί επίστρωση ματ κασσίτερου 1.27 μm.

Μονωτικό από Θερμοπλαστικό

Το μονωτικό περίβλημα χρησιμοποιεί θερμοπλαστικό υλικό με βαθμολογία αναφλεκτότητας UL94 V-0, καθιστώντας το εξάρτημα κατάλληλο για συναρμολογήσεις πλακετών όπου πρέπει να λαμβάνονται υπόψη οι απαιτήσεις αναφλεκτότητας υλικού.

Μηχανικά Πλεονεκτήματα

1. Συμπαγής Διασύνδεση Πλακέτας-προς-Πλακέτα

Το βήμα 1.27mm και η διαμόρφωση 2 σειρών, 10 θέσεων παρέχουν μια συμπαγή διεπαφή πλακέτας-προς-πλακέτα για εφαρμογές όπου ο χώρος της πλακέτας είναι περιορισμένος.

Αυτό καθιστά τον σύνδεσμο ιδιαίτερα σχετικό με:

• Συμπαγείς πλακέτες ελέγχου
• Ενσωματωμένες ηλεκτρονικές μονάδες
• Πλακέτες βιομηχανικού ελέγχου
• Εξοπλισμός επικοινωνιών
• Μονάδες υπολογιστών
• Ηλεκτρονικά είδη ευρείας κατανάλωσης

2. Συναρμολόγηση Πλακέτας Συμβατή με SMT

Ο κάθετος σχεδιασμός επιφανειακής στήριξης είναι συμβατός με αυτοματοποιημένες διαδικασίες συναρμολόγησης SMT. Ο κατασκευαστής καθορίζει τη συγκόλληση φάσης ατμού και αναρροής IR ως υποστηριζόμενες διαδικασίες συγκόλλησης.

Για παραγωγή πλακετών υψηλού όγκου, αυτό μπορεί να απλοποιήσει την ενσωμάτωση σε μια υπάρχουσα διαδικασία παραγωγής επιφανειακής στήριξης.

3. Καθορισμένη Ηλεκτρική Απόδοση

Η δημοσιευμένη προδιαγραφή παρέχει μετρήσιμες ηλεκτρικές παραμέτρους αντί να βασίζεται μόνο σε γενικούς ισχυρισμούς αξιοπιστίας.

Βασικές τιμές περιλαμβάνουν:

• Ονομαστικό ρεύμα 1A ανά επαφή
• Ονομαστική τάση 125VAC
• Μέγιστη αρχική αντίσταση επαφής 20mΩ
• Μέγιστη αντίσταση επαφής μετά τον έλεγχο 50mΩ
• Ελάχιστη αντίσταση μόνωσης 1.000MΩ

Αυτές οι τιμές παρέχουν στους μηχανικούς συγκεκριμένα κριτήρια για την αξιολόγηση της ηλεκτρικής καταλληλότητας κατά την επιλογή συνδέσμου.

4. Ευρύ Εύρος Θερμοκρασίας Λειτουργίας

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -55°C έως +125°C, καθιστώντας αυτόν τον σύνδεσμο κατάλληλο για ηλεκτρονικό εξοπλισμό που απαιτεί ένα σχετικά ευρύ φάσμα θερμοκρασίας λειτουργίας.

Η πραγματική καταλληλότητα για ένα συγκεκριμένο τελικό προϊόν θα πρέπει να αξιολογείται έναντι των συνολικών απαιτήσεων θερμικής και περιβαλλοντικής συμμόρφωσης σε επίπεδο συστήματος.

Βήματα Προσαρμοσμένης Διαδικασίας

1. Συλλογή Απαιτήσεων → 2. Τεχνική Αξιολόγηση & Προσφορά → 3. Αναθεώρηση & Επιβεβαίωση Σχεδίου 3D → 4. Καλούπι / Εργαλεία & Πρωτότυπο → 5. Δοκιμή Δείγματος (Αντίσταση Επαφής, Συγκράτηση, Αναρροή) & Έγκριση → 6. Μαζική Παραγωγή → 7. Τελικός Έλεγχος Ποιότητας & Αποστολή.

Η υπηρεσία μας

Διαθεσιμότητα Δειγμάτων & Πολιτική

Τα δείγματα αποστέλλονται στους πελάτες μας δωρεάν κατόπιν αιτήματός τους, εφόσον είναι πρόθυμοι να πληρώσουν τα μεταφορικά, ή μπορούμε να πληρώσουμε τα μεταφορικά για κάποιους παλιούς πελάτες από την πλευρά μας, ή ο πελάτης μπορεί να πληρώσει τα μεταφορικά εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με τον ταχυμεταφορέα μας.

Εγγυήσεις/Εγγυήσεις/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Διασφαλίζεται γρήγορη παράδοση 15 ημερών.
Οι όροι πληρωμής περιλαμβάνουν T/T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L/C, PayPal, Western Union και άλλα.

Εξυπηρέτηση μετά την πώληση

Προσφέρεται εξαιρετική εξυπηρέτηση μέσω του δικτύου μας από γραφεία και την κεντρική μας έδρα.
Παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων μάρκετινγκ είτε τηλεφωνικά είτε μέσω email, ή αν είναι βολικό, επισκεφθείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο χρονοδιάγραμμα.

Συχνές Ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Το MOQ μας συνήθως ανέρχεται σε 1000 τεμάχια, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφθώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε να έχουμε μακροχρόνια συνεργασία μαζί σας.

Ε: Ποιος είναι ο χρόνος δειγματοληψίας σας; Ποιος είναι ο χρόνος παράδοσής σας;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή. Εξαρτάται από την ποσότητα.

Ε: Πώς επιθεωρώ τα αγαθά μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή να ζητήσετε από τρίτο μέρος να επιθεωρήσει, ή μέσω επιθεώρησης εικόνας.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα δοθεί από την εταιρεία μεταφορών βάσει του Μεικτού Βάρους και του CBM σας.

Ε: Πώς ξέρω αν στείλατε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης (DHL, UPS, FedEx, TNT, EMS, κ.λπ.), ο αεροπορικός φορτωτικός, ή η θαλάσσια φορτωτική θα σας αποσταλούν μόλις αποσταλούν τα αγαθά σας. Παρακολουθούμε επίσης την παράδοση και σας ενημερώνουμε. Η χρήσιμη εξυπηρέτηση μετά την πώληση παρέχεται. Υποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να φτιάξω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Σίγουρα, απλώς στείλτε μας το σχέδιό σας ή το δείγμα σας.
