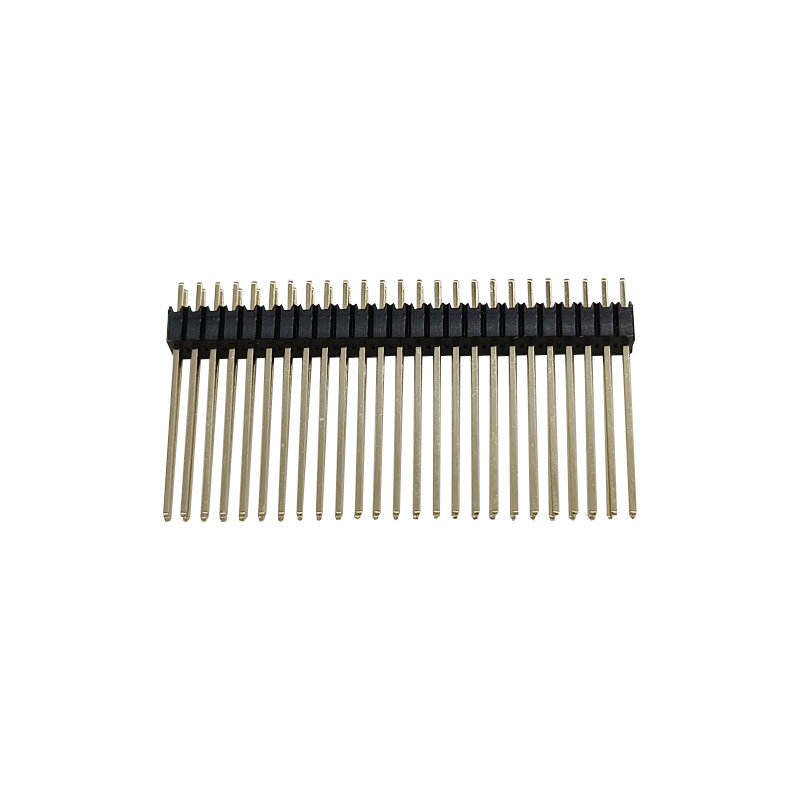

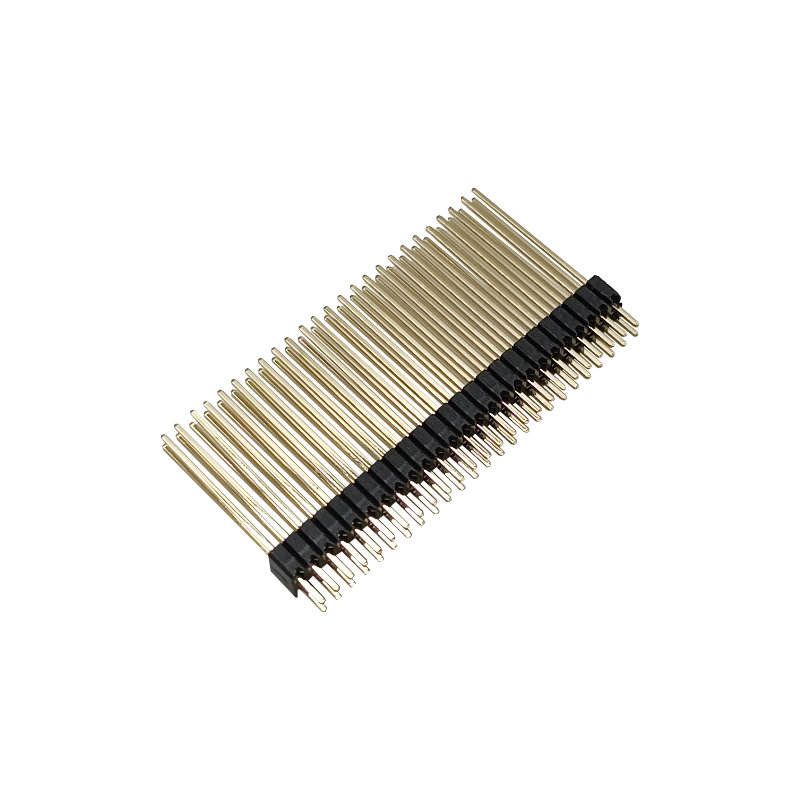

Νέος Σύνδεσμος Υποδοχής Βελόνας 1.27mm Επιμηκυμένο Διπλής Σειράς Pin 2*25P Ολοχάλκινος Περιβαλλοντικής Προστασίας Επιχρυσωμένος Κατασκευαστής

Περιγραφή Προϊόντος

Αυτό το 1.27mm Pitch 2×25P Επιμηκυμένο Pin Header Connector είναι ένα συμπαγές αρσενικό pin header σχεδιασμένο για διασύνδεση PCB-προς-PCB και πλακέτας-προς-μονάδα όπου οι τυπικοί σύνδεσμοι 2.54mm μπορεί να καταλαμβάνουν πολύ χώρο στην πλακέτα.

Διαθέτοντας βήμα 1.27mm, 50 επαφές σε δύο σειρές, επιμηκυμένη διαμόρφωση pin, επαφές με βάση τον χαλκό και επιχρυσωμένες επιφάνειες επαφής, είναι κατάλληλο για συμπαγείς ηλεκτρονικές συναρμολογήσεις που απαιτούν υψηλό αριθμό επαφών σε περιορισμένη περιοχή PCB.

Υλικό & Κατασκευή

Επαφές από Κράμα Χαλκού

Ο σύνδεσμος χρησιμοποιεί επαφές από κράμα χαλκού, παρέχοντας την αγώγιμη βάση που απαιτείται για ηλεκτρική διασύνδεση PCB-προς-PCB. Η περιοχή ζεύξης καθορίζεται με επίστρωση χρυσού 0.25 μm, ενώ η ουρά συγκόλλησης χρησιμοποιεί επίστρωση ματ κασσίτερου 1.27 μm.

Θερμοπλαστικό Μονωτικό

Το μονωτικό περίβλημα χρησιμοποιεί θερμοπλαστικό υλικό με βαθμό ευφλεκτότητας UL94 V-0, καθιστώντας το εξάρτημα κατάλληλο για συναρμολογήσεις PCB όπου πρέπει να λαμβάνονται υπόψη οι απαιτήσεις ευφλεκτότητας υλικού.

Μηχανικά Πλεονεκτήματα

1. Συμπαγής Διασύνδεση Πλακέτας-προς-Πλακέτα

Το βήμα 1.27mm και η διαμόρφωση 2 σειρών, 10 θέσεων παρέχουν μια συμπαγή διεπαφή PCB-προς-PCB για εφαρμογές όπου ο χώρος της πλακέτας είναι περιορισμένος.

Αυτό καθιστά τον σύνδεσμο ιδιαίτερα σχετικό με:

• Συμπαγείς πλακέτες ελέγχου
• Ενσωματωμένες ηλεκτρονικές μονάδες
• Βιομηχανικές πλακέτες ελέγχου
• Εξοπλισμός επικοινωνιών
• Μονάδες υπολογιστών
• Ηλεκτρονικά είδη ευρείας κατανάλωσης

2. Συναρμολόγηση PCB Συμβατή με SMT

Ο κάθετος σχεδιασμός επιφανειακής στήριξης είναι συμβατός με αυτοματοποιημένες διαδικασίες συναρμολόγησης SMT. Ο κατασκευαστής καθορίζει τη συγκόλληση με ατμό και την αναδιαρροή IR ως υποστηριζόμενες διαδικασίες συγκόλλησης.

Για παραγωγή PCB υψηλού όγκου, αυτό μπορεί να απλοποιήσει την ενσωμάτωση σε μια υπάρχουσα διαδικασία παραγωγής επιφανειακής στήριξης.

3. Καθορισμένη Ηλεκτρική Απόδοση

Η δημοσιευμένη προδιαγραφή παρέχει μετρήσιμες ηλεκτρικές παραμέτρους αντί να βασίζεται μόνο σε γενικούς ισχυρισμούς αξιοπιστίας.

Βασικές τιμές περιλαμβάνουν:

• Ονομαστικό ρεύμα 1A ανά επαφή
• Ονομαστική τάση 125VAC
• Μέγιστη αρχική αντίσταση επαφής 20mΩ
• Μέγιστη αντίσταση επαφής μετά από δοκιμή 50mΩ
• Ελάχιστη αντίσταση μόνωσης 1,000MΩ

Αυτές οι τιμές παρέχουν στους μηχανικούς συγκεκριμένα κριτήρια για την αξιολόγηση της ηλεκτρικής καταλληλότητας κατά την επιλογή συνδέσμου.

4. Ευρύ Εύρος Θερμοκρασίας Λειτουργίας

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -55°C έως +125°C, καθιστώντας αυτόν τον σύνδεσμο κατάλληλο για ηλεκτρονικό εξοπλισμό που απαιτεί ένα σχετικά ευρύ φάσμα θερμοκρασίας λειτουργίας.

Η πραγματική καταλληλότητα για ένα συγκεκριμένο τελικό προϊόν θα πρέπει να αξιολογείται έναντι των συνολικών απαιτήσεων θερμικής και περιβαλλοντικής συμπεριφοράς του συστήματος.

Βήματα Προσαρμοσμένης Διαδικασίας

1. Συλλογή Απαιτήσεων → 2. Τεχνική Αξιολόγηση & Προσφορά → 3. Αναθεώρηση & Επιβεβαίωση Σχεδίου 3D → 4. Καλούπι / Εργαλεία & Πρωτότυπο → 5. Δοκιμή Δείγματος (αντίσταση επαφής, συγκράτηση, αναδιαρροή) & Έγκριση → 6. Μαζική Παραγωγή → 7. Τελικός Ποιοτικός Έλεγχος & Αποστολή.

Η υπηρεσία μας

Διαθεσιμότητα & Πολιτική Δειγμάτων

Τα δείγματα αποστέλλονται στους πελάτες μας δωρεάν κατόπιν αιτήματός τους, εφόσον είναι πρόθυμοι να πληρώσουν το φορτίο, ή μπορούμε να πληρώσουμε το φορτίο για κάποιους παλιούς πελάτες από την πλευρά μας, ή ο πελάτης μπορεί να πληρώσει το φορτίο εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με τον ταχυμεταφορέα μας.

Εγγυήσεις/Διασφαλίσεις/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Εξασφαλίζεται γρήγορη παράδοση 15 ημερών.
Οι όροι πληρωμής περιλαμβάνουν T/T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L/C, PayPal, Western Union και άλλα.

Εξυπηρέτηση μετά την πώληση

Προσφέρεται εξαιρετική εξυπηρέτηση μέσω του δικτύου των γραφείων μας και της κεντρικής μας υπηρεσίας.
Παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων μάρκετινγκ είτε τηλεφωνικά είτε μέσω email, ή αν είναι βολικό, επισκεφθείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο χρονοδιάγραμμα.

Συχνές Ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Το MOQ μας συνήθως είναι 1000 τεμάχια, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφθώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε να έχουμε μακροχρόνια συνεργασία μαζί σας.

Ε: Ποιος είναι ο χρόνος δειγματοληψίας σας; Ποιος είναι ο χρόνος παράδοσής σας;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή. Εξαρτάται από την ποσότητα.

Ε: Πώς επιθεωρώ τα αγαθά μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή να ζητήσετε από τρίτο μέρος να επιθεωρήσει, ή μέσω επιθεώρησης εικόνας.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα δοθεί από την εταιρεία μεταφορών βάσει του Μεικτού Βάρους και του CBM σας.

Ε: Πώς ξέρω αν στείλατε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης (DHL, UPS, FedEx, TNT, EMS, κ.λπ.), ο αεροπορικός φορτωτικός, ή το B/L δια θαλάσσης θα σας αποσταλεί μόλις αποσταλούν τα αγαθά σας. Παρακολουθούμε επίσης την παράδοση και σας ενημερώνουμε. Παρέχεται χρήσιμη εξυπηρέτηση μετά την πώληση. Υποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να φτιάξω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Σίγουρα, απλώς στείλτε μας το σχέδιό σας ή το δείγμα σας.
