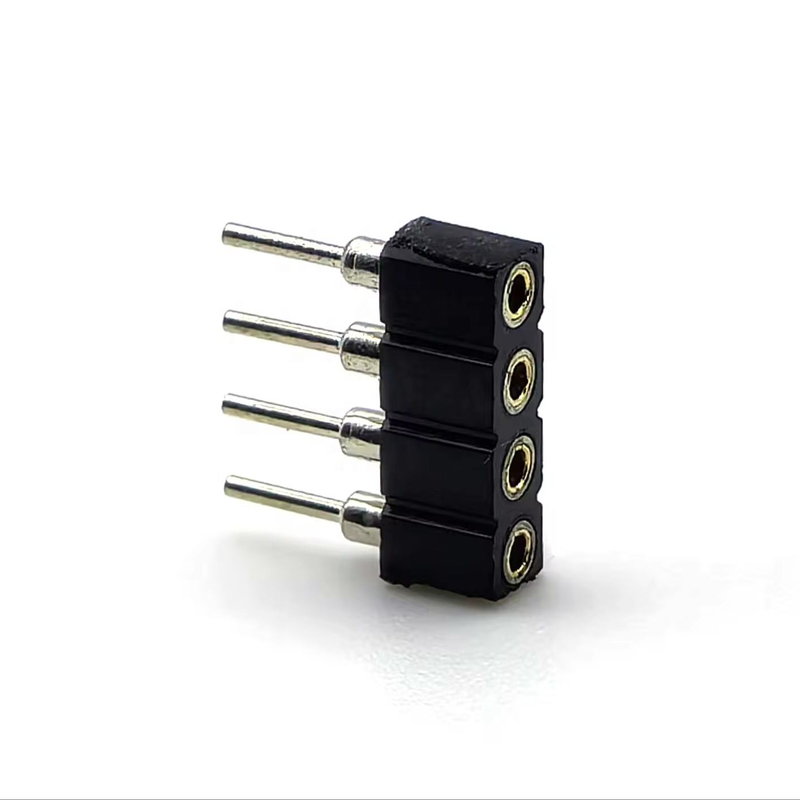

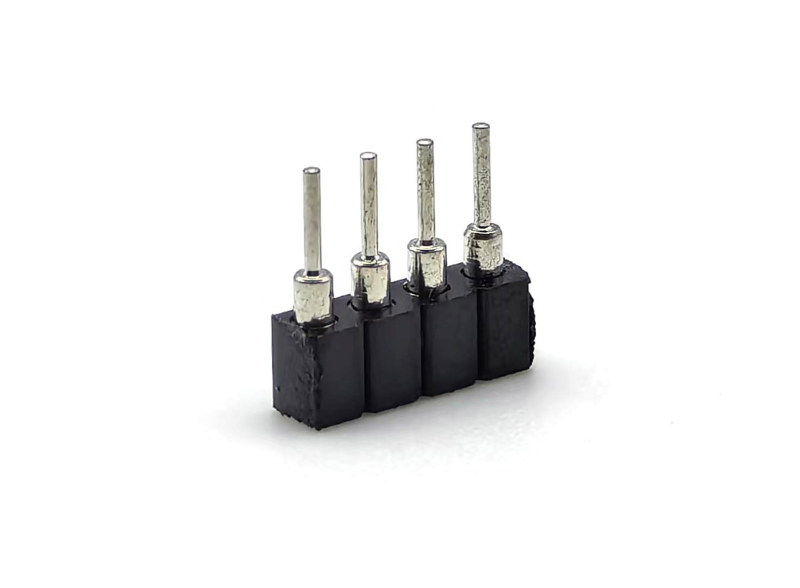

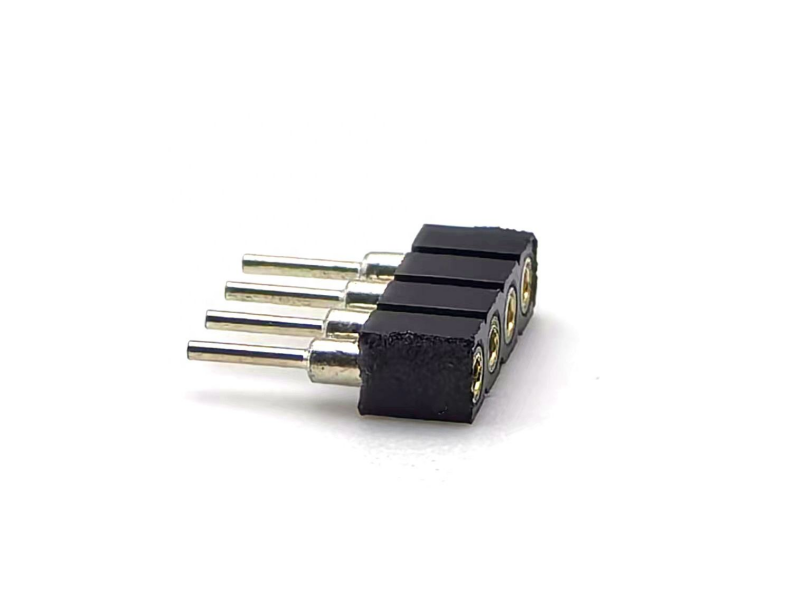

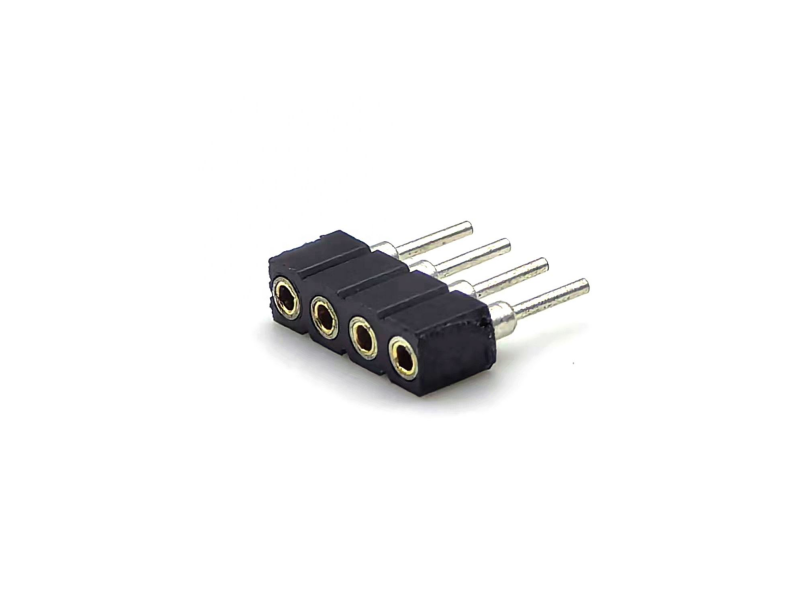

Συνδετήρας Θηλυκής Υποδοχής Στρογγυλής DIN από Ορείχαλκο 2.54mm Pitch με Περίβλημα PPS H3.0mm 1*4P για PCBA

Κύρια Χαρακτηριστικά

• Στρογγυλές θηλυκές επαφές προτύπου DIN από ορείχαλκο, σταθερή δύναμη σύσφιξης για συνδέσεις PCB επιρρεπείς σε κραδασμούς
• Περίβλημα PPS H3.0mm υψηλής θερμοκρασίας, χαμηλού προφίλ, επιβραδυντικό φλόγας UL94V-0, ανθεκτικό στην παραμόρφωση από θερμότητα συγκόλλησης
• Καθολικό βήμα 2.54mm, μονή σειρά 1*4P, ονομαστική ισχύς 3A /600V, κατάλληλο για διασύνδεση σήματος & χαμηλής ισχύος από πλακέτα σε πλακέτα
• Συνεπής ανοχή διαστάσεων, συμβατό με κύριους αρσενικούς συνδετήρες ακίδων 2.54mm, διαθέσιμες επιλογές πολλαπλής επιμετάλλωσης
• Συμβατό με RoHS & REACH, σταθερή προσφορά όγκου για βιομηχανική & ενσωματωμένη μαζική παραγωγή

Περιγραφή Προϊόντος

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά Προϊόντος

1. Στρογγυλή μηχανουργημένη επαφή από ορείχαλκο, ομοιόμορφη εσωτερική διάμετρος, σταθερή πίεση επαφής υπό κραδασμούς & διακυμάνσεις θερμοκρασίας
2. Περίβλημα πλαστικό PPS υψηλής θερμοκρασίας, ύψος στοίβαξης H3.0mm χαμηλό, πυραντίσταση UL94V-0, αντι-παραμόρφωση κατά τη συγκόλληση
3. Τυπικό βήμα 2.54mm, διάταξη μονής σειράς 1*4P, εύκολος σχεδιασμός αποτυπώματος PCB
4. Ονομαστική ισχύς 3A ανά επαφή, διηλεκτρική τάση 600V, διαχειρίζεται μικτά σήματα και κυκλώματα χαμηλής ισχύος
5. Στήριξη PCB μέσω οπής, ισχυρή μηχανική συγκράτηση μετά τη συγκόλληση
6. Προσαρμόσιμη επιμετάλλωση επαφών: κασσίτερος, νικέλιο, φλας χρυσός για διαφορετικές απαιτήσεις αντοχής στη διάβρωση
7. Συμβατό με RoHS / REACH, μηχανικοί κύκλοι σύζευξης βιομηχανικού τύπου ≥500 φορές

Πλεονέκτημα Προϊόντος

1. Περίβλημα PPS υψηλής θερμοκρασίας έναντι συνηθισμένου PA66/PBT: Καλύτερη απόδοση κατά της παραμόρφωσης στη συγκόλληση με κυματοειδή ροή· λιγότερα απορριφθέντα εξαρτήματα κατά τη μαζική συναρμολόγηση
2. Στρογγυλές θηλυκές υποδοχές από ορείχαλκο προτύπου DIN: Πιο ομοιόμορφη δύναμη σύσφιξης από τις πρεσαριστές επαφές· λιγότερος κίνδυνος διακοπτόμενου σήματος υπό κραδασμούς, κατάλληλο για βιομηχανικό εξοπλισμό
3. Ύψος χαμηλού προφίλ H3.0 mm: εξοικονομεί κάθετο χώρο στοίβαξης για συμπαγείς ενσωματωμένες μονάδες PCB
4. Υψηλή ονομαστική τάση 600V: υπερβαίνει τους κοινούς 250V συνηθισμένους θηλυκούς συνδετήρες, υποστηρίζει σύνδεση βοηθητικής γραμμής τροφοδοσίας χαμηλής ισχύος εκτός από τη μετάδοση σήματος
5. Πλήρης διαλειτουργικότητα: συνδυάζεται απευθείας με αρσενικούς συνδετήρες ακίδων 2.54mm εμπορίου, δεν απαιτείται ειδικό εξάρτημα σύζευξης, εύκολη προμήθεια BOM
6. Ευέλικτη επιλογή επιμετάλλωσης: εξισορροπεί το κόστος και την απαίτηση αντι-οξείδωσης για σενάρια καταναλωτικών, βιομηχανικών και δοκιμαστικών εξοπλισμών

Εφαρμογή

• Πλακέτες βιομηχανικού ελέγχου, περιφερειακές μονάδες PLC
• Ενσωματωμένα συστήματα, υπολογιστές μονής πλακέτας, πλακέτες ανάπτυξης & δοκιμών
• Πύλη IoT, εσωτερική διασύνδεση μονάδων αισθητήρων
• Εξοπλισμός οργάνων & μετρήσεων
• Διεπαφή βοηθητικού σήματος τροφοδοτικού
• Εσωτερική σύνδεση PCB εξοπλισμού αυτοματισμού
• Μονάδες μη κρίσιμου σήματος ιατρικού εξοπλισμού

Επιλογές Προσαρμογής

1. Επιβεβαιώστε αυστηρά το βήμα ως 2.54 mm; επαληθεύστε το αποτύπωμα του PCB σας πριν παραγγείλετε· μην αναμιγνύετε τη χρήση με εξαρτήματα βήματος 2.0 mm /1.27 mm.
2. Επιλογή ύψους: επιλέξτε H3.0mm όταν ο κάθετος χώρος είναι περιορισμένος· υποστηρίζουμε εναλλακτικό ύψος περιβλήματος κατόπιν αιτήματος.
3. Διάκριση τύπου επαφής: επιλέξτε αυτήν την στρογγυλή θηλυκή υποδοχή εάν το περιβάλλον εργασίας σας έχει κραδασμούς· οι θηλυκοί συνδετήρες με τετράγωνη επαφή είναι πιο κατάλληλοι για στατικά σενάρια μόνο για καταναλωτές.
4. Πρόταση επιμετάλλωσης:
   • Επιμετάλλωση κασσίτερου: οικονομικά αποδοτική για εσωτερικά στατικά καταναλωτικά προϊόντα
   • Επιμετάλλωση φλας χρυσού: προτιμάται για θύρες δοκιμών, συχνή σύνδεση/αποσύνδεση, περιβάλλον εργασίας με υψηλή υγρασία
5. Ηλεκτρικό όριο: μην υπερβαίνετε τα 3A ανά ακίδα συνεχούς ρεύματος· για κυκλώματα με υψηλή ισχύ, αναβαθμίστε σε σειρά συνδετήρων υψηλότερου ρεύματος.
6. Στήριξη: αυτό το μοντέλο είναι τύπου THT μέσω οπής· επικοινωνήστε μαζί μας εάν χρειάζεστε παραλλαγή SMT επιφανειακής στήριξης.
