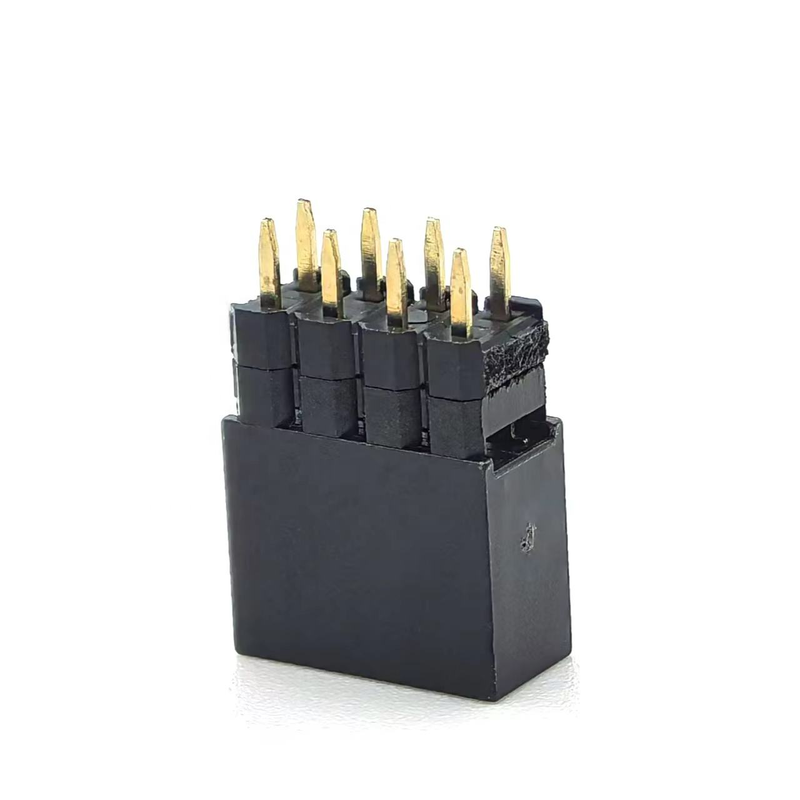

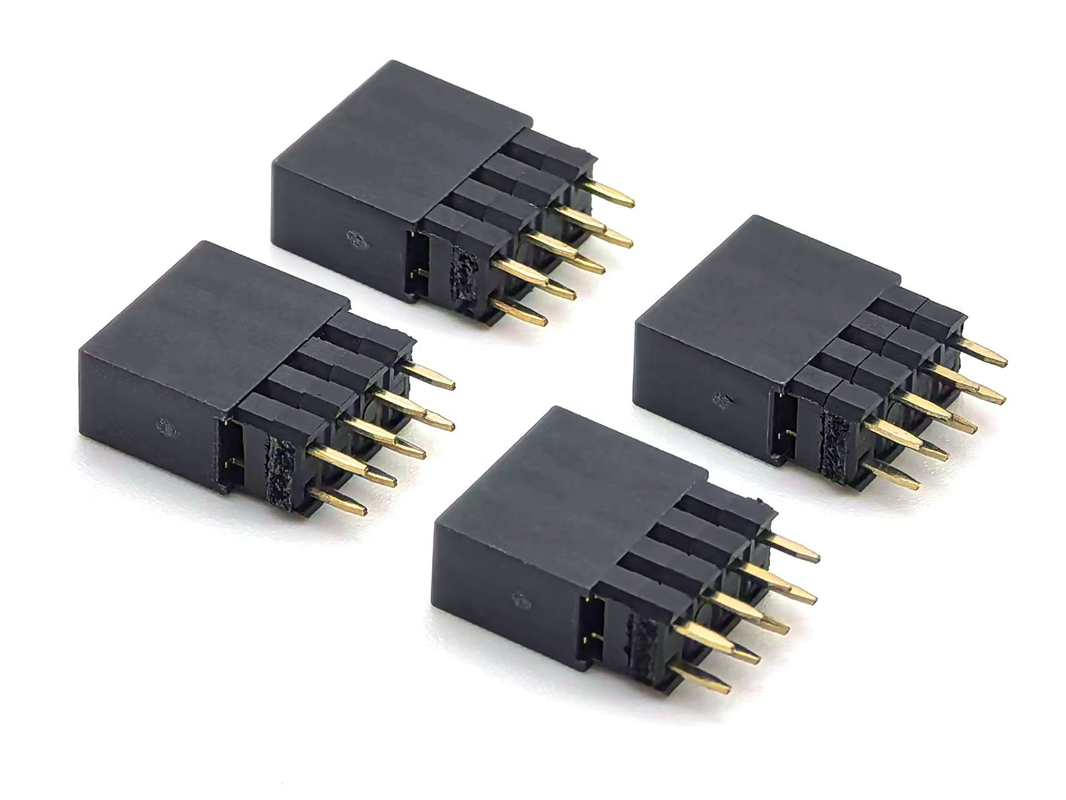

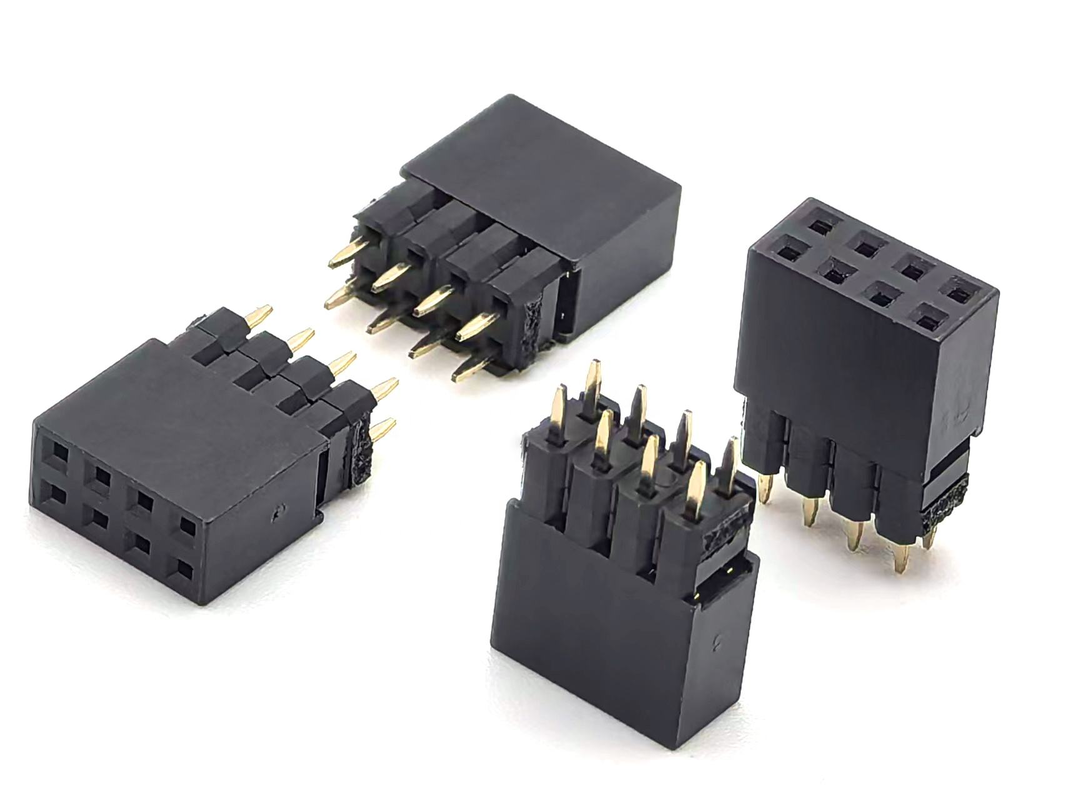

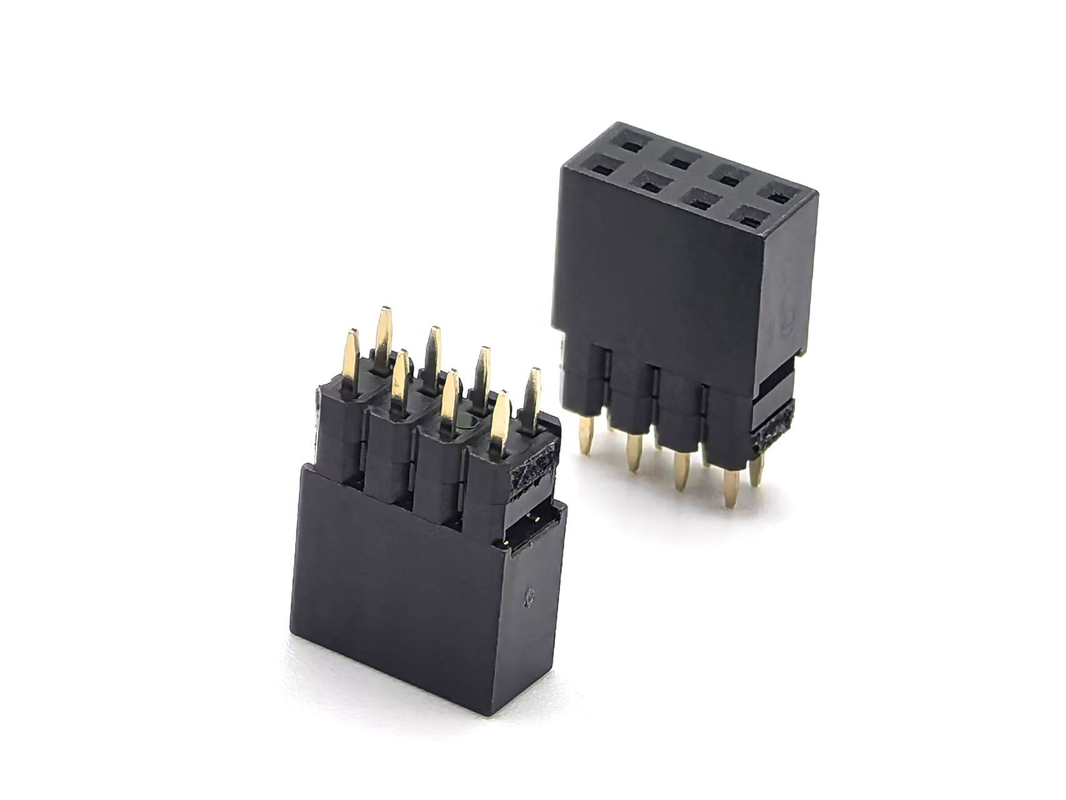

2.54mm Pitch DIN Brass Female Header Connector Διπλή σειρά 2mm H2.0 PCB Νάιλον 600V 3A H12.5mm 2*4P

Ειδικότερα

• Πρότυπο 2,54mm ((0,100") DIN πλάτος, διπλής σειράς στοιβάσιμη διάταξη 2 * 4P, συνολικό ύψος H12.5mm, ύψος στοίβασης 2.0mm
• Τερματικό επαφής από χαλκό, περίβλημα από νάιλον UL94V-0, με ονομαστική ισχύ 3A / 600V για σύνδεση σήματος και χαμηλής ισχύος μεταξύ πινάκων
• Βελτιωμένη μηχανική κατακράτηση, σταθερή απόδοση επαφής, συμβατή με τις συνήθεις 2,54 mm αρσενικές κεφαλές καρφίτ
• Συμμόρφωση με τις απαιτήσεις RoHS & REACH, υποστηρίζει προσαρμοσμένη επικάλυψη, αριθμό καρφίτλων και μετατροπές για βιομηχανικά και καταναλωτικά έργα PCB

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

Χαρακτηριστικά του προϊόντος

1. Σχεδιασμός μεζάνιν από στοίβα σε στοίβα, συνολικό ύψος H12,5 mm, διαχωρισμός στοίβασης 2,0 mm για διάταξη στοίβασης πολυεπίπεδων PCB
2. Μεγάλη αγωγιμότητα ατσάλινες δέσμες επαφής, σταθερή δύναμη ελαστικού για να ελαχιστοποιείται η αντίσταση επαφής σε επαναλαμβανόμενους κύκλους ζευγαρώματος
3. Υπερασπιστικό κάλυμμα από νάιλον UL94V-0, εξαιρετική αντοχή σε θερμικές συγκρούσεις κατά την συγκόλληση με κύμα
4. Απαραίτητη ανοχή διασταύρωσης DIN 2,54 mm, τέλεια διαλειτουργικότητα με βιομηχανικά πρότυπα 2,54 mm αρσενικών κεφαλών καρφίτ
5. 3A / 600V, χειρίζεται μικτό σήμα και μετάδοση παροχής ενέργειας χαμηλής ισχύος
6. Εγκατάσταση διατρυπών PCB· προαιρετικές θέσεις εντοπισμού που είναι διαθέσιμες για την καταπολέμηση της λανθασμένης ευθυγράμμισης κατά την συναρμολόγηση
7. Υλικά πρώτης ύλης συμβατά με το RoHS· εξατομικεύσιμη επικάλυψη επαφής: κασσίτερος, χρυσός flash, επιλεκτική επικάλυψη χρυσού κατόπιν αιτήματος

Πλεονέκτημα προϊόντος

1. Οπτικοποιημένη διάσταση στοίβας: H12.5 mm σώμα + 2,0 mm ύψος στοιβάσματος, λύνει το σημείο δυσκολίας μη συμμόρφωσης ύψους για την στοίβαση πολυεπίπεδων θυγατρικών πλακών, χωρίς να απαιτείται επιπλέον διαχωρισμός.
2. Φύλλα επαφής από χαλκό: Υψηλότερη κατακράτηση ελαστικών σε σύγκριση με το συνηθισμένο κράμα χαλκού, χαμηλότερος κίνδυνος χαλαρής σύνδεσης υπό δονήσεις σε βιομηχανικά σενάρια.
3. Κουτί από νάιλον: Καλύτερη θερμική σταθερότητα έναντι PBT, λιγότερη παραμόρφωση κατά την συγκόλληση κυμάτων για την παραγωγή PCBA μεγάλου όγκου.
4. Διορθωτικό επίπεδο: αυστηρή διαμετρική συνέπεια, μηδενικός κίνδυνος επανειλημμένης επεξεργασίας κατά την αντικατάσταση των γυναικείων κεφαλών Molex / TE ισοδύναμων 2,54 mm.
5. Ευέλικτη προσαρμογή: Προσαρμογή του αριθμού των πινών, του σταθμού επικάλυψης και εντοπισμού χωρίς υψηλό κόστος NRE· υποστήριξη μικρών παραγγελιών πρωτοτύπων και μαζικής παραγωγής.

Εφαρμογή

• Βιομηχανικός έλεγχος: περιφερειακές μονάδες PLC, πλαίσια απόκτησης δεδομένων, μονάδες ελέγχου ρελέ
• Ενσωματωμένο υλικό: πλαίσια ανάπτυξης, ασπίδες επέκτασης MCU, ενότητες στοιβακισμού πύλης αισθητήρων IoT
• Καταναλωτικά ηλεκτρονικά: Πίνακες ελέγχου έξυπνου οικιακού εξοπλισμού, πίνακες οδηγών LED, μικροδιαστάσεις συστάσεων τροφοδοσίας
• Όργανα και μετρητές: Εξοπλισμός δοκιμών, συσκευές μέτρησης, ιατρικά βοηθητικά υποπίνακες PCB
• Βοηθητικά ηλεκτρονικά είδη αυτοκινήτων: Πίνακες διεύρυνσης σήματος εκτός ασφάλειας, ενσωματωμένες ενότητες σύνδεσης αισθητήρων στο όχημα

Επιλογές προσαρμογής

1. Επιβεβαιώστε την απαίτηση ύψους στοίβωσης: Αυτό το μοντέλο παρέχει κενό στοίβωσης 2,0 mm· επικοινωνήστε μαζί μας εάν χρειάζεστε εναλλακτικό ύψος στοίβωσης.
2. Ηλεκτρικό φορτίο: Το ρεύμα ανά πινάκι πρέπει να διατηρείται κάτω από 3A· να χρησιμοποιείται σύνδεσμος υψηλότερου ρεύματος εάν το ρεύμα του καλωδίου ισχύος υπερβαίνει αυτό το χαρακτηριστικό.
3. Επιλογή επικάλυψης: Επιλέξτε επικάλυψη χρυσού για περιβάλλον υψηλής δόνησης / υγρασίας· επικάλυψη από κασσίτερο για έργα εσωτερικού καταναλωτή που είναι ευαίσθητα στο κόστος.
4. Ακολουθήστε αυστηρά το αποτύπωμα του διατρητή διπλής σειράς 2,54 mm· ενεργοποιήστε τοποθετητικό πόστο εάν η συναρμολόγησή σας απαιτεί αντι-εξάρθρωση.
5. Αντιπρόσωπος ζευγαρώματος: Αντιστοιχία με πρότυπο 2,54 mm διπλής σειράς αρσενικό κεφαλίδιο καρφίτσης· αποφύγετε τη ανάμειξη μη-προτύπου αντιπροσωπειών γωνίας.
6. Σενάριο θερμοκρασίας: Για συνεχή εργασία άνω των 85 °C, συνιστάται χρυσό επιχρισμένες επαφές για την αποτροπή διαλείπουσας ένδειξης που προκαλείται από οξείδωση.
