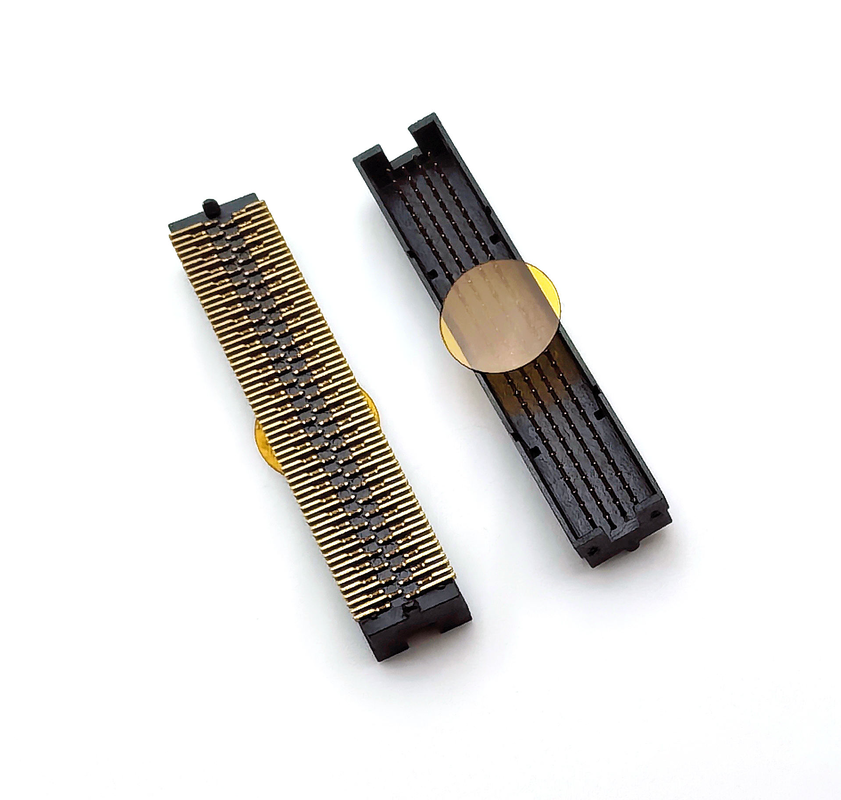

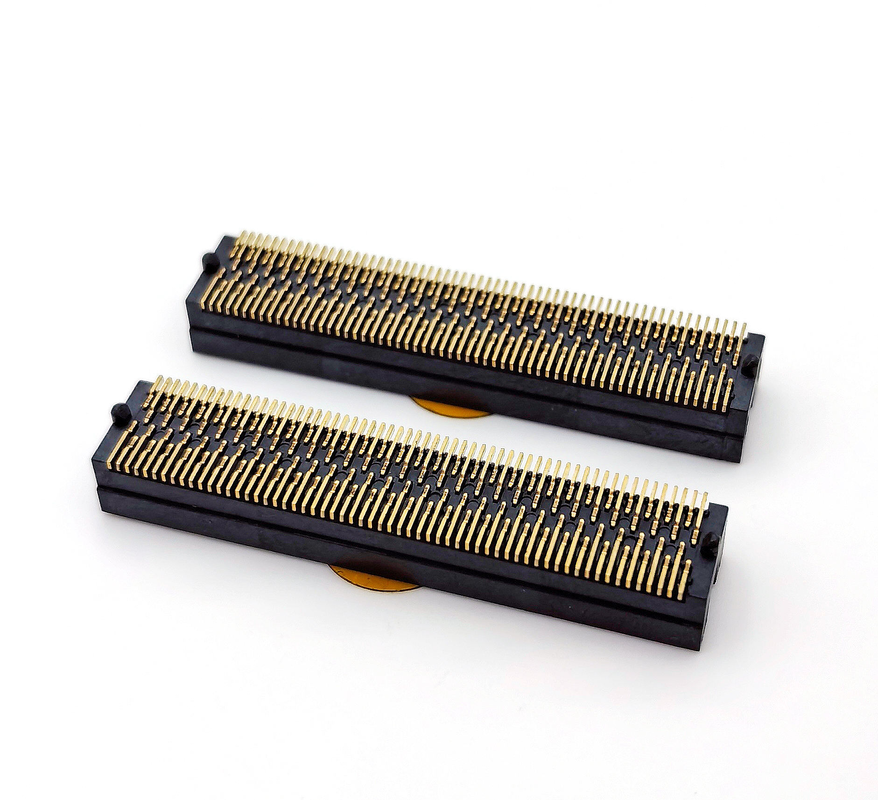

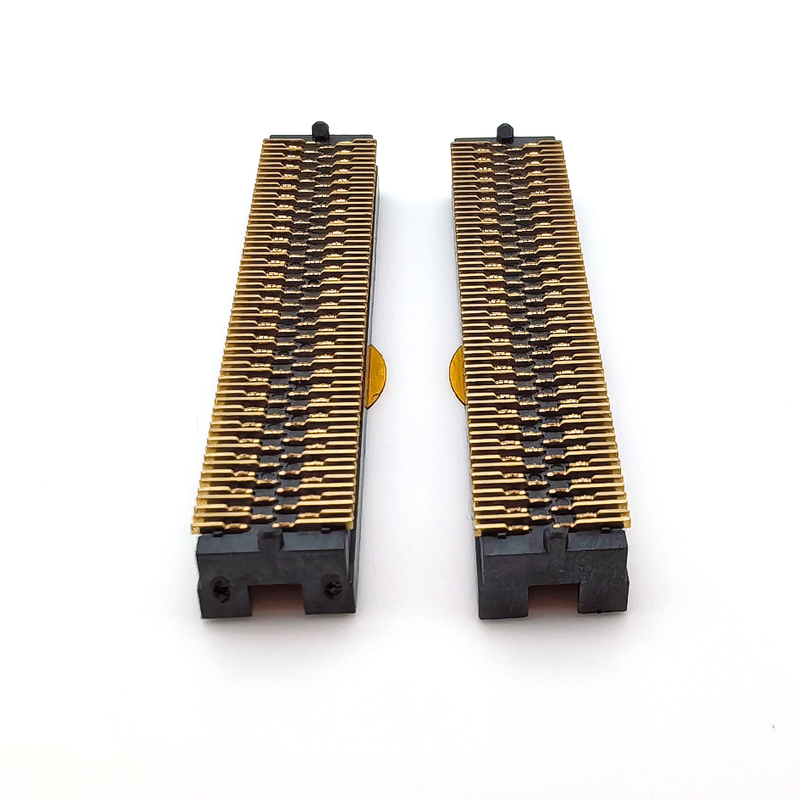

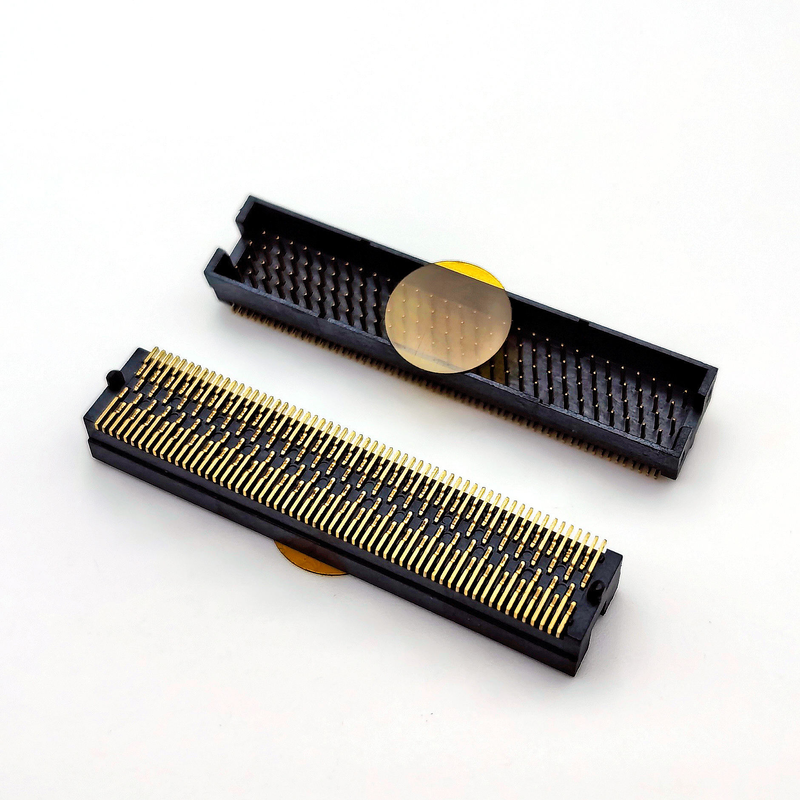

Θηλυκός σύνδεσμος επικοινωνίας 1,27mm 4x25P H5.08 SMT Τύπου Υ, πλήρως επιχρυσωμένος 1μ για PCBA

Κύριο χαρακτηριστικό

• Θηλυκός υποδοχέας τύπου Υ λεπτής διάταξης 1,27mm, διάταξη υψηλής πυκνότητας 4x25P, ύψος στοίβαξης H5.08mm για συμπαγή διασύνδεση πλακέτας με πλακέτα
• Πλήρης επιχρύσωση 1μ πάνω σε νικέλιο, σταθερό ρεύμα 2,4Α ανά ακροδέκτη και ονομαστική τάση 200V για μετάδοση σήματος και χαμηλής ισχύος
• Σχεδιασμός επιφανειακής στήριξης SMT, μαύρο μονωτικό υλικό υψηλής θερμοκρασίας, συσκευασία σε ρολό ταινίας, άμεση τοποθέτηση για γραμμές συναρμολόγησης SMT υψηλής ταχύτητας
• Βελτιστοποιημένη δομή επαφής τύπου Υ: χαμηλότερη δύναμη εισαγωγής, σταθερή αντίσταση επαφής, απόδοση κατά των κραδασμών για βιομηχανικό ενσωματωμένο υλικό

Περιγραφή προϊόντος

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά προϊόντος

1. Δομή επαφής ελατηρίου τύπου Υ: μέτρια δύναμη εισαγωγής-εξαγωγής, καλή αντίσταση σε κραδασμούς και δονήσεις, διατήρηση χαμηλής και σταθερής αντίστασης επαφής σε περιβάλλον μακροχρόνιων δονήσεων
2. Διάταξη υψηλής πυκνότητας 4 σειρών x 25 ακροδεκτών, βήμα 1,27mm, ύψος στοίβαξης H5.08mm, εξοικονόμηση πολύτιμου χώρου διάταξης PCB
3. Επιχρύσωση 1μ στην περιοχή επαφής, αντιοξειδωτική, εξαιρετική αγωγιμότητα, μείωση εξασθένησης σήματος για μακροχρόνια λειτουργία
4. Τερματισμός επιφανειακής στήριξης SMT, μαύρο περίβλημα από πλαστικό ανθεκτικό σε υψηλές θερμοκρασίες, αντέχει στη διαδικασία συγκόλλησης επαναρροής χωρίς παραμόρφωση
5. Συσκευασία σε ρολό ταινίας, τυπική ταινία μεταφοράς, υποστηρίζει μαζική αυτόματη τοποθέτηση, μειώνει σφάλματα χειροκίνητης φόρτωσης και κόστος εργασίας
6. Συμβατό με RoHS & REACH· προσαρμόσιμη πυκνότητα ακροδεκτών, πάχος επιχρύσωσης και μηχανικές γλωττίδες εντοπισμού κατόπιν αιτήματος

Πλεονέκτημα προϊόντος

1. Διαφοροποίηση επαφής τύπου Υ-δέσμης: Σε σύγκριση με τους συνηθισμένους υποδοχείς SMT ευθείας διάταξης, η επαφή τύπου Υ παρέχει επαφή πολλαπλών σημείων, βελτιώνει την απόδοση κατά της χαλάρωσης υπό δονήσεις, μειώνει τον κίνδυνο αστοχίας πεδίου για βιομηχανικό εξοπλισμό
2. Επαφή πλήρως επιχρυσωμένη 1μ: Σε αντίθεση με τις φθηνές εναλλακτικές με επιχρύσωση, το ομοιόμορφο στρώμα χρυσού αποφεύγει τη διάβρωση της επαφής, διατηρεί την ακεραιότητα του σήματος για υλικό επικοινωνίας μεγάλης διάρκειας ζωής
3. Διάταξη υψηλής πυκνότητας 4x25P: Συγκεντρώνει συνδέσεις σήματος πολλαπλών καναλιών σε περιορισμένο αποτύπωμα PCB, βοηθά τους μηχανικούς να σμικρύνουν τη συνολική διάσταση του μηχανήματος
4. Ρολό έτοιμο για μαζική παραγωγή: Χωρίς χειροκίνητη διαλογή σε σωλήνες, κατάλληλο για παραγωγή SMT μεγάλου όγκου, μειώνει το κόστος συναρμολόγησης και αυξάνει την παραγωγικότητα
5. Αυστηρός έλεγχος συνέπειας: Σταθερή ανοχή διαστάσεων, καλή ομοιομορφία για ακροδέκτες SMT, μειώνει το ποσοστό κακής συγκόλλησης στη μαζική παραγωγή

Εφαρμογή

• Εξοπλισμός επικοινωνίας: βιομηχανικές μονάδες επικοινωνίας, μονάδες πρόσβασης δικτύου, πλακέτες μεταγωγής σήματος
• Βιομηχανικός έλεγχος: περιφερειακές πλακέτες PLC, μονάδες συγκέντρωσης αισθητήρων, ελεγκτής αυτοματισμού εργοστασίου
• Ενσωματωμένο σύστημα: βιομηχανική μητρική πλακέτα, υλικό υπολογιστικής ακμής
• IoT & έξυπνο υλικό: εξοπλισμός συλλογής σημάτων υψηλής πυκνότητας
• Ιατρική ηλεκτρονική (μη εμφυτεύσιμη): εσωτερική σύνδεση πλακέτας με πλακέτα οργάνων δοκιμών & μέτρησης

Επιλογές προσαρμογής

1. Επιβεβαίωση ύψους στοίβαξης: Το H5.08mm καθορίζει το κενό μεταξύ πλακετών· επαληθεύστε τον μηχανικό χώρο μεταξύ των δύο PCB πριν την επιλογή.
2. Ηλεκτρικός έλεγχος: μέγιστο 2,4A / 200V ανά ακροδέκτη· μην υπερβαίνετε την ονομαστική τιμή για μικτά κυκλώματα σήματος-ισχύος.
3. Εξάρτημα ζεύξης: πρέπει να συνδυάζεται με αρσενικό σύνδεσμο βήματος 1,27mm· λανθασμένο βήμα θα προκαλέσει ζημιά στους ακροδέκτες και κακή επαφή.
4. Λειτουργία συναρμολόγησης: επιλέξτε αυτήν την έκδοση ρολού ταινίας εάν χρησιμοποιείτε πλήρως αυτόματες γραμμές SMT· μπορούμε να παρέχουμε συσκευασία σε σωλήνα για κατασκευές πρωτοτύπων μικρής παρτίδας.
5. Σημείωση επιχρύσωσης: 1μ χρυσού είναι κατάλληλο για βιομηχανικά / επικοινωνιακά σενάρια μεγάλης διάρκειας ζωής· για έργα χαμηλού κόστους καταναλωτικής ποιότητας, συμβουλευτείτε μας για εναλλακτικούς αριθμούς εξαρτημάτων με επιχρύσωση.
6. Μηχανικό περιβάλλον: εάν η συσκευή σας αντιμετωπίζει έντονες δονήσεις, βεβαιωθείτε ότι το PCB διαθέτει γλωττίδες εντοπισμού για την ενίσχυση της στερέωσης του συνδετήρα.
