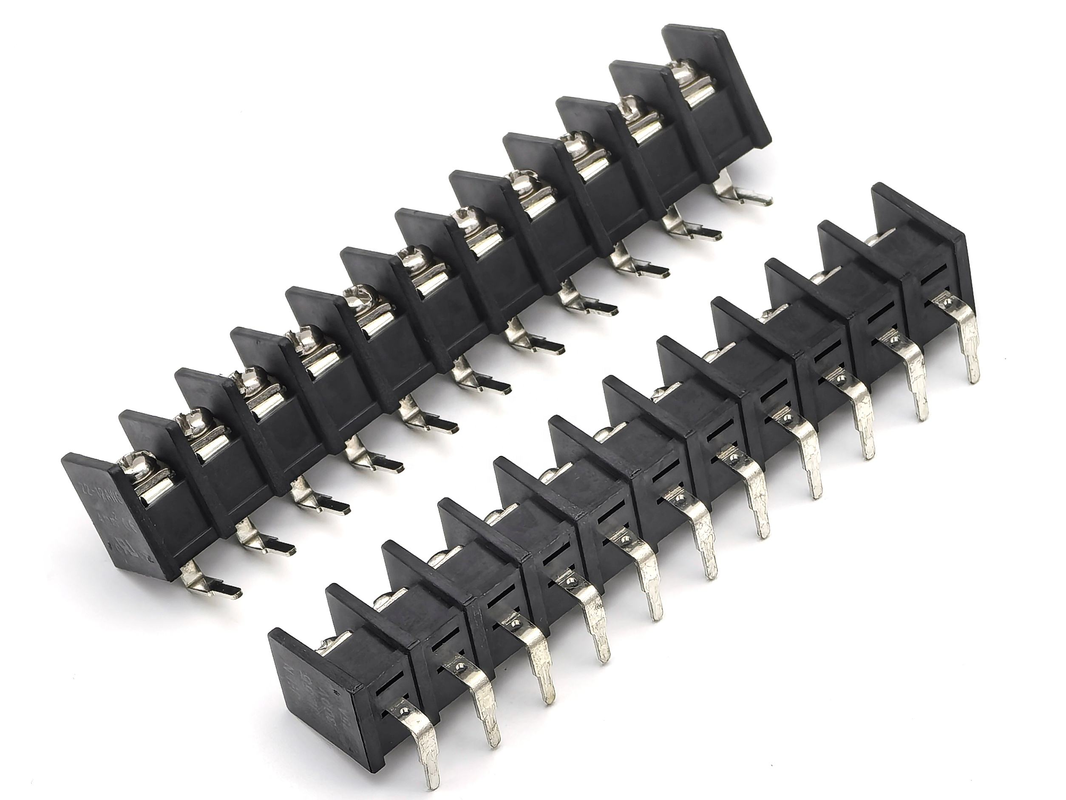

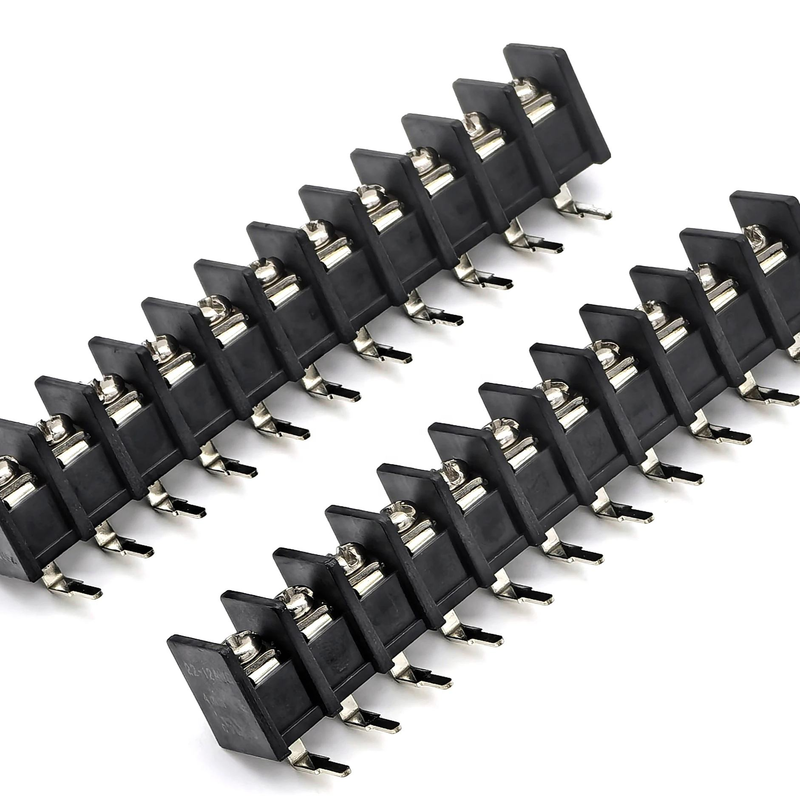

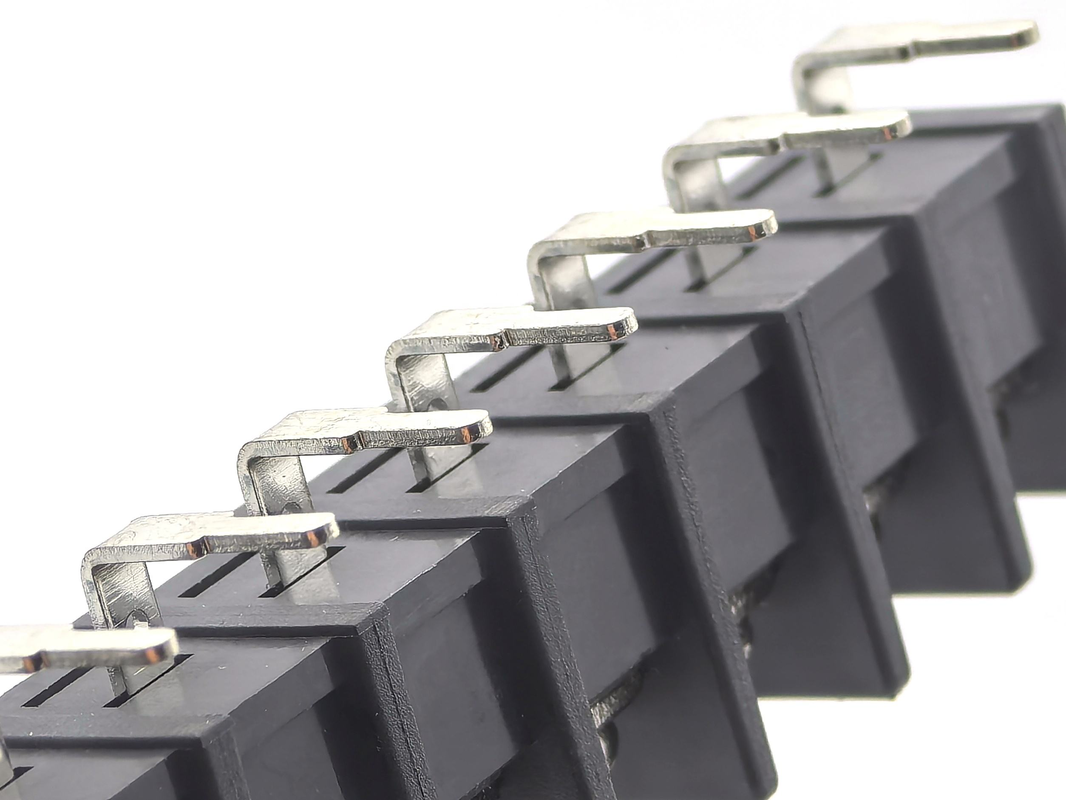

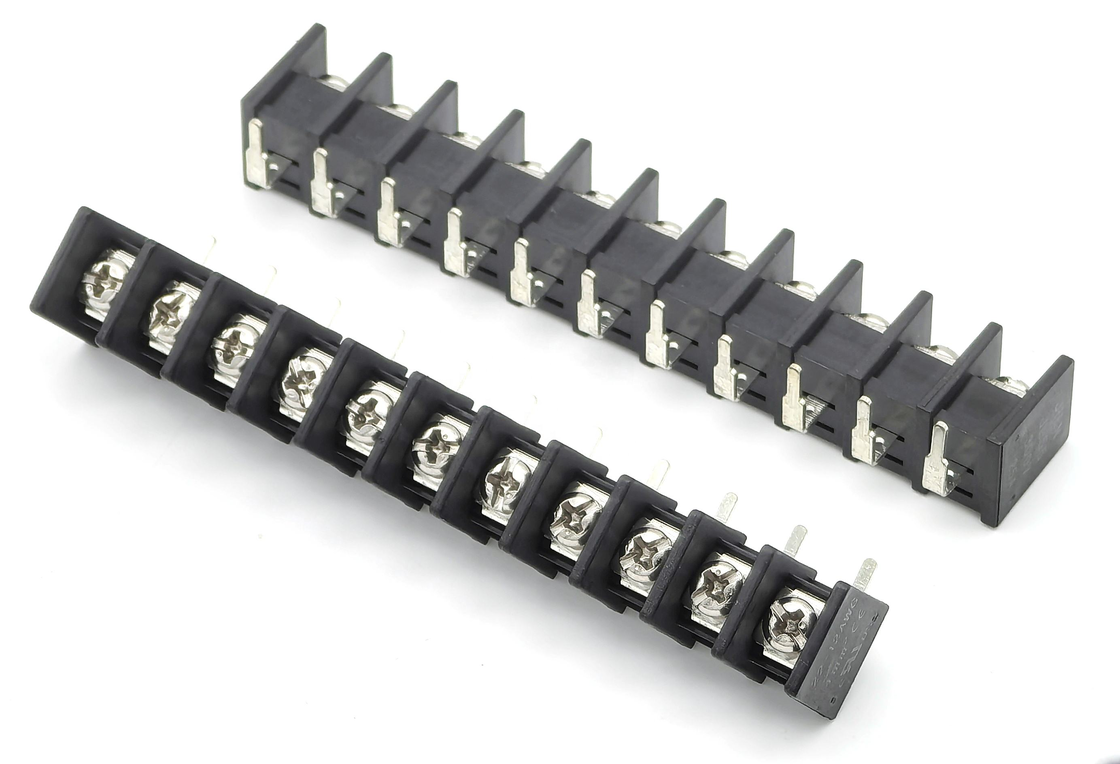

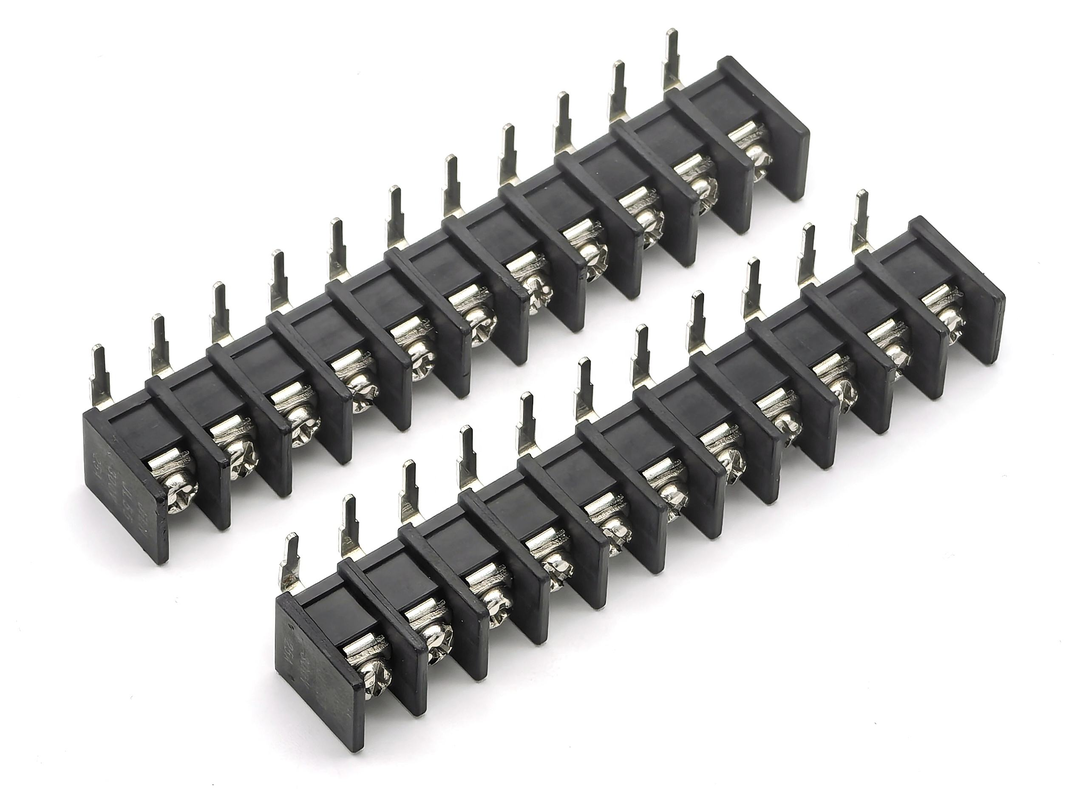

9.5mm Περσικό φράγμα Τερματικά μπλοκ 90 μοίρες DIP Μαύρο 11P PA66 Υλικό 300V 25A

9.5mm Pitch Barrier Terminal Blocks 90-degree DIP Black 11P PA66 Material 300V 25A

Κύριο Χαρακτηριστικό

• Ακροδέκτης φραγμού DIP 90 μοιρών με βήμα 9.5mm, 11 θέσεων, με οπή, μαύρο περίβλημα PA66 UL94V-0
• Συνεχής ονομαστική τάση 300V / 25A, ασφαλής συγκράτηση καλωδίου με βιδωτό σφιγκτήρα για καλωδίωση PCB υψηλής ισχύος
• Φυσικό διάφραγμα απομόνωσης μεταξύ πόλων για αποφυγή κινδύνου τόξου και βραχυκυκλώματος
• Επαφές από ορείχαλκο με επινικέλωση, σταθερή αγωγιμότητα, αντι-οξείδωση για μεγάλη διάρκεια ζωής
• Τυπική διάταξη DIP, κατάλληλη για μαζική συναρμολόγηση SMT / μέσω οπής, συμβατή με RoHS & REACH

Περιγραφή προϊόντος

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικό Προϊόντος

1. Δομή απομόνωσης με διάφραγμα: φυσικός διαχωρισμός μεταξύ γειτονικών πόλων, ελαχιστοποιεί τον κίνδυνο βραχυκυκλώματος & τόξου σε κατάσταση λειτουργίας υψηλής ισχύος
2. Περίβλημα DIP 90 μοιρών δεξιάς γωνίας: κάθετη εισαγωγή στην πλακέτα PCB, οριζόντια πρόσβαση καλωδίου, εξοικονόμηση χώρου στην επιφάνεια της πλακέτας
3. Περίβλημα PA66 UL94V-0 επιβραδυντικό φλόγας, εξαιρετική αντοχή σε θερμικές και μηχανικές κρούσεις
4. Επαφή από ορείχαλκο με επινικέλωση & βίδα από ατσάλι με επινικέλωση: χαμηλή αντίσταση επαφής, αντι-διάβρωση, σταθερή δύναμη σύσφιξης σε περιβάλλον δονήσεων
5. Τερματισμός με βιδωτό σφιγκτήρα: δέχεται καλώδιο πολύκλωνο/μονοκλωνο, εύκολη συναρμολόγηση και συντήρηση στο πεδίο
6. Σταθερή διαμόρφωση 11 ακίδων για ολοκλήρωση πολλαπλών βρόχων σήματος ισχύος, διαθέσιμη προσαρμογή αριθμού πόλων
7. Πρώτες ύλες συμβατές με RoHS, πληρούν τις παγκόσμιες περιβαλλοντικές απαιτήσεις της βιομηχανίας

Πλεονέκτημα Προϊόντος

1. Αναβάθμιση ασφάλειας: ενσωματωμένο τοίχωμα διαφράγματος αποτρέπει τη διαρροή & το τόξο, πολύ ασφαλέστερο από τους συνηθισμένους ακροδέκτες χωρίς διάφραγμα για κυκλώματα υψηλού ρεύματος πολλαπλών καναλιών
2. Βελτιστοποίηση μακρύ σώμα 11 ακίδων: σχεδιασμός ενός τεμαχίου 11 θέσεων, χωρίς συγκόλληση πολλαπλών κοντών ακροδεκτών, μειώνει το αποτύπωμα της πλακέτας PCB και το ποσοστό σφαλμάτων συναρμολόγησης
3. Σύσφιξη ανθεκτική σε δονήσεις: ο βιδωτός σφιγκτήρας M3 διατηρεί σταθερή πίεση καλωδίου, κατάλληλος για εξοπλισμό με συνεχή κρούση & δονήσεις
4. Οικονομική λύση υψηλής ισχύος: απόδοση συνεχούς ρεύματος 25A χωρίς υπερβολικό κόστος, ισορροπεί την απόδοση & τον προϋπολογισμό BOM
5. Εύκολη συναρμολόγηση: τυπική διάταξη ακίδων DIP 90 μοιρών, συμβατή με τις κύριες γραμμές παραγωγής συγκόλλησης με κυματοειδή ροή, δεν απαιτείται ειδικό εξάρτημα
6. Σταθερότητα εφοδιασμού: εσωτερική παραγωγή, υποστήριξη μαζικών παραγγελιών, επιβεβαίωση σχεδίου για προσαρμοσμένη τροποποίηση

Εφαρμογή

• Πλακέτες PCB βιομηχανικού ελέγχου
• Μονάδες τροφοδοσίας μεταγωγής & μονάδες τροφοδοσίας οδηγού LED
• Εξοπλισμός αυτοματισμού & μονάδες ελέγχου ρελέ
• Εξοπλισμός οργάνων & μετρήσεων
• Πλακέτα βοηθητικού ελέγχου νέας ενέργειας
• Οικιακές ηλεκτρικές συσκευές μεγάλης ισχύος
• Κατανομή ισχύος πολλαπλών βρόχων εντός ντουλαπιού

Επιλογές Προσαρμογής

1. Επιβεβαίωση αποτυπώματος PCB: επαληθεύστε ότι η διάταξη ακίδων DIP 90 μοιρών ταιριάζει με το pad της πλακέτας PCB σας πριν από τη μαζική παραγωγή.
2. Μείωση ρεύματος: όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 85 ℃, μειώστε το ρεύμα λειτουργίας κάτω από 20A.
3. Επιλογή καλωδίου: χρησιμοποιήστε παχύ καλώδιο 12-14AWG για λειτουργία πλήρους φορτίου κοντά στα 25A, μην υπερβαίνετε τη μέγιστη διατομή καλωδίου.
4. Έλεγχος ροπής: σφίξτε τη βίδα στα 0.5 N·m, η υπερβολική ροπή προκαλεί ρωγμές στο περίβλημα PA66, η ανεπαρκής ροπή προκαλεί χαλαρή σύνδεση & παραγωγή θερμότητας.
5. Εάν οι 11 ακίδες δεν ταιριάζουν στο έργο σας: υποστηρίζουμε εναλλακτικές εκδόσεις αριθμού πόλων 2P-24P αυτής της σειράς.
6. Για σενάρια υψηλών δονήσεων: ελέγξτε τη στεγανότητα της βίδας μετά από μακροχρόνια λειτουργία ως τακτική συντήρηση.

Βήματα Προσαρμοσμένης Διαδικασίας

1. Συλλογή Απαιτήσεων → 2. Τεχνική Αξιολόγηση & Προσφορά → 3. Αναθεώρηση & Επιβεβαίωση Σχεδίου 3D → 4. Καλούπι / Εργαλεία & Πρωτότυπο → 5. Δοκιμή Δείγματος (επαφή R, συγκράτηση, αναρροή) & Έγκριση → 6. Μαζική Παραγωγή → 7. Τελικός Έλεγχος Ποιότητας & Αποστολή.
