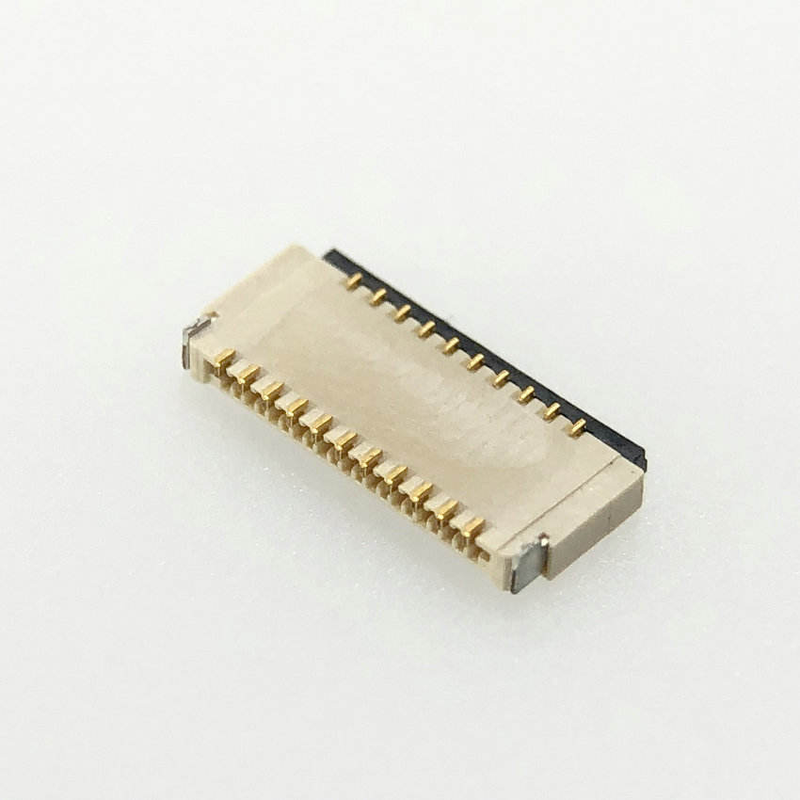

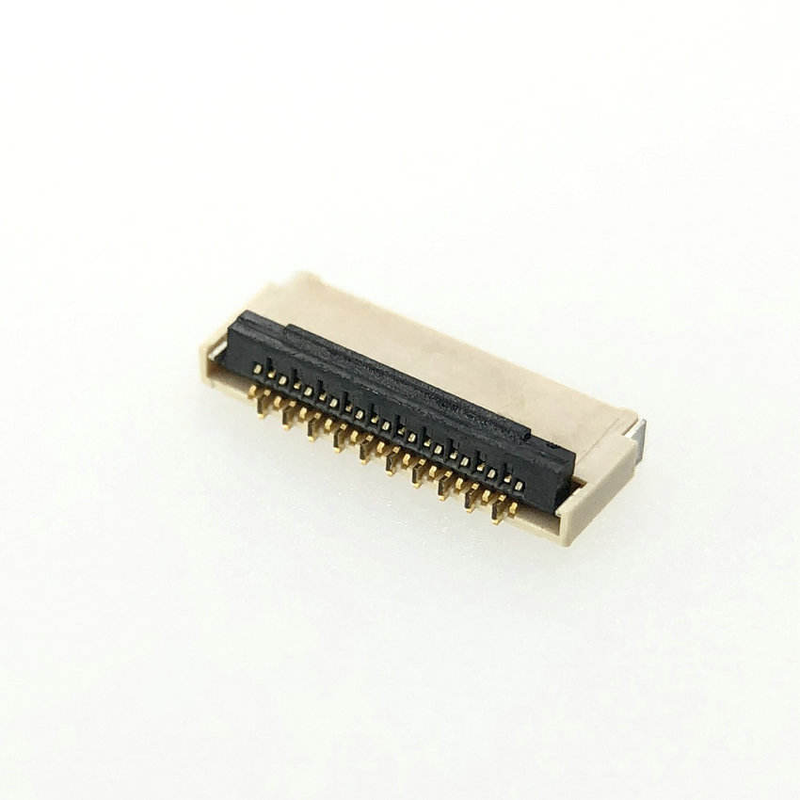

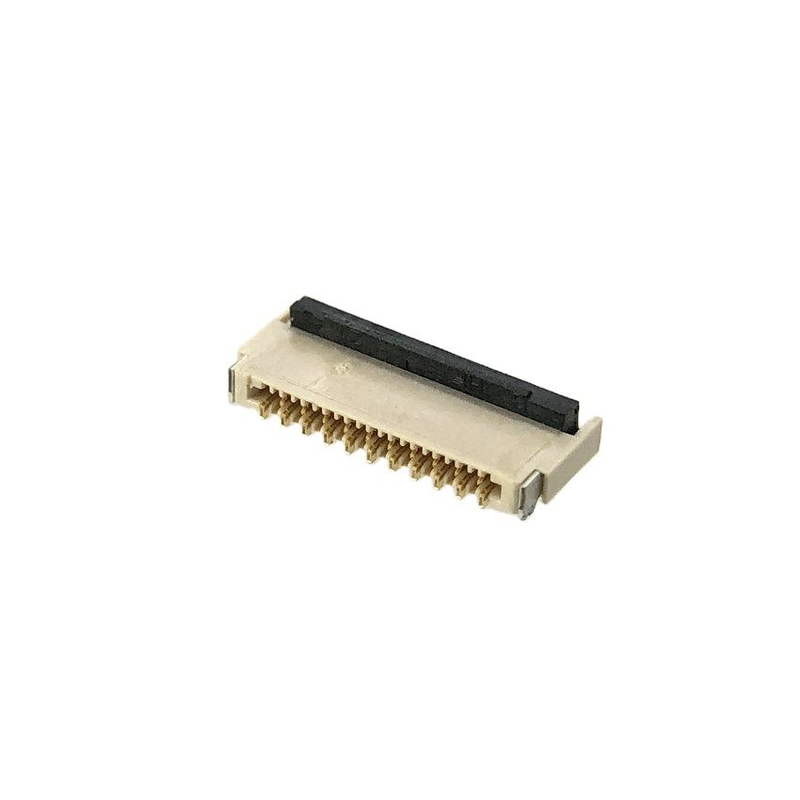

0.3mm Pitch FFC FPC Connector 9 17 21 25 31 35 -61 Pin Dual-sided SMT Right Angle Height 0.9mm

Σημαντικά σημεία του προϊόντος

0.3 mm pitch dual‐sided contact right‐angle SMT FFC/FPC connector,0.9 χιλιοστά ultra-low mated height, supports ZIF / Non‐ZIF locking actuator with firm tactile click‐in lock feedback. Passed strict multi‐axis vibration test, stable contact resistance under shock & vibration, ο κινητήρας είναι εξοπλισμένος με ηλεκτρική ενέργεια και έχει σταθερή αντίσταση σε επαφή με ηλεκτρική ενέργεια.Αποφεύγει την διαλείπουσα πτώση σήματος.. Multi‐pin options:9‐17‐21‐25‐31‐35‐61P. LCP UL94‐V0 high‐temp housing, gold‐plated dual‐side contacts, RoHS compliant, for high‐density slim‐profile PCB interconnection. Η συσκευή είναι κατασκευασμένη με βάση την τεχνολογία της LCP.

.

Πλήρεις τεχνικές προδιαγραφές

Ηλεκτρικές προδιαγραφές

Παράμετροι μηχανικής απόδοσης

Υλικό & Επεξεργασία / Περιβάλλον & Λυγισμός

Compatible / Alternative International Mainstream Counterparts (Αλλακτικά Διεθνή Μεταγενέστερα Αντιπρόσωπα)

Direct mechanical‐&‐electrical drop‐in alternative for mainstream series: Ηλεκτρονική σειρά

• Hirose: FH26 / FH35 series
• JAE: FB8 / FL2 series
• Molex: 54809 / 501912 σειρά
• Kyocera 6844 σειρά

Χαρακτηριστικά του προϊόντος

• 0.3 mm fine pitch, right‐angle dual‐sided contact design, multiple pin counts:9/17/21/25/31/35/61P
• Ultra-thin mated height 0.9 mm, ideal for slim-form-factor product mechanical limitations (Ευτερόγραφα μετρημένα ύψος 0,9 mm, ιδανικά για περιορισμούς μηχανικής προϊόντος)
• Εναλλακτικός ZIF / Non‐ZIF flip‐lock actuator; clear locking click feedback prevents accidental FPC pull‐out
• Δύο πλευρικές δομές επαφής ελαστικών, εξαιρετική αντι-δονή και αντι-σοκ απόδοση, διατηρεί σταθερή μετάδοση σήματος
• LCP UL94‐V0 high‐temperature resistant insulator, compatible with standard lead‐free SMT reflow process (Ανωτάτης Δυναμικότητας)
• Χρυσό επιχρυσωμένο χώρο επαφής, χαμηλή αντίσταση επαφής, αντιοξειδωτικό για μακροχρόνια διάρκεια ζωής
• Dual‐sided SMT termination, compact footprint; no restricted routing zone under connector for flexible PCB layout (Δύο πλευρές SMT τερματισμός, συμπαγές αποτύπωμα)
• Fits standard 0.2 mm thickness FPC/FFC flat cables (Συμβαίνει με τα επίπεδα καλώδια FPC/FFC)
• RoHS compliant; customizable pin-count, plating thickness, actuator version upon request (Αναπροσαρμόζεται το μέγεθος των καρτών, πάχος των πλατιών, έκδοση του ενεργοποιητή κατόπιν αιτήματος)

Περισσότεροι τύποι για αναφορά:

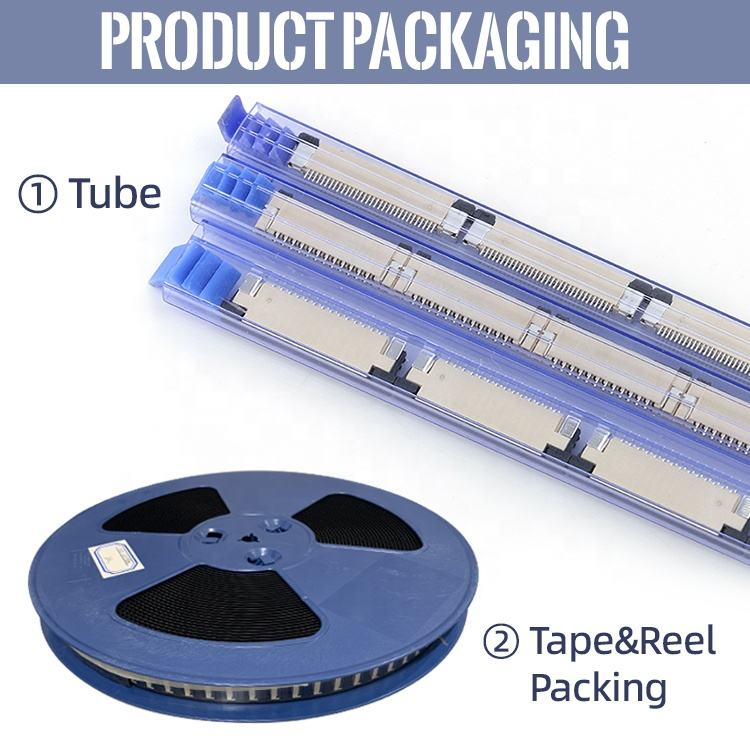

Μέθοδος συσκευασίας

• Reel (Tape‐and‐reel): Standard embossed tape reel packaging, fully compliant with IEC 60286‐3, directly compatible with SMT automatic pick‐and‐place machines, for mass‐volume SMT assembly (Παγκόσμια Εταιρεία Ταινίων και Ρελιών)
• Τύπος συσκευασίας: Διατίθεται κατόπιν ειδικού αιτήματος, κυρίως για χειροκίνητη συναρμολόγηση πρωτοτύπου. Δεν μπορεί να χρησιμοποιηθεί για αυτόματη τοποθέτηση SMT.

Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής

• Πιστοποιητικά: RoHS compliant; in‐house lab for vibration, thermal shock, and mating cycle reliability tests Πιστοποιητικά: RoHS compliant; in‐house lab for vibration, thermal shock, and mating cycle reliability tests Πιστοποιητικά:
• Πολιτική για δείγματα:Υποστήριξη δωρεάν δειγμάτων / ταχεία παράδοση δειγμάτων
• MOQ: 1000pcs για τα τυποποιημένα μέρη; custom parts subject to drawing evaluation
• Customization: Adjust pin‐count, gold‐plating thickness, actuator type, add polarization key; custom tape‐and‐reel specification Ονομασία του κινητήρα
• Χρόνος προελεύσεως: Samples 3 working days; mass‐production orders 1‐3 weeks according to order quantity Ημερομηνία παραλαβής:

Ενημερωτικά ερωτήματα

1Μπορώ να έχω μια παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελίες δειγμάτων για να ελέγξουμε την ποιότητα.

2Μπορείτε να κάνετε τα προϊόντα σας σύμφωνα με την ζήτηση μας;
Ναι, οι προδιαγραφές των προϊόντων μπορούν να προσαρμοστούν αν μπορείτε να ανταποκριθεί στο MOQ μας.

3Πώς να εγγυηθείτε την ποιότητα των προϊόντων σας;
1) Υποσχόμαστε ότι εντός 30 ημερών από τα προβλήματα ποιότητας, θα σας δώσουμε μια επιστροφή.

2) αυστηρή ανίχνευση κατά την παραγωγή.

3) Εξασφαλίζεται αυστηρός έλεγχος δειγματοληψίας των προϊόντων πριν από την αποστολή και η άθικτη συσκευασία των προϊόντων.

4Ποιες είναι οι πιστοποιήσεις των προϊόντων μας;
ISO9001 και ορισμένες άλλες πιστοποιήσεις ROHS.

5Πόσο καιρό μπορώ να πάρω τα αγαθά;
Τα περισσότερα προϊόντα είναι σε απόθεμα, ο χρόνος παράδοσης είναι περίπου 1-5 ημέρες μετά την παραλαβή της πληρωμής. Για προσαρμοσμένες απαιτήσεις, ο χρόνος θα είναι λίγο μεγαλύτερος, όπως επιβεβαιώσαμε.

6- Τι είδους υλικοτεχνία χρησιμοποιείτε για την παράδοση;
Παρέχουμε κυρίως αγαθά με DHL, UPS, FEDEX, EMS και άλλες ταχυμεταφορές. Θα επιλέξουμε την πιο οικονομική εφοδιαστική λύση για τους πελάτες. Επίσης υποστηρίζουμε τα αγαθά που παραλαμβάνονται από τον μεταφορέα σας.

7Γιατί να αγοράσεις από εμάς;
Έχουμε δεκαέξι χρόνια εμπειρίας στην βιομηχανία, συνεργαστήκαμε με χιλιάδες εταιρείες, η ποιότητα των προϊόντων είναι αξιόπιστη.

8Ποια προϊόντα πωλεί κυρίως η εταιρεία σας;
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
