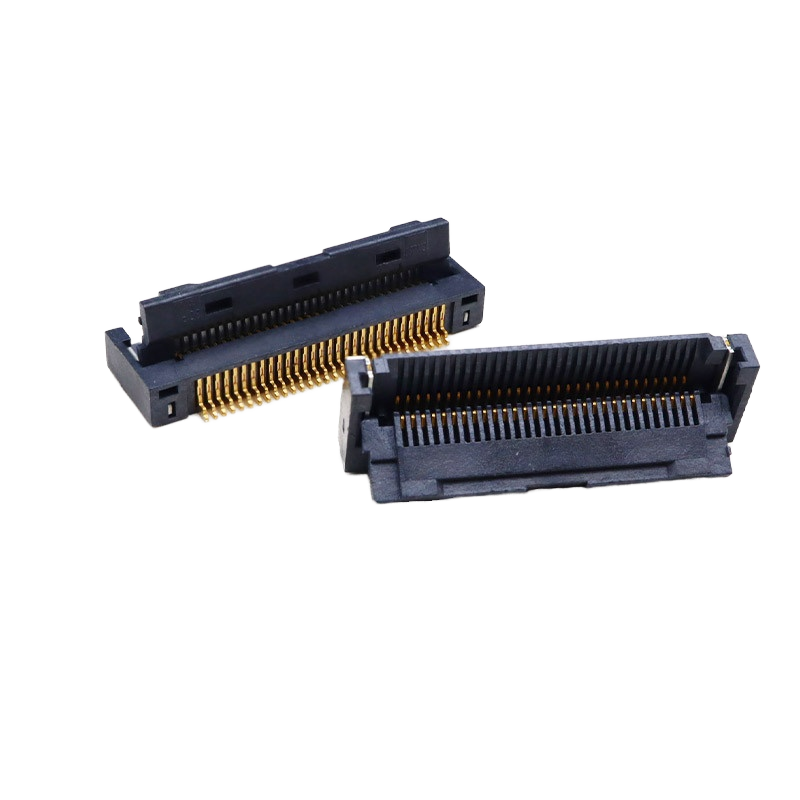

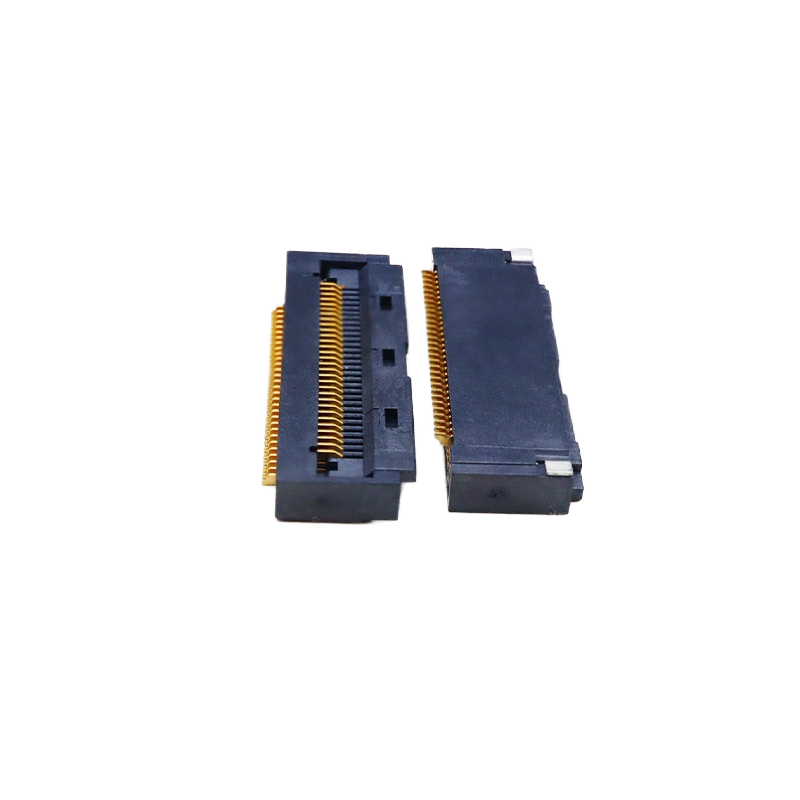

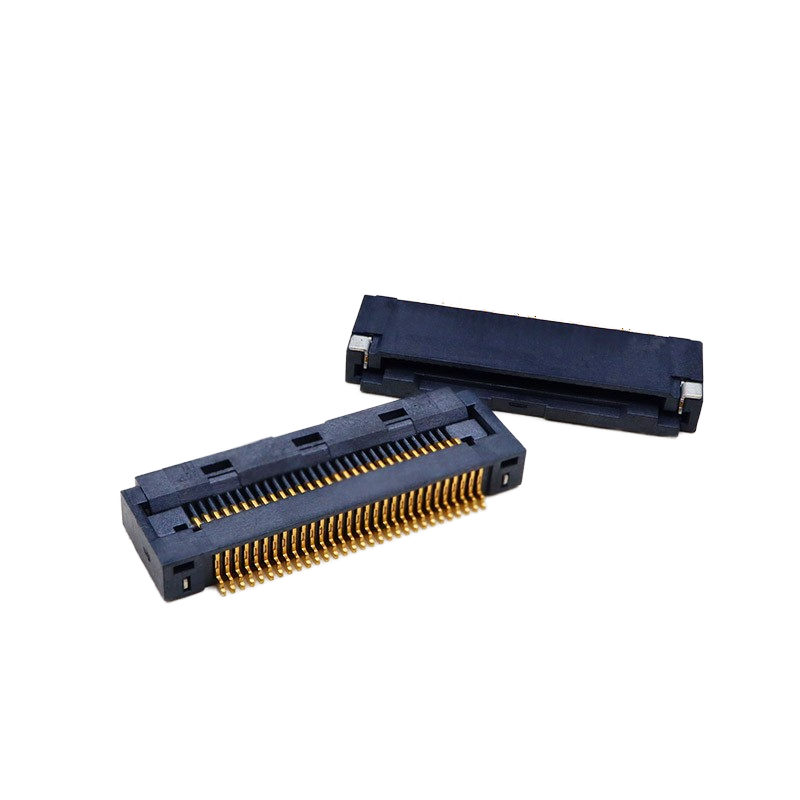

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Μάρκα:

XTKCONN

Πιστοποίηση:

CE,SGS,ROHS,ISO9001

Αριθμό μοντέλου:

FPC**-T1T1-00**-C

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες προϊόντος
Υλικό:
LCP
Τερματικό υλικό:
Φωσφορομπρούτζος, Επιχρυσωμένο
Τύπος:
Συνδετήρας FFC & FPC
Εφαρμογή:
PCB
Πακέτο:
Συσκευασία εξελίκτρων
Πικτ:
0,5 mm
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
10 ΤΕΜ
Τιμή
Negotiable price
Συσκευασία λεπτομέρειες
συσκευασία κενού, κουτιά σε χαρτοκιβώτιο
Χρόνος παράδοσης
5-7 μέρες
Όροι πληρωμής
L/C,T/T,Payyal
Δυνατότητα προσφοράς
4KK τεμ
Περιγραφή προϊόντος

Σύνδεσμος FFC 0.5mm Pitch Μπροστινό Flip με Κούμπωμα Ασφάλισης

30P / 40P / 68P | Σύνδεση Flip Cover Κάτω | H2.5 | Μαύρο


✅Κύρια Σημεία Προϊόντος

1,Αξιόπιστος Μηχανισμός Κλειδώματος ZIF / Non-ZIF
Ο μπροστινός μηχανισμός κλειδώματος flip ασφαλίζει σταθερά το καλώδιο FFC. Αποτρέπει τη χαλάρωση του καλωδίου και την πτώση σήματος υπό συνεχή δόνηση. Διατίθεται αναφορά δοκιμής κατά των κραδασμών. Λύνει το κοινό πρόβλημα αστοχίας των φθηνών συνδέσμων FFC με flip.
2. Χαμηλό Προφίλ Ύψους 2.5mm
Συμπαγές ύψος τοποθέτησης 2.5mm, εξοικονομεί κάθετο χώρο PCB για λεπτό σχεδιασμό συσκευής.
3,0.5mm Λεπτό Pitch, Flip Cover Σύνδεσης Κάτω
Μπροστινού τύπου flip-down, εύκολη εισαγωγή FFC, δεν απαιτείται επιπλέον χώρος κάμψης.
4. Μαύρο Περίβλημα, Πολλαπλές Επιλογές Pin: 30P, 40P, 68P
Έτοιμοι τυπικοί αριθμοί pin για γρήγορη επιλογή.



Πίνακας Τεχνικών Προδιαγραφών

Κατηγορία Στοιχείο Προδιαγραφή
Ηλεκτρική Απόδοση Pitch 0.5 mm

Ονομαστικό Ρεύμα 0.5A ανά επαφή

Ονομαστική Τάση 50V AC/DC

Αντίσταση Μόνωσης ≥1000 MΩ

Αντίσταση Επαφής ≤30 mΩ

Τάση Αντοχής 250V AC για 1 λεπτό
Μηχανική Απόδοση Ύψος Τοποθέτησης H2.5 mm

Δομή Μπροστινό Flip, Σύνδεση Κάτω, Κούμπωμα Ασφάλισης

Αντοχή (Κύκλοι Σύνδεσης) ≥20 κύκλοι

Δοκιμή Δόνησης Συμμορφώνεται με το πρότυπο δόνησης αυτοκινήτων. Διατίθεται αναφορά δοκιμής.
Υλικό & Επιμετάλλωση Περίβλημα Μαύρο LCP, Επιβραδυντικό Φλόγας UL94V-0

Ακροδέκτης Επαφής Φωσφορούχος Χαλκός

Επιμετάλλωση Επαφής Επιχρύσωση στην περιοχή επαφής. Επιμετάλλωση κασσίτερου στην ουρά συγκόλλησης.
Περιβαλλοντικό Θερμοκρασία Λειτουργίας -40°C ~ +85°C

Θερμοκρασία Αποθήκευσης -20°C ~ +60°C
Οδηγός Συγκόλλησης Μέθοδος Συγκόλλησης Συγκόλληση SMT Reflow

Μέγιστη Θερμοκρασία Reflow Μέγιστο 260°C (εντός 10 δευτερολέπτων)

🔄 Διασταυρούμενη Αναφορά & Ισοδύναμη Αντικατάσταση

Άμεση εναλλακτική λύση για διεθνείς mainstream συνδέσμους FFC 0.5mm μπροστινού flip down από παγκοσμίως διάσημες μάρκες. Συμβατότητα στην ανάθεση pin, στο αποτύπωμα και στις μηχανικές διαστάσεις. Μειώστε το κόστος προμήθειας BOM χωρίς επανασχεδιασμό της διάταξης PCB.

Σημείωση: Επαληθεύστε τις διαστάσεις και τις απαιτήσεις δόνησης για προσαρμοσμένα έργα αυτοκινήτων πριν από τη μαζική παραγωγή.

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB


📍 Χαρακτηριστικά Προϊόντος

  1. Μπροστινή δομή κλειδώματος flip, προαιρετική έκδοση ZIF / Non-ZIF
  2. Σύνδεση flip cover κάτω, βολική συναρμολόγηση καλωδίου FFC
  3. Σχεδιασμός χαμηλού προφίλ H2.5, ιδανικός για λεπτές μονάδες καταναλωτικών και αυτοκινήτων
  4. Μαύρο μονωτικό LCP, ανθεκτικό σε υψηλές θερμοκρασίες για SMT reflow
  5. 30P / 40P / 68P τυπικά pin σε απόθεμα


Περισσότεροι τύποι για αναφορά:

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

🏆 Πλεονεκτήματα Προϊόντος

  1. Δομή κλειδώματος κατά των κραδασμών: Αποφεύγει διακοπτόμενη αστοχία σήματος λόγω χαλαρού καλωδίου FFC, μειώνοντας σημαντικά το ποσοστό επιστροφών στο πεδίο.
  2. Τυπικό αποτύπωμα PCB, άμεση αντικατάσταση, δεν απαιτείται επανεπεξεργασία PCB.
  3. Περίβλημα LCP υψηλής θερμοκρασίας, σταθερή απόδοση κατά τη διαδικασία SMT reflow.
  4. Αυστηρή συνέπεια για μαζική παραγωγή, χαμηλότερο ποσοστό ελαττωμάτων.
  5. Πολλαπλές επιλογές pin για συντόμευση του κύκλου ανάπτυξης του έργου σας.


🌐 Σενάρια Εφαρμογής

  • Ενσωματωμένη οθόνη αυτοκινήτων, ταμπλό αυτοκινήτου, μονάδα ελέγχου οχήματος
  • Φορητές ηλεκτρονικές συσκευές φορητών υπολογιστών, tablet
  • Μονάδα οθόνης LCD / OLED
  • Φορητός ιατρικός εξοπλισμός
  • Πίνακας ελέγχου έξυπνου σπιτιού
  • Μονάδα λεπτής οθόνης βιομηχανικής χρήσης


📦 Συσκευασία

  • Tape & Reel (Ρολλό): Τυπική ταινία φορέα με εσοχές, κατάλληλη για αυτόματες μηχανές επιλογής και τοποθέτησης SMT, φορτώνεται απευθείας στην γραμμή παραγωγής του πελάτη για μαζική συναρμολόγηση.
  • Tube (Συσκευασία Σωλήνα): Συσκευασία σε πλαστικό σωλήνα, κυρίως για πρωτότυπα, δοκιμαστικές παρτίδες μικρής κλίμακας ή σενάρια χειροκίνητης συναρμολόγησης.

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

⏱️ Χρόνος Παράδοσης

  • Παραγγελία δείγματος: 3 εργάσιμες ημέρες
  • Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με την ποσότητα & τις προσαρμοσμένες απαιτήσεις


🏭 Πιστοποιήσεις Εργοστασίου & Προσαρμοσμένη Υπηρεσία

  • Πιστοποιήσεις: RoHS, REACH, UL94V-0
  • MOQ: Χαμηλό MOQ για μαζικές παραγγελίες
  • Πολιτική Δειγμάτων: Διαθέσιμα δωρεάν δείγματα, γρήγορη παράδοση δειγμάτων
  • Προσαρμοσμένη Υπηρεσία: Προσαρμοσμένος αριθμός pin, πάχος επιμετάλλωσης, τροποποιημένη δομή κλειδώματος, έκδοση Non-ZIF, προσαρμοσμένη σήμανση διαθέσιμη.


📖 Οδηγός Επιλογής Πελάτη

  1. Επιβεβαίωση αριθμού pin: 30P /40P /68P τυπικά. Επικοινωνήστε μαζί μας για άλλους προσαρμοσμένους αριθμούς pin
  2. Επιβεβαίωση τύπου κλειδώματος: Επιλέξτε ZIF ή Non-ZIF σύμφωνα με τη διαδικασία συναρμολόγησής σας
  3. Περιβάλλον εφαρμογής: Για έργα αυτοκινήτων, ζητήστε αναφορά δοκιμής κατά των κραδασμών πριν από την επικύρωση
  4. Καλώδιο FFC: Αντιστοιχίστε με καλώδιο FFC 0.5mm pitch
  5. Αποτύπωμα PCB: Χρησιμοποιήστε το παρεχόμενο σχέδιο για επαλήθευση διάταξης PCB
  6. Συγκόλληση Reflow: Ακολουθήστε το προφίλ συγκόλλησης για να αποφύγετε παραμόρφωση του περιβλήματος

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB

0.5mm Pitch FFC Connector Front Flip με κλειδαριά 30 40 68P Flip Cover Down Connection H2.5 Μαύρο για εφαρμογή PCB


Συχνές Ερωτήσεις


1. Μπορώ να κάνω παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελίες δειγμάτων για δοκιμή και έλεγχο ποιότητας. Τα μικτά δείγματα είναι αποδεκτά.


2. Μπορείτε να κατασκευάσετε τα προϊόντα σας σύμφωνα με τις απαιτήσεις μας;
Ναι, οι προδιαγραφές των προϊόντων μπορούν να προσαρμοστούν εάν μπορείτε να καλύψετε το MOQ μας.


3. Πώς εγγυάστε την ποιότητα των προϊόντων σας;
1) Υποσχόμαστε ότι εντός 30 ημερών από ένα πρόβλημα ποιότητας, θα σας επιστρέψουμε τα χρήματα.

2) Αυστηρός έλεγχος κατά την παραγωγή.

3) Αυστηρός δειγματοληπτικός έλεγχος προϊόντων πριν από την αποστολή, και διασφαλίζεται άθικτη συσκευασία προϊόντος.


4. Ποιες είναι οι πιστοποιήσεις των προϊόντων μας;
ISO9001 και κάποιες άλλες πιστοποιήσεις ROHS.


5. Πόσο καιρό μπορώ να παραλάβω τα αγαθά;
Τα περισσότερα αγαθά είναι σε απόθεμα. Ο χρόνος παράδοσης είναι περίπου 1-5 ημέρες μετά την παραλαβή της πληρωμής. Για προσαρμοσμένες απαιτήσεις, ο χρόνος θα είναι λίγο μεγαλύτερος, όπως επιβεβαιώσαμε.


6. Τι είδους logistics χρησιμοποιείτε για την παράδοση;
Παραδίδουμε κυρίως αγαθά μέσω DHL, UPS, FEDEX, EMS και άλλων ταχυμεταφορών. Θα επιλέξουμε τα πιο οικονομικά logistics για τους πελάτες. Υποστηρίζεται επίσης η παραλαβή αγαθών από τον δικό σας προωθητή.


7. Γιατί να αγοράσετε από εμάς;
Έχουμε 16 χρόνια εμπειρίας στον κλάδο. Έχουμε συνεργαστεί με χιλιάδες εταιρείες. Η ποιότητα των προϊόντων είναι αξιόπιστη.


8. Ποια προϊόντα πουλάει κυρίως η εταιρεία σας;
Τα κύρια προϊόντα της εταιρείας μας περιλαμβάνουν συνδέσμους FFC/FPC / συνδέσμους Wafer / συνδέσμους κάρτας SIM / συνδέσμους κάρτας μνήμης / συνδέσμους USB / συνδέσμους Type C / συνδέσμους HDMI / σειρά RJ45 / συνδέσμους B to B και συνδέσμους Pin header, κ.λπ.
