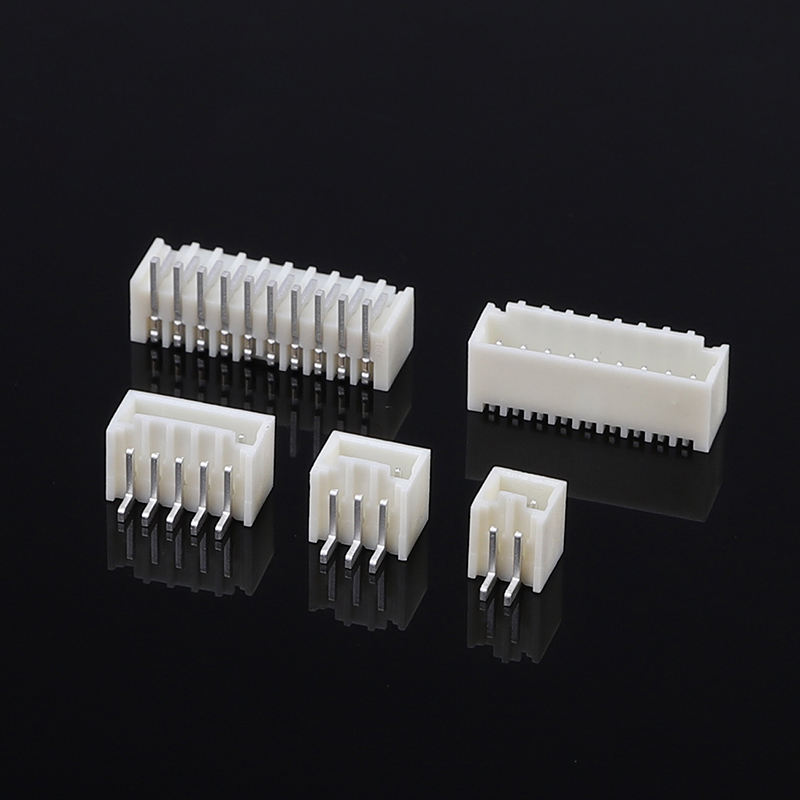

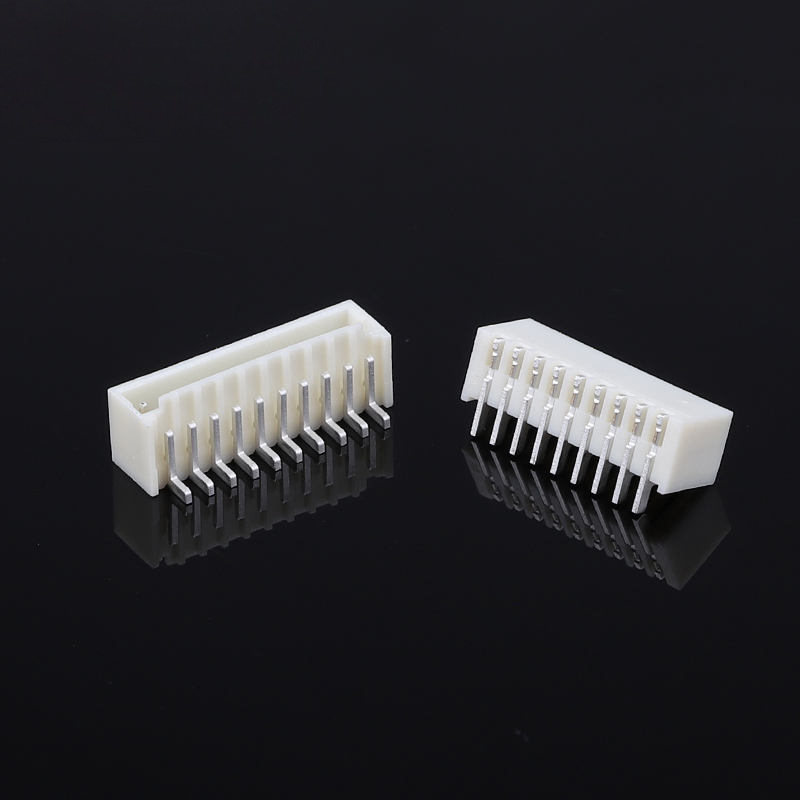

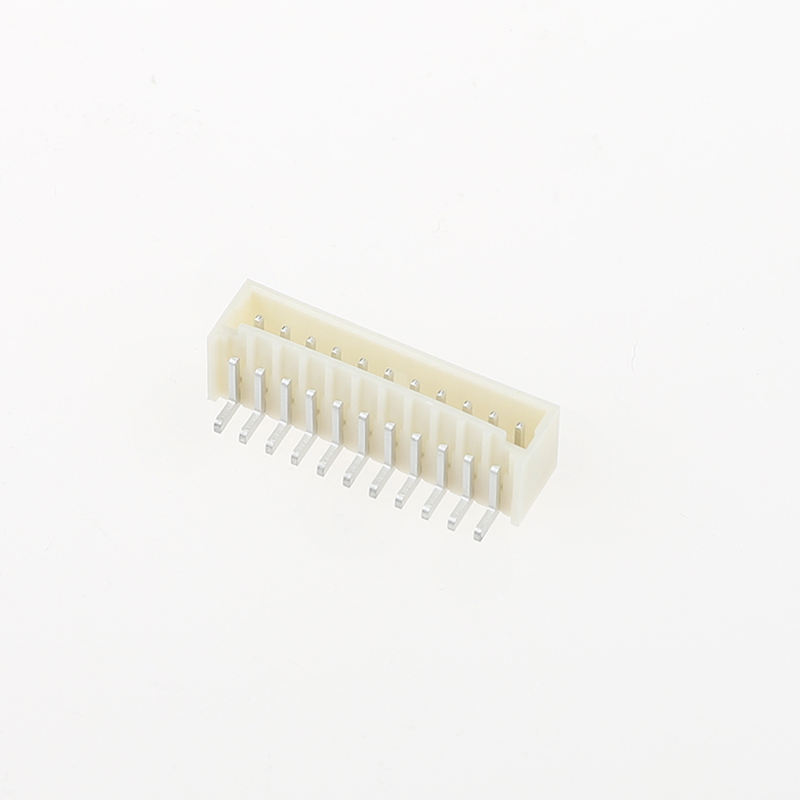

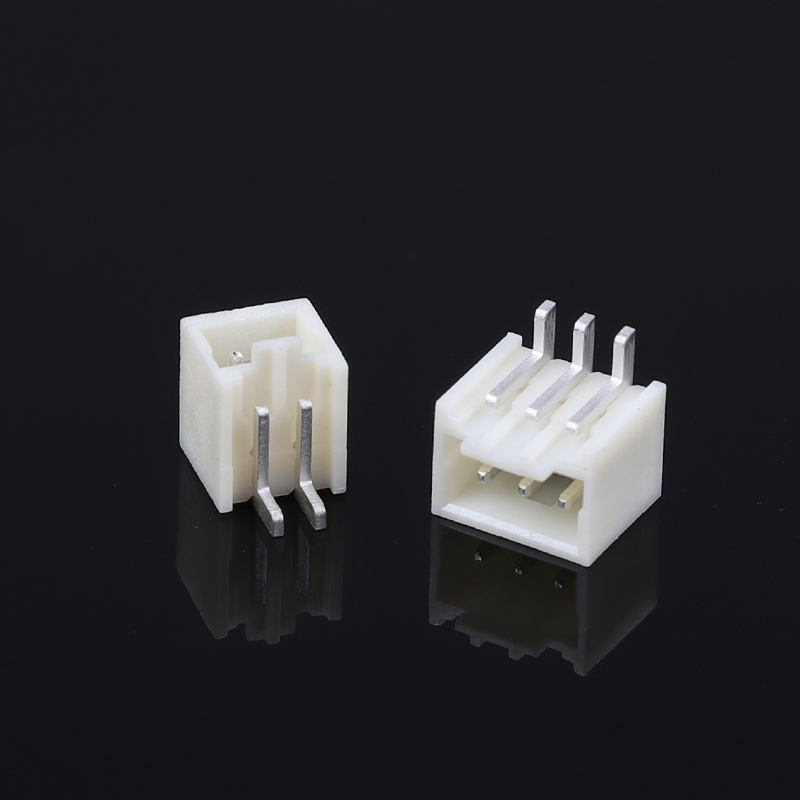

MX 1.5mm Pitch Vertical SMT Header για αυτοκινητοβιομηχανία Drone Connector Αντικαθιστά το Molex 87437 για PCB 2P έως 15P Pin Options
Σημαντικά σημεία του προϊόντος
- Εναλλακτική εναλλακτική για τη σειρά Molex 87437 Pico-SPOX, συμβατή pin-to-pin
- 1Σημείωση:
- Κατασκευή αυτοκινητοβιομηχανικής ποιότητας, επικυρωμένη για μη επανδρωμένα αεροσκάφη και συμπαγές PCB ελέγχου
- Συσκευές με ταινία και ρολό για αυτοματοποιημένη συναρμολόγηση SMT μεγάλου όγκου
- Καθαρισμένο με τσιμέντο πρότυπο· προαιρετική χρυσωπική επίστρωση για συσκευές υψηλής δόνησης/μακροχρόνιας ζωής
- Συμμόρφωση με το RoHS, συμβατότητα με την επανεφοδιαστική συγκόλληση ανά προφίλ J-STD-020
Τεχνικές προδιαγραφές
Γενικές μηχανικές παραμέτρους
| Άρθρο |
Προδιαγραφές |
| Πύργος |
10,059 ίντσες |
| Διαμόρφωση |
Μία σειρά, κατακόρυφη SMT επικεφαλίδα που περιβάλλεται |
| Αριθμός θέσεων |
2P ~ 15P |
| Τύπος τοποθέτησης |
Επικεφαλής στερεόπλευρο (PCB) |
| Κύκλοι ζευγαρώσεως |
Min. 10 κύκλοι Molex |
| Δύναμη διατήρησης επαφής |
> 9,8 N (χάλυβα από κασσίτερο) |
| Συσκευή |
Ταινία και τροχιά (συντηρητική) |
Χαρακτηριστικά υλικού και ηλεκτρικού
| Άρθρο |
Προδιαγραφές |
| Υλικό στέγασης |
Υψηλής θερμοκρασίας PA / PA6T, UL94 V-0 κατανομή φλόγας |
| Υλικό επαφής |
Άλλα είδη από χαλκό και χάλυβα |
| Επικάλυψη επαφής |
Τσιμέντο (κλασσικό) · Χρυσό (προαιρετικό) |
| Κατηγοριοποιημένο ρεύμα ανά πιν |
2.5 μέγιστο ανά επαφή |
| Διορισμένη τάση |
250 V AC RMS / DC |
| Μαξ. Αντίσταση επαφής |
≤ 20 mΩ |
| Ελάχιστη αντίσταση μόνωσης |
≥ 1000 MΩ |
| Ηλεκτρική ανθεκτική τάση |
500 V AC |
Οδηγός για το περιβάλλον και τη συγκόλληση
| Άρθρο |
Προδιαγραφές |
| Περιοχή θερμοκρασίας λειτουργίας |
-55 °C ~ +105 °CΤΤΙ Ευρώπη |
| Προφίλ συγκόλλησης με επανεξέταση |
Συμμορφώνεται με την J-STD-020· μέγιστη θερμοκρασία 260 °C, διάρκεια 5-10 δευτερόλεπτα |
| Συμμόρφωση |
RoHS, χωρίς μόλυβδο |
| Σημείωση για την αίτηση |
Αποφύγετε την παρατεταμένη τοπική υπερθέρμανση· αποτρέψτε την πέτρα σε τάφους με ισορροπημένη διάταξη πλακέτων PCB |
Χαρακτηριστικά του προϊόντος
- Συμφωνία μηχανικής pin-to-pin και αποτυπώματος με το Molex 87437, εύκολη αντικατάσταση BOM χωρίς επανασχεδιασμό PCB
- Το κατακόρυφο μονόρομο περιβαλλόμενο περίβλημα αποτρέπει την ασυμφωνία και την κάμψη των πινών κατά την συναρμολόγηση
- Υλικό στερέωσης υψηλής θερμοκρασίας, σταθερό σε περίπτωση επαναφυσικής συγκόλλησης χωρίς μόλυβδο, ανθεκτικό στη στρέβλωση και τη δημιουργία φουσκάλων
- Επικοινωνία από κράμα χαλκού με ακριβή επικάλυψη· χαμηλή αντίσταση επαφής για σταθερή μετάδοση σήματος
- Σκληρή κατακράτηση επαφής, αντέχει σε δονήσεις και μηχανικά σοκ για τις συνθήκες λειτουργίας οχημάτων και drones
- Πολλαπλές επιλογές κυκλωμάτων: 2,3,4,5,6,7,8,9,10,1215 θέσεις
- Τυποποιημένη συσκευασία ταινίας και τροχιάς για SMT pick-and-place. Προσαρμοσμένη συσκευασία διαθέσιμη για ειδικά έργα
- Προαιρετική χρυσοπλαστική για σκληρά περιβάλλοντα, εφαρμογές υψηλού κύκλου ζευγαρώματος
Πλεονεκτήματα του προϊόντος
- Αντικατάσταση: άμεσο υποκατάστατο του Molex 87437, χωρίς τροποποίηση της διάταξης PCB, συντομεύει τον κύκλο επανασχεδιασμού του έργου
- Η αντοχή για την αυτοκινητοβιομηχανία: Βελτιωμένη απόδοση κατά των δονήσεων για μονάδες ελέγχου μη επανδρωμένων αεροσκαφών και οχημάτων, ξεπερνά τις κεφαλές SMT καταναλωτικής κλάσης υπό συνθήκες συγκρούσεων
- Φιλικό προς τη συναρμολόγηση: Το κέλυφος της θήκης προστατεύει τις καρφίτσες από ζημιές κατά τη διάρκεια του χειρισμού και του ζευγαρώματος. Σταθερή απόδοση επαναρρόφησης, χαμηλότερο ποσοστό ελαττωμάτων SMT (λιγότερο ταφόπλασμα / κατεστραμμένο)
- Ευέλικτες επιλογές επικάλυψης: Τύνος για μαζική παραγωγή με ευαισθησία στο κόστος· επιλογή χρυσοπλαστικής για έργα υψηλής αξιοπιστίας σε δύσκολες συνθήκες
- Σύντομος χρόνος προετοιμασίας: ευρύ φάσμα αποθεμάτων για τυπικά εξαρτήματα 2-15P· ταχεία υποστήριξη προσαρμογής
- Αποτελεσματική από πλευράς κόστους εναλλακτική: Ανταγωνιστική τιμολόγηση σε σύγκριση με το πρωτότυπο κομμάτι μάρκας, διατήρηση της ίδιας ηλεκτρομηχανικής απόδοσης για βελτιστοποίηση του κόστους BOM
Εφαρμογή
- Ηλεκτρονικά είδη αυτοκινήτων: Ενσωματωμένες μονάδες ελέγχου, ενότητες αμαξώματος, διεπαφή αισθητήρων σήματος
- ΔΕΑ / Drone: PCB ελέγχου πτήσης, διασύνδεση σήματος ισχύος, μονάδες ωφέλιμου φορτίου
- Συμπληρωματικοί βιομηχανικοί ελεγκτές και αισθητήρες
- Έξυπνος εξοπλισμός, ενσωματωμένες συσκευές IoT
- Ιατρικές συμπαγείς πινακίδες σηματοδότησης (μη κρίσιμες για την ασφάλεια)
Οδηγός επιλογής πελατών
- Επιβεβαιώστε τον απαιτούμενο αριθμό πινών: 2-15P διαθέσιμα· καθορίστε τον ακριβή αριθμό θέσης κατά την αίτηση προσφοράς
- Επιλογή επικάλυψης: επικάλυψη από τσιμέντο για γενικές εσωτερικές/φυσιολογικές δονήσεις· επιλογή επικάλυψης από χρυσό για περιβάλλον υψηλής έντασης, υγρασίας ή συχνών κύκλων ζευγαρώσεως
- Πίνακες PCB: Χρησιμοποιήστε στοιχεία που είναι συμβατά με τη σειρά Molex 87437 για άμεση ανταλλαγή.
- Ανακοίνωση συναρμολόγησης: Πρέπει να ακολουθεί την καμπύλη ανάκλισης J-STD-020· παρατεταμένη υπερθερμοκρασία θα προκαλέσει παραμόρφωση του περίβληματος
- Αίτημα για δείγματα: διαθέσιμα δείγματα για επαλήθευση της απόδοσης πριν από τη μάζα παραγγελίας
- Προσαρμοσμένη υποστήριξη: Ειδικό χρώμα στερέωσης, ειδικές προδιαγραφές ταινίας μπορούν να διαπραγματευτούν για έργα μεγάλου όγκου
Γενικές ερωτήσεις
1Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στο καταλόγιό σαςΛογκ, μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
4Ε: Και ο χρόνος παράδοσης;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001, IQC, OQC, IPQC, QA καταλαμβάνουν το 10% του τμήματος ποιότητας μας.
8Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
9Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα για να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι συνεπάγεται πρόσθετο κόστος.
10Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
