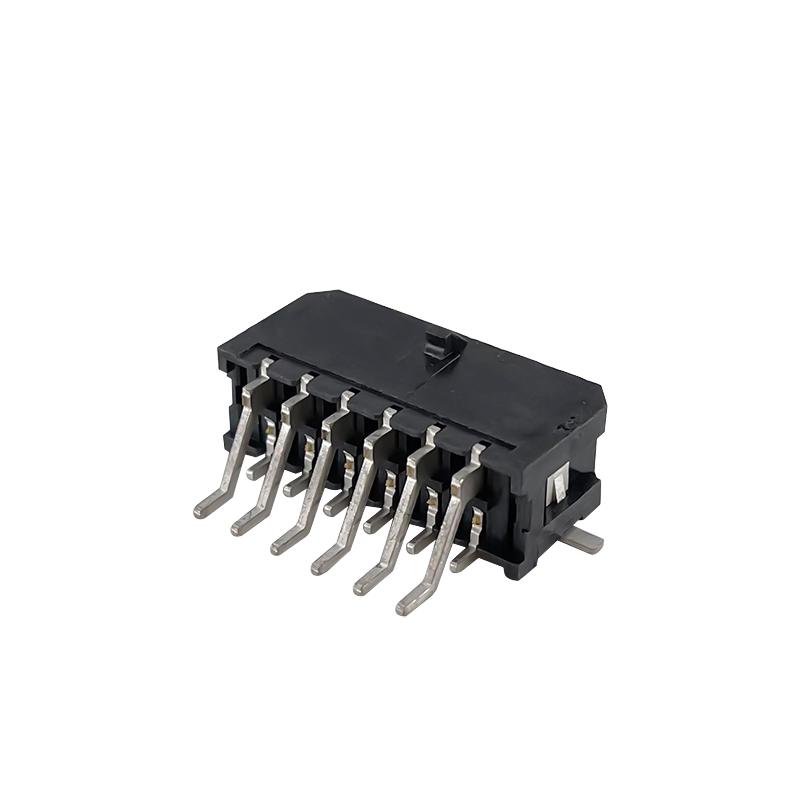

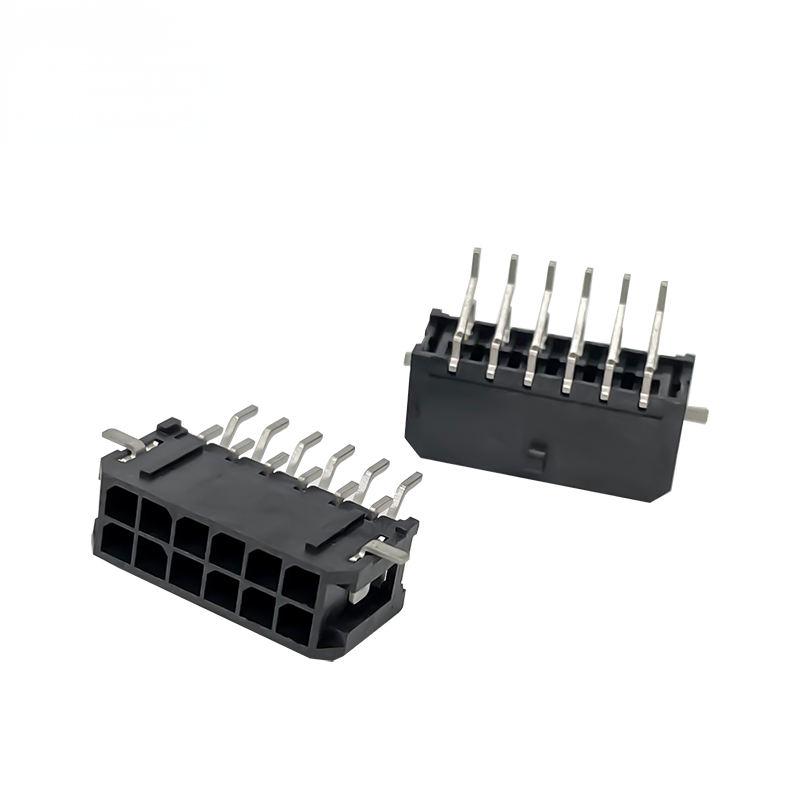

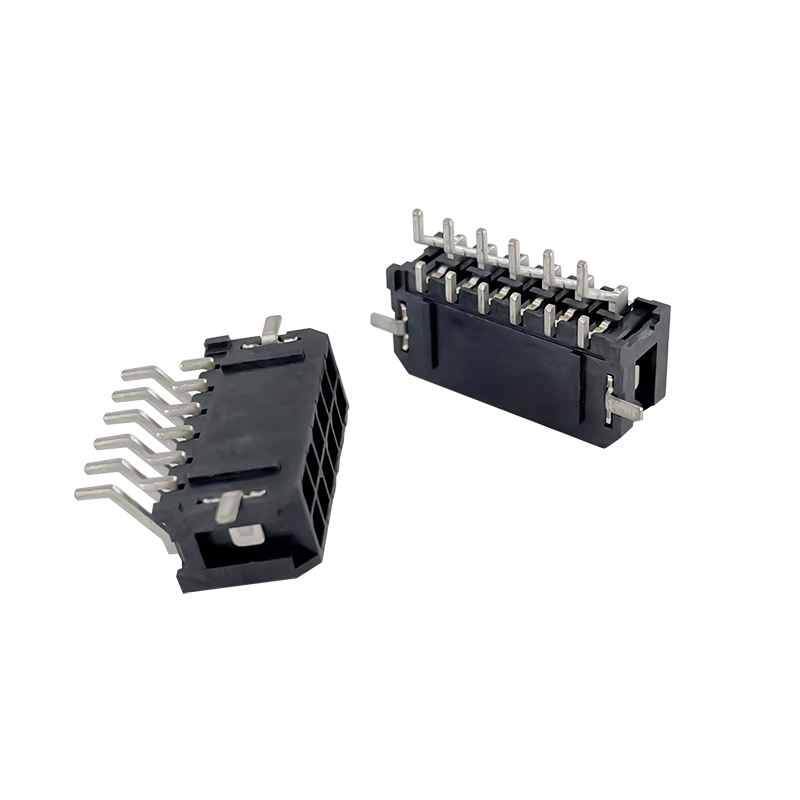

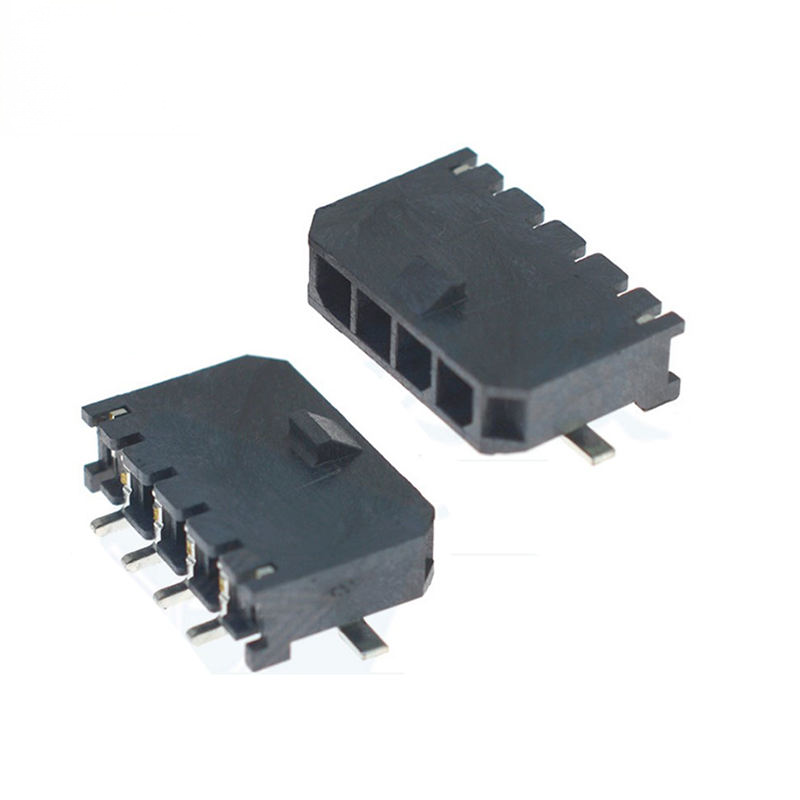

Molex 43025 Micro-Fit 3.0MM R/A SMT Female Wafer Connector (Series MX3.0) Διπλή σειρά.
Σημαντικά σημεία του προϊόντος
- 3Δύο σειράς SMT αρσενικών κυψελών με δεξιά γωνία, διασταυρούμενη συμβατότητα με τη σειρά Molex 43025 Micro-Fit 3.0
- Επιλογές πολλαπλών κυκλωμάτων: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 καρφίτσες, μικτή μετάδοση σήματος ισχύος
- Εναλλακτική συγκόλληση με ροή επιφανείας, ιδανική για αυτοματοποιημένη συναρμολόγηση PCB μεγάλου όγκου
- Θετική πόλωση και σχεδιασμός κλειδώματος, αποτρέποντας την λάθος εισαγωγή και την τυχαία αποσύνδεση
- Συμμόρφωση με τις απαιτήσεις RoHS & REACH, θήκη UL94V-0, διαθέσιμη επιλογή χαμηλής περιεκτικότητας σε αλογόλη
- Διπλή δέσμη επαφής φωσφόρου-βρόνζιου· ελαφριά επικάλυψη από κασσίτερο/χρυσό προαιρετική για διαφορετικές απαιτήσεις αξιοπιστίας
Τεχνικές προδιαγραφές
Γενικές μηχανικές παραμέτρους
| Άρθρο |
Προδιαγραφές |
Παρατηρήσεις |
| Πύργος |
30,00 mm |
Διπλή σειρά |
| Τύπος |
Διορθωτική γωνία SMT αρσενική πλάκα (κεφαλίδα) |
Σύρματα για τα πλαίσια |
| Διαθέσιμα κυκλώματα |
2x6, 2x7, 2x8, 2x10, 2x12 καρφίτσες |
Προσαρμοσμένος αριθμός καρτών κατόπιν αιτήματος |
| Υλικό στέγασης |
PA66 Νάιλον |
UL94V-0, Μαύρο |
| Υλικό επαφής |
Φωσφόρος Χάλκινος |
Υψηλή κατακράτηση ελαστικών |
| Επικάλυψη επαφής |
Τσιμένιο πάνω από Νικέλιο / Χρυσή λάμψη |
Χρυσό για σήμα υψηλής αξιοπιστίας |
| Κύκλοι ζευγαρώσεως |
Min. 30 κύκλοι |
Τυπική βιομηχανική απαίτηση |
| Δυνατότητα πάχους PCB |
00,8-1,6 mm |
Πρότυπο FR‐4 PCB |
| Συσκευή |
Ταινία & Ρολ |
Για αυτόματη τοποθέτηση SMT |
Χαρακτηριστικά υλικού και ηλεκτρικού
| Άρθρο |
Προδιαγραφές |
Παρατηρήσεις |
| Κατηγοριοποιημένο ρεύμα |
5 A ανά επαφή |
Τερματικό με κασσίτεροΟ Μάουζερ Ελέ... |
| Διορισμένη τάση |
250 V AC/DC |
|
| Μαξ. Αντίσταση επαφής |
≤ 10 mΩ |
Αρχική κατάσταση @100 mA,20 mV |
| Ελάχιστη αντίσταση μόνωσης |
1000 MΩ |
Δοκιμή συνεχούς ρεύματος 500 VΜωλέξ |
| Ηλεκτρική ανθεκτική τάση |
1000 V AC / 1 λεπτό |
Καμία βλάβη, διαρροή < 5 mA |
| Θέρμανση λειτουργίας |
-40 °C ~ +105 °C |
Αποθήκευση: -40~+125°CΜωλέξ |
| Συμμόρφωση |
RoHS, REACH SVHC |
Δικαίωμα χαμηλής περιεκτικότητας σε αλογόλη |
Οδηγός για το περιβάλλον και τη συγκόλληση
| Άρθρο |
Προδιαγραφές |
Σημειώσεις για τον Μηχανικό |
| Προφίλ συγκόλλησης με επανεξέταση |
260 °C μέγιστη διάρκεια κορύφους 5-10 δευτερολέπτων |
Μη υπερβαίνουν τους 265 °C. Αποφύγετε την παρατεταμένη έκθεση στη θερμότητα |
| Εγκατάσταση SMT |
Συνεργαζόμενα με ταινία και τροχό, συμβατά με το pick-and-place |
Δεν συνιστάται η χειροκίνητη συγκόλληση |
| Αντίσταση σε δονήσεις |
10-2000 Hz, 10 g |
Καμία διακοπή επαφής. |
| Αντίσταση σε κρούσματα |
50 g, 11 ms |
Συμμορφώνονται με το γενικό βιομηχανικό πρότυπο |
| Κατάσταση αποθήκευσης |
Θερμοκρασία 5-30 °C, υγρασία < 60% RH |
Προστασία από την υγρασία· αποφυγή διαβρωτικών αερίων |
Χαρακτηριστικά του προϊόντος
- Οριζόντια έξοδος με ορθή γωνία, κατάλληλη διαδρομή καλωδίων με πλευρική κατεύθυνση, μείωση της καταλήψεως κάθετου ύψους PCB
- Η πλήρης λειτουργία κλειδιού πόλωσης, αποφεύγει ζημιές αντιστροφικού ζευγαρώματος στο PCB και την ζώνη.
- Δοπλή δομή επαφής δέσμης, σταθερή επαφή υπό δονήσεις και κύκλο θερμοκρασίας
- Σημείωση SMT επιφανειακής τοποθέτησης, σύγκριση με το πρότυπο προφίλ επανεξέτασης ροής· συσκευασία ταινίας και τροχιάς για διάλεξη και τοποθέτηση
- Πολλαπλές διαμορφώσεις πινών: 2x6, 2x7, 2x8, 2x10, 2x12 θέσεις για ευέλικτη επιλογή έργου
- Κεφάλαιο: PA66 Νάιλον UL94V-0, επαφή: φωσφορικός χάλκινος, επικάλυψη: κασσίτερο-πάνω-νικέλιο/χρυσή λάμψη προαιρετική
- Συμμόρφωση με τις απαιτήσεις RoHS και REACH· υποστήριξη δοκιμής λαμπτήρα για οικιακές συσκευές και βιομηχανικά τελικά προϊόντα
Πλεονεκτήματα του προϊόντος
- Πιστοποιητικά PCB: Οριζόντια έξοδος ορθογώνιας γωνίας, επιλύει το σχεδιασμό κατακόρυφου περιβλήματος με περιορισμένο ύψος
- Αποτελεσματικότητα συναρμολόγησης: Πλήρης συσκευασία SMT με κυλίνδρους, άμεση προσαρμογή γραμμής SMT, κόψιμο κόστους χειροκίνητης συναρμολόγησης έναντι τύπου διατρυπής
- Αντι-Κατά λάθος σύμπλεξη: Ενσωματωμένο κλειδί πόλωσης, εξάλειψη κινδύνου αντίστροφης εισαγωγής για μαζική παραγωγή
- Ευέλικτη επιλογή κόστους: Κασσίτερος για μείωση του κόστους του κυκλώματος ισχύος· χρυσός φλας για υψηλής αξιοπιστίας διαδρομή σήματος
- Συμβατότητα από κοινού (drop-in): Φόρμα-σάρκα-λειτουργία συμβατή με το σύστημα Molex 43025 Micro-Fit 3.0, άμεση ανταλλαγή για υποκατάσταση BOM
- Ισχυρή αντι-δονήσεις: Διπλή δέσμη φωσφορικής μπρούντζου επαφής διατηρεί σταθερή αντίσταση υπό δονήσεις και θερμικούς κύκλους
- Ετοιμότητα πολλαπλών καρφίτσες: διαθέσιμα αποθέματα διπλής σειράς 6-12 πινών, υποστήριξη παραγγελιών πρωτοτύπου και μαζικής παραγωγής
Εφαρμογή
- Βιομηχανικός έλεγχος: PLC μονάδες, servo driver, ανιχνευτές ισχύος-σημείο σχοινί
- Καταναλωτικά ηλεκτρονικά προϊόντα: μονάδα τροφοδοσίας, οικιακή συσκευή, σύνδεση με κύριο πίνακα έξυπνου εξοπλισμού
- Νέα ενέργεια: σύστημα διαχείρισης μικρών μπαταριών, μονάδα φόρτισης, οδηγός ισχύος LED
- Εξοπλισμός γραφείου: Τυπωτής, σαρωτής, εσωτερική καλωδίωση τερματικού POS
- Ιατρική συσκευή (μη εμφυτευμένη): Εσωτερική διασύνδεση του εξοπλισμού δοκιμής
- Ασφάλεια και αυτοματοποίηση: Έλεγχος πρόσβασης, εξοπλισμός παρακολούθησης σύνδεση καλωδίου με καλώδιο
Οδηγός επιλογής πελατών
- Επιλογή αριθμού καρφίτσες: Επιβεβαιώστε τα απαιτούμενα κανάλια ισχύος + σήματος. Παρέχουμε παραλλαγές 2x6 / 2x7 / 2x8 / 2x10 / 2x12. Επικοινωνήστε μαζί μας για άλλες προσαρμογές αριθμού πιν.
- Επιλογή επικάλυψης:
- Τσιμένιο-νικέλιο: Γενικό κύκλωμα ισχύος, οικονομικά αποδοτικό, κανονικό εσωτερικό περιβάλλον
- Χρυσή λάμψη: Εξοπλισμός κρίσιμης σημασίας, υψηλής δόνησης, μακράς διάρκειας
- Συγκέντρωση PCB: Σχεδιασμένο για PCB FR-4 πάχους 0,8-1,6 mm· εξακριβώνεται το πρότυπο εδάφους πριν από την απελευθέρωση PCB.

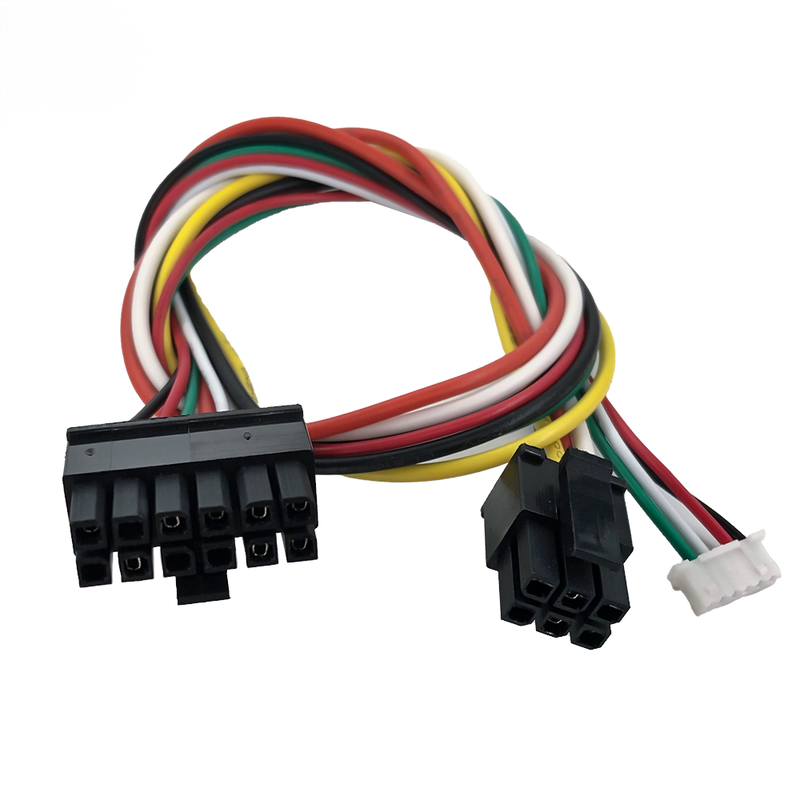

- Αντιπρόσωπος ζευγαρώματοςΕπιβεβαιώστε το εύρος AWG του τερματικού (20-30 AWG) για το καλώδιο μεγέθους Molex.
- Θερμική προειδοποίηση: Ακολουθήστε την συνιστώμενη καμπύλη επαναρρόφησης· η υπερβολική θερμοκρασία θα βλάψει το νάιλον.
- Περιβάλλον: Για περιβάλλον υψηλής υγρασίας / διαβρωτικού χαρακτήρα, επιλέξτε έκδοση επαφής με χρυσαφένιο επίχρισμα.
Γενικές ερωτήσεις
1Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στο καταλόγιό σαςΛογκ, μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
4Ε: Και ο χρόνος παράδοσης;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001, IQC, OQC, IPQC, QA καταλαμβάνουν το 10% του τμήματος ποιότητας μας.
8Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
9Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα για να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι συνεπάγεται πρόσθετο κόστος.
10Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
