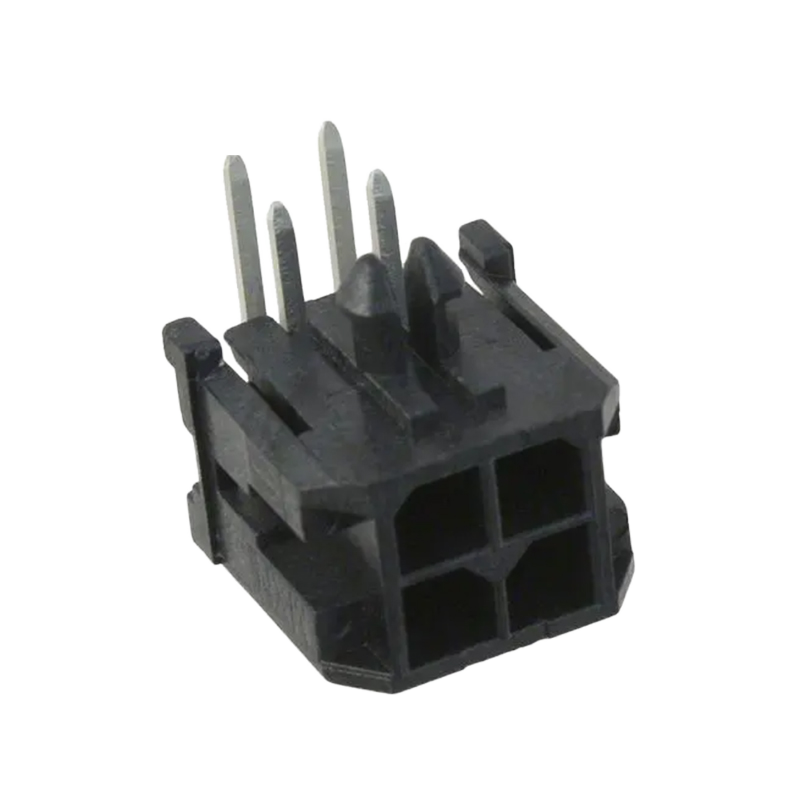

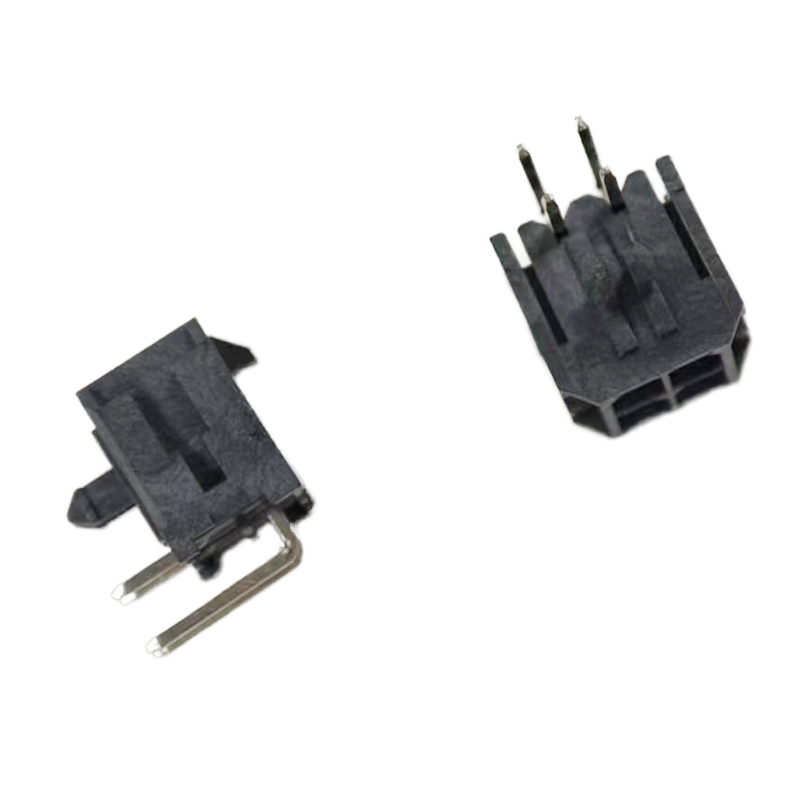

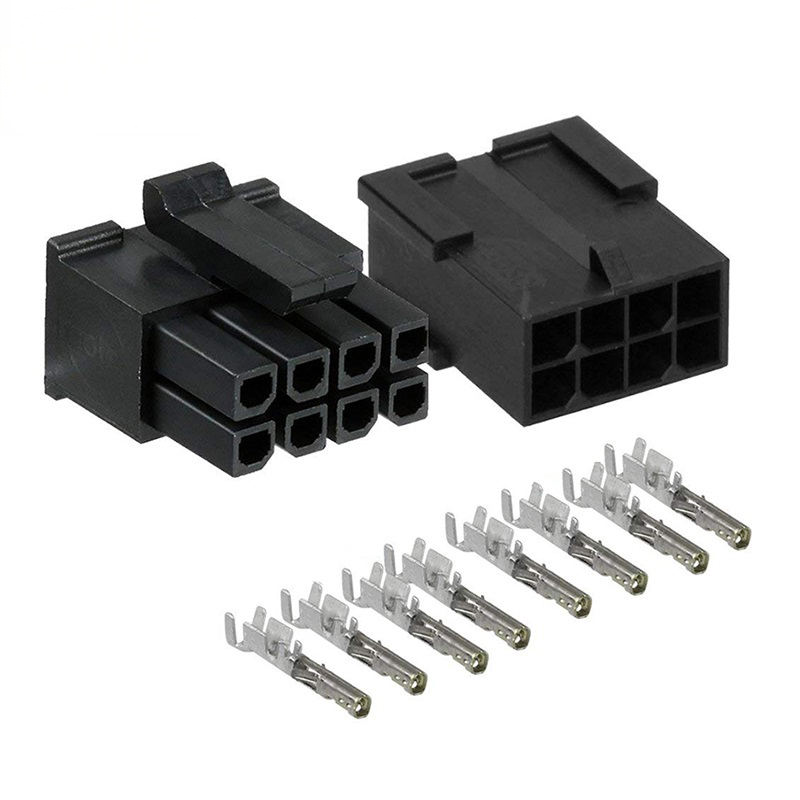

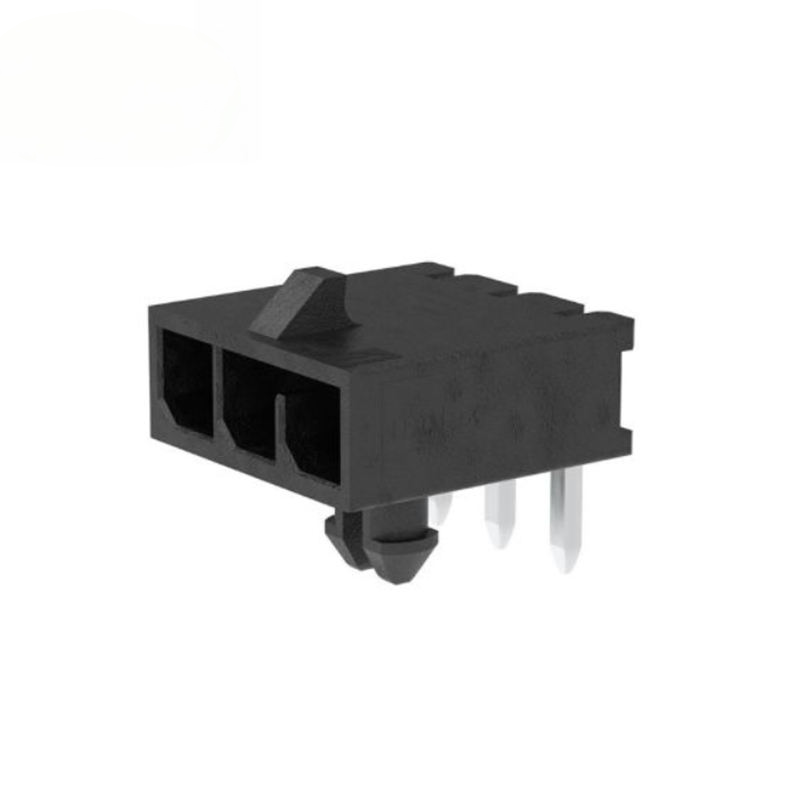

Molex 43045 Micro‐Fit 3,0 mm R/A Άνδρας Πιν επικεφαλίδες 2X2 / 6P / 8P / 12P διπλής σειράς ορθογώνιας MX3.0 PCB συνδέσεις
Σημαντικά σημεία του προϊόντος
- 30,0 mm πλάτος, διπλής σειράς δεξιάς γωνίας με διάτρητη ανδρική κεφαλίδα, συμβατή με τη σειρά Molex 43045 Micro‐Fit 3.0
- Διαθέσιμα: 6-pin / 8-pin / 12-pin, υβριδική σύνδεση ηλεκτρικής ενέργειας και σήματος
- Υψηλής θερμοκρασίας θήκη LCP UL94-V0, συμβατή με φως, διαθέσιμη επιλογή χαμηλής περιεκτικότητας σε αλογόλη
- Άνδρες καρφίτσες από κράμα χαλκού, ματ τσιμέντο / επιλογές επιλεκτικής επιχρυσοποίησης για διαφορετικές συνθήκες εργασίας
- Ενσωματωμένο κλειδί πόλωσης + καρφί κλειδαριού PCB, κατά της λάθος εισαγωγής και κατά της πτώσης κατά τη διάρκεια των δονήσεων
- Ιδανικό για τοποθέτηση PCB με περιορισμένο χώρο, συνδυάζεται με θήκη θηλυκού δοχείου σειράς 43025
Τεχνικές προδιαγραφές
Γενικές μηχανικές παραμέτρους
| Άρθρο |
Προδιαγραφές |
| Σειρά |
Micro‐Fit 3.0 (43045 συμβατό) |
| Πύργος |
30,00 mm |
| Αριθμός γραμμών |
Δύο σειρές |
| Διαθέσιμες θέσεις |
6P, 8P, 12P |
| Προσανατολισμός |
Διορθωτική γωνία (R/A) |
| Στυλ εγκατάστασης |
Μέσα από τρύπα (Through-Hole Solder) |
| Κύκλοι ζευγαρώσεως |
30 κύκλοι συνήθωςΜωλέξ |
| Δύναμη ζευγαρώματος / αποσύνδεσης |
Μέγιστο 8N / Min 2,4N ανά κυκλώμαΜωλέξ |
| Συνοπτικότητα |
≤ 0,15 mm για τις ουρές συγκόλλησης |
| Κλειδώσεις |
Ενσωματωμένο καρφί κλειδαριού PCB + κλειδί πόλωσης στερέωσης |
| Σύντροφος ζευγαρώματος |
Σειρά 43025 για θηλυκό δοχείο |
Χαρακτηριστικά υλικού και ηλεκτρικού
| Άρθρο |
Προδιαγραφές |
| Υλικό στέγασης |
Πλήρης γυαλί LCP, UL94-V-0, Μαύρο, Glow-Wire ικανό ≥775°C GWIT |
| Τερματικό υλικό |
Άλλα είδη από χάλυβα |
| Επιλογή επικάλυψης-Α |
Ματ κασσίτερο πάνω από νικέλιο (γενική εμπορική χρήση) |
| Επιλογή επικάλυψης-Β |
Επιλεκτικός χρυσός στην περιοχή επαφής + κασσίτερο στην ουρά συγκόλλησης (υψηλή αξιοπιστία) |
| Κατηγοριοποιημένο ρεύμα |
Μαξ 8,5A ανά επαφή (εξαρτάται από το διάμετρο του καλωδίου και την αύξηση της θερμοκρασίας) |
| Διορισμένη τάση |
600V AC/DC |
| Μέγιστη αντίσταση επαφής |
≤ 10 mΩ |
| Min Αντίσταση μόνωσης |
≥ 1000 MΩ |
| Ηλεκτρική αντίσταση τάσης |
1500V AC για 1 λεπτό, χωρίς βλάβη |
Οδηγός για το περιβάλλον και τη συγκόλληση
| Άρθρο |
Προδιαγραφές |
| Θέρμανση λειτουργίας |
-40 °C ~ +105 °C |
| Συμμόρφωση |
RoHS, REACH SVHC, χαμηλή περιεκτικότητα σε αλογόντα προαιρετικά |
| Μέθοδος συγκόλλησης |
Συμφωνία συγκόλλησης κυμάτων / IR reflow (through-hole pin) |
| Δυνατότητα εκκίνησης |
Μαξ 265 °C (όριο διαμονής 10 δευτερολέπτων) |
| Κατάσταση αποθήκευσης |
5-30 °C, 40-70% RH, αποφύγετε τα διαβρωτικά αέρια |
| Συσκευή |
Τραπέζι / ταινία & τροχιά διαθέσιμα για αυτόματη εισαγωγή |
Χαρακτηριστικά του προϊόντος
- Δύο σειρές 3,0 mm, δεξιά γωνία μέσω τρύπας, οριζόντια έξοδος καλωδίου
- Ενσωματωμένο κλειδί πόλωσης: αποφύγετε το αντίστροφο ζευγάρωμα, προστατεύστε το PCB και το σχοινί από ζημιές
- Εναρμόνιση του πλαστικού κλειδαριού: σταθερή κλειδαριά της κεφαλής στο PCB, αντίσταση στις δονήσεις
- Υψηλής απόδοσης πλαστικό περίβλημα LCP, αντέχει σε υψηλής θερμοκρασίας κορύφωση συγκόλλησης IR reflow
- Πολλαπλές επιλογές επικάλυψης: ματ κασσίτερο για έργα ευαίσθητα στο κόστος· επιλεκτικός χρυσός για υψηλό κύκλο / διαβρωτικό περιβάλλον
- Πλήρως περιτυλιγμένο σχεδιασμό πινών, αποτρέποντας τυχαία βραχυκύκλωμα από ξένα συντρίμμια
- Τυποποιημένος σύντροφος ζευγαρώματος: 43025 θηλυκή σειρά δεξαμενών, πλήρες οικοσύστημα διασύνδεσης Micro‐Fit 3.0
Πλεονεκτήματα του προϊόντος
- Φιλικό προς την διάταξη: Η οριζόντια έξοδος ορθογώνιας γωνίας μειώνει σημαντικά την απαίτηση κάθετου ύψους στο PCB, ιδανικό για στενό ντουλάπι και λεπτό περίβλημα συσκευής
- Έτοιμη για μαζική παραγωγή: Ο αυστηρός έλεγχος της συμπεριφάνειας μειώνει το ποσοστό ελαττωμάτων συγκόλλησης· η συσκευασία με δίσκο και τροχό υποστηρίζει την αυτόματη γραμμή συναρμολόγησης
- Ελαστικό κόστος: Εκδοχή επιχρυσωμένη για εξοπλισμό καταναλωτών με υψηλό κόστος· επιλεκτική επιχρυσωμένη για βιομηχανικό / υψηλής δόνησης εξοπλισμό μακράς διάρκειας
- Σχεδιασμός κατά της αποτυχίας: Κλειδί πόλωσης + περιτυλιγμένη καρφίτσα + καρφίτσα κλειδαριού PCB αποτρέπουν από κοινού την κακή σύνδεση, την χαλαρή σύνδεση και τον κίνδυνο βραχυκυκλώματος
- Πλήρης συμβατότητα οικοσυστήματος: άμεσος σύντροφος με τυποποιημένο Micro‐Fit3.0 43025 θηλυκό στεγασμό, χωρίς προσπάθεια επανασχεδιασμού για υπάρχοντα έργα με βάση το Molex
- Ανθεκτικό σε υψηλές θερμοκρασίες: Το περίβλημα LCP αποτρέπει την τήξη του πλαστικού κατά τη διάρκεια της διαδικασίας συγκόλλησης κυμάτων / επανεξέτασης, λιγότερο ποσοστό απόρριψης συναρμολόγησης
Εφαρμογή
- Βιομηχανική αυτοματοποίηση: PLC μονάδες, servo drives, βιομηχανικοί ελεγκτές, σύνδεση σήματος ισχύος αισθητήρα
- Datacom & networking: Δρομολογητές, διακόπτες, εσωτερική διανομή ενέργειας σε μικροδιαμετρικούς διακομιστές
- Καταναλωτικά ηλεκτρονικά προϊόντα: οικιακές συσκευές, μονάδες τροφοδοσίας, μονάδες διαχείρισης μπαταριών
- Ιατρικός εξοπλισμός: Σύνδεση εσωτερικής καλωδίωσης μη εμφυτευμένης ιατρικής συσκευής
- Νέα ενέργεια: μικρές μπαταρίες ισχύος, πίνακες ελέγχου φόρτισης
- Έξυπνο υλικό: Πύλη IoT, ενσωματωμένο πίνακα ελέγχου, εσωτερική καλωδίωση ρομποτικής
Οδηγός επιλογής πελατών
- Επιλογή αριθμού καρφίτσες: Επιβεβαιώστε την ποσότητα του κυκλώματος, επιλέξτε 6P / 8P / 12P σύμφωνα με το σχέδιο σας.
- Επιλογή επικάλυψης:
- Ματ κασσίτερο: Γενικό περιβάλλον εσωτερικού χώρου, χαμηλοί κύκλοι ζευγαρώσεως (< 30 φορές), προτεραιότητα κόστους
- Επιλεκτική επιχρυσωμένη επιχρίστωση: υψηλές δονήσεις, υγρό περιβάλλον, επαναλαμβανόμενοι κύκλοι ζευγαρώσεως, μακρά διάρκεια ζωής βιομηχανικών εξοπλισμών
- Σημείωση σχεδιασμού PCB: Πρόκειται για κεφαλίδα ορθογώνιας τρύπας, εφεδρική τρύπα κλειδαριού στο αποτύπωμα PCB. Ακολουθήστε αυστηρά τη διάταξη πινών του φύλλου δεδομένων για να αποφευχθεί η σύντομη συγκόλληση.
- Έλεγχος ζευγαρώματος: Πρέπει να συνδυάζεται με το θηλυκό περίβλημα της σειράς Micro‐Fit3.0 43025, ΜΗΝ αναμειγνύεται με άλλες σειρές μη Micro‐Fit 3,0.
- Τρέχουσα υποτίμηση: Απαλλαγή ρεύματος σε υψηλή θερμοκρασία περιβάλλοντος· μη λειτουργούν συνεχώς με πλήρη ισχύ 8,5A πάνω από τους 85 °C.
- Υπενθύμιση συνέλευσης: Δεν πρέπει να εφαρμόζεται υπερβολική πλευρική δύναμη μετά τη σύνδεση· η κολώνα κλειδώματος πρέπει να εισάγεται πλήρως στην τρύπα εντοπισμού PCB.
