2.54mm Pitch Black 2x5pin Box Header Connector DIP Δυο-ρομη Pin Socket Προσαρμόσιμες επικεφαλίδες & καλώδια

2.54mm Pitch Black 2x5pin Box Header Connector DIP Δυο-ρομη Pin Socket Προσαρμόσιμες επικεφαλίδες & καλώδια

Ειδικότερα

• 2.54mm βιομηχανικό πρότυπο 0.1 ̊ κλίση, διπλή σειρά 2 × 5Pin (10 θέσεις) DIP μέσω τρύπας τοποθέτηση, άμεσα συμβατή με τα κύρια σύνολα καλωδίων IDC ταινία
• Καλυμμένο μαύρο περίβλημα PBT UL94V-0 με τρύπα κλειδιού κατά της εσφαλμένης εισαγωγής, αποφεύγει την αντίστροφη ζεύξη και την κάμψη των καρφίτσες κατά τη μαζική συναρμολόγηση
• Οι τετράγωνες επαφές από χαλκό υποστηρίζουν επιλογές επίστρωσης χρυσού / κασσίτερου, σταθερή μετάδοση σήματος υπό συνθήκες δονήσεων
• Πλήρης εξατομίκευση: μήκος πινών, απουσία πινών, πάχος επικάλυψης, συμβατότητα καλωδίου διαθέσιμη. Συμμόρφωση RoHS & REACH για παγκόσμια έργα
• Η ανθεκτική συγκόλληση DIP μέσω τρύπας παρέχει ανώτερη μηχανική δύναμη κράτησης για εφαρμογές PCB βιομηχανικής κλάσης

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

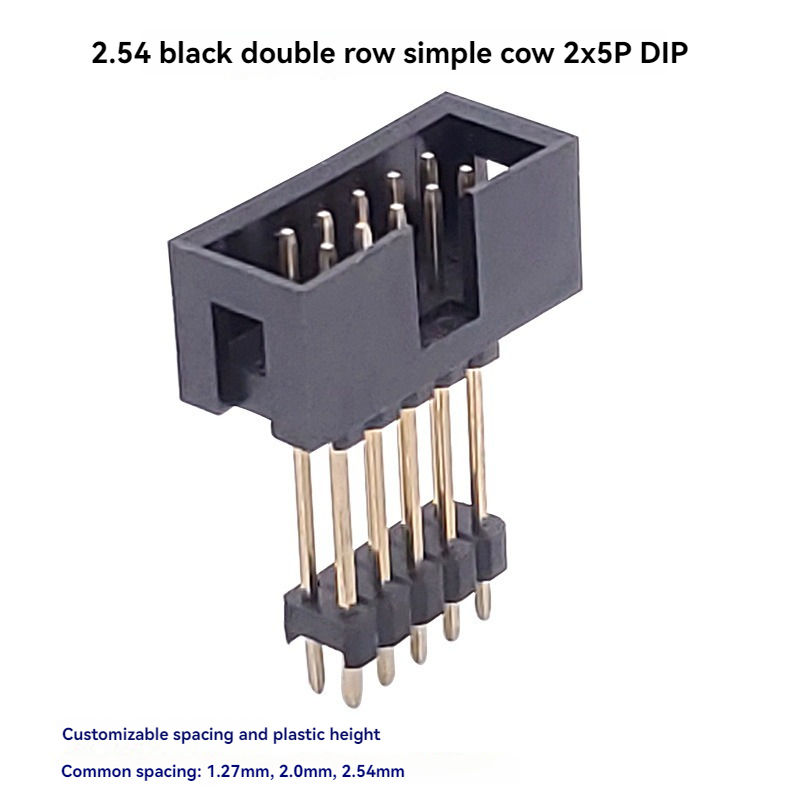

Αυτό το 2,54mm βάθος 2 × 5Pin διπλής σειράς κεφαλίδα κουτί (εμβλύμισε κεφαλίδα) είναι ένα DIP μέσω-τρύπα τύπου αρσενικό σύνδεσμο PCB. Εξοπλισμένο με ένα προστατευτικό πλαστικό πετσέτα και πόλωση κλειδί,είναι σχεδιασμένο για διασύνδεση καλωδίου-στο-πίνακα και πλατφόρμας-στο-πίνακαΤο μαύρο μονωτήρα επιβράδυνσης φλόγας εξασφαλίζει σταθερότητα παραγωγής.και ταιριάζει με το καλώδιο στερέωμα για να ικανοποιήσει πρωτότυπο, της μαζικής παραγωγής και των απαιτήσεων του έργου OEM.

Χαρακτηριστικά του προϊόντος

1. Τυποποιημένο 2,54mm διάσταση, διπλή σειρά 2 × 5P συνολικά 10 επαφές, DIP ευθεία μέσα από τρύπα PCB τοποθέτηση
2. Το περιβαλλόμενο περίβλημα προστατεύει τις καρφίτσες από παραμόρφωση κατά τη χειρισμό, τη συναρμολόγηση και τη μεταφορά
3. Ενσωματωμένη θέση κλειδιού πόλωσης για την αποτροπή της αντίστροφης εισαγωγής, μείωση του κινδύνου βραχυκυκλώματος στην παραγωγή σε όγκο
4. Μαύρο PBT UL94V-0 φλεγμονώδης περίβλημα, ευρύ εύρος θερμοκρασίας λειτουργίας
5. Κεραμίδες επαφής από τετράγωνο χαλκό, πολλαπλές εναλλακτικές επικάλυψεις (κασσίτερο, χρυσός φλας, επιλεκτικός χρυσός)
6. Υψηλή προσαρμοστικότητα: μήκος πινών, ειδική διάταξη ελλείψεων πινών, εξατομικευμένο πάχος επικάλυψης, ταιριασμένες θήκες σύρματος
7. Συμμόρφωση RoHS, REACH· κατάλληλη για αυτοματοποιημένη συναρμολόγηση και χειροκίνητες ροές εργασίας συγκόλλησης
8. Τέλεια διαλειτουργικότητα με τα διαθέσιμα συνδέσμους καλωδίων IDC 2,54 mm

Πλεονέκτημα προϊόντος

1. Συγκρότημα κατά σφαλμάτων: Κεφαλή + κλειδί πόλωσης εξαλείφουν ζημιές από την αντίστροφη εισαγωγή, χαμηλότερο ποσοστό ελαττωμάτων για μαζική παραγωγή, σε σύγκριση με τα κεφαλιά καρφίτσες χωρίς κέφαλο
2. Σημαντική μηχανική αξιοπιστία: Η συγκόλληση DIP μέσω τρύπας παρέχει πολύ ισχυρότερη κατακράτηση PCB από την έκδοση SMT, έχει καλή απόδοση σε σενάρια συγκρούσεων και δονήσεων
3. Ευρεία συμβατότητα: Ταιριάζει πλήρως με τις εμπορικές πρίζες καλωδίων IDC 2,54 mm, συντομεύει τον κύκλο προμήθειας εξαρτημάτων για τους μηχανικούς
4. Ευέλικτη δυνατότητα προσαρμογής: Υποστηρίζει τροποποιημένο μήκος πινών, σχεδιασμό ελλείψεων πινών, μεταβλητό πάχος χρυσού και υποστήριξη καλωδίων για μη τυποποιημένες απαιτήσεις έργου
5. Σύγκριση κόστους-αποτελεσμάτων: Τσιμέντο έκδοση για μεγάλα καταναλωτικά αγαθά, χρυσή έκδοση για επαναλαμβανόμενες δοκιμές / πύλες εντοπισμού; μία πλατφόρμα αριθμού μέρους καλύπτει πολλαπλά επίπεδα κόστους
6. Συνεπής έλεγχος ποιότητας: Απαραίτητη διαμετρική επιθεώρηση των τετραγωνικών πινών και της θέσης του κλειδιού του περιβλήματος για τη διασφάλιση της συνέπειας ζεύξης σε κάθε παρτίδα

Εφαρμογή

• Τεχνικές μονάδες ελέγχου, διεπαφές σήματος περιφερειακών συσκευών PLC
• Διαδικτυακές συνδέσεις μεταξύ συσκευών IoT, πύλη και αισθητήρων
• Μηχανές και συσκευές για την κατασκευή ή την κατασκευή ηλεκτρικών συσκευών για την παραγωγή ηλεκτρικών συσκευών
• Εξοπλισμός αυτοματισμού, μεταφορά σήματος από ελεγκτή
• Καταναλωτικά ηλεκτρονικά είδη, οικιακές συσκευές
• Ρομποτική, εξοπλισμός παρακολούθησης ασφαλείας
• Πίνακες πρωτότυπων, κιτ ανάπτυξης, εκπαιδευτικό ηλεκτρονικό εξοπλισμό

Επιλογές προσαρμογής

1. Τύπος εγκατάστασης: Επιλέξτε αυτή την ευθεία έκδοση DIP όταν οι πρίζες συνδέσμου ζεύξης είναι κατακόρυφες από την επάνω πλευρά του PCB. Επιλέξτε την παραλλαγή δεξιάς γωνίας εάν το καλώδιο βγαίνει οριζόντια από την άκρη του PCB
2. Επιλογή επικάλυψης:
   • Επεξεργασία με κασσίτερο: ιδανικό για την ενιαία συναρμολόγηση του τελικού προϊόντος, οικονομικά αποδοτικό
   • Χρυσό φλας / επιλεκτικό χρυσό: Επιλέξτε για τις διεπαφές δοκιμής, τις θύρες αποδιορθώσεως, τις ενότητες που απαιτούν συχνή αποσύνδεση.
3. Επιβεβαιώστε ζευγάρι ζευγαρώματος: Κατά το σχεδιασμό PCB, βεβαιωθείτε ότι ο εταίρος ζευγαρώματος είναι η τυπική 2.54mm IDC πρίζα ταινίας; μην βασίζεστε μόνο στην τιμή γωνίας, διπλό έλεγχο του περίγραμμα του σπιτιού και της θέσης του κλειδιού
4. Προσαρμοσμένο μήκος καρφίτσας: Κανονικό μήκος πινών για PCB 1,6 mm. Ενημερώστε μας εάν χρειάζεστε μεγαλύτερες / μικρότερες πινές διάτρησης για παχιά ή λεπτή πλακέτα κυκλωμάτων
5. Περιβαλλοντική κατάσταση: Για βιομηχανικό περιβάλλον υψηλών δονήσεων, δώστε προτεραιότητα σε μια κεφαλίδα DIP αντί για μια κεφαλίδα πινάκων χωρίς κάλυψη για καλύτερη προστασία κατά της κακής αντιστοίχισης
6. Ειδική διάταξη: Επικοινωνήστε με την ομάδα μηχανικών μας εάν χρειάζεστε μια διάταξη ελλείψει-pin ή προσαρμοσμένη θέση εγκοπής κλειδί
