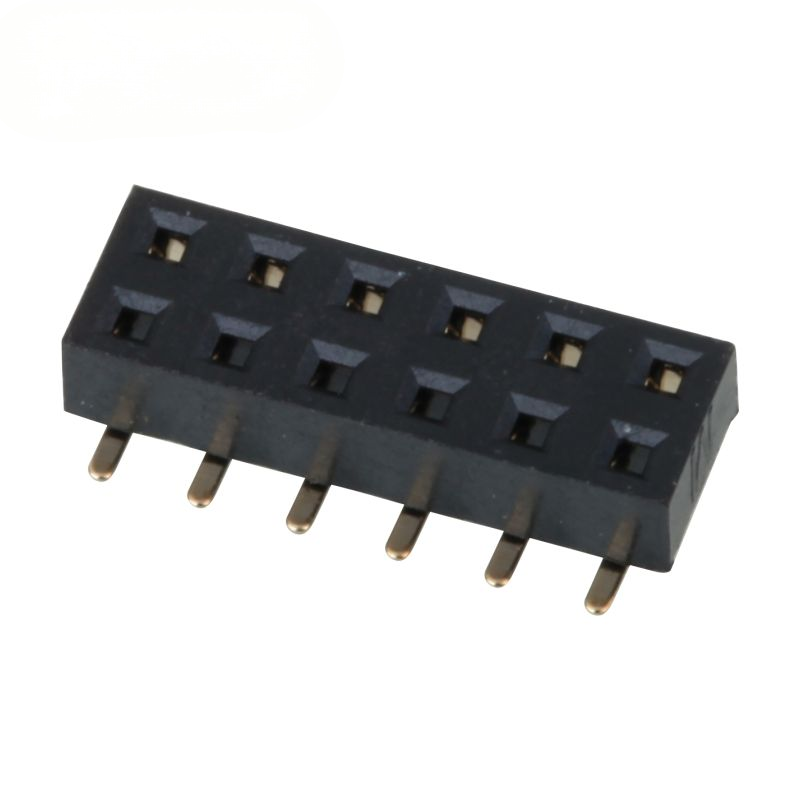

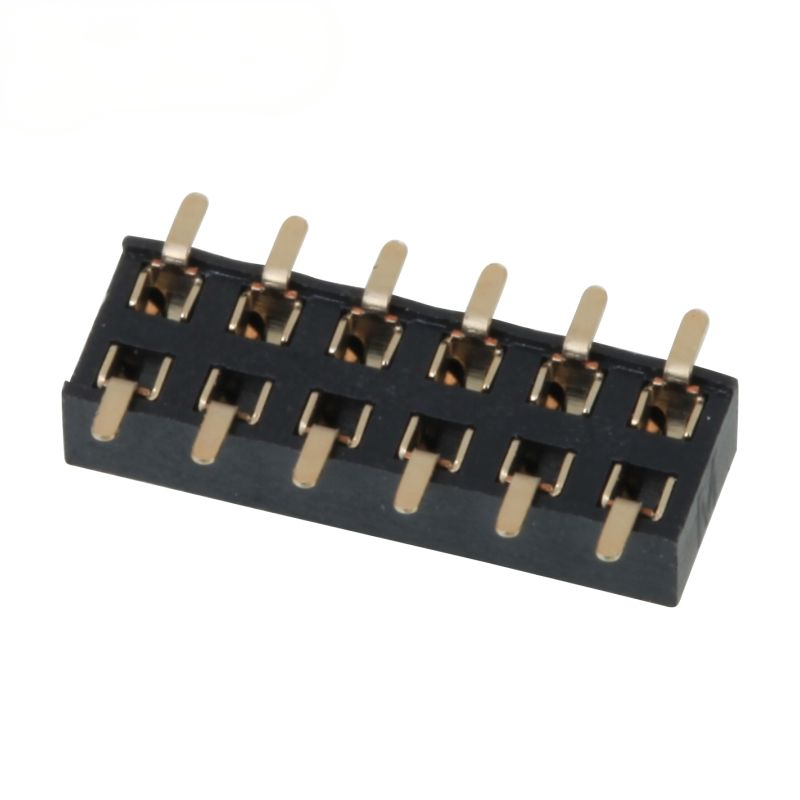

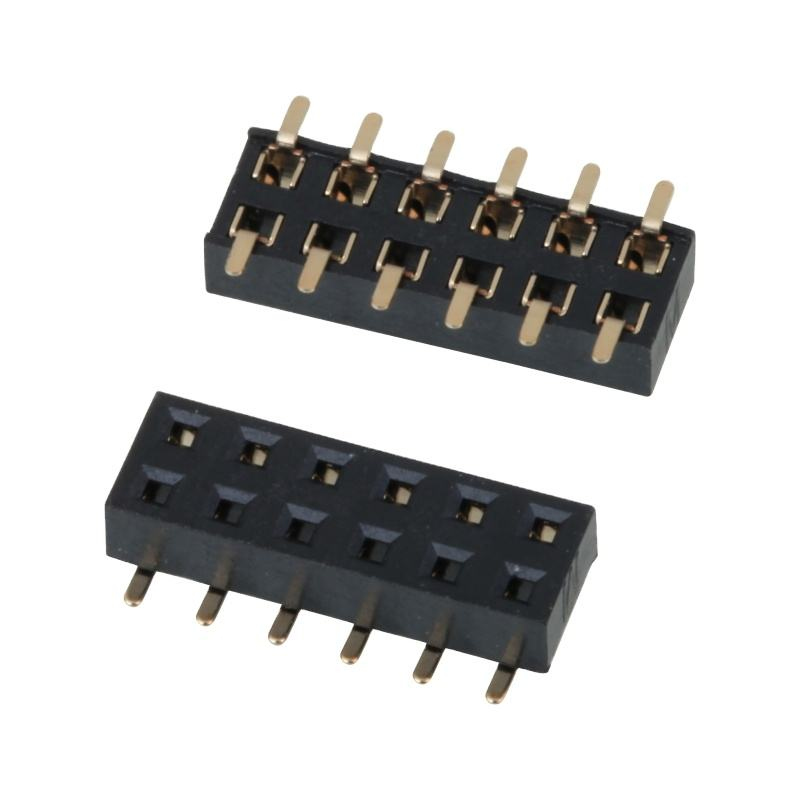

Υποδοχή θηλυκού ακροδέκτη SMD 2.0mm Διπλής Σειράς Κάτω Εισόδου Επιχρυσωμένος Ακροδέκτης Θηλυκού

SMD 2.0mm Connector Γυναικεία κεφαλίδα Διπλής σειράς κάτω είσοδος Χρυσό επιχρισμένη καρφίτσα Γυναικεία κεφαλίδα

Ειδικότερα

• Το SMT διπλής σειράς σχεδιασμού από κάτω εξοικονομεί χώρο στην κορυφή του PCB, ιδανικό για συμπαγή διάταξη στοιβαγμένης πλακέτας
• 20,0 mm πλάτος, ισορροπεί τη μείωση του αποτυπώματος και τη μηχανική ανθεκτικότητα έναντι του προτύπου 2,54 mm
• Χρυσόχρυσα πινάκια επαφής: χαμηλή αντίσταση επαφής, αντιοξειδωτική, σταθερή μετάδοση σήματος για μακροχρόνια λειτουργία
• Υψηλής θερμοκρασίας περίβλημα PA6T UL94V-0, υποστηρίζει την επανειλημμένη συγκόλληση, συσκευασία ταινίας-τροχιάς για γραμμές αυτοσυναρμολόγησης
• Ευρεία προσαρμογή αριθμού καρφίτ: 2×2 έως 2×40 θέσεις, OEM ύψος καρφίτ & πάχος επικάλυψης διαθέσιμο
• Συμμόρφωση με το RoHS / REACH, πληροί τις παγκόσμιες απαιτήσεις βιομηχανικής ηλεκτρονικής

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

Χαρακτηριστικά του προϊόντος

1. Τερματικά SMT με πτέρυγα γλάρου από την κάτω είσοδο· χωρίς έκθεση καρφίτσες πάνω από τον μονωτή, αποφεύγει τις παρεμβολές των συστατικών στο ανώτατο στρώμα PCB
2. Διπλή διάταξη σειράς, πλάτος 2,0 mm, ρυθμιζόμενη μέτρηση καρφίτσες από 2 × 2 έως 2 × 40 θέσεις
3. Επικοινωνία: βάση από κράμα ορείχαλκου με επίστρωση χρυσού πάνω από νικέλιο· προσαρμόσιμο πάχος χρυσού (3 μin ~ 30 μin)
4. Οικισμός: θερμοπλαστικό PA6T υψηλής θερμοκρασίας, επιβραδυντικό φλόγας UL94V-0, μαύρο χρώμα, ανθεκτικό σε θερμικά σοκ από επανειλημμένη ροή
5. Πρότυπο συσκευασίας με ταινία και ρολόι· προαιρετική συσκευασία σωλήνων για πρωτότυπα και μικρές παρτίδες παραγωγής
6. Σκληρή διαμετρική συνέπεια· σταθερή δύναμη ζεύξης, μειώνει τον κίνδυνο διαλείπουσας σύνδεσης μετά από επαναλαμβανόμενους κύκλους σύνδεσης

Πλεονέκτημα προϊόντος

1. Μία μοναδική τιμή SMT χαμηλότερης εισόδουΟι σχεδιαστές μπορούν να τοποθετήσουν ευαίσθητα σε ύψος στοιχεία απευθείας πάνω από την περιοχή των συνδέσεων,βελτιώνοντας σημαντικά την ευελιξία της διάταξης των συμπαγών στοιβαγμένων PCB σε σύγκριση με τις κατακόρυφες επικεφαλίδες SMD
2. Οι χρυσοκάλυβες επαφές αποτρέπουν την οξείδωση, λειτουργούν αξιόπιστα σε υγρά βιομηχανικά περιβάλλοντα, μειώνοντας το ποσοστό αποτυχίας πεδίου για κυκλώματα σήματος.
3. Το περίβλημα υψηλής θερμοκρασίας PA6T εξαλείφει τον κίνδυνο τήξης/απομόρφωσης κατά τη διάρκεια της επανεξέτασης χωρίς μόλυβδο, συμβατό με τις τυποποιημένες γραμμές παραγωγής SMT, χωρίς να απαιτείται ειδική προσαρμογή της διαδικασίας.
4. Ευρύ φάσμα αριθμού πινών + προσαρμόσιμο πάχος επικάλυψης, υποστηρίζει την έρευνα και την ανάπτυξη πρωτοτύπων και τα έργα OEM μεγάλου όγκου.
5. Σταθερή δύναμη ζεύξης: ούτε πολύ χαλαρή ώστε να προκαλεί κακή επαφή ούτε πολύ σφιχτή ώστε να προκαλεί δυσκολία συναρμολόγησης.
6. Απαραίτητη εξέχουσα διαστασιακή επιθεώρηση, σταθερό αποτύπωμα. Εύκολη δημιουργία βιβλιοθήκης αποτυπωμάτων για το σχεδιασμό PCB.

Εφαρμογή

• Βιομηχανικές πλακέτες ελέγχου και ενότητες πύλης IoT
• Ενσωματωμένη πληροφορική, βοηθητική διασύνδεση με μία μόνο πλακέτα
• Υλικό έξυπνου σπιτιού, μονάδες αισθητήρων
• Ηλεκτρονικοί ιατρικοί βοηθητικοί εξοπλισμός
• Περιφερειακό υλικό δικτύου
• Συγκροτήματα ηλεκτρονικών συσκευών εσωτερικού μη ασφαλείας αυτοκινήτων
• Καταναλωτικά ηλεκτρονικά προϊόντα, περιφερειακές μονάδες οθόνης

Επιλογές προσαρμογής

1. Επιβεβαιώστε τον αριθμό των πινών: επιλέξτε θέσεις διπλής σειράς (2 × N) σύμφωνα με την ποσότητα του καναλιού σήματος/δύναμης.
2. Κατεύθυνση τοποθέτησης: διαλέξτε αυτόSMD κάτω εισόδουόταν χρειάζεστε μηδενική προεξοχή πινών στην επάνω πλευρά του PCB· μην επιλέξετε εάν χρειάζεστε συγκόλληση μέσω τρύπας.
3. Απαιτούμενη επικάλυψη:
   • Σημαντική συσκευή / συσκευή εσωτερικού καταναλωτή: χρυσή λάμψη (3 μin ~ 6 μin) για το ισοζύγιο κόστους
   • Βιομηχανικό περιβάλλον υψηλής υγρασίας: επιλέξτε μεγαλύτερο πάχος χρυσού ≥10 μin
4. Προϋπόθεση επαναρρόφησης: ακολουθήστε το προφίλ συγκόλλησης μας· μην υπερβαίνετε τη μέγιστη θερμοκρασία 245 °C.
5. Συνεργάτης ζευγαρώματος: πρέπει να ταιριάζει με το πρότυπο 2,0 mm πλάτος αρσενικής κεφαλής καρφίτσας· να επαληθεύεται το μηχανικό ύψος ζευγαρώματος πριν από την παραγγελία μάζας.
6. Συσκευασία: επιλεγμένη ταινία-τροχιά για αυτόματη SMT· σωλήνας για εργαστηριακή πρωτότυπη κατασκευή.
