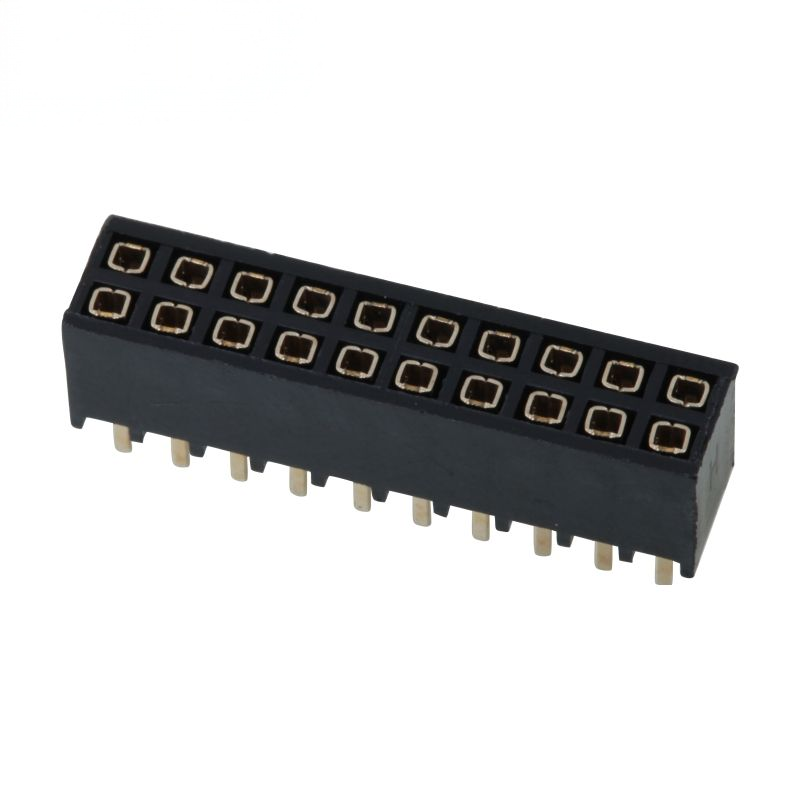

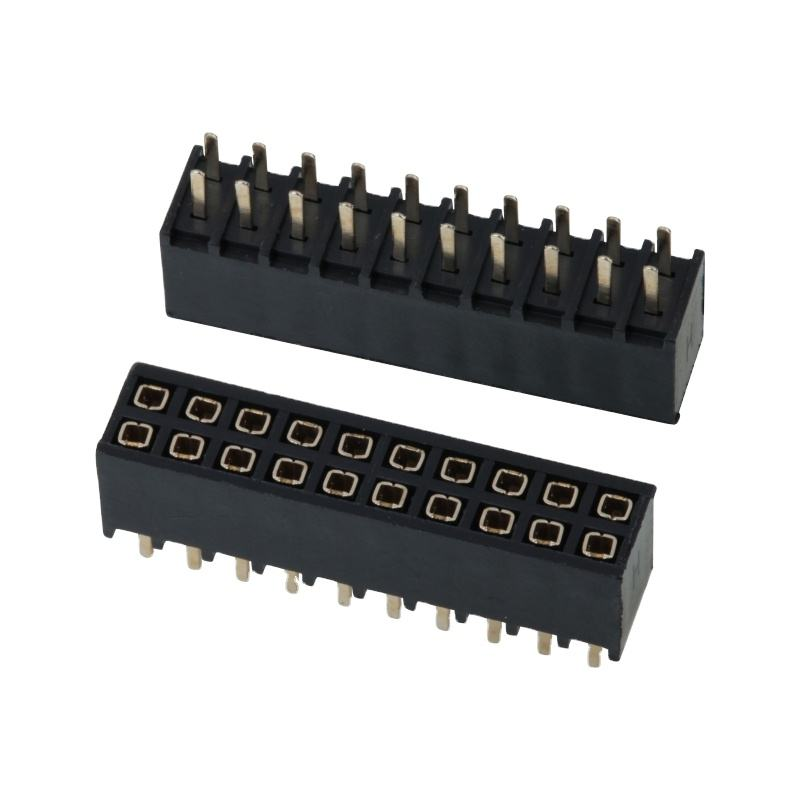

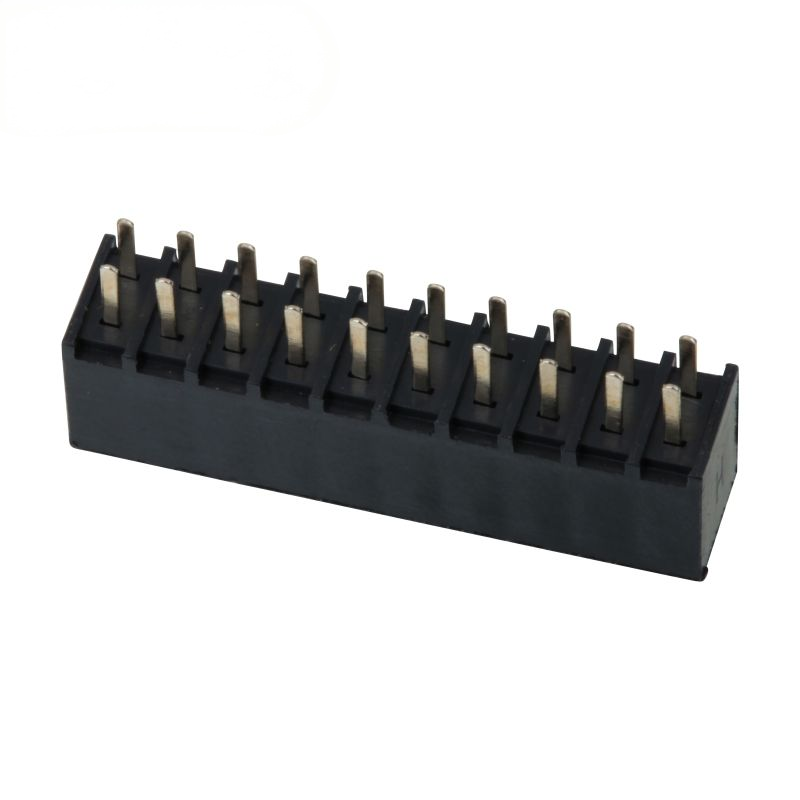

DIP Γυναικεία κεφαλίδα 2,54 mm Πίτσα Διπλή σειρά Γυναικεία ευθεία κεφαλίδα Socket Pin Strip Connector

Θηλυκή Κεφαλή DIP 2.54 mm Βήμα Διπλής Σειράς Θηλυκή Ευθεία Κεφαλή Υποδοχής Σύνδεσης Καρφίτσας

Επισήμανση

• Βιομηχανικού προτύπου διπλής σειράς κεφαλή θηλυκού τύπου DIP με βήμα 2.54 mm (0.100"), πλήρης διαλειτουργικότητα με τυπικές αρσενικές κεφαλές ακροδεκτών 2.54 mm
• Ακροδέκτες επαφής από φωσφορούχο μπρούντζο, προαιρετική επιχρύσωση/επιμετάλλωση με κασσίτερο, σταθερή επαφή υπό δονήσεις & συχνές συνδέσεις
• Περίβλημα PBT υψηλής θερμοκρασίας UL94-V0, συμβατό με διαδικασίες συγκόλλησης με κυματοειδή ροή & χειροκίνητης επανεπεξεργασίας
• Ευρύ φάσμα αριθμού ακροδεκτών 2x2P - 2x40P, διαθέσιμο προσαρμοσμένο μήκος ουράς ακροδέκτη / ύψος μονωτή για έργα OEM
• Συμβατό με RoHS & REACH, οικονομικά αποδοτική λύση σύνδεσης για στοίβαξη πλακετών-προς-πλακέτα & πρωτοτυποποίηση

Περιγραφή προϊόντος

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά Προϊόντος

1. Διπλής σειράς ευθεία κάθετη στήριξη DIP through-hole, στιβαρή μηχανική αγκύρωση PCB έναντι κραδασμών & δονήσεων
2. Τυπικό βήμα 2.54 mm, πλήρως συμβατό με κύρια αποτυπώματα αρσενικών κεφαλών 2.54 mm και εξαρτήματα έτοιμα προς χρήση
3. Ελατήρια επαφής από φωσφορούχο μπρούντζο διατηρούν σταθερή δύναμη επαφής κατά τους κύκλους σύνδεσης, αντιστέκονται στη χαλάρωση της επαφής
4. Μαύρος μονωτής PBT UL94-V0 επιβραδυντικός φλόγας, αντέχει στη θερμική καταπόνηση της συγκόλλησης με κυματοειδή ροή χωρίς παραμόρφωση
5. Ευέλικτες επιλογές επιμετάλλωσης: επιμεταλλωμένο με κασσίτερο για γενική χρήση· επιμετάλλωση με νικέλιο-υπόστρωμα-χρυσό για απόδοση κατά της οξείδωσης σε σκληρά περιβάλλοντα
6. Κάλυψη αριθμού ακροδεκτών: 2x2P έως 2x40P· υποστηρίζονται προσαρμοσμένο μήκος ουράς ακροδέκτη και ύψος περιβλήματος
7. Συμβατό με RoHS/REACH, παρέχεται σε σακούλα χύμα ή κουτί για συναρμολόγηση μεγάλου όγκου

Πλεονέκτημα Προϊόντος

1. Ισχυρή συγκράτηση PCB: Η συγκόλληση DIP through-hole προσφέρει πολύ καλύτερη μηχανική σταθερότητα από τις κεφαλές SMT για εξοπλισμό επιρρεπή σε δονήσεις, αποτρέποντας την αποκόλληση του συνδετήρα από την PCB.
2. Πλήρης συμβατότητα οικοσυστήματος: Το βιομηχανικό πρότυπο βήμα 2.54 mm μειώνει τον κίνδυνο προμήθειας εξαρτημάτων· άμεση αντικατάσταση για κύρια ισοδύναμα της αγοράς.
3. Διπλής σειράς διάταξη υψηλής πυκνότητας: Ο σχεδιασμός διπλής σειράς συσκευάζει περισσότερα κανάλια σήματος σε μικρότερο αποτύπωμα PCB σε σύγκριση με λύσεις μονής σειράς, εξοικονομεί χώρο στην πλακέτα.
4. Λύση επιμετάλλωσης διπλής ποιότητας: Η παραλλαγή με επιμετάλλωση κασσίτερου ελέγχει το κόστος BOM για προϊόντα εμπορικής ποιότητας· η επιλογή επιχρυσωμένης μετριάζει την οξείδωση για συσκευές εξωτερικού χώρου / υψηλής υγρασίας με μεγάλη διάρκεια ζωής.
5. Γρήγορη επανάληψη έργου: Έτοιμα προς χρήση τυπικοί αριθμοί ακροδεκτών για γρήγορη πρωτοτυποποίηση· διαθέσιμες προσαρμοσμένες διαστάσεις για μαζική παραγωγή OEM.
6. Φιλικό προς τη συναρμολόγηση: Ο μονωτής αντέχει στην παραμόρφωση θερμότητας από τη συγκόλληση με κυματοειδή ροή, χαμηλότερο ποσοστό απόρριψης συναρμολόγησης σε γραμμές παραγωγής SMT / συγκόλλησης με κυματοειδή ροή.

Εφαρμογή

• Πλακέτες βιομηχανικού ελέγχου, μονάδες περιφερειακών PLC
• Ενσωματωμένα συστήματα, υπολογιστές μονής πλακέτας, πλακέτες ανάπτυξης
• Πύλες αισθητήρων IoT, υλικό έξυπνου σπιτιού
• Εξοπλισμός δοκιμών & μετρήσεων
• Μονάδες βοηθητικού ελέγχου ρομποτικής
• Βοηθητικά ηλεκτρονικά εσωτερικού αυτοκινήτου
• Μονάδες μη κρίσιμων σημάτων ιατρικών συσκευών
• Καταναλωτικά ηλεκτρονικά, εξοπλισμός πρωτοτυποποίησης & DIY

Επιλογές προσαρμογής

1. Επιβεβαίωση διαμόρφωσης ακροδεκτών: Ορίστε τη συνολική ποσότητα ακροδεκτών (2xN), διάταξη διπλής σειράς· επαληθεύστε αυστηρά την αντιστοίχιση του βήματος της αρσενικής κεφαλής και της απόστασης των σειρών στα 2.54 mm.
2. Έλεγχος στήριξης: Επιλέξτε την ευθεία έκδοση DIP όταν απαιτείται ισχυρή αντίσταση σε μηχανικούς κραδασμούς· επιλέξτε την έκδοση υπό γωνία αν απαιτείται πλευρική σύνδεση.
3. Επιλογή επιμετάλλωσης:
   • Επιμετάλλωση κασσίτερου: εσωτερικές εμπορικές συσκευές, περιβάλλον κανονικής υγρασίας, έργα ευαίσθητα στο κόστος.
   • Επιμετάλλωση χρυσού: εξωτερικός χώρος, υψηλή υγρασία, μεγάλη διάρκεια ζωής, συχνά σενάρια σύνδεσης-αποσύνδεσης.
4. Επικύρωση αποτυπώματος PCB: Επιβεβαιώστε ότι η διάμετρος της οπής της PCB ταιριάζει με τη διάσταση του ακροδέκτη DIP· ελέγξτε το ύψος του μονωτή για να αποφύγετε μηχανική παρεμβολή με τα γύρω εξαρτήματα.
5. Θερμική αντιστοίχιση: Εάν εφαρμόζεται διαδικασία συγκόλλησης με κυματοειδή ροή, επιβεβαιώστε ότι το υλικό του μονωτή πληροί την απαίτηση θερμοκρασίας συγκόλλησης.
6. Προσαρμοσμένη απαίτηση: Υποβάλετε σχέδιο για μη τυπικό μήκος ουράς ακροδέκτη, ύψος μονωτή ή ειδικό αριθμό ακροδεκτών.
