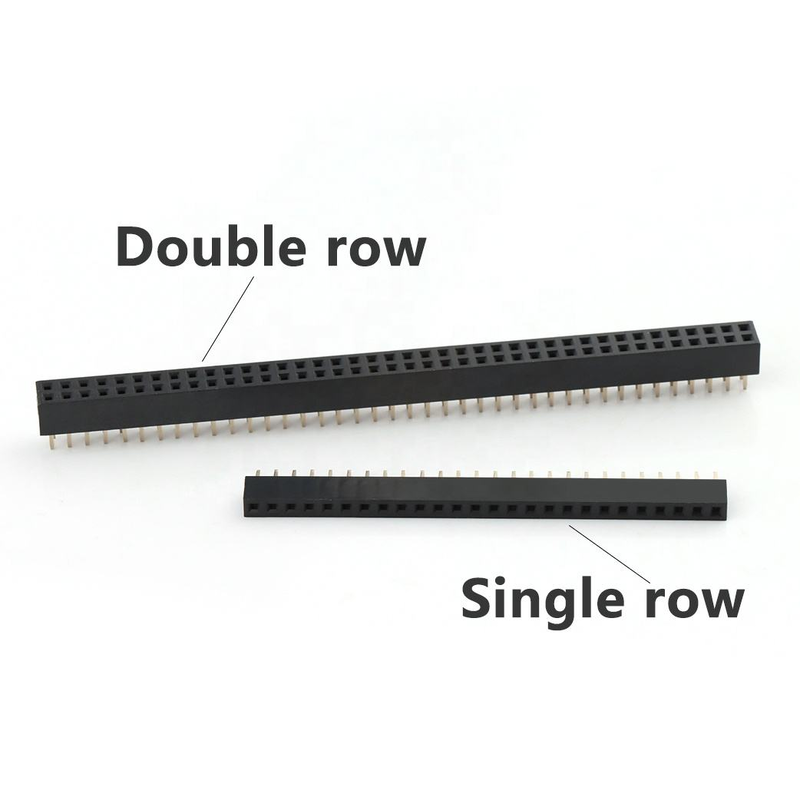

2.0mm Pitch Θηλυκή Κεφαλή Καρφιών SMT 2*9pin Διπλής Σειράς Κεφαλή Καρφιών Συνδετήρας

Επισήμανση

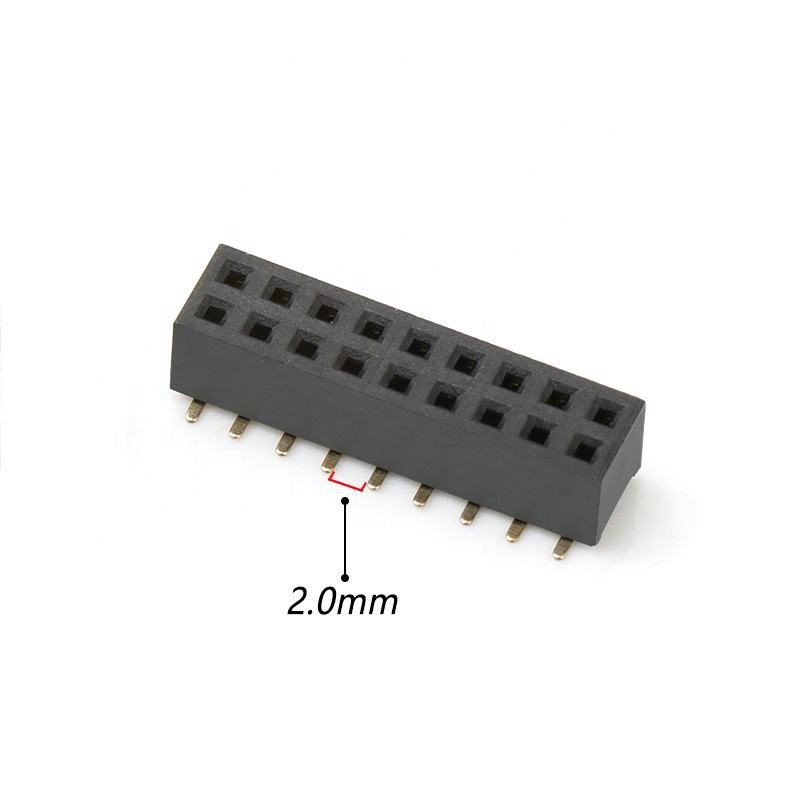

• Βήμα 2.0mm, διπλής σειράς 2×9Pin SMT σχεδιασμός επιφανειακής στήριξης, εξοικονομεί χώρο στην πλακέτα PCB σε σχέση με το αντίστοιχο 2.54mm
• Περίβλημα PA6T υψηλής θερμοκρασίας, συμβατό με τυπικές γραμμές συναρμολόγησης συγκόλλησης με αναρροή
• Επαφές από φωσφορούχο μπρούντζο, προαιρετική επιχρύσωση, σταθερό σήμα & χαμηλή αντίσταση επαφής
• Τυπικό αποτύπωμα, άμεση αντικατάσταση για ισοδύναμα της κύριας βιομηχανίας
• Συμβατό με RoHS & REACH; συσκευασία σε δίσκο για μαζική παραγωγή SMT υψηλού όγκου

Οι κεφαλές καρφιών είναι άκαμπτοι μεταλλικοί συνδετήρες που συγκολλώνται σε μια πλακέτα κυκλώματος και προεξέχουν για να λάβουν σύνδεση από μια θηλυκή υποδοχή. Ενώ οι κεφαλές καρφιών (συχνά αναφέρονται ως PH, ή κεφαλές) είναι αρσενικές εξ ορισμού, οι θηλυκές ισοδύναμες είναι επίσης αρκετά συνηθισμένες, και τις αναφέρουμε ως θηλυκές κεφαλές (FH) ή συνδετήρες κεφαλής.
Βήμα:1.27mm/2.0mm/2.54mm
Υλικό: Υλικό Μονωτή: PA6T/PBT
Υλικό Επαφής: Μπρούντζος/Φωσφορούχος Μπρούντζος
Σχήμα: Καμπύλο/Ευθύ
Καρφί:2-40Pin
Ύψος:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Περιγραφή Προϊόντος

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά Προϊόντος

1. Διπλής σειράς διαμόρφωση 2×9Pin, 18 συνολικές θέσεις επαφής για μετάδοση σήματος πολλαπλών καναλιών
2. Προφίλ επιφανειακής στήριξης SMT, ταιριάζει σε αυτοματοποιημένη συναρμολόγηση με αναρροή· δεν απαιτείται διάτρηση PTH
3. Μονωτήρας PA6T υψηλής θερμοκρασίας UL94V–0, αντιστέκεται στη θερμική παραμόρφωση κατά τη διαδικασία αναρροής
4. Οι ακροδέκτες επαφής από φωσφορούχο μπρούντζο προσφέρουν καλή απόδοση ελατηρίου για επαναλαμβανόμενους κύκλους σύζευξης

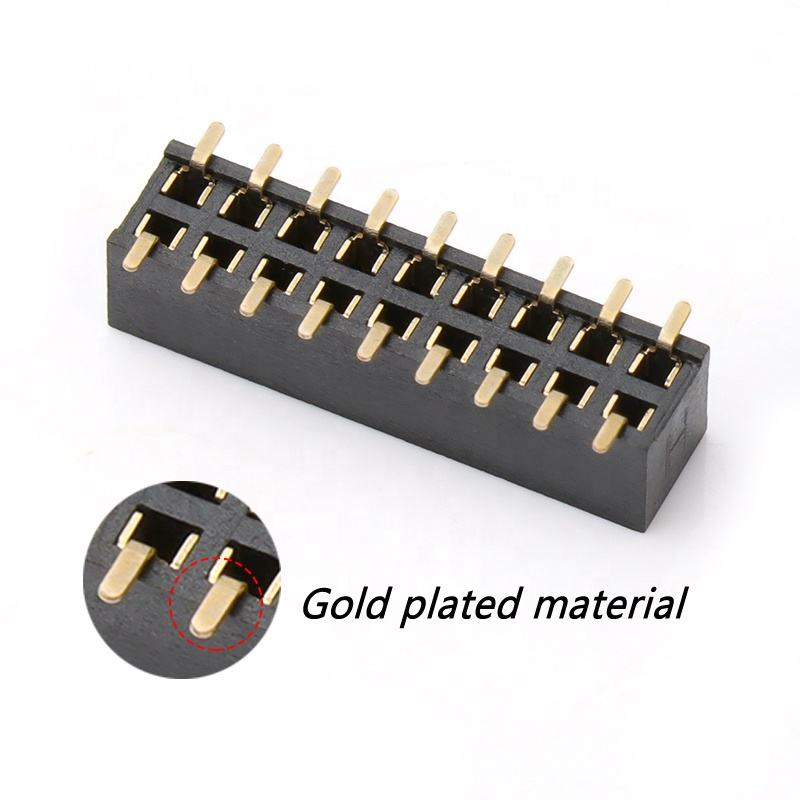

5. Ευέλικτες επιλογές επιμετάλλωσης: χρυσή λάμψη/κασσίτερος πάνω από νικέλιο για εξισορρόπηση κόστους και αντοχής στη διάβρωση
6. Τυπικό μοτίβο προσγείωσης PCB, εύκολη εισαγωγή βιβλιοθήκης για Altium, KiCad, Cadence
7. Μαύρο χρώμα περιβλήματος· συσκευασία σε δίσκο για παραγωγή SMT pick–and–place υψηλής ταχύτητας
8. Συμμορφώνεται με RoHS και REACH για πρόσβαση στην παγκόσμια αγορά

Πλεονέκτημα Προϊόντος

1. Σχεδιασμός εξοικονόμησης χώρου: Το βήμα 2.0mm μειώνει την κατειλημμένη περιοχή PCB σε σύγκριση με τους παραδοσιακούς συνδετήρες 2.54mm, ιδανικό για συμπαγές ενσωματωμένο υλικό.
2. Φιλικό προς τη μαζική παραγωγή: Ο σχεδιασμός SMT συσκευασμένος σε δίσκο λειτουργεί απρόσκοπτα με μηχανές pick–and–place, μειώνοντας το κόστος εργασίας συναρμολόγησης.
3. Αξιόπιστη απόδοση επαφής: Οι ακροδέκτες από φωσφορούχο μπρούντζο διατηρούν σταθερή δύναμη ελατηρίου μετά από επαναλαμβανόμενη σύνδεση, αποφεύγοντας διαλείποντα σφάλματα σήματος.
4. Ευκολία μηχανικής σχεδίασης: Τυπικό αποτύπωμα, έτοιμη προς χρήση βιβλιοθήκη PCB, συντομεύει τον κύκλο επικύρωσης υλικού.
5. Επιμετάλλωση ευέλικτη ως προς το κόστος: επιλέξτε επιμετάλλωση κασσίτερου για γενικές εφαρμογές σήματος· επιμετάλλωση χρυσού για περιβάλλοντα εργασίας με υψηλούς κραδασμούς / υψηλή υγρασία.
6. Δυνατότητα εναλλαγής: συμβατότητα pin–προς–pin με ισοδύναμα εξαρτήματα της κύριας αγοράς, υποστηρίζει υποκατάσταση BOM χωρίς επανασχεδιασμό.

Εφαρμογή

• Ενσωματωμένες πλακέτες ελέγχου & μονάδες πύλης IoT
• Βιομηχανικό υλικό αισθητήρων & συλλογής δεδομένων
• Βοηθητικός ιατρικός εξοπλισμός ελέγχου
• PCBA ελεγκτή έξυπνου σπιτιού
• Πλακέτες περιφερειακής διεπαφής LCD / οθόνης
• Εσωτερική διασύνδεση οργάνων δοκιμών & μετρήσεων
• Ηλεκτρονικές συναρμολογήσεις εσωτερικού αυτοκινήτου μη–ασφαλείας

Επιλογές Προσαρμογής

1. Επιβεβαίωση βήματος: επιλέξτε αυστηρά αρσενική κεφαλή σύνδεσης 2.0mm· η ανάμειξη με βήμα 2.54mm θα προκαλέσει ζημιά στη συναρμολόγηση.
2. Τύπος στήριξης: επιλέξτε αυτήν την έκδοση SMT εάν το έργο σας απαιτεί πλήρη επεξεργασία SMT· επιλέξτε τον τύπο διάτρητης οπής εάν η χειροκίνητη συγκόλληση είναι κυρίαρχη.
3. Επιλογή επιμετάλλωσης:
   • Κασσίτερος–νικέλιο: για εσωτερικά κυκλώματα σήματος κανονικής υγρασίας, οικονομικά αποδοτικό.
   • Επιμετάλλωση χρυσής λάμψης: για εξωτερικά, έντονα δονητικά ή σενάρια εργασίας με υψηλή υγρασία.
4. Θερμική υπενθύμιση: ο σχεδιασμός του pad PCB πρέπει να ακολουθεί το προτεινόμενο μοτίβο προσγείωσης· αποφύγετε βραχυκύκλωμα pad κατά την αναρροή.
5. Όριο ρεύματος: κάθε καρφί μέγιστο 2A· μην το χρησιμοποιείτε για βρόχους τροφοδοσίας υψηλής ισχύος πέραν των ονομαστικών παραμέτρων.
6. Έλεγχος σύζευξης: επαληθεύστε τη συνολική απαίτηση 18–καρφιών (2×9)· επικοινωνήστε μαζί μας για προσαρμογή εάν χρειάζεστε άλλους αριθμούς καρφιών.
