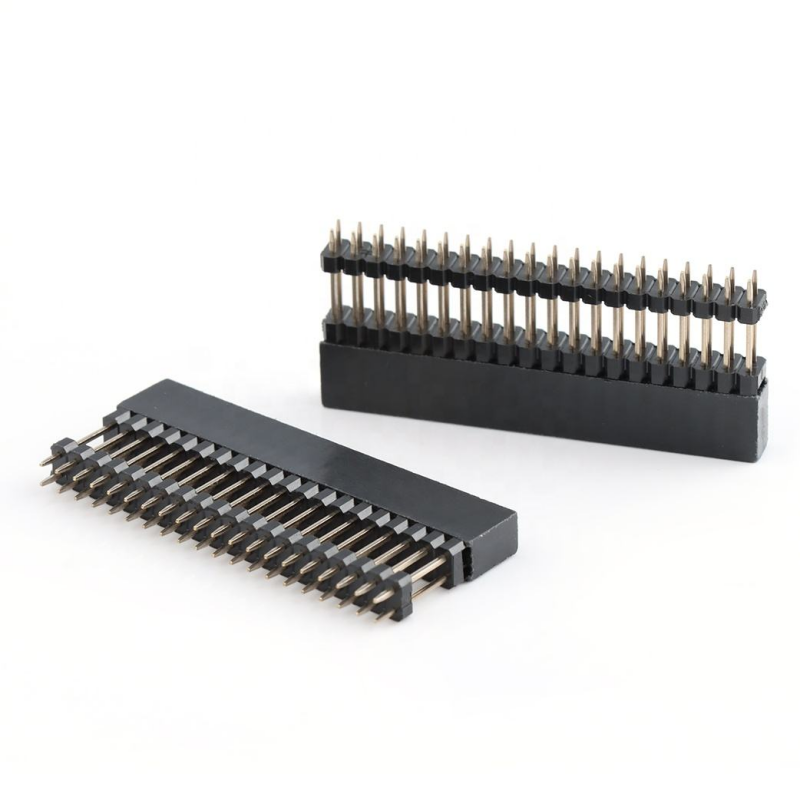

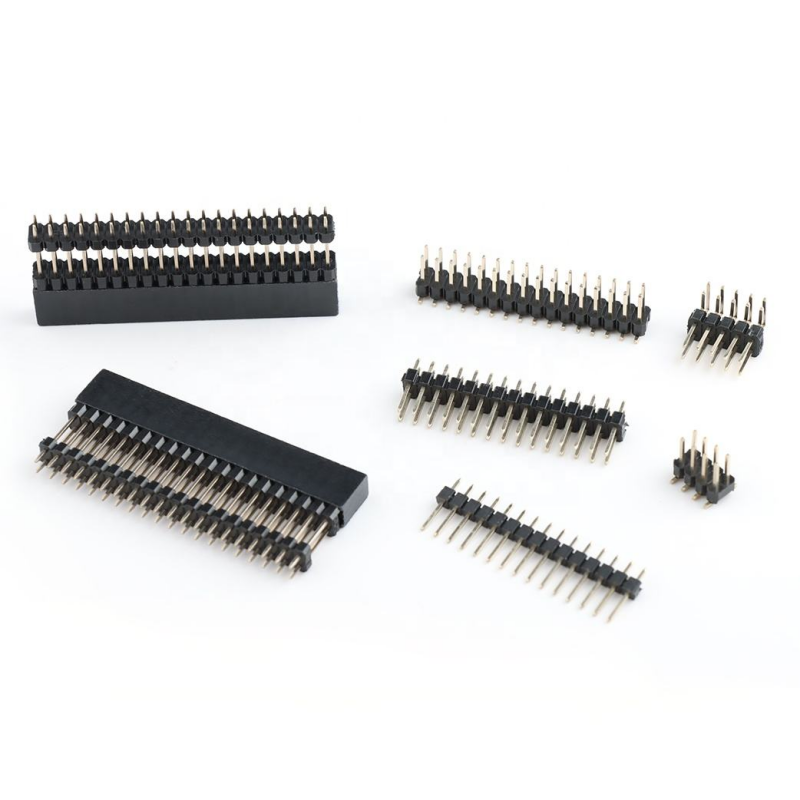

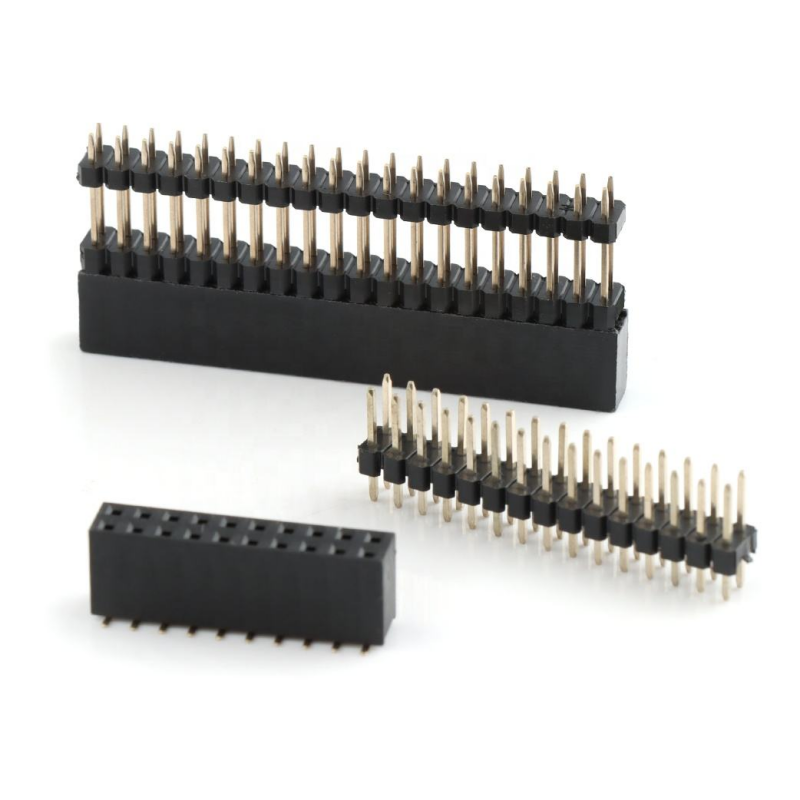

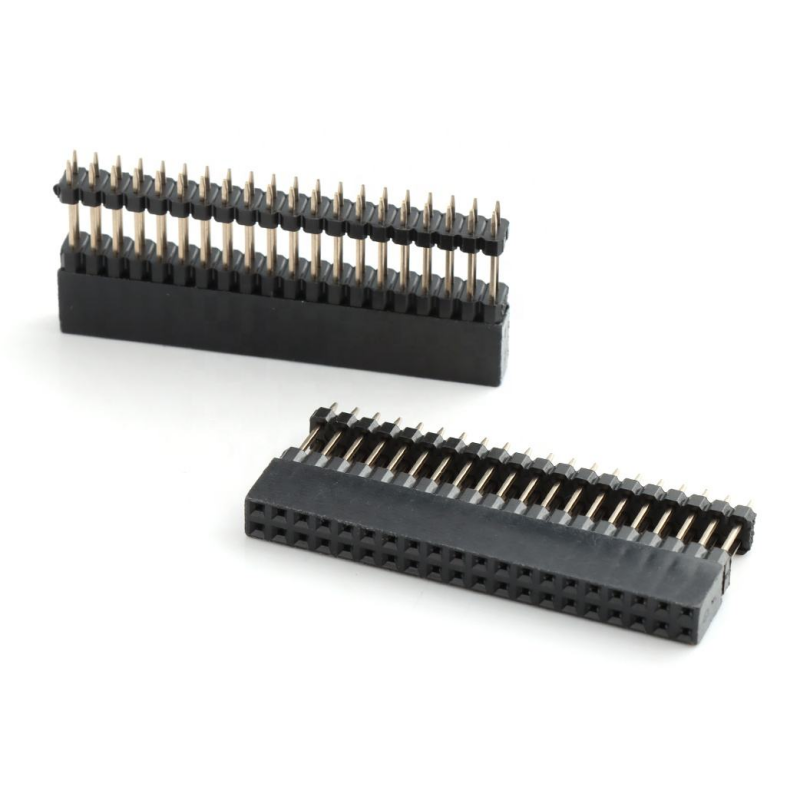

Διπλή σειρά 2.54mm Pitch Pin Header Connector Ανυψώνοντας 220pins Straight Stacking Header 0.1 ίντσες Pin Γυναικεία κεφαλίδα

Ειδικότερα

• Υψηλό σώμα στοίβασης, επιπλέον κατακόρυφη διαφάνεια για τη διάταξη στοίβασης του εξαρτήματος στο σκάφος
• Πρότυπο 2,54 mm (0,1 ") διπλής σειράς 2 × 20P, πλήρως συμβατό με τις κύριες ανδρικές κεφαλές καρφίτσης 0,1 ιντσών
• Σχεδιασμός ευθείας κατακόρυφης διάτρησης, ισχυρή μηχανική κατακράτηση για επανειλημμένη αποσύνδεση
• UL94‐V‐0 πυρετωδής μονωτής, συμβατός με το RoHS, υποστηρίζει επιλογές κασσίτερου / επιλεκτικής χρυσωπρίωσης
• Προσαρμόσιμο ύψος στοιβάσματος, μήκος πινών και πάχος επικάλυψης για βιομηχανικά έργα και πρωτότυπα

Οι κεφαλές των καρφίτ είναι άκαμπτοι μεταλλικοί συνδετήρες που συγκολλούνται σε μια πλακέτα κυκλώματος και κολλάνε για να λαμβάνουν μια σύνδεση από μια θηλυκή πρίζα.,Τα θηλυκά ισοδύναμα είναι επίσης αρκετά κοινά, και τα αποκαλούμε ως θηλυκές επικεφαλίδες (FH) ή συνδέσεις επικεφαλίδων.
Πιτς:1.27mm/2.0mm/2.54mm
Υλικό: Υλικό μόνωσης: PA6T/PBT
Υλικό επαφής: Χαλκός/Φωσφόρος Χαλκός
Σχήμα: καμπύλη/ευθεία
Πιν:2-40Πιν

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

Χαρακτηριστικά του προϊόντος

1. Διπλή σειρά 2×20P (40 επαφές), 2.54 mm / 0.1 ίντσες πρότυπο πλάτος, διαλειτουργικό με off-the-shelf 0.1 ίντσες αρσενικών κεφαλίδων καρφίτ
2. Αύξηση του σπιτιού του μονωτή, αύξηση της χωρητικότητας στοίβωσης για να αποφευχθεί η σύγκρουση των συστατικών μεταξύ των στοίβαστρων PCB
3. Καθαρή κατακόρυφη κατασκευή διάτρητης τρύπας· σταθερή τοποθέτηση κατά την συγκόλληση κυμάτων
4. Άνοιγμα με ελατήριο, σταθερή δύναμη πρόσφυσης για την αποφυγή διαλείπουσας σύνδεσης
5. Μαύρο περίβλημα PA6T / PBT, αντοχή σε φλόγα UL94‐V‐0, ευρύ εύρος θερμοκρασίας λειτουργίας
6. Πολλαπλές επιλογές επικάλυψης: καθαρό κασσίτερο, επιλεκτική λάμψη χρυσού πάνω από βάση νικελίου για διαφορετικές απαιτήσεις κύκλου ζωής
7. Συμμόρφωση με τα πρότυπα RoHS & REACH, διαθέσιμη για ρύθμιση διαστάσεων OEM (μήκος καρφίτσες, ύψος στοίβωσης, αριθμός καρφίτσες)

Πλεονέκτημα προϊόντος

1. Αυξημένο πλεονέκτημα στοίβασης: Λύνει το πρόβλημα παρεμβολών όταν τα ψηλά στοιχεία είναι τοποθετημένα σε επικαλυπτόμενα PCB, χωρίς να χρειάζεται τροποποίηση της διάταξης PCB.
2. Αντικατάστατη: αυστηρή ανοχή διαστάσεων κλίσης 2,54 mm, ταιριάζει άμεσα με γενικές αντρικές κεφαλές καρφίτσης 0,1 ίντσες από τους μεγάλους προμηθευτές.
3. Μηχανική αξιοπιστία: Η συγκόλληση μέσω τρύπας παρέχει πολύ ισχυρότερη αντίσταση τράβηξης από τις επικεφαλίδες SMT, κατάλληλες για συσκευές που υπόκεινται σε σοκ και δονήσεις.
4. Ελαστική λύση επικάλυψης: Ο επιλεκτικός χρυσός μόνο στην περιοχή επαφής ισορροπεί τη διάρκεια ζωής και το κόστος BOM, αντί για την ακριβή επιφάνεια της πλήρους επιφάνειας.
5. Ευελιξία μηχανικής: Υποστήριξη τροποποιήσεων στο ύψος στοιβάσματος, το μήκος ουράς καρφί και τον αριθμό καρφί για γρήγορη προσαρμογή του έργου.

Εφαρμογή

• Εγκατεστημένες πλακέτες ελέγχου και βιομηχανικές μονάδες ελέγχου
• Πύλη IoT, μονάδες απόκτησης αισθητήρων
• Πλατφόρμες ανάπτυξης πρωτοτύπων
• Εξοπλισμός αυτοματισμού, όργανα δοκιμών και μετρήσεων
• Καταναλωτικά ηλεκτρονικά προϊόντα, μονάδες συσσώρευσης τροφοδοσίας
• Υπηρεσίες ιατρικού εξοπλισμού, επικοινωνιακές περιφερειακές πλακέτες

Επιλογές προσαρμογής

1. Επιβεβαιώστε το μέρος ζευγαρώματος: Πρέπει να ταιριάζει με το 2,54 mm πλάτος της ανδρικής κεφαλής διπλής σειράς; Ελέγξτε το τετραγωνικό μέγεθος της καρφίτσας και το βάθος ζευγαρώματος.
2. Σχεδιασμός ύψους στοίβας: Μέτρηση του ψηλότερου στοιχείου στο κατώτερο PCB, επιλογή επαρκούς ανυψωμένου ύψους στερέωσης για την πρόληψη φυσικής σύγκρουσης.
3. Εγκατάσταση: Αυτός είναι ο τύπος διατρυπής· βεβαιωθείτε ότι το αποτύπωμα PCB ταιριάζει με τη διάταξη της πλακέτας διατρυπής.
4. Επιλογή επικάλυψης: επικάλυψη από κασσίτερο για στατικές συνδέσεις χαμηλού κύκλου ζεύξης· επιλεκτικός χρυσός για συχνές συνδέσεις ή υγρό βιομηχανικό περιβάλλον.
5. Διάταξη ρεύματος: Διάταξη ρεύματος ανά πινέλα σε εφαρμογές υψηλής πυκνότητας πολλαπλού σήματος και μικτής ισχύος.
6. Προσαρμοσμένο αίτημα: Εάν το πρότυπο 2 × 20 δεν ταιριάζει, μπορούμε να κόψουμε ή να διαμορφώσουμε άλλες παραλλαγές αριθμού καρφίτ.
