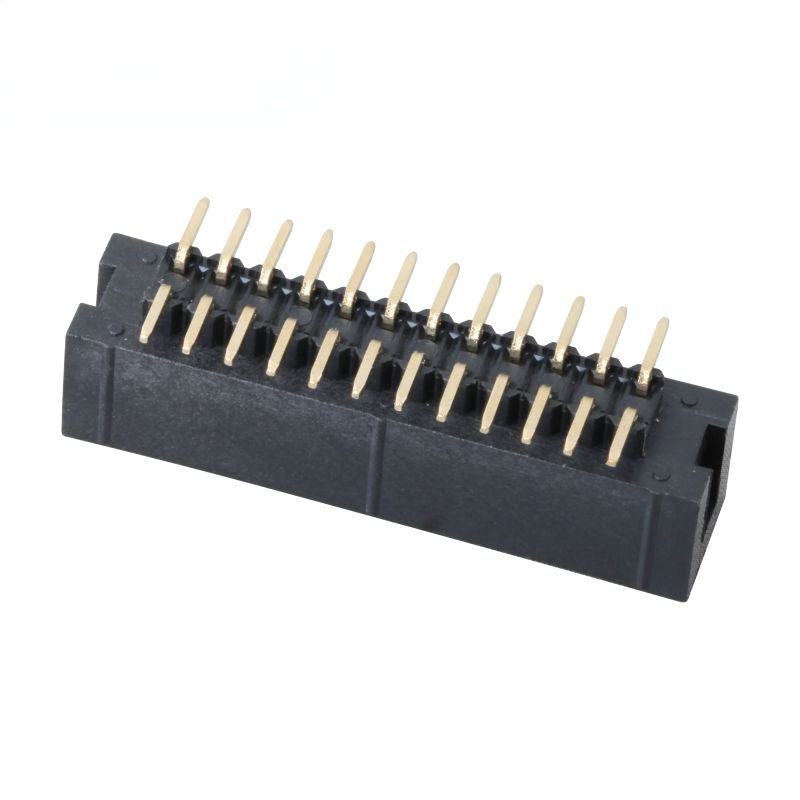

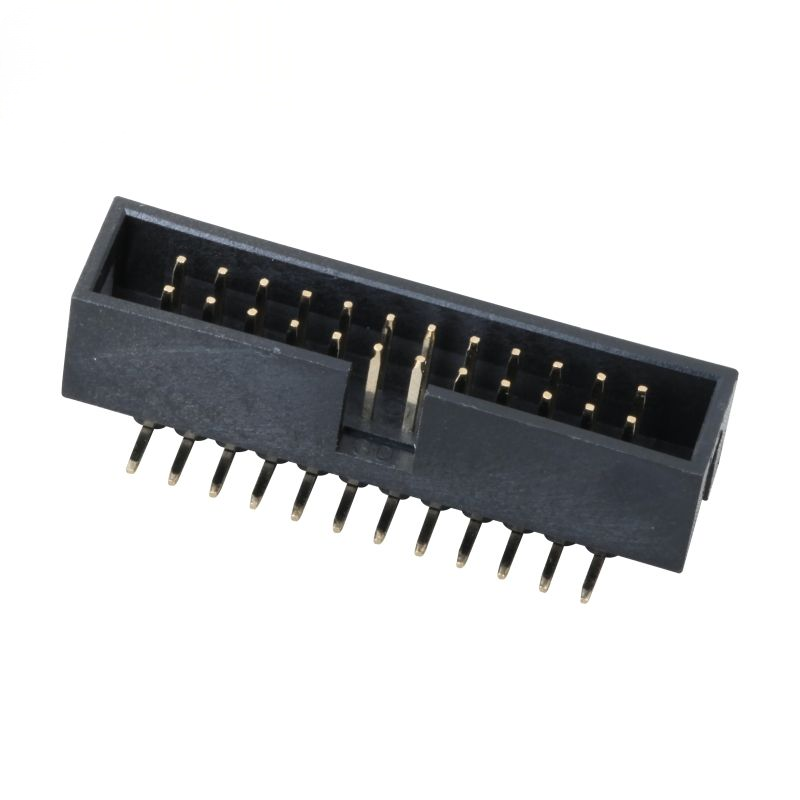

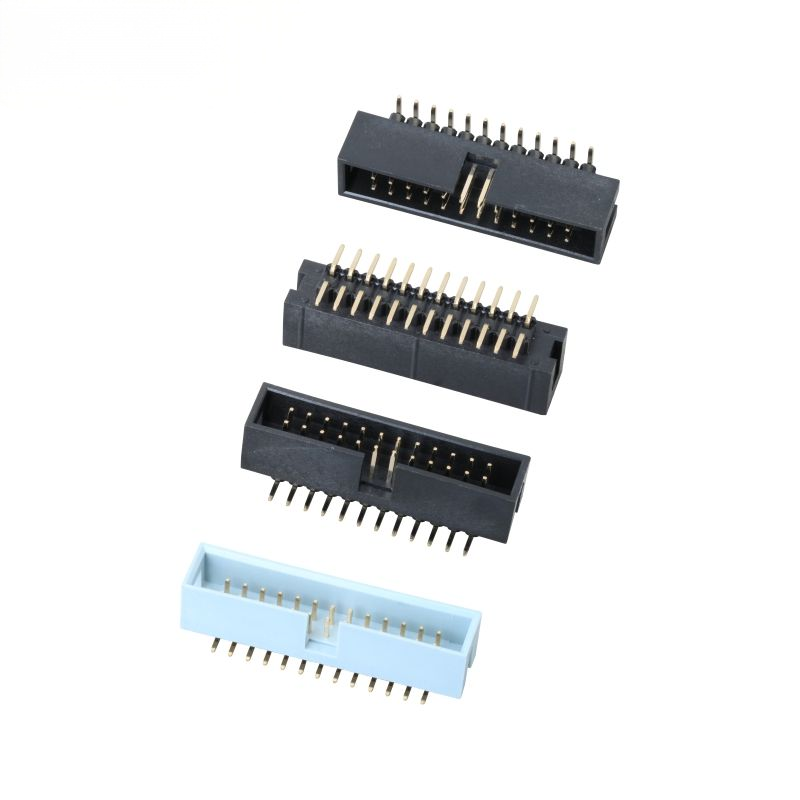

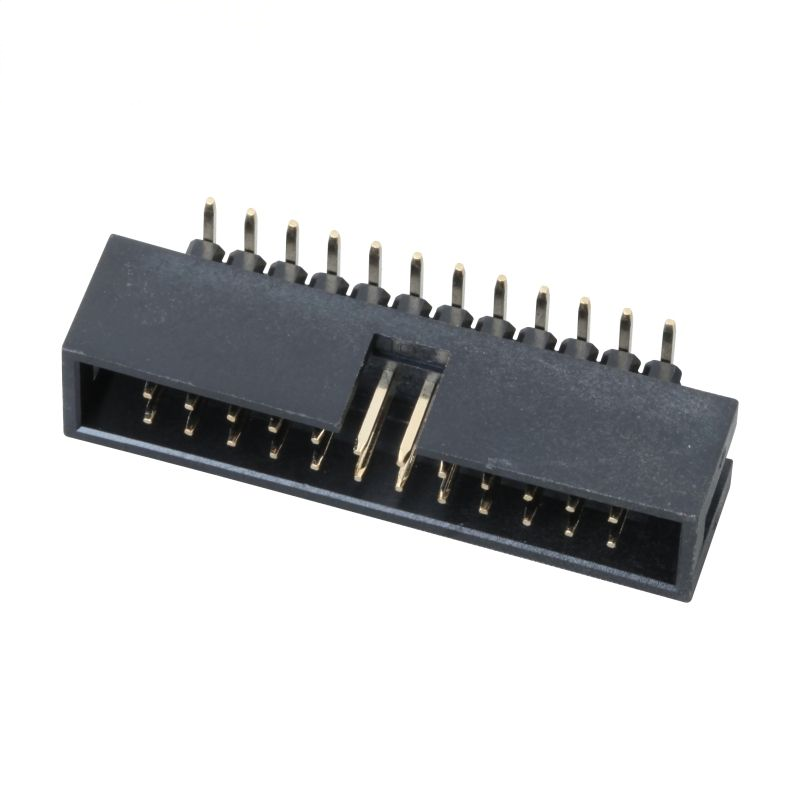

2.54-2xnPLB-H=8.8-SMT=10.5-SS Κεφαλή Κουτιού 2.54mm 3.0AMP Ηλεκτρονικά Εξαρτήματα

Επισήμανση

• Κεφαλή κουτιού SMT διπλής σειράς με θωράκιση, τυπικής απόστασης 2.54 mm, συνολικό ύψος H=8.8 mm, συνολικό προφίλ PCB 10.5 mm, ενίσχυση από ανοξείδωτο χάλυβα (SS) για αντι-παραμόρφωση
• 3.0 A ανά ακροδέκτη συνεχούς ονομαστικής τιμής, τετράγωνοι ορείχαλκοι ακροδέκτες 0.64 mm, προαιρετική επιχρύσωση / επινικέλωση για κρίσιμα σήματα ή ευαίσθητα στο κόστος PCBA
• Η θωρακισμένη υποδοχή με πόλωση αποτρέπει την αντίστροφη σύνδεση. βελτιστοποιημένο αποτύπωμα για αυτόματη τοποθέτηση (pick-and-place) για συναρμολόγηση SMT reflow μεγάλης κλίμακας
• Μονωτικό PA6T υψηλής θερμοκρασίας UL94V-0, συμβατό με RoHS-REACH, αριθμός ακροδεκτών διαμορφώσιμος 6P-64P για διασύνδεση καλωδίου-προς-πλακέτας / πλακέτας-προς-πλακέτα

Περιγραφή προϊόντος

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά Προϊόντος

1. Το ενισχυμένο με ανοξείδωτο χάλυβα κέλυφος αντιστέκεται στην παραμόρφωση της κεφαλής κατά τη συναρμολόγηση και τους κραδασμούς πεδίου
2. Επιφανειακή στήριξη SMT, προσαρμοσμένη για αυτόματη τοποθέτηση με ταινία και κουλούρα. δεν απαιτείται διάτρηση μέσω οπών στο PCB
3. Το ενσωματωμένο κλειδί πόλωσης εξαλείφει τον κίνδυνο αντίστροφης εισαγωγής, αποφεύγει ζημιά στο κύκλωμα που προκαλείται από λανθασμένη σύνδεση
4. Οι τετράγωνοι ορείχαλκοι ακροδέκτες 0.64 mm παρέχουν σταθερή δύναμη επαφής. διατίθενται πολλαπλές επιλογές επιμετάλλωσης (flash χρυσός, 3 μm χρυσός, κασσίτερος-νικέλιο)
5. Το μονωτικό PA6T UL94V-0 υψηλής θερμοκρασίας αντέχει στη θερμική καταπόνηση του reflow χωρίς μόλυβδο
6. Αρθρωτό εύρος αριθμού ακροδεκτών: 6P ~ 64P διπλής σειράς, υποστηρίζει προσαρμογή αριθμού ακροδεκτών OEM
7. Συμβατό με RoHS & REACH, διατίθεται προαιρετικά χαμηλής περιεκτικότητας σε αλογόνα για βιομηχανικά & ιατρικά έργα

Πλεονέκτημα Προϊόντος

1. Ενίσχυση από ανοξείδωτο χάλυβα SS: Σε σύγκριση με τις συνηθισμένες κεφαλές κουτιού μόνο από πλαστικό, η απόδοση κατά της συστροφής και κατά των κραδασμών βελτιώνεται για βιομηχανικές συσκευές επιρρεπείς σε δονήσεις, μειώνοντας τον κίνδυνο ρωγμών του κελύφους κατά την αυτόματη τοποθέτηση.
2. Ακριβές συνολικό ύψος 10.5 mm: Αντιστοιχεί στις απαιτήσεις μηχανικής απόστασης πολλών παλαιών συστημάτων IDC 2.54 mm. άμεση αντικατάσταση για κεφαλές κουτιού της κύριας αγοράς χωρίς επανασχεδιασμό PCB.
3. Ισορροπημένη ηλεκτρική απόδοση: Η ονομαστική τιμή 3 A ανά ακροδέκτη καλύπτει τόσο γραμμές σήματος όσο και γραμμές χαμηλής ισχύος. οι ευέλικτες επιλογές επιμετάλλωσης μειώνουν το κόστος BOM για σενάρια μη υψηλής ταχύτητας, ενώ υποστηρίζουν επιχρύσωση για κυκλώματα σήματος υψηλής αξιοπιστίας.
4. Βελτιστοποιημένη γεωμετρία SMT: Σταθερό αποτύπωμα συγκόλλησης μειώνει τον κίνδυνο tomb-stoning στη μαζική παραγωγή. η συσκευασία με ταινία και κουλούρα τροφοδοτεί απευθείας τις μηχανές SMT, μειώνοντας το κόστος χειρωνακτικής εργασίας.
5. Γρήγορη υποστήριξη δειγμάτων: Προσαρμοσμένοι αριθμοί ακροδεκτών και πάχος επιμετάλλωσης μπορούν να δειγματιστούν σε σύντομο χρονικό διάστημα για μηχανική επικύρωση.

Εφαρμογή

• Πίνακες βιομηχανικού ελέγχου, μονάδες περιφερειακών PLC
• Πύλη IoT, μονάδες συλλογής αισθητήρων
• Ιατρικός βοηθητικός ηλεκτρονικός εξοπλισμός
• Κύριοι πίνακες ελέγχου έξυπνου σπιτιού
• PCBA οργάνων μέτρησης & δοκιμών
• Εσωτερική διασύνδεση καλωδίου-προς-πλακέτας τερματικού επικοινωνίας
• Σύνδεση σήματος εξοπλισμού αυτοματισμού

Επιλογές Προσαρμογής

1. Επιβεβαιώστε τον απαιτούμενο αριθμό ακροδεκτών: διπλής σειράς, συνολικοί ακροδέκτες από 6P-64P. καθορίστε τον ακριβή αριθμό ακροδεκτών κατά την υποβολή ερωτήματος.
2. Επιλογή επιμετάλλωσης:
   • Κασσίτερος-Νικέλιο: βελτιστοποιημένο κόστος, γενικής χρήσης κυκλώματα σήματος, κανονικό περιβάλλον υγρασίας
   • 3 μm Χρυσός πάνω από Νικέλιο: προτιμάται για δονήσεις, υψηλές θερμοκρασίες ή συνθήκες μακροχρόνιας χρήσης
3. Μηχανικός έλεγχος: επαληθεύστε την απόσταση συνολικού ύψους 10.5 mm εντός του περιβλήματός σας. βεβαιωθείτε ότι ο σύντροφος σύνδεσης είναι τυπική υποδοχή καλωδίου ταινίας IDC 2.54 mm.
4. Συναρμολόγηση: επιλέξτε Tape&Reel για αυτόματη SMT. Δίσκος/Σωλήνας για πρωτότυπα μικρής παρτίδας.
5. Ειδική απαίτηση: ειδοποιήστε μας εάν απαιτείται υλικό χαμηλής περιεκτικότητας σε αλογόνα ή ιατρικού βαθμού.
