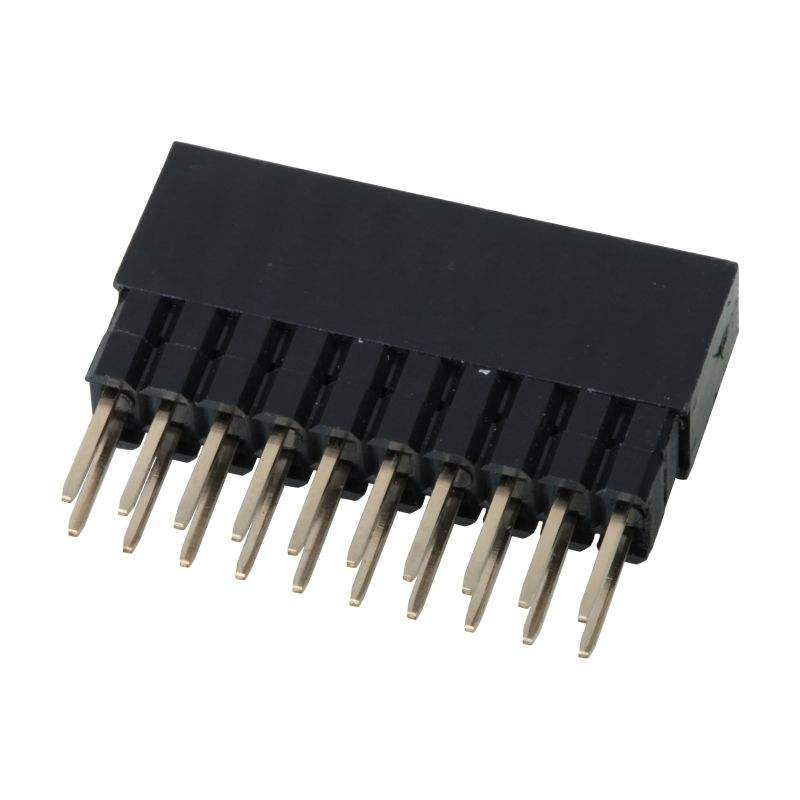

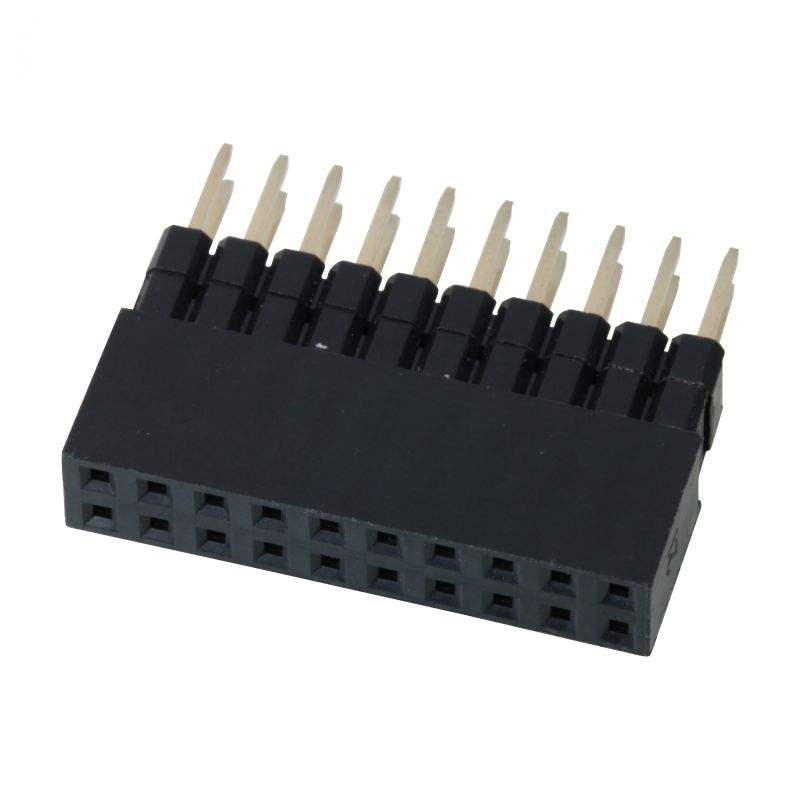

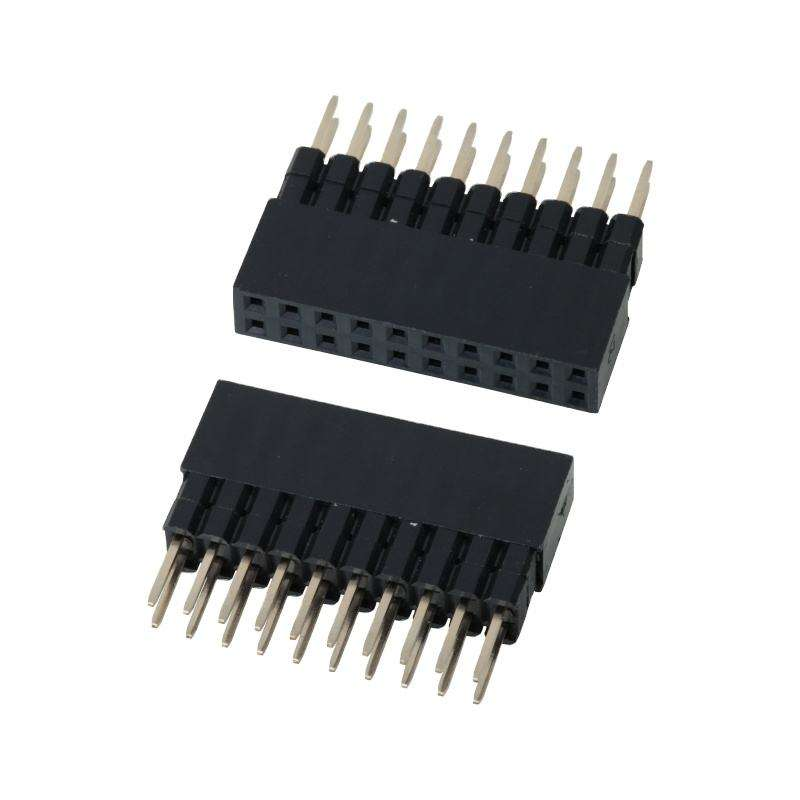

2.54mm,0.64x0.4SQ σύνδεσμος πεδίου διπλής σειράς σύνδεσμος θηλυκής κεφαλίδας καρφί

Ειδικότερα

• Τυποποιημένο θηλυκό δοχείο διπλής σειράς με πλάτος 2,54 mm,0.64×0,4 mm τετραγωνική επαφήγια ακριβή ζευγαρώσεις με ανδρική ταιριαστή κεφαλίδα καρφίτσας
• UL94V-0 μονωτής υψηλών θερμοκρασιών, υποστηρίζει SMT reflow & through-hole συναρμολόγηση, συμβατό με τις απαιτήσεις RoHS & REACH
• Ευέλικτες επιλογές επικάλυψης: χρυσός φλας / 3μ"-30μ" χρυσός πάνω από νικέλιο, πληροί τις απαιτήσεις του επιπέδου σήματος και του μέτριας τάσης
• Μεγάλος αριθμός προσαρμόσιμων καρφίτ (2×2P έως 2×40P), συσκευασία με ταινία και τροχό / δίσκο / χύδην για μαζική παραγωγή
• Χαμηλή αντίσταση επαφής, σταθερή ακεραιότητα σήματος για βιομηχανικές, IoT και ενσωματωμένες διασυνδέσεις PCB-PCB

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

Χαρακτηριστικά του προϊόντος

1. Διπλή διάταξη σειράς, 2,54 mm (0,100") πλάτος, 0,64 × 0,4 mm τετραγωνική διάσταση επαφής για ακριβή ευθυγράμμιση pin-mating
2. Υψηλής θερμοκρασίας θερμοπλαστικό περίβλημα UL94V-0, ανθεκτικό σε θερμικές συγκρούσεις από επανειλημμένη ροή
3. Φωσφορικές επαφές χάλκινου / χαλκού, προσαρμόσιμες επιχρίσεις χρυσού / κασσίτερου στις περιοχές ζεύξης και συγκόλλησης
4. Πολλαπλές επιλογές αριθμού πινών: 2×2P έως 2×40P· διαθέσιμο κάθετο / ορθογώνιο προσανατολισμό
5. Υποστήριξη των τρόπων SMT διάλεξης και τοποθέτησης με ταινία και τροχό, δίσκου και χύδην συσκευασίας
6. Συμμόρφωση με την οδηγία RoHS, κατάλληλη για ηλεκτρονικές εφαρμογές καταναλωτικών, βιομηχανικών και IoT

Πλεονέκτημα προϊόντος

1. 0.64×0,4 mm τετραγωνική επαφή: Σε σύγκριση με τις κοινές κυκλικές γυναικείες κεφαλές, η τετράγωνη επαφή παρέχει μεγαλύτερη περιοχή επαφής, χαμηλότερη αντίσταση επαφής και καλύτερη αντι-δονητική απόδοση για εξοπλισμό ευάλωτο σε δονήσεις.
2. Δύο συμβατές συναρμολογίες: Υποστηρίζει τόσο την χειροκίνητη συγκόλληση μέσω τρύπας όσο και τη μαζική παραγωγή SMT με ταινία και τροχό.
3. Ευέλικτο διάλυμα επικάλυψης: Οι μηχανικοί μπορούν να επιλέξουν την κασσίτερα για έργα ευαίσθητα στο κόστος ή συγκεκριμένο πάχος χρυσού για επαφές σήματος υψηλής αξιοπιστίας, αποφεύγοντας την υπερβολική δαπάνη.
4. Προσαρμογή πλήρους εμβέλειας αριθμού καρτών: 2×2P-2×40P καλύπτει τα περισσότερα ενσωματωμένα σενάρια διασύνδεσης board-to-board, με σύντομο χρόνο προόδου για τα τυποποιημένα εξαρτήματα.
5. Σταθερή θερμική απόδοση: Το UL94V-0 υψηλής θερμοκρασίας περίβλημα μειώνει τον κίνδυνο τήξης του περιβλήματος κατά την επανειλημμένη συγκόλληση, μειώνοντας το ποσοστό απόρριψης της συναρμολόγησης.

Εφαρμογή

• Εταιρικές κυριότερες μονάδες ελέγχου και αισθητήρων
• Πύλη IoT, υλικό για έξυπνα οικιακά ελεγκτικά
• Ενσωματωμένοι πίνακες ανάπτυξης, εξοπλισμός δοκιμών και μετρήσεων
• Μηχανοκίνητα ηλεκτρονικά συστήματα
• Συσκευές ηλεκτρονικής υποστήριξης εσωτερικών χώρων αυτοκινήτων
• Καταναλωτικά ηλεκτρονικά προϊόντα, μονάδες τροφοδοσίας

Επιλογές προσαρμογής

1. Επιβεβαιώστε το πεδίο: Πρέπει να ταιριάζει με το πεδίο της κεφαλής του αρσενικού πιν =20,54 mm, διαστάσεις επαφής 0,64 × 0,4 mm τετραγωνικά.
2. Επιβεβαιώστε τον αριθμό των πινών: Μετρήστε τα συνολικά σήματα κυκλώματος· μορφή διπλής σειράς = 2 × N θέσεις.
3. Επιλέξτε τύπο τοποθέτησης:
   • SMT: επιλογή συσκευασίας ταινίας και τροχιάς για μηχανή διάλεξης και τοποθέτησης
   • Μέσα από τρύπα: επιλέξτε χύδη/πακέτο για χειροκίνητη συγκόλληση
4. Προσανατολισμός: κάθετη για το πίνακα συσσώρευσης· δεξιά γωνία για τη διασύνδεση πίνακα πλευρικής κατεύθυνσης.
5. Επιλογή επικάλυψης:
   • Άλλες καρφίτσες μη σηματοδότησης με ευαισθησία κόστους:
   • Διάδρομος/περιβάλλον δονήσεων σήματος: Χρυσωπικά (επιβεβαιώστε την απαίτηση πάχους Au)
6. Περιβάλλον λειτουργίας: Εάν λειτουργεί συνεχώς σε θερμοκρασία > 85 °C, επιλέξτε την έκδοση θήκης PA6T.
7. Κατεβάστε το δελτίο δεδομένων και το αποτύπωμα PCB για την εισαγωγή βιβλιοθήκης πριν από τη διάταξη PCB.
