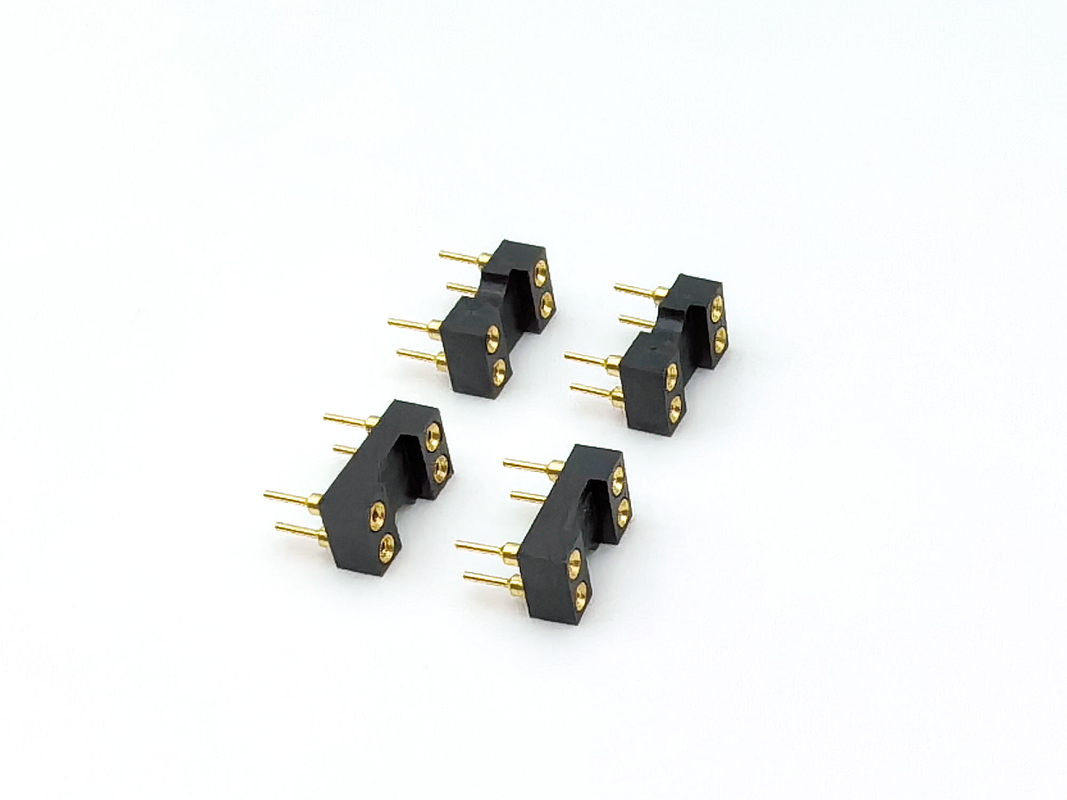

2.54mm Pitch IC Socket Machined Female Header Straight H3.0mm 4P Hole All Gold 60V Rated PPS Shell

Κύριο χαρακτηριστικό

• Κατεργασμένα στρογγυλά σφαιρικά κονέκτορες, πλήρως επιχρυσωμένα, σταθερή μετάδοση σήματος χαμηλής αντίστασης
• PPS μονωτής υψηλής θερμοκρασίας UL94V‑0, εύρος λειτουργίας ‑40℃ ~ +105℃, κατάλληλο για σκληρό βιομηχανικό περιβάλλον
• Ευθεία τοποθέτηση DIP μέσω οπής, ύψος σώματος H3.0mm, συμπαγές αποτύπωμα PCB
• Συσκευασία σε σωλήνα, αντι‑ζημιά για τροφοδοσία εργαστηρίου SMT / συναρμολόγησης
• Ονομαστική τάση 60V, ιδανικό για υποδοχή δοκιμής IC, διασύνδεση πλακέτας‑προς‑πλακέτα

Περιγραφή προϊόντος

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός περιβάλλοντος & συγκόλλησης

Χαρακτηριστικά προϊόντος

1. Ακρίβεια κατεργασμένου κυλίνδρου επαφής στρογγυλής οπής CNC, επαφή πολλαπλών σημείων 360°, αντι‑χαλάρωση υπό συνθήκες δόνησης
2. Επιφάνεια επαφής πλήρως επιχρυσωμένη, αντι‑οξείδωση, διατήρηση χαμηλής αντίστασης επαφής σε μακροχρόνια χρήση
3. Περίβλημα PPS γεμάτο με γυαλί, επιβραδυντικό φλόγας UL94V‑0, εξαιρετική αντοχή σε θερμότητα & χημικά
4. Τερματισμός DIP μέσω οπής, ισχυρή σύνδεση συγκόλλησης έναντι επαναλαμβανόμενης δύναμης εισαγωγής
5. Τυπικό βήμα 2.54mm(0.100"), πλήρως συμβατό με αρσενικές ακίδες τυπικού βήματος 2.54mm
6. Η συσκευασία σε σωλήνα αποφεύγει γρατζουνιές στις επαφές, βολικό για αυτόματη συναρμολόγηση εργοστασίου

Πλεονέκτημα προϊόντος

1. Σε σύγκριση με κοινές θηλυκές ακίδες σφραγισμένες: οι κατεργασμένες επαφές στρογγυλής οπής προσφέρουν ομοιόμορφη δύναμη επαφής, καλύτερη απόδοση κατά των δονήσεων και μεγαλύτερους κύκλους ζωής, ιδανικές για υποδοχές δοκιμής και εξοπλισμό υψηλής αξιοπιστίας.
2. Η πλήρως επιχρυσωμένη επίστρωση εξαλείφει τον κίνδυνο οξείδωσης των επαφών, κατάλληλη για εξοπλισμό που απαιτεί μακροχρόνια αποθήκευση και διακοπτόμενη λειτουργία.
3. Ο μονωτής PPS υπερτερεί του συνηθισμένου PBT / PA66 σε αντοχή σε υψηλές θερμοκρασίες, με λιγότερη παραμόρφωση υπό θερμικό σοκ συγκόλλησης με κυματοειδή.
4. Το χαμηλό ύψος σώματος H3.0mm εξοικονομεί κάθετο χώρο στον σχεδιασμό PCB.
5. Η συσκευασμένη σε σωλήνα μονάδα προστατεύει τις επιχρυσωμένες επαφές, μειώνοντας το ποσοστό ελαττωματικών κατά την εισερχόμενη επιθεώρηση και τον χειρισμό παραγωγής.
6. Τυπικό αποτύπωμα 2.54mm, άμεση αντικατάσταση για κύριους αριθμούς εξαρτημάτων υποδοχής IC / θηλυκών ακίδων.

Εφαρμογή

• Πλακέτες βιομηχανικού ελέγχου, περιφερειακές μονάδες PLC
• Όργανα & μετρητές, εξάρτημα δοκιμής IC / υποδοχή burn‑in
• Βοηθητικές πλακέτες ιατρικών ηλεκτρονικών
• Πύλη επικοινωνίας, μονάδες αισθητήρων
• Βοηθητικός ελεγκτής ηλεκτρονικών αυτοκινήτων
• Πρωτότυπο R&D, πλακέτα ενσωματωμένης ανάπτυξης

Επιλογές προσαρμογής

1. Συμβατότητα ζεύξης: Ταιριάζει με αρσενική ακίδα τυπικού βήματος 2.54mm, διάμετρος ακίδας ζεύξης εντός του εύρους 0.70‑0.90 mm.
2. Περιβάλλον εργασίας: Επιλέξτε αυτήν την έκδοση με κατεργασμένες επαφές PPS εάν το τελικό προϊόν σας αντιμετωπίζει ευρύ εύρος θερμοκρασιών, δονήσεις ή χρειάζεται επαναλαμβανόμενη σύνδεση‑αποσύνδεση. Επιλέξτε την έκδοση με σφραγισμένες επαφές για έργα καταναλωτών με ευαισθησία στο κόστος χωρίς συχνή ζεύξη.
3. Τύπος τοποθέτησης: Αυτή είναι η έκδοση DIP μέσω οπής. Εάν χρειάζεστε επιφανειακή τοποθέτηση SMT, επικοινωνήστε μαζί μας για εναλλακτικό αριθμό εξαρτήματος.
4. Επιλογή επίστρωσης: Πλήρως επιχρυσωμένο για υψηλή αξιοπιστία. Διατίθεται επιλεκτική επίστρωση χρυσού‑πάνω‑καλάι για αιτήματα βελτιστοποιημένα ως προς το κόστος.
5. Αριθμός ακίδων: Υποστηρίζουμε προσαρμοσμένους αριθμούς ακίδων από 2P‑40P μονής σειράς κατεργασμένες θηλυκές ακίδες.
