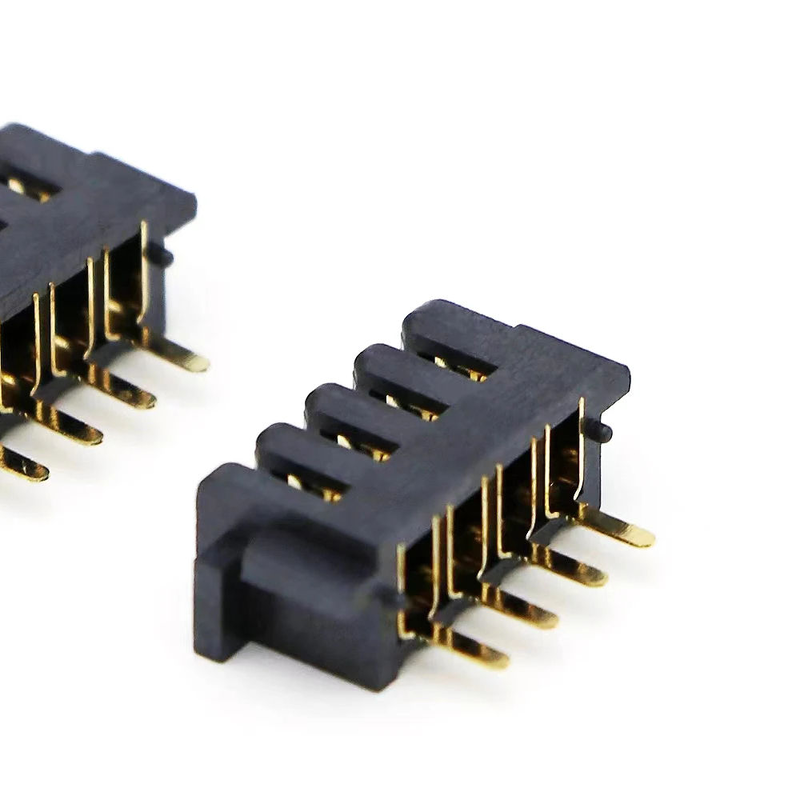

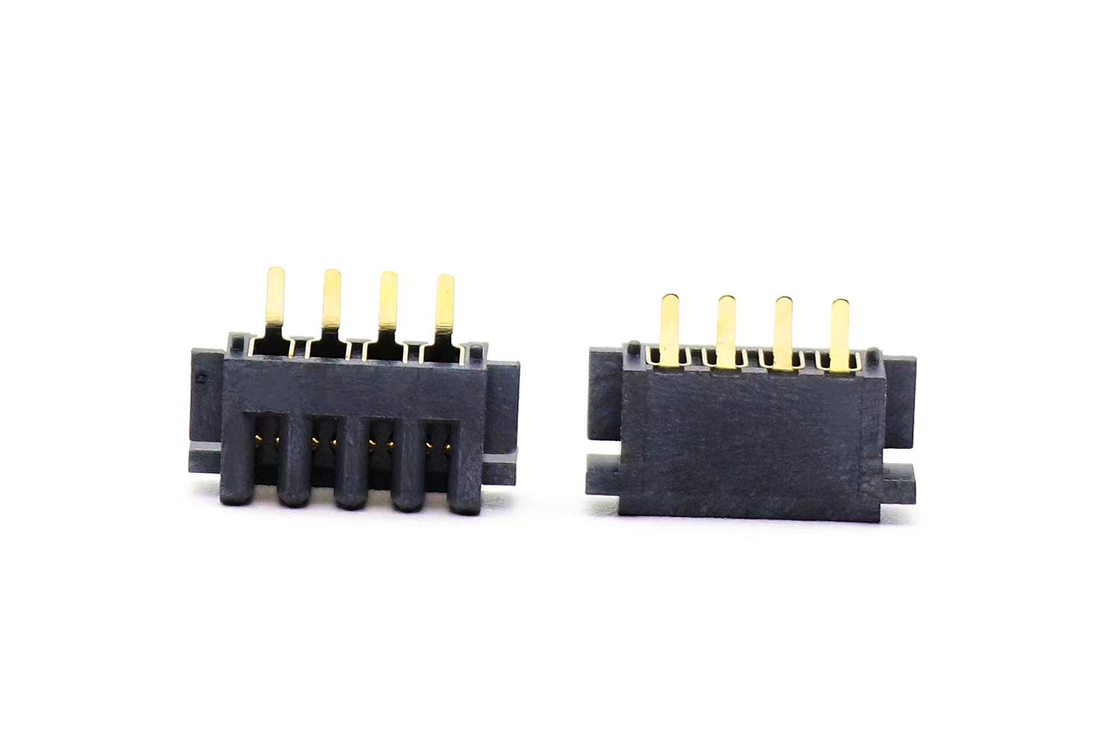

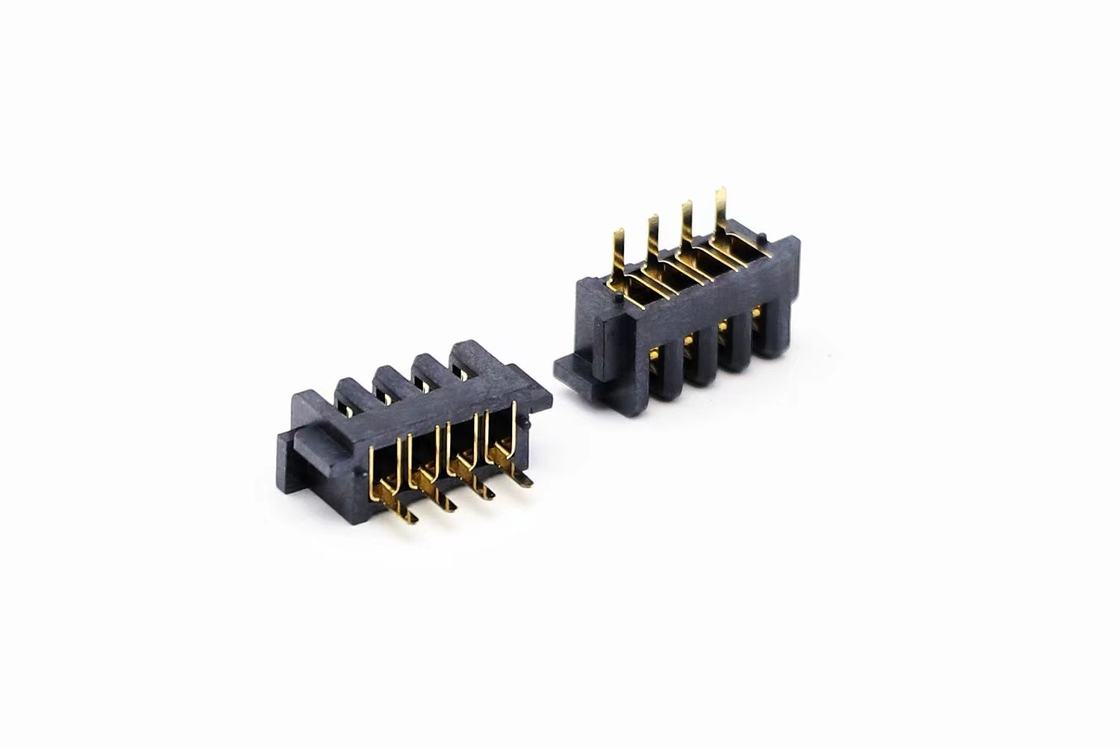

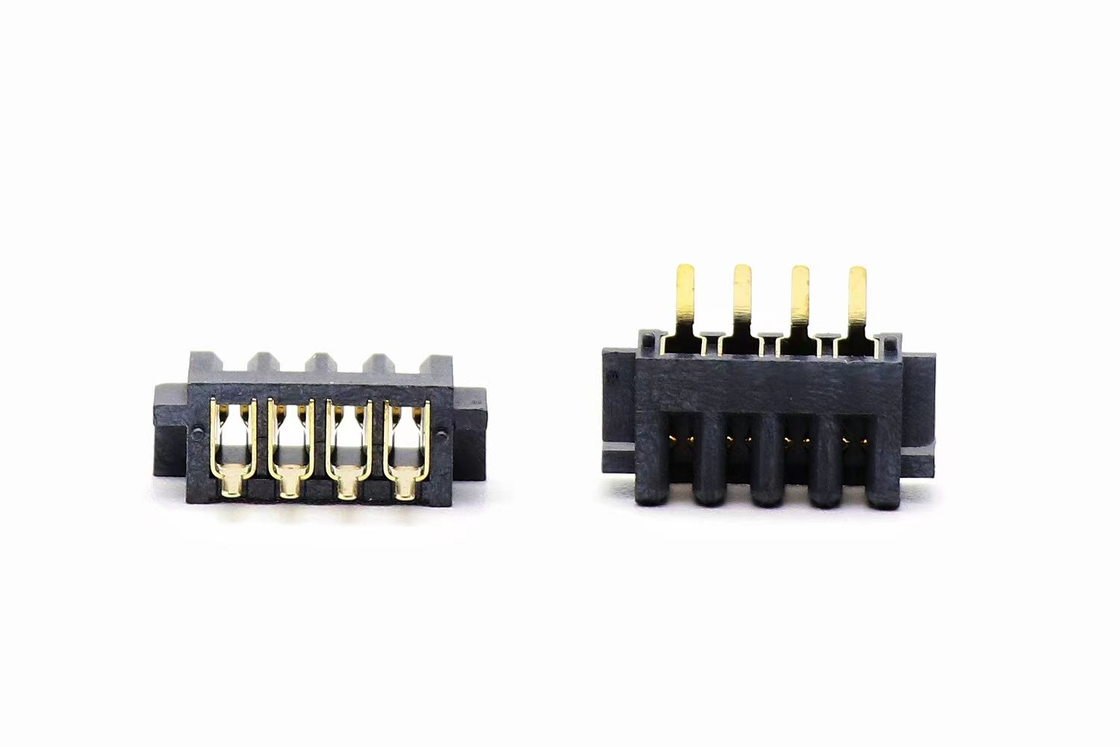

2.5mm Pitch Σύνδεσμος Μπαταρίας Θηλυκός Επιχρυσωμένος 4P

Επισήμανση

Συμπαγής θηλυκή υποδοχή μπαταρίας SMT με βήμα 2.5mm 4 θέσεων, επαφές από φωσφοροχαλκό επιχρυσωμένες, χαμηλή αντίσταση επαφής, αντι-οξείδωση, έως 5000 κύκλους σύνδεσης/αποσύνδεσης. Βελτιστοποιημένο για μονάδες μπαταριών ιόντων λιθίου που παρέχουν τροφοδοσία + ανίχνευση θερμοκρασίας/σήματος σε συμπαγή χώρο PCB. Συμβατό με RoHS, υποστηρίζει τυπική συναρμολόγηση αναρροής SMT, διαθέσιμο για προσαρμογή OEM/ODM.

Περιγραφή προϊόντος

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγός Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά προϊόντος

• Βήμα 2.5mm κέντρο προς κέντρο, θηλυκός υποδοχέας 4 ακίδων, τοποθέτηση σε PCB SMT
• Ελατηριωτές επαφές από φωσφόρο χαλκό με επιχρύσωση: χαμηλή αντίσταση επαφής, αντι-διάβρωση & αντι-οξείδωση
• Δομή ελατηριωτής δέσμης επαφής: σταθερή δύναμη επαφής, αντέχει σε κραδασμούς & χτυπήματα
• Μονωτικό υλικό επιβραδυντικό φλόγας UL94-V0, εξαιρετική αντοχή στη θερμότητα συγκόλλησης αναρροής
• Έως 5000 κύκλοι σύνδεσης/αποσύνδεσης για συχνά σενάρια σύνδεσης/αποσύνδεσης
• Συμβατό με RoHS· προσαρμόσιμο ύψος ακίδας, πάχος επιχρύσωσης & επιλογή κλειδιού πολικότητας
• Σχεδιασμός που εξοικονομεί χώρο, κατάλληλο για διάταξη PCB συμπαγούς πακέτου μπαταριών

Πλεονέκτημα προϊόντος

1. Αξιοπιστία επιχρυσωμένης επαφής: Αποφυγή οξείδωσης· η αντίσταση επαφής παραμένει σταθερή ακόμη και μετά από χιλιάδες εισαγωγές, μειώνοντας την απώλεια ισχύος & τον κίνδυνο θερμού σημείου σε σύγκριση με εναλλακτικές επιχρυσωμένες με κασσίτερο.
2. Βελτιστοποιημένη γεωμετρία ελατηριωτής δέσμης: Σταθερή πίεση ελατηρίου έναντι του αρσενικού ακροδέκτη της μπαταρίας· καλή απόδοση κατά των κραδασμών για φορητό & κινούμενο εξοπλισμό, χωρίς διακοπτόμενη πτώση ισχύος.
3. Φιλικό προς την κατασκευή: Αυστηρή διαστατική συνέπεια για μαζική παραγωγή SMT υψηλού όγκου· χαμηλό ποσοστό ελαττωματικής συγκόλλησης.
4. Ευελιξία σχεδιασμού: Υποστήριξη τροποποίησης στο ύψος επαφής, πάχος χρυσού, και προσθήκη κλειδιού πολικότητας· γρήγορη παράδοση δειγμάτων για επικύρωση έργου.
5. Ανταγωνιστικό κόστος: Άμεση προμήθεια από το εργοστάσιο, ισοδύναμη απόδοση με αντίστοιχα διάσημων εμπορικών σημάτων με καλύτερο συνολικό κόστος ιδιοκτησίας για παραγγελίες μεγάλου όγκου.

Εφαρμογή

• Φορητές ηλεκτρονικές συσκευές: φορητοί τερματικοί σταθμοί, εξοπλισμός POS, σαρωτές
• Πακέτα μπαταριών ιόντων λιθίου: μονάδες μπαταριών πολλαπλών κυψελών με σήμα ανίχνευσης θερμοκρασίας
• Υλικό έξυπνου σπιτιού: έξυπνες κλειδαριές, φορητές ιατρικές συσκευές
• Φορητά βιομηχανικά όργανα, καταγραφείς δεδομένων
• Βοηθητική τροφοδοσία ρομπότ, μονάδες περιφερειακών μπαταριών drone
• Φορητές & μικρές συσκευές IoT με μπαταρία

Επιλογές προσαρμογής

1. Λογική αριθμού ακίδων: 4P για ταυτόχρονη παροχή ισχύος + σήμα θερμοκρασίας/ισορροπίας μπαταρίας· επιλέξτε μόνο 2P για καθαρή ισχύ χωρίς σήμα ανίχνευσης.
2. Επιλογή επιχρύσωσης: Επιλέξτε την επιχρυσωμένη έκδοση εάν η συσκευή λειτουργεί σε υγρό / περιβάλλον με ψεκασμό αλατιού ή απαιτεί συχνή σύνδεση/αποσύνδεση· διατίθεται εναλλακτική επιχρυσωμένη με κασσίτερο για έργα στατικής σύνδεσης που είναι ευαίσθητα στο κόστος.
3. Σημείωση διάταξης PCB: Αφήστε επαρκή χώρο αποφυγής γύρω από το περίβλημα του συνδετήρα· ακολουθήστε αυστηρά την προτεινόμενη καμπύλη θερμοκρασίας αναρροής για να αποφύγετε παραμόρφωση του πλαστικού.
4. Έλεγχος ζεύγους σύνδεσης: Επαληθεύστε τη διάσταση, το ύψος και το βήμα του αρσενικού ακροδέκτη της μπαταρίας πριν οριστικοποιήσετε το σχέδιο· η σύνδεση διαφορετικών εμπορικών σημάτων μπορεί να προκαλέσει ατελή εμπλοκή.
5. Μείωση ρεύματος: Μειώστε το ρεύμα κατά 30% σε περιβάλλον εργασίας υψηλής θερμοκρασίας (> 60℃) για μακροπρόθεσμη αξιοπιστία.
