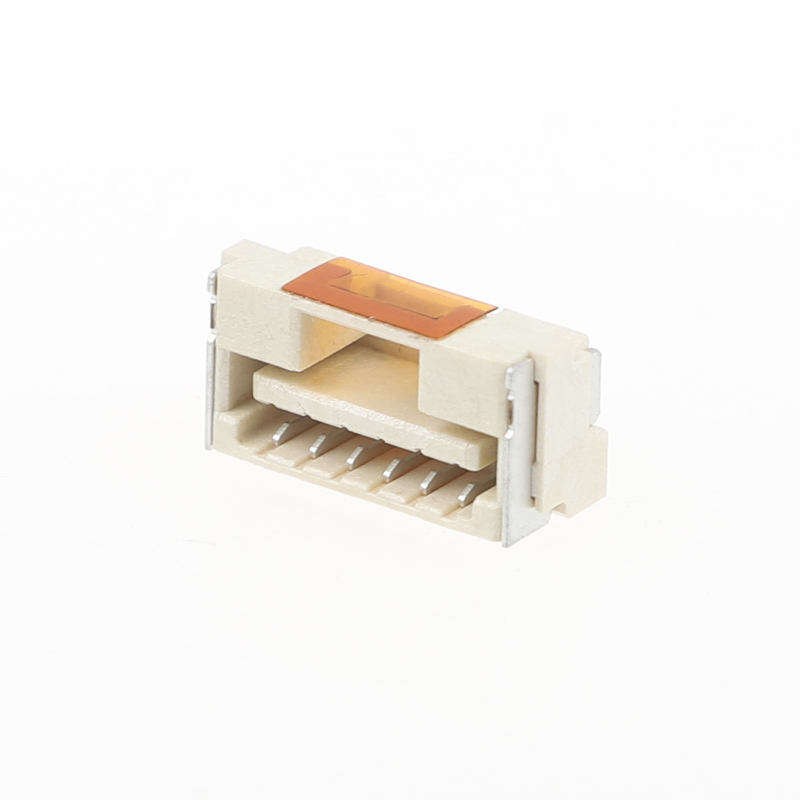

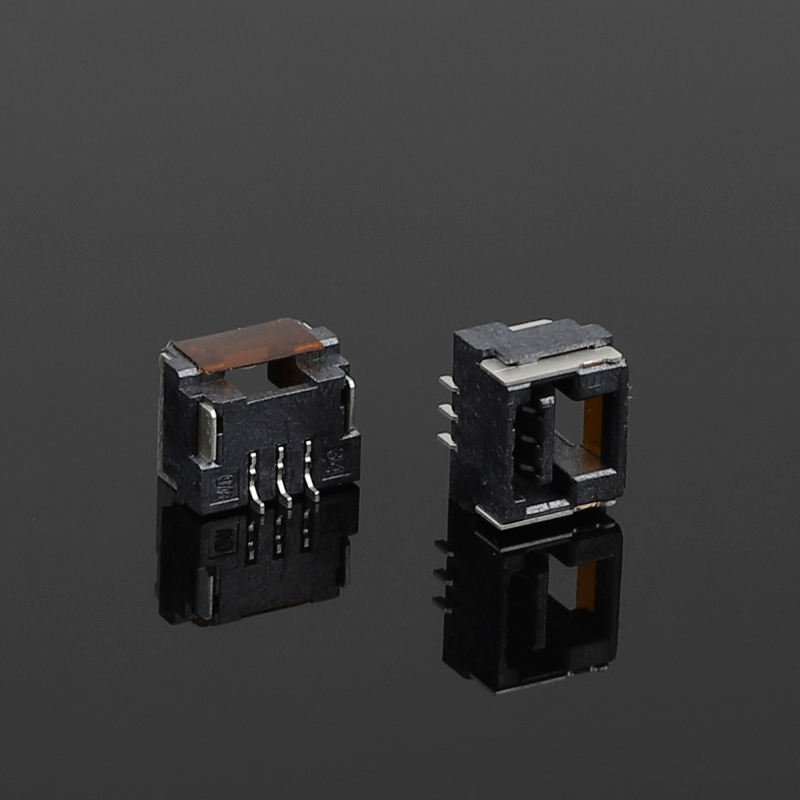

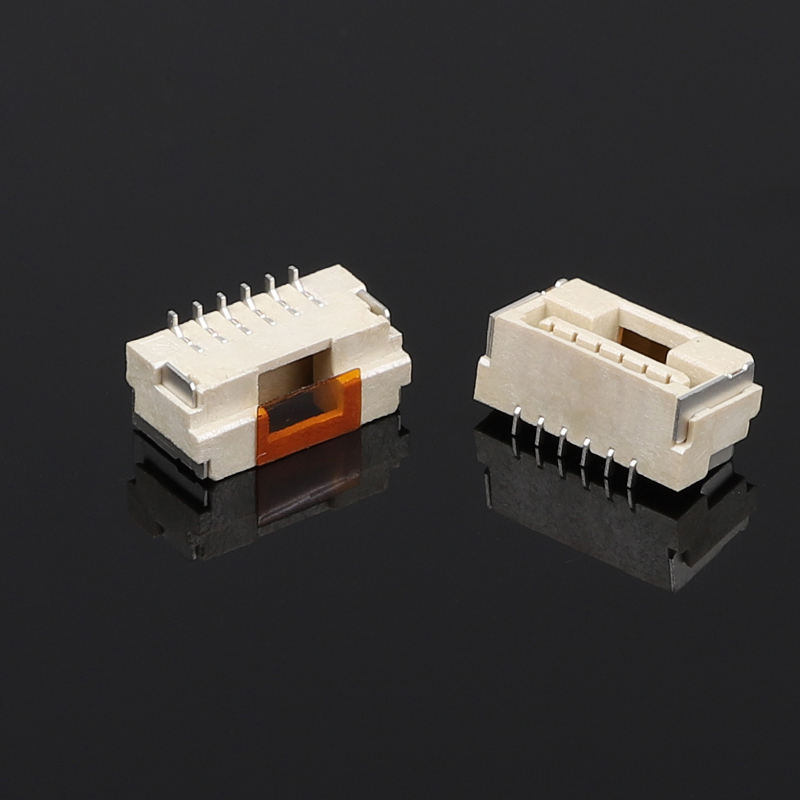

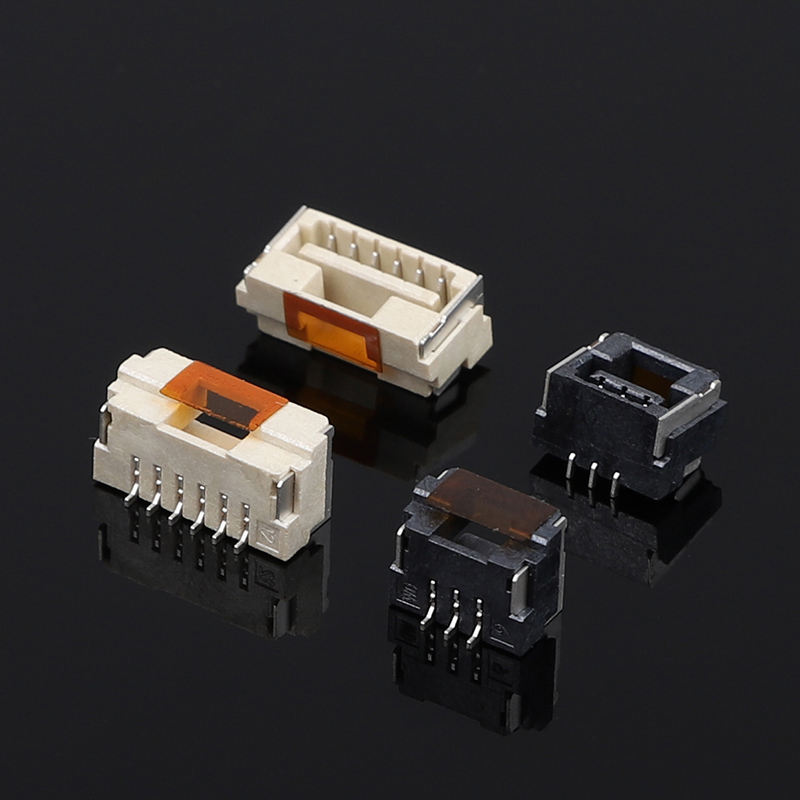

Συνδετήρας SMT Οριζόντιας Τοποθέτησης 1.25mm με Κούμπωμα Αντικατάσταση WAFER Connector 502386
Κύρια Χαρακτηριστικά Προϊόντος
- Άμεση μηχανική & ηλεκτρική αντικατάσταση για τη σειρά wafer Molex 502386, χωρίς ανάγκη αναθεώρησης διάταξης PCB
- Οριζόντια τοποθέτηση SMT δεξιά γωνία με ενσωματωμένο κούμπωμα, ασφαλής κλείδωμα κατά των κραδασμών
- Συμπαγής απόσταση 1.25mm, λύση καλωδίου-προς-πλακέτα μονής σειράς για σχεδιασμό PCB με περιορισμένο χώρο
- Περίβλημα LCP υψηλής θερμοκρασίας, πλήρως συμβατό με την τυπική διαδικασία συγκόλλησης SMT reflow
- Εύρος αριθμού ακροδεκτών 2-15P, υποστηρίζει επιλογές επιμετάλλωσης κασσίτερου/χρυσού, συμβατό με RoHS-REACH
- Σταθερή ικανότητα μαζικής παραγωγής, μικρότερος χρόνος παράδοσης σε σύγκριση με τα αρχικά εισαγόμενα εξαρτήματα
Τεχνικές Προδιαγραφές Προϊόντος
Γενικές Μηχανικές Παράμετροι
| Στοιχείο |
Προδιαγραφή |
| Απόσταση |
1.25mm |
| Τρόπος Τοποθέτησης |
Οριζόντια / Δεξιά Γωνία SMT |
| Αριθμός Κυκλωμάτων |
2 ~ 15P |
| Κατεύθυνση Σύζευξης |
Πλευρική είσοδος καλωδίου-προς-πλακέτα |
| Τύπος Κλειδώματος |
Ενσωματωμένο κούμπωμα |
| Κύκλοι Σύζευξης |
Ελάχ. 30 κύκλοι |
| Συσκευασία |
Ανάγλυφη ταινία & καρούλι |
| Αναφλεκτικότητα |
UL 94V-0 |
Υλικά & Ηλεκτρικά Χαρακτηριστικά
| Στοιχείο |
Προδιαγραφή |
| Υλικό Περιβλήματος |
Θερμοπλαστικό LCP υψηλής θερμοκρασίας |
| Υλικό Επαφής |
Φωσφορούχος Χαλκός |
| Επιμετάλλωση Επαφής |
Επιμετάλλωση κασσίτερου (στάνταρ); Προαιρετικός χρυσός φλας |
| Ονομαστικό Ρεύμα ανά Ακροδέκτη |
1.0A |
| Ονομαστική Τάση |
50V AC / DC |
| Μέγιστη Αντίσταση Επαφής |
≤30mΩ (αρχική) |
| Ελάχιστη Αντίσταση Μόνωσης |
≥1000MΩ @ 500V DC |
| Αντοχή Τάσης |
250V AC / 1 λεπτό |
Οδηγός Περιβάλλοντος & Συγκόλλησης
| Στοιχείο |
Προδιαγραφή |
| Εύρος Θερμοκρασίας Λειτουργίας |
-40°C ~ +105°C |
| Συνθήκη Συγκόλλησης Reflow |
Μέγιστη θερμοκρασία 260°C ±5°C, διάρκεια 5-10 δευτ. |
| Περιβάλλον Αποθήκευσης |
Θερμοκρασία -10 ~ 40°C, Υγρασία 30-70% RH, αποφυγή απορρόφησης υγρασίας |
| Συμμόρφωση |
RoHS, REACH |
Χαρακτηριστικά Προϊόντος
- Ενσωματωμένος μηχανισμός κλειδώματος με κούμπωμα: σαφής απτική ανάδραση "κλικ", ισχυρή απόδοση κατά της απομάκρυνσης λόγω κραδασμών και μηχανικών κρούσεων
- Σχεδιασμός πολωμένου περιβλήματος, αποτρέπει την αντίστροφη λανθασμένη σύζευξη κατά τη χειροκίνητη ή αυτόματη συναρμολόγηση
- Μονωτικό υλικό LCP ανθεκτικό σε υψηλές θερμοκρασίες, αντέχει στο θερμικό προφίλ SMT reflow χωρίς τήξη ή παραμόρφωση του περιβλήματος
- Δομή επαφής διπλού βραχίονα από φωσφορούχο χαλκό, σταθερή αντίσταση επαφής σε πολλαπλούς κύκλους σύζευξης
- Οριζόντια δεξιά γωνία SMT, συμβατό 1:1 με τη διάταξη της σειράς 502386, μηδενική αλλαγή για υπάρχον PCB
- Συσκευασία ταινίας σε καρούλι για pick-and-place; πολλαπλές επιλογές μήκους ακροδεκτών & επιμετάλλωσης για ποικίλες απαιτήσεις έργων
- Συμβατό με RoHS & REACH, βαθμολογία επιβραδυντικού φλόγας UL 94V-0
Πλεονεκτήματα Προϊόντος
- Άμεση εναλλαξιμότητα: 100% συμβατότητα διάταξης για τη σειρά 502386, χωρίς επανασχεδιασμό PCB, γρήγορη αντικατάσταση BOM για έργα ανακούφισης ελλείψεων
- Ενισχυμένη συγκράτηση με κούμπωμα: Βελτιστοποιημένη γεωμετρία μανδάλου, καλύτερη απόδοση κατά των κραδασμών από γενικές εκδόσεις με τριβή κλειδώματος. κατάλληλο για συσκευές κινούμενων μερών
- Φιλικό προς την παραγωγή: Το υλικό LCP αντέχει καλά στη θερμότητα του reflow. η συσκευασία ταινίας-καρούλι ταιριάζει στο τυπικό pick-and-place SMT, χαμηλό ποσοστό ελαττωμάτων συναρμολόγησης
- Οικονομικά αποδοτική τοπική εναλλακτική λύση: Μικρότερος χρόνος παράδοσης σε σύγκριση με εισαγόμενα πρωτότυπα εξαρτήματα, ευέλικτο MOQ για πρωτότυπα & μαζικές παραγγελίες
- Προσαρμόσιμες επιλογές: Ρυθμιζόμενος αριθμός ακροδεκτών, επιμετάλλωση (κασσίτερος/χρυσός φλας), διαθέσιμη προσαρμοσμένη προδιαγραφή ταινίας-καρούλι για ειδικά έργα
Εφαρμογή
- Ηλεκτρονικά ευρείας κατανάλωσης: μονάδες έξυπνου σπιτιού, μικροσυσκευές, φορητές συσκευές
- Μονάδες οθόνης & LCD: εσωτερική διασύνδεση σήματος για μικρού μεγέθους πάνελ
- Βιομηχανικός έλεγχος: συμπαγείς μονάδες αισθητήρων, μικρές πλακέτες περιφερειακών PLC
- Ρομποτική & UAV: εσωτερική καλωδίωση σήματος για μονάδες ελέγχου πτήσης & βοηθητικές μονάδες
- Ιατρικές συσκευές: φορητός διαγνωστικός εξοπλισμός εσωτερικές συνδέσεις σήματος χαμηλής τάσης
- Βοηθητικές μονάδες εσωτερικού αυτοκινήτου: συνδέσεις σήματος που δεν σχετίζονται με την ασφάλεια
Συχνές Ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας, μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα προϊόντα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Αυστηρά σύμφωνα με το ISO9001, IQC, OQC, IPQC, QA κατέχουν το 10% του τμήματος Ποιοτικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
