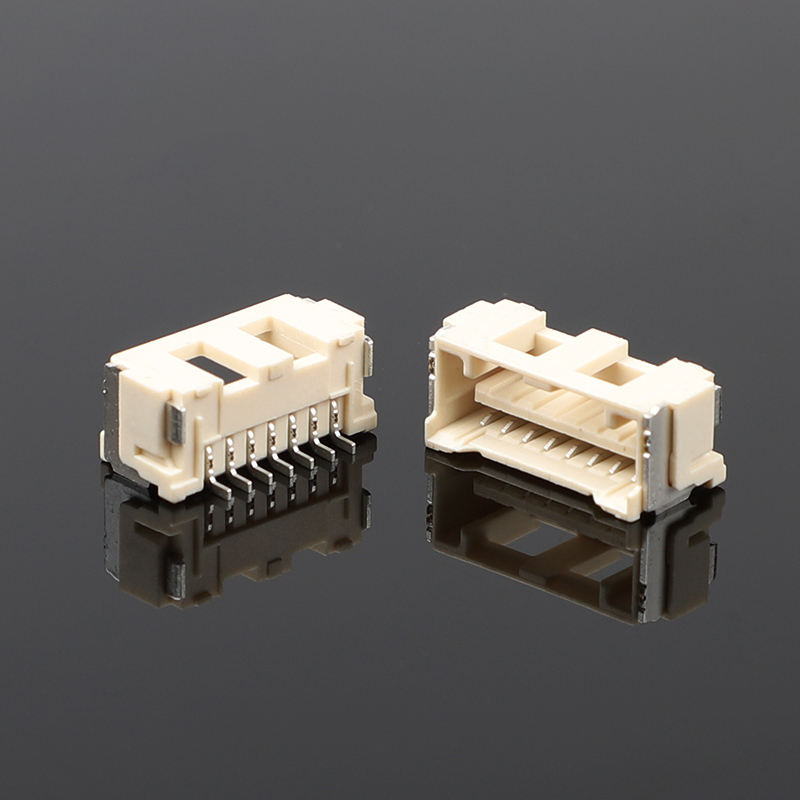

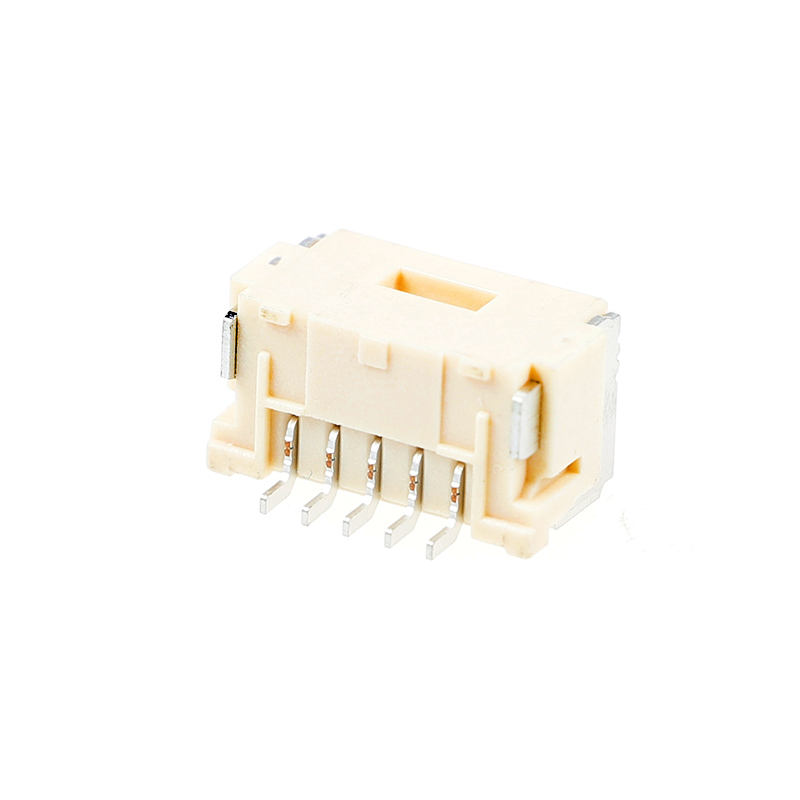

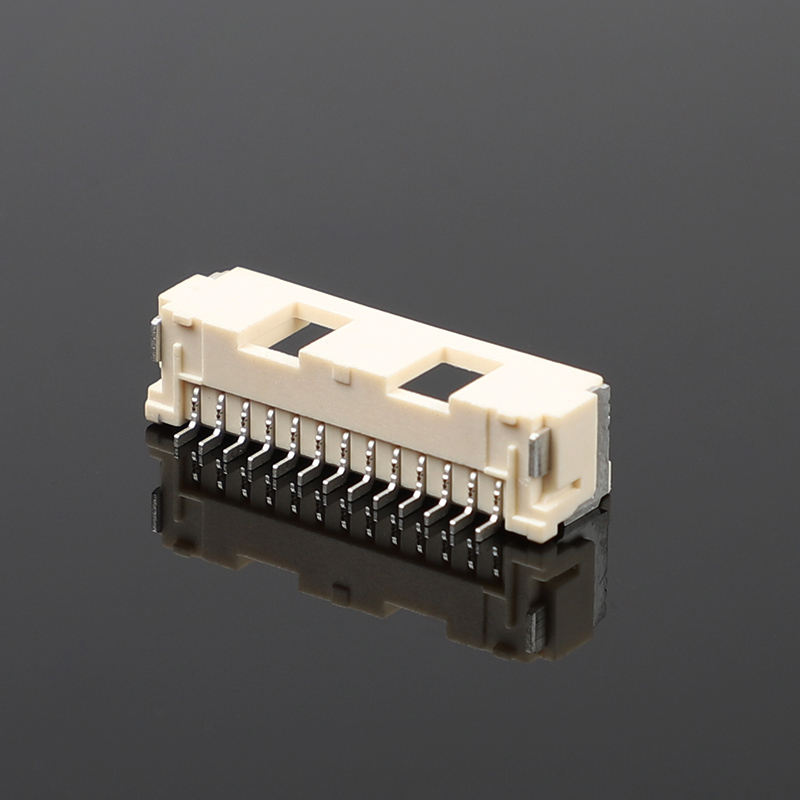

MX1.5mm Στροφή Β Τύπος Οριζόντιας Ταινία Εσωτερική Κλειδί SMT υγρασία ανθεκτικό φως WT150BW Αυτοκινητιστικό προσαρμογέα σύνδεσμο 100V
Σημαντικά σημεία του προϊόντος
- 1οριζόντια κεφαλίδα SMT τύπου B με πλάτος 0,5 mm,σχεδιασμός αντι-δονήσεων με κλειδαριά εσωτερικής δέσμηςγια φωτισμό αυτοκινήτων και σύνδεση σήματος
- Συσκευή SMT με ταινία και ρολό, πλήρως συμβατή με γραμμές συναρμολόγησης SMT υψηλής ταχύτητας
- Υλικό στερέωσης ανθεκτικό στην υγρασία, σταθερή απόδοση σε υγρό περιβάλλον στην καμπίνα του οχήματος
- Κατηγορία 100 V AC/DC, συμπαγής αποτύπωση, αριθμός πινών 2-15P προσαρμόσιμο
- Υλικό αυτοκινητοβιομηχανικής ποιότητας, συμβατό με το RoHS, οικονομικά αποδοτική εναλλακτική λύση για την κύρια σειρά MX1.5
Τεχνικές προδιαγραφές προϊόντος
Γενικές μηχανικές παραμέτρους
| Άρθρο |
Προδιαγραφές |
| Πύργος |
1.5 mm |
| Τύπος στερέωσης |
Οριζόντια / ορθογώνια SMT |
| Μέθοδος κλειδώματος |
Κλειδώματα εσωτερικής δέσμης |
| Διαθέσιμο αριθμό καρφίτσες |
2‐15 P μονοειδής σειρά |
| Κύκλοι ζευγαρώσεως |
Min 30 κύκλοι |
| Εφαρμόσιμο πάχος PCB |
10,6 mm-2,0 mm |
| Συσκευή |
Τεκέτα και τροχιά SMT |
Χαρακτηριστικά υλικού και ηλεκτρικού
| Άρθρο |
Προδιαγραφές |
| Υλικό στέγασης |
Ανθεκτικό σε υψηλές θερμοκρασίες PA9T, UL94V-0 |
| Τερματικό υλικό |
Φωσφόρος Χάλκινος, υποστρώμα Ni + επικάλυψη Sn |
| Διορισμένη τάση |
100 V AC/DC |
| Κατηγοριοποιημένο ρεύμα |
2 Α ανά καρφί |
| Αντίσταση επαφής |
≤ 40 mΩ (μέγιστο) |
| Αντίσταση μόνωσης |
≥ 500 MΩ |
| Αντιστέκεται στην τάση |
500 V AC, 1 λεπτό χωρίς βλάβη |
Οδηγός για το περιβάλλον και τη συγκόλληση
| Άρθρο |
Προδιαγραφές |
| Θέρμανση λειτουργίας |
-25 °C ~ +85 °C (συμπεριλαμβανομένης της θερμοκρασίας αύξησης του ρεύματος) |
| Ανθεκτικότητα στην υγρασία |
Αντιμετώπιση υψηλής υγρασίας σε περιβάλλον καμπίνας, μη υδατοασθενής |
| Προφίλ συγκόλλησης με επανεξέταση |
Η μέγιστη θερμοκρασία 250 °C, ακολουθώντας την SMT τυποποιημένη καμπύλη ανάκλισης |
| Κατάσταση αποθήκευσης |
Συσκευασία σε στεγνή σακούλα, αποφύγετε την απορρόφηση υγρασίας πριν από την επανειλημμένη ροή SMT |
| Συμμόρφωση |
RoHS |
Χαρακτηριστικά του προϊόντος
- Ενσωματωμένη δομή κλειδώματος εσωτερικής δέσμης, ηχητικό συνδυασμό κλικ, αποτρέπει αποτελεσματικά την αποσύνδεση υπό δονήσεις και σοκ του οχήματος
- Οριζόντια ορθογώνια τοποθέτηση SMT, εξοικονομεί κατακόρυφο χώρο PCB, ιδανική για τοποθέτηση καλωδίων με πλευρική κατεύθυνση
- Ανθεκτικό στην υγρασία, ανθεκτικό στις υψηλές θερμοκρασίες περίβλημα, προσαρμόζεται σε υγρό εσωτερικό περιβάλλον εργασίας και περίβλημα λάμπας
- Συσκευή ταινίας και τροχιάς, υποστηρίζει αυτόματη τοποθέτηση SMT χωρίς χειροκίνητη λειτουργία

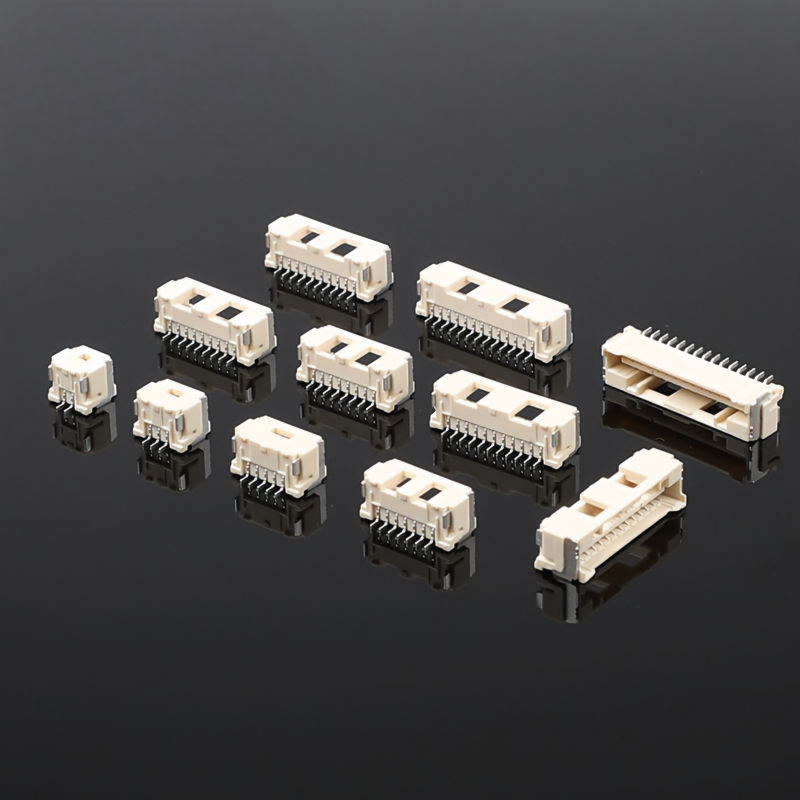

- Πολυπινική κάλυψη: 2P-15P μεμονωμένη σειρά, ευέλικτη επιλογή αριθμού πινών για διαφορετικές απαιτήσεις καναλιού σήματος
- Ενισχυμένες καρτέλες SMT βελτιώνουν τη μηχανική κατακράτηση της συγκόλλησης σε PCB
- Κλειδί πόλωσης για την αποφυγή της παράτυπης αντιστοίχισης κατά την συναρμολόγηση
- Συμμόρφωση με το RoHS, κατάλληλη για ηλεκτρονικά συστήματα έμμεσης ασφάλειας αυτοκινήτων
Πλεονεκτήματα του προϊόντος
- Αντιδοντική κλειδαριά εσωτερικής δέσμης: Σε σύγκριση με τα συνηθισμένα μη κλειδωτικά SMT πλακίδια, αποφεύγει διαλείπουσες αστοχίες σήματος που προκαλούνται από δονήσεις του οχήματος, μειώνοντας τον κίνδυνο μετά την πώληση για τα προϊόντα λάμπας.
- Άλλες συσκευές: Καλύτερη προσαρμοστικότητα στην υγρασία από το γενικό υλικό PA66, κατάλληλο για περιβάλλον ημι-σφραγισμένης κοιλότητας λαμπτήρα.
- Πλήρης κατασκευαστικότητα SMT: Προμήθεια ταινίας-τροχίου, χωρίς να απαιτείται χειροκίνητη εισαγωγή, μειώνει το κόστος εργασίας συναρμολόγησης για μαζική παραγωγή.
- Σύνθετη οριζόντια διάταξη: Οριζόντια σχεδίαση εξόδου καλωδίων εξοικονομεί ύψος PCB, ταιριάζει με τη διάταξη της πλακέτας φωτισμού στενού χώρου.
- Πληροφορίες αναφοράς: εναλλακτική λύση για την κύρια σειρά τύπου MX1.5 B, υποστηρίζει εξατομικευμένη μέτρηση αριθμού πινών και δειγματοληψίας.
- Σταθερή απόδοση συγκόλλησης: Οι ενισχυμένες πινακίδες συγκράτησης μειώνουν τον κίνδυνο ρωγμών στις συγκόλλησεις συγκόλλησης υπό μηχανική πίεση.
Εφαρμογή
- Αυτοκινητοβιομηχανία: Ηλεκτρονικές μονάδες εσωτερικού ελέγχου, σύνδεση σήματος αισθητήρα οχήματος
- Φωτισμός: Εμπορική μονάδα φωτισμού LED, έξυπνος οδηγός λαμπτήρα
- Βιομηχανική ηλεκτρονική: Μονάδες αισθητήρων μικρού μεγέθους, συμπαγείς πίνακες ελέγχου
- Καταναλωτικά ηλεκτρονικά προϊόντα: έξυπνοι εξοπλισμοί οικιακής χρήσης, σύνδεση σήματος καλωδίου με πλακέτα μικρού μεγέθους
Γενικές ερωτήσεις
1Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στο καταλόγιό σαςΛογκ, μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
4Ε: Και ο χρόνος παράδοσης;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001, IQC, OQC, IPQC, QA καταλαμβάνουν το 10% του τμήματος ποιότητας μας.
8Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
9Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα για να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι συνεπάγεται πρόσθετο κόστος.
10Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
