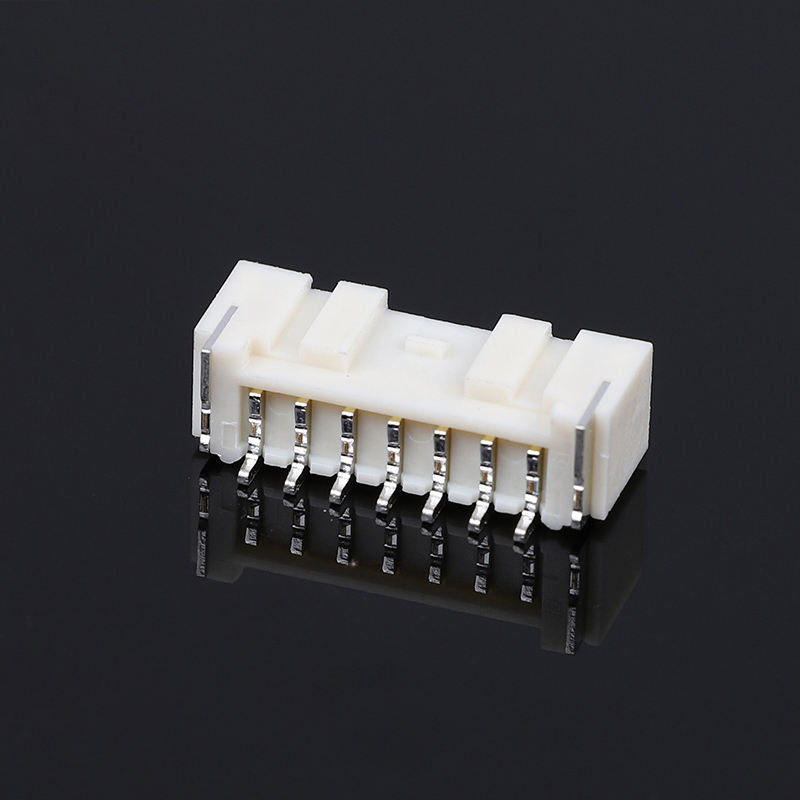

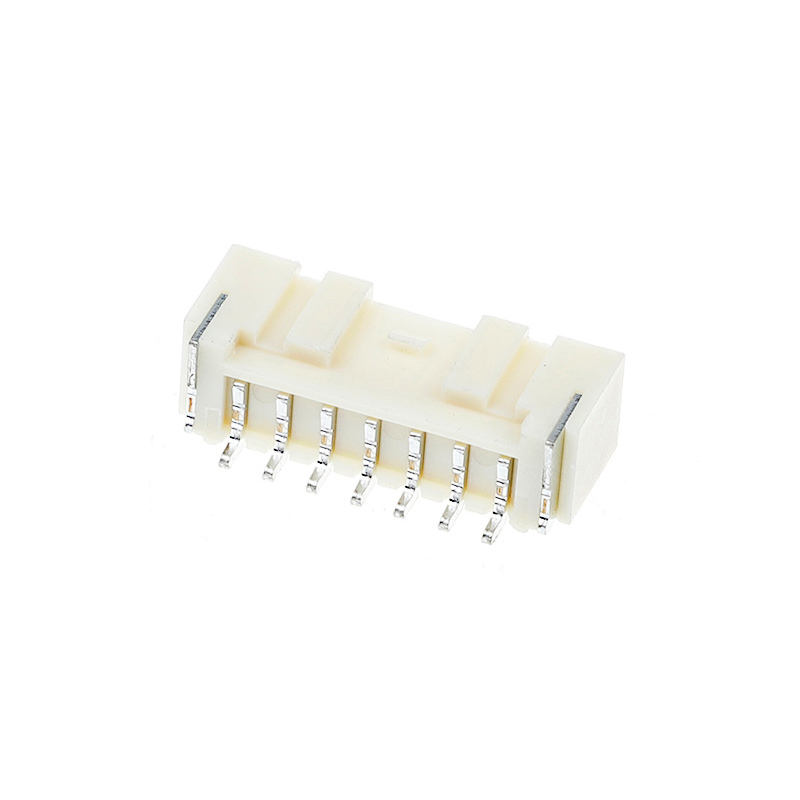

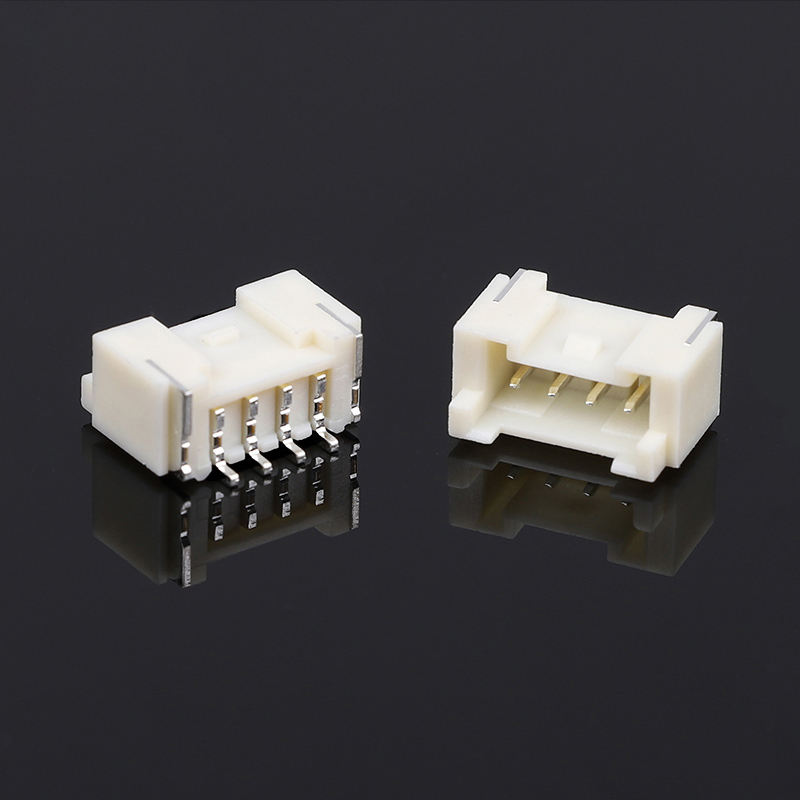

Συνδετήρας άκρου πλακέτας φωτισμού LED SMT2P-16P οριζόντιος 2.0MM Pitch με ταινία PA/PAE
Κύρια χαρακτηριστικά προϊόντος
Οριζόντιος κεφαλής υποδοχής SMT με βήμα 2.0 mm, συσκευασμένος σε ταινία και καρούλι, 2-16 θέσεις, βελτιστοποιημένος για τη συναρμολόγηση πλακετών φωτισμού LED. Περίβλημα ανθεκτικό σε υψηλές θερμοκρασίες, σταθερή απόδοση επαφής, πλήρως συμβατό με αυτόματη τοποθέτηση SMT υψηλής ταχύτητας, μειώνει το ποσοστό ελαττωμάτων παραγωγής για μονάδες φωτισμού.
Τεχνικές προδιαγραφές προϊόντος
Γενικές μηχανικές παράμετροι
| Στοιχείο |
Προδιαγραφή |
| Βήμα |
2.0 mm |
| Εύρος θέσεων |
2-16 P |
| Τύπος τοποθέτησης |
Οριζόντια / Ορθή γωνία SMT Επιφανειακή τοποθέτηση |
| Συσκευασία |
Εντυπωμένη ταινία & καρούλι για αυτόματη συναρμολόγηση SMT |
| Κύκλοι σύνδεσης |
300 κύκλοι ελάχιστο |
| Προτεινόμενο πάχος πλακέτας |
1.6 mm |
| Επιλογή επιμετάλλωσης |
Επιμεταλλωμένο με κασσίτερο (στάνταρ); Επιμεταλλωμένο με χρυσό (προαιρετικό) |
Υλικά & Ηλεκτρικά χαρακτηριστικά
| Στοιχείο |
Προδιαγραφή |
| Υλικό περιβλήματος |
PA9T / PA10T ανθεκτικό σε υψηλές θερμοκρασίες, UL94-V0 |
| Υλικό επαφής |
Φωσφορούχος χαλκός |
| Ονομαστικό ρεύμα |
3 A ανά ακροδέκτη |
| Ονομαστική τάση |
250 V AC/DC |
| Αρχική αντίσταση επαφής |
≤ 15 mΩ |
| Αντίσταση επαφής μετά από περιβαλλοντική δοκιμή |
≤ 25 mΩ |
| Αντίσταση μόνωσης |
≥ 1000 MΩ |
| Τάση αντοχής |
800 V AC, 1 λεπτό, χωρίς βλάβη |
| Θερμοκρασία λειτουργίας |
-25 °C ~ +85 °C |
Οδηγός περιβάλλοντος & συγκόλλησης
| Στοιχείο |
Προδιαγραφή |
| Μέγιστη θερμοκρασία κορυφής αναρροής SMT |
Μέγιστο 260 °C, παραμονή ≤ 10 δευτερόλεπτα |
| Συνθήκη αποθήκευσης |
Θερμοκρασία -10 °C ~ +40 °C, Υγρασία 40-70 % RH, σφραγισμένο καρούλι |
| Αντοχή σε περιβαλλοντικές συνθήκες |
Αντέχει σε κοινές τάσεις θερμικού κύκλου μονάδων φωτισμού εσωτερικού χώρου. ΟΧΙ για άμεση έκθεση σε εξωτερική αδιαβροχοποίηση χωρίς επιπλέον περίβλημα. |
| Πρόταση SMT |
Αποφύγετε την υπερβολική ποσότητα πάστας συγκόλλησης για να αποτρέψετε τη γέφυρα κασσίτερου μεταξύ γειτονικών ακροδεκτών |
Χαρακτηριστικά προϊόντος

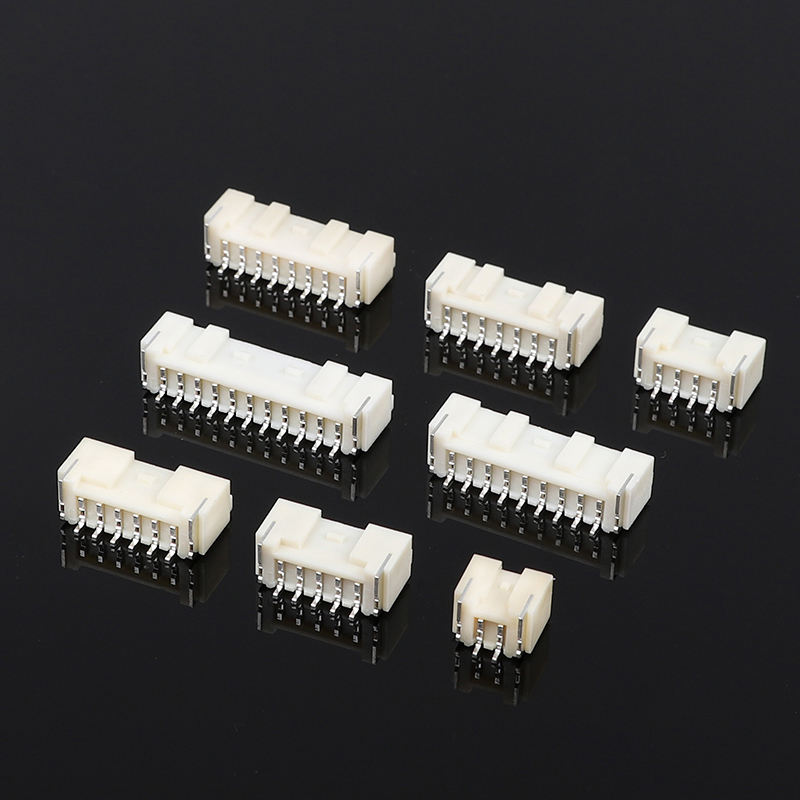

- Τυπικό βήμα 2.0 mm, θέσεις: 2-16 κυκλώματα, μονής σειράς οριζόντια SMT τοποθέτηση ορθής γωνίας
- Συσκευασία σε ταινία και καρούλι με εντύπωμα, άμεσα εφαρμόσιμη σε εξοπλισμό SMT pick-and-place υψηλής ταχύτητας
- Μονωτικό ανθεκτικό σε υψηλές θερμοκρασίες UL94-V0, αντέχει στο προφίλ συγκόλλησης αναρροής SMT
- Επαφή από φωσφορούχο χαλκό με επιλογές επιμετάλλωσης κασσίτερου/χρυσού, χαμηλή σταθερή αντίσταση επαφής
- Ενσωματωμένο κλειδί πόλωσης, αποτρέπει λάθη συναρμολόγησης αντίστροφης σύνδεσης
- Βελτιστοποιημένο αποτύπωμα για διάταξη πλακέτας LED, μειώνει τον κίνδυνο γέφυρας συγκόλλησης κατά τη μαζική παραγωγή
- Πολλαπλές επιλογές αριθμού ακροδεκτών, υποστηρίζει μετάδοση σήματος & χαμηλής ισχύος για μονάδες φωτισμού
Πλεονεκτήματα προϊόντος
- Φιλικό προς τη μαζική παραγωγή: Η παροχή SMT σε ταινία και καρούλι εξαλείφει τη χειροκίνητη τοποθέτηση, βελτιώνει την παραγωγικότητα για τους κατασκευαστές φωτιστικών LED, μειώνει τα ελαττώματα που σχετίζονται με τη συναρμολόγηση.
- Βελτιστοποίηση για φωτισμό: Η οριζόντια τοποθέτηση χαμηλού προφίλ διατηρεί τον κάθετο χώρο μέσα σε λεπτά φωτιστικά LED.
- Ισορροπία κόστους-απόδοσης: Η επιμεταλλωμένη με κασσίτερο έκδοση καλύπτει τις περισσότερες απαιτήσεις φωτισμού LED. Η επιμεταλλωμένη με χρυσό παραλλαγή είναι διαθέσιμη για έργα με υψηλές δονήσεις ή μεγάλη διάρκεια ζωής.
- Σχεδιασμός κατά της λανθασμένης σύνδεσης: Το κλειδί πόλωσης αποτρέπει τη σύνδεση λάθος κατεύθυνσης στη γραμμή παραγωγής.
- Σταθερή ηλεκτρική απόδοση: Η ελεγχόμενη αντίσταση επαφής μειώνει τους κινδύνους διακοπτόμενης σύνδεσης για βλάβες μονάδων LED.
- Ευέλικτη επιλογή αριθμού ακροδεκτών: 2-16P καλύπτει από μικρά ενδεικτικά φώτα έως πλακέτες οδηγών φωτισμού πολλαπλών καναλιών.
Εφαρμογή
- Φωτισμός LED: φωτιστικά πάνελ, μονάδες φωτισμού λωρίδων, χωνευτά φωτιστικά, φωτιστικά ντουλαπιών, πλακέτες οδηγών έξυπνων φωτιστικών
- Ηλεκτρονικά είδη ευρείας κατανάλωσης: μικροσυσκευές, μονάδες οθόνης
- Βιομηχανικός έλεγχος: πλακέτες αισθητήρων, συμπαγείς μονάδες ελέγχου
- Έξυπνο σπίτι: ελεγκτές φωτισμού IoT, εσωτερική καλωδίωση έξυπνων συσκευών εσωτερικού χώρου προς πλακέτα σύνδεση
Συχνές ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας, μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλώς ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα προϊόντα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Αυστηρά υπακούοντας στο ISO9001, IQC, OQC, IPQC, QA κατέχουν το 10% του τμήματος Ποιότητας μας. Όλα τα προϊόντα μας θα δοκιμάζονται από CCD.
8. Ε: Χρειάζομαι τη λίστα τιμών όλων των προϊόντων σας. Έχετε λίστα τιμών;
Α: Δεν έχουμε λίστα τιμών για όλα τα προϊόντα μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα ελέγξουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλώς πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
