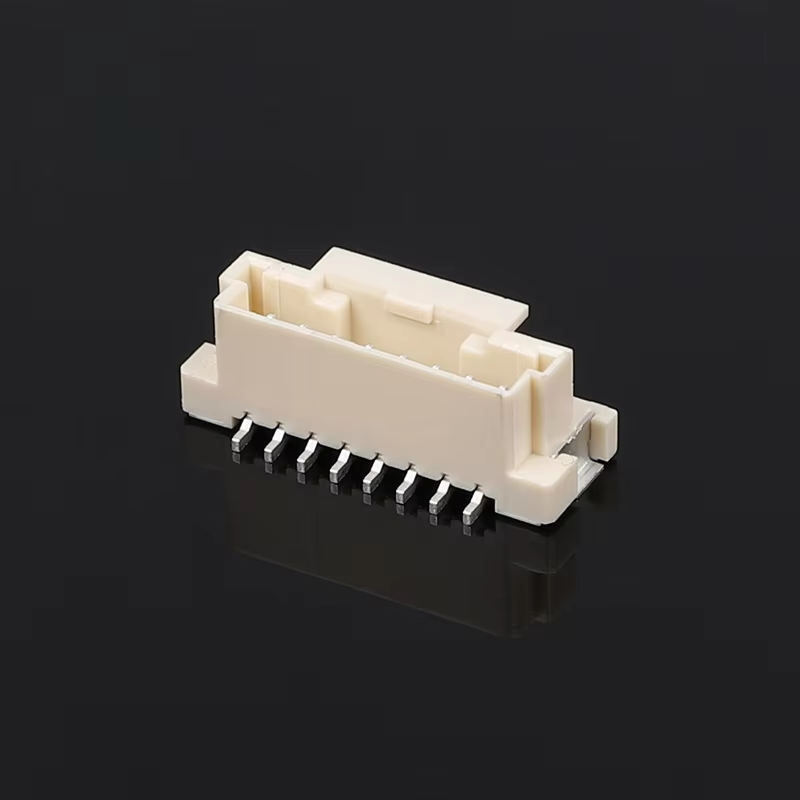

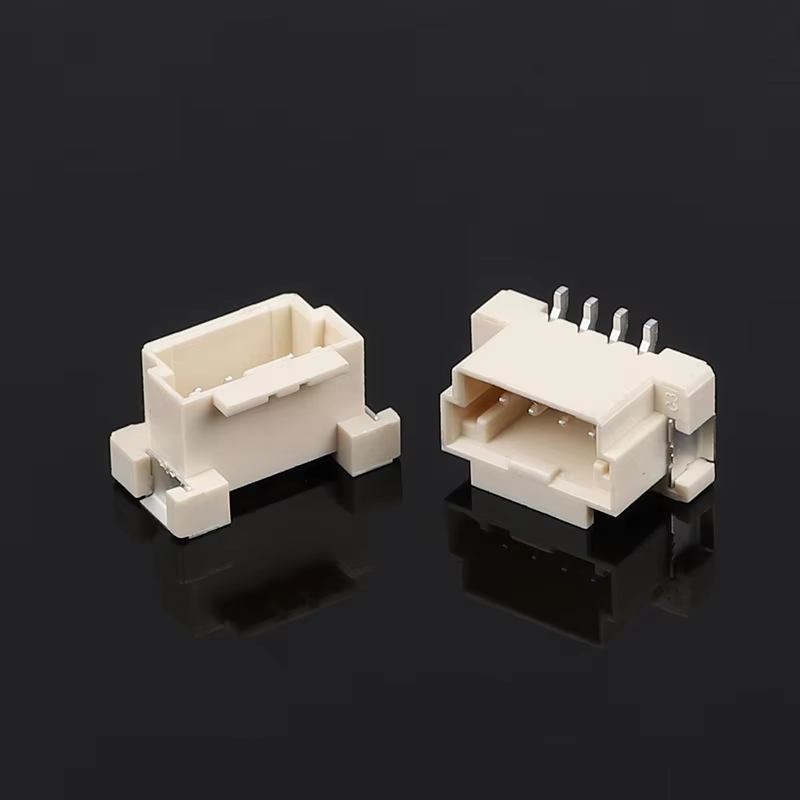

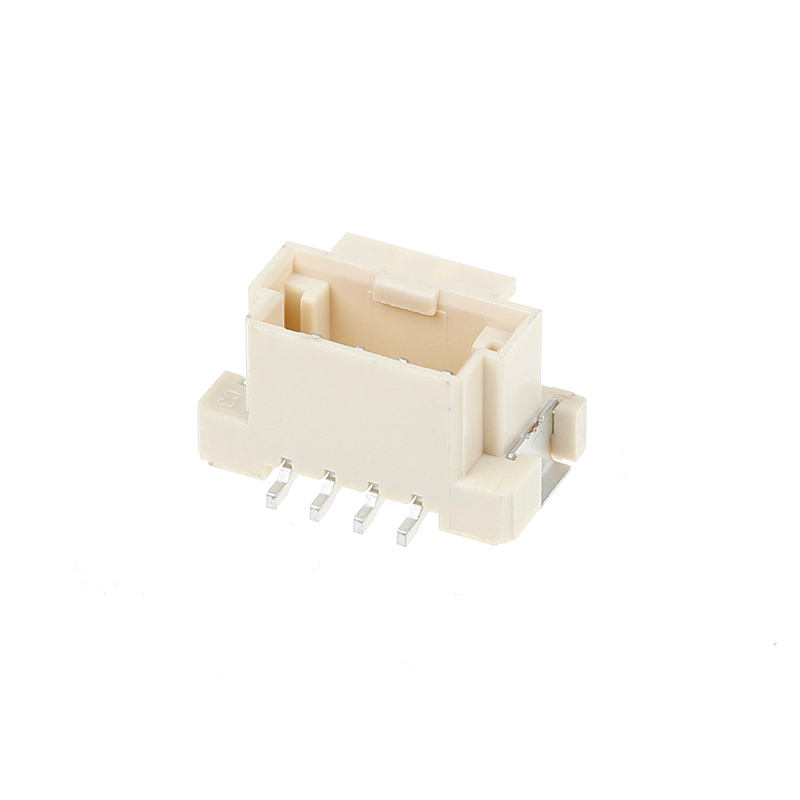

Κάθετη υποδοχή θηλυκού συνδετήρα καλωδίου προς πλακέτα MX2.0mm με ασφάλεια
Κύρια χαρακτηριστικά προϊόντος
- Κάθετη υποδοχή θηλυκού συνδετήρα καλωδίου προς πλακέτα με βήμα 2.0mm και ενσωματωμένη ασφάλεια θετικής ασφάλισηςγια αποφυγή αποσύνδεσης λόγω κραδασμών
- Μονοσειριακή σχεδίαση, αριθμός ακίδων: 2P-20P διαμορφώσιμος, υποστηρίζει μετάδοση σήματος & χαμηλής ισχύος DC
- Περίβλημα υψηλής θερμοκρασίας UL94V-0, συμβατό με συγκόλληση μέσω οπής. Συμμορφούμενο με RoHS & REACH
- Δομή ασφάλισης με ακουστό κλικ, εύκολη χειροκίνητη σύνδεση/αποσύνδεση, αποτρέπει λανθασμένη σύνδεση με κλειδί πόλωσης
- Οικονομικά αποδοτική εναλλακτική λύση για κύριες σειρές συνδετήρων καλωδίου προς πλακέτα 2.0mm, υποστηρίζει προσαρμογή OEM/ODM
Τεχνικές προδιαγραφές προϊόντος
Γενικές μηχανικές παράμετροι
| Στοιχείο |
Προδιαγραφή |
| Βήμα |
2.0mm |
| Τύπος συνδετήρα |
Κάθετη υποδοχή θηλυκού συνδετήρα καλωδίου προς πλακέτα (μέσω οπής) |
| Μέθοδος ασφάλισης |
Ασφάλεια θετικής ασφάλισης (ασφάλιστρο) |
| Αριθμός θέσεων |
2 ~ 20P, μονοσειριακό |
| Κύκλοι σύνδεσης |
Ελάχ. 300 κύκλοι |
| Δύναμη συγκράτησης |
≥40N (πλήρως συνδεδεμένη κατάσταση) |
| Δύναμη αποσύνδεσης |
8-25N |
| Τύπος τοποθέτησης πλακέτας |
Μέσω οπής DIP |
| Σύσταση πάχους πλακέτας |
1.2-1.6mm |
Υλικά & ηλεκτρικά χαρακτηριστικά
| Στοιχείο |
Προδιαγραφή |
| Υλικό περιβλήματος |
Nylon66 / PA9T, UL94V-0 |
| Ακροδέκτης επαφής |
Φωσφορούχος χαλκός |
| Επίστρωση επαφής |
Τυπική: Κασσίτερος πάνω από νικέλιο. Προαιρετική: Χρυσή λάμψη |
| Ονομαστικό ρεύμα |
2A ανά επαφή |
| Ονομαστική τάση |
250V AC/DC |
| Μέγιστη τάση αντοχής |
800V AC / 1 λεπτό |
| Αντίσταση επαφής |
≤30mΩ Μέγιστο |
| Αντίσταση μόνωσης |
≥1000MΩ Ελάχιστο |
| Κατάλληλο μέγεθος καλωδίου |
Καλωδίωση με πτύχωμα 22-30 AWG |
Οδηγός περιβάλλοντος & συγκόλλησης
| Στοιχείο |
Προδιαγραφή |
| Θερμοκρασία λειτουργίας |
-25℃ ~ +85℃ |
| Θερμοκρασία αποθήκευσης |
-40℃ ~ +105℃ |
| Διαδικασία συγκόλλησης |
Συγκόλληση με κυματοειδή συγκόλληση μέσω οπής |
| Θερμοκρασία & διάρκεια συγκόλλησης |
260℃ μέγιστο, ≤5 δευτερόλεπτα |
| Συμμόρφωση |
Συμμορφούμενο με RoHS 2.0, REACH SVHC |
Χαρακτηριστικά προϊόντος
- Ενσωματωμένη ασφάλεια θετικής ασφάλισης: ακουστή ανάδραση "κλικ" κατά την πλήρη σύνδεση, αποτρέπει την τυχαία αποσύνδεση σε περιβάλλοντα με κραδασμούς
- Χαρακτηριστικό κλειδιού πόλωσης: αποτρέπει την αντίστροφη λανθασμένη σύνδεση κατά τη χειροκίνητη εισαγωγή ή την εισαγωγή στη γραμμή συναρμολόγησης
- Ακροδέκτες επαφής από φωσφορούχο χαλκό με επίστρωση κασσίτερου: σταθερή απόδοση επαφής, χαμηλή αντίσταση επαφής, καλή συγκολλησιμότητα
- Μονωτικό υλικό επιβραδυντικό φλόγας UL94V-0, ευρύ φάσμα θερμοκρασίας λειτουργίας για εσωτερικά κλειστά ηλεκτρονικά
- Η κάθετη τοποθέτηση εξοικονομεί οριζόντιο χώρο πλακέτας. Τυπική διάταξη ακίδων μέσω οπής για απλό σχεδιασμό διάταξης πλακέτας

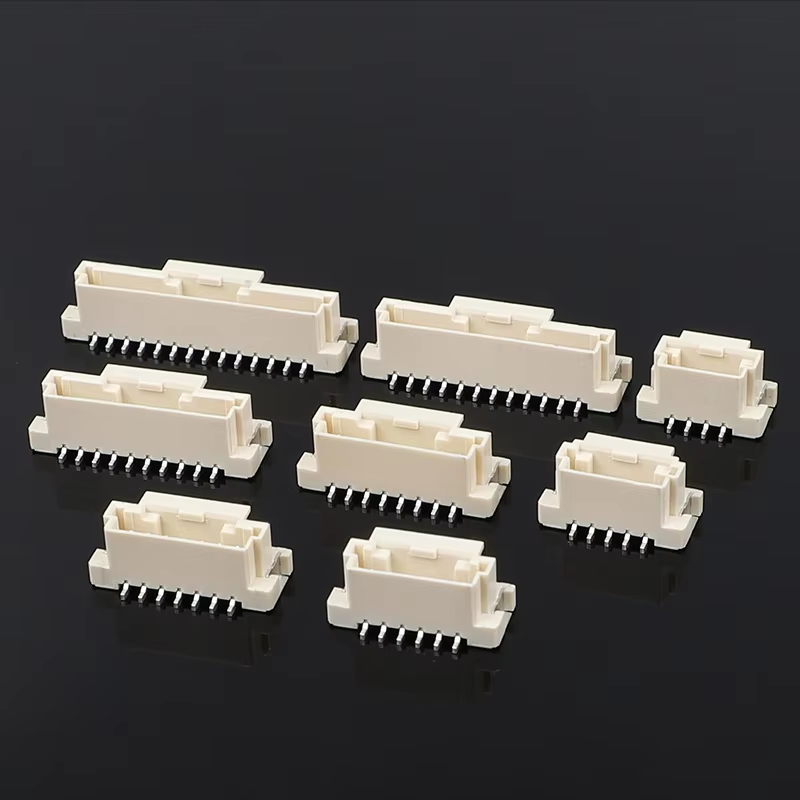

- Ευρεία κάλυψη αριθμού ακίδων 2P-20P, υποστηρίζει προσαρμοσμένο μήκος ακίδων, επιλογές επίστρωσης & ειδικό χρώμα περιβλήματος
- Συμμορφούμενο με RoHS-REACH, κατάλληλο για απαιτήσεις εξαγωγής στην παγκόσμια αγορά
Πλεονεκτήματα προϊόντος
- Αξιοπιστία κατά των κραδασμών: Η ενσωματωμένη ασφάλεια λύνει τους κινδύνους χαλαρής σύνδεσης για κινούμενο / εκτεθειμένο σε κραδασμούς εξοπλισμό σε σύγκριση με συνδετήρες μόνο με τριβή
- Εύκολη συναρμολόγηση: Σαφής ακουστή επιβεβαίωση κλικ, λιγότερα ανθρώπινα λάθη κατά τη χειροκίνητη συναρμολόγηση, χαμηλότερο ποσοστό διακοπτόμενων σφαλμάτων μετά την πώληση
- Ευελιξία σχεδίασης: Πλήρες χαρτοφυλάκιο 2-20P, υποστηρίζει προσαρμοσμένη επίστρωση, χρώμα & τροποποίηση ακίδων για ειδικές απαιτήσεις έργου
- Σταθερότητα εφοδιασμού: Τυπικό αποτύπωμα συμβατό με κύριες λύσεις συνδετήρων καλωδίου προς πλακέτα 2.0mm, σύντομος χρόνος παράδοσης για μαζικό όγκο
- Ισορροπία κόστους-απόδοσης: Αποφύγετε την υπερβολική τιμολόγηση premium. Καλύπτει τις περισσότερες εσωτερικές απαιτήσεις διασύνδεσης χαμηλής τάσης για καταναλωτές & βιομηχανία
- Έτοιμο για εξαγωγή: Πλήρης συμμόρφωση με τις απαιτήσεις της αγοράς της ΕΕ και της Βόρειας Αμερικής, διαθέσιμες αναφορές δοκιμών κατόπιν αιτήματος
Εφαρμογή
- Έξυπνο σπίτι & οικιακές συσκευές: μικρές οικιακές συσκευές, έξυπνες κλειδαριές, υγραντήρες, εσωτερική καλωδίωση εξοπλισμού μαγειρέματος
- IoT & ηλεκτρονικά ευρείας κατανάλωσης: αισθητήρες, ελεγκτές, μονάδες οθόνης, φορητές συσκευές με μπαταρία
- Βιομηχανικός έλεγχος & όργανα: μικρές μονάδες PLC, όργανα μέτρησης, συνδέσεις σήματος εντός πίνακα
- Ιατρικές συσκευές (μη εμφυτεύσιμες): συσκευές ομορφιάς, εσωτερική καλωδίωση σήματος χαμηλής τάσης εξοπλισμού παρακολούθησης
- Ρομποτική & αυτοματισμός: καλωδίωση μικρών ενεργοποιητών ρομπότ, συνδέσεις σήματος ανεμιστήρα & κινητήρα
- Φωτισμός & βοηθητικές μονάδες νέας ενέργειας: οδηγός LED, καλώδιο σήματος βοηθητικής διαχείρισης μικρής μπαταρίας
Συχνές ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας, μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα προϊόντα σε απόθεμα παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Υπακούμε αυστηρά στο ISO9001, IQC, OQC, IPQC, QA αποτελούν το 10% του τμήματος Ποιοτικού μας. Όλα τα προϊόντα μας θα δοκιμάζονται από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
