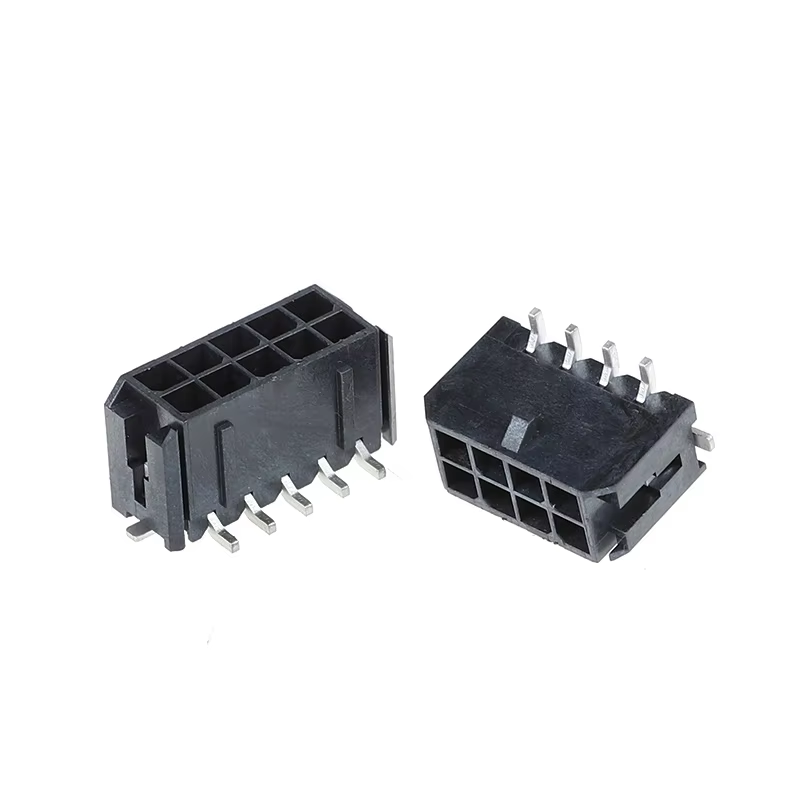

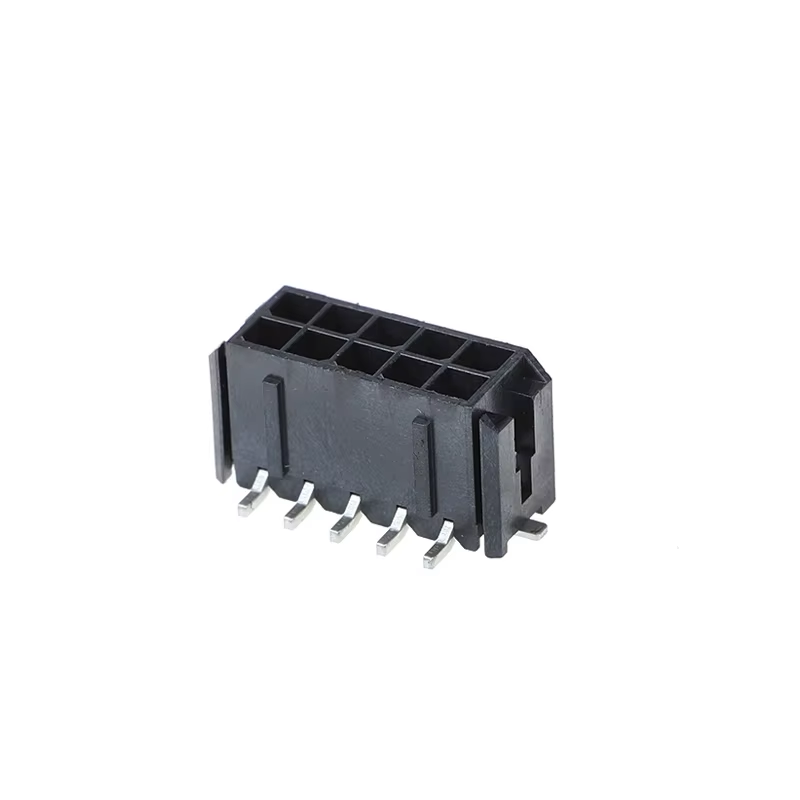

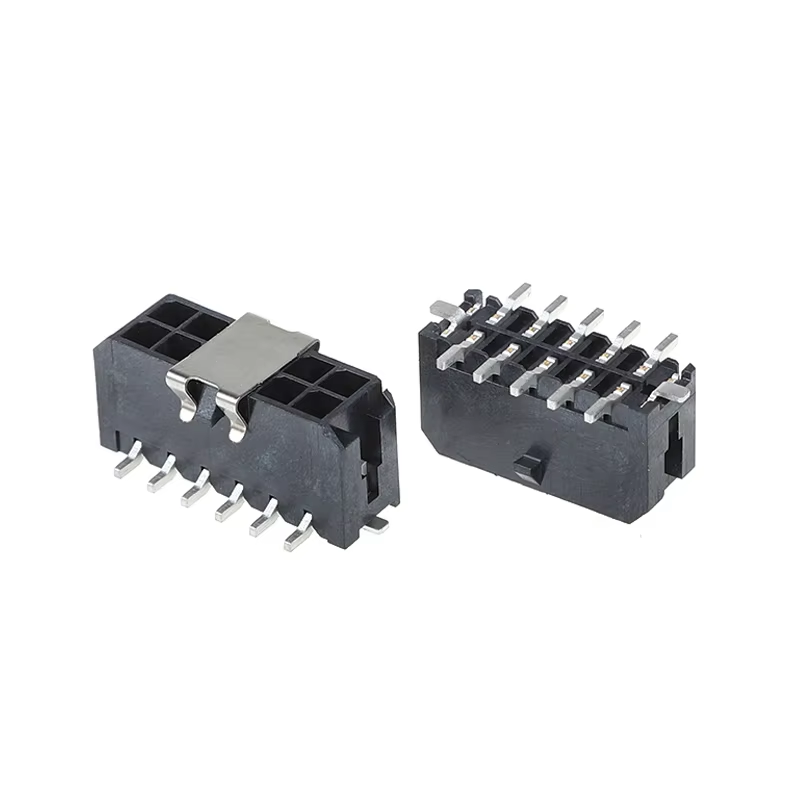

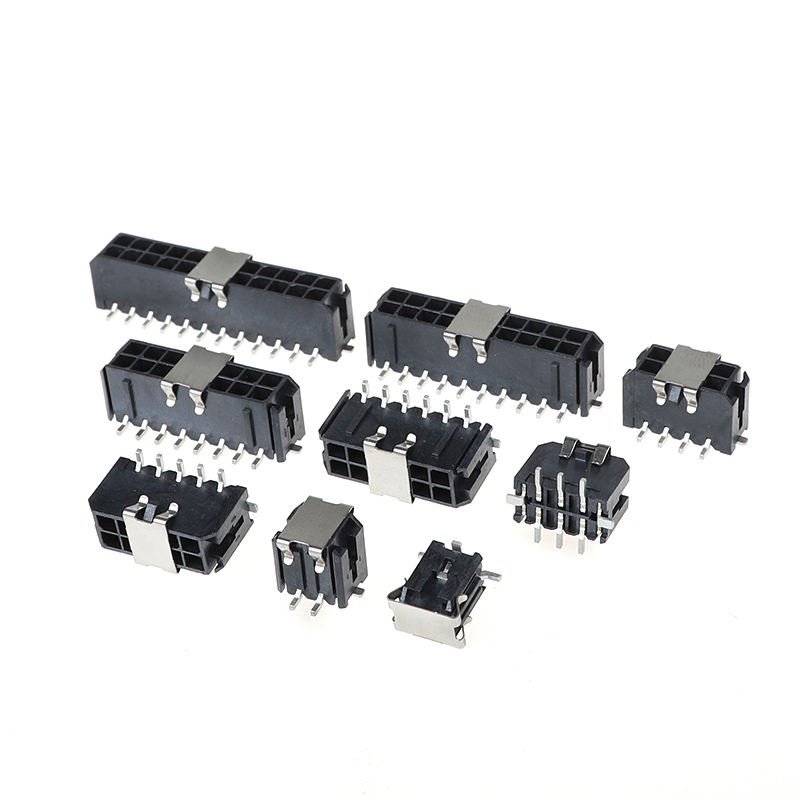

5557 Κάθετος Σύνδεσμος 3.0MM Pitch Διπλής Σειράς 4P-24P Αντικαθιστά τον Σύνδεσμο Molex 43045 Καλωδίου
Κύρια Χαρακτηριστικά Προϊόντος
- Άμεση αντικατάσταση "drop-in" για τη σειρά Molex 43045 Micro-Fit 3.0
- Κάθετη διπλής σειράς, 3.0 mm pitch, πλήρες εύρος: 4P-24P θέσεις
- Λύση καλωδίου προς πλακέτα για τροφοδοσία & σήμα χαμηλής ταχύτητας, ονομαστική τιμή 5A ανά επαφή
- Πολωμένο περίβλημα ασφάλισης, κατά της λανθασμένης εισαγωγής, περίβλημα υψηλής θερμοκρασίας UL94-V0.
- Υποστηρίζει προσαρμοσμένη συναρμολόγηση καλωδίων, συσκευασία tape-reel / χύμα, διαθέσιμα OEM & ODM
Τεχνικές Προδιαγραφές
Γενικές Μηχανικές Παράμετροι
| Στοιχείο |
Προδιαγραφή |
| Τύπος Συνδέσμου |
Καλώδιο προς Πλακέτα, Κάθετη Κεφαλή Through-Hole |
| Pitch |
3.00 mm (0.118 ίντσας) |
| Διάταξη |
Διπλή Σειρά |
| Εύρος Θέσεων |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Κύκλοι Σύζευξης |
Ελάχιστοι 30 κύκλοι |
| Τρόπος Στήριξης |
Κάθετη Through-Hole για PCB |
| Πολωτισμός |
Ναι, κατά της λανθασμένης εισαγωγής |
| Μηχανισμός Ασφάλισης |
Θετική ασφάλιση περιβλήματος |
Υλικά & Ηλεκτρικά Χαρακτηριστικά
| Στοιχείο |
Προδιαγραφή |
| Υλικό Περιβλήματος |
Nylon 66 / LCP, UL94-V0 επιβραδυντικό φλόγας |
| Υλικό Τερματικού |
Φωσφορούχος Χαλκός |
| Τυπική Επιμετάλλωση |
Κασσίτερος πάνω από νικέλιο; Επιχρύσωση προαιρετική στην περιοχή επαφής |
| Ονομαστικό Ρεύμα |
5 A ανά επαφή (καλώδιο AWG 20-24) |
| Ονομαστική Τάση |
250 V AC / DC |
| Μέγιστη Τάση Αντοχής |
1500 V AC / 1 λεπτό, χωρίς διάσπαση |
| Αντίσταση Επαφής |
≤ 20 mΩ μέγιστο |
| Αντίσταση Μόνωσης |
≥ 1000 MΩ @500V DC |
| Εφαρμόσιμο Καλώδιο |
Καλώδιο χαλκού stranded AWG 28 ~ AWG 20 |
Οδηγός Περιβάλλοντος & Συγκόλλησης
| Στοιχείο |
Προδιαγραφή |
| Θερμοκρασία Λειτουργίας |
-40 °C ~ +105 °C |
| Διαδικασία Συγκόλλησης |
Συγκόλληση through-hole χωρίς μόλυβδο; Μέγιστη θερμοκρασία κορυφής ≤260 °C, μέγιστη έκθεση 30 δευτ., μέγιστοι 3 κύκλοι |
| Συνθήκη Αποθήκευσης |
Θερμοκρασία: -10~40°C, Υγρασία 40-70% RH; αποφυγή διαβρωτικού αερίου |
| Συμμόρφωση |
Συμβατό με RoHS-2.0 |
Χαρακτηριστικά Προϊόντος
- Κάθετη κεφαλή διπλής σειράς, 3.0 mm κεντρικό pitch, θέσεις 4P-24P πλήρης κάλυψη
- Πολωμένο περίβλημα + μάνταλο θετικής ασφάλισης: αποτρέπει την αντίστροφη σύζευξη, κατά των κραδασμών, κατά της αποσύνδεσης σε περιβάλλον σοκ
- Υλικό μόνωσης UL94-V0 υψηλής θερμοκρασίας, κατάλληλο για διαδικασία συγκόλλησης αναρροής χωρίς μόλυβδο
- Τερματικό επαφής από φωσφορούχο χαλκό. Επιμετάλλωση κασσίτερου στάνταρ, επιχρύσωση προαιρετική για απαιτήσεις σκληρού περιβάλλοντος. Κατασκευασμένο στην Κίνα...
- Ευρεία συμβατότητα με διατομές καλωδίων: stranded καλώδιο AWG 28-20 για συναρμολόγηση πτύχωσης καλωδίων
- Μηχανική συμβατότητα "drop-in" με τη σειρά Molex 43045, δεν απαιτείται τροποποίηση αποτυπώματος PCB
- Πολλαπλές επιλογές συσκευασίας: χύμα σακούλα, δίσκος, tape-and-reel για παραγωγή SMT / αυτόματης εισαγωγής
Πλεονεκτήματα Προϊόντος
- Μείωση κινδύνου εφοδιαστικής αλυσίδας: Υποκατάστατο "drop-in" για το Molex 43045, επιλύει τον κίνδυνο μεγάλου χρόνου παράδοσης & ελλείψεων εξαρτημάτων, δεν απαιτείται επανασχεδιασμός PCB.
- Βελτιστοποιημένο κόστος BOM: Ισοδύναμη μηχανική-ηλεκτρική απόδοση έναντι της αρχικής μάρκας, ανταγωνιστική τιμή μονάδας για μαζική παραγωγή.
- Ανθεκτική απόδοση κατά των κραδασμών: Σχεδιασμός μάνταλου θετικής ασφάλισης, σταθερή σύνδεση για εξοπλισμό επιρρεπή σε κραδασμούς.
- Ευέλικτη προσαρμογή: Επιχρυσωμένα τερματικά, προσαρμοσμένος αριθμός ακίδων, ολοκληρωμένη συναρμολόγηση καλωδίων, πολλαπλές λειτουργίες συσκευασίας για τη γραμμή παραγωγής σας.
- Αυστηρός ποιοτικός έλεγχος εισερχομένων-εξερχομένων: 100% δειγματοληπτικός έλεγχος διαστάσεων & ηλεκτρικών χαρακτηριστικών. Δοκιμές ψεκασμού αλατιού, κύκλου θερμοκρασίας διαθέσιμες για πιστοποίηση έργου.
- Γρήγορη τεχνική υποστήριξη: Φύλλο δεδομένων, 2D σχέδιο, υποστήριξη δειγμάτων για επαλήθευση πρωτοτύπων πελατών.
Εφαρμογή
- Βιομηχανικός αυτοματισμός: PLC, σερβοκινητήρες, καλωδίωση αισθητήρων, μονάδες βιομηχανικής τροφοδοσίας
- Ηλεκτρονικά ευρείας κατανάλωσης: Τροφοδοτικά, οικιακές συσκευές, έλεγχος ανεμιστήρα & κινητήρα
- Συστήματα LED & φωτισμού: Πλακέτα οδηγού LED, σύνδεση τροφοδοσίας-σήματος έξυπνου φωτισμού
- Ασφάλεια & επιτήρηση: Πλακέτα τροφοδοσίας κάμερας, εξοπλισμός ελέγχου πρόσβασης
- Ιατρικός βοηθητικός εξοπλισμός: Μη κρίσιμες διασυνδέσεις σήματος & τροφοδοσίας
- Συστήματα νέας ενέργειας χαμηλής τάσης: Βοηθητικό σήμα BMS, εσωτερική καλωδίωση συστοιχίας μπαταριών
- Ρομποτική & drone: Εσωτερική σύνδεση καλωδίου προς PCB σε συμπαγή πλακέτα διανομής ισχύος
Συχνές Ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα Email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας, μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδέσμων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα προϊόντα σε απόθεμα παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρές συσκευασίες, στείλτε τις με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλες συσκευασίες, μπορούμε να τις στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό Έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Υπακούμε αυστηρά στο ISO9001, IQC, OQC, IPQC, QA κατέχουν το 10% του τμήματος Ποιοτικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τη λίστα τιμών όλων των προϊόντων σας. Έχετε λίστα τιμών;
Α: Δεν έχουμε λίστα τιμών για όλα τα προϊόντα μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να βάλουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
