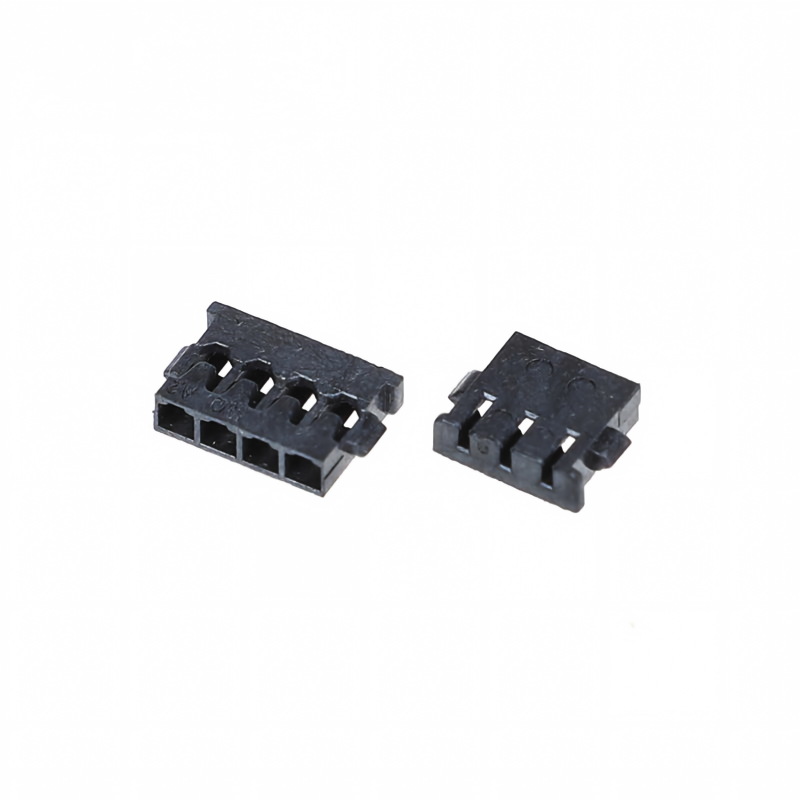

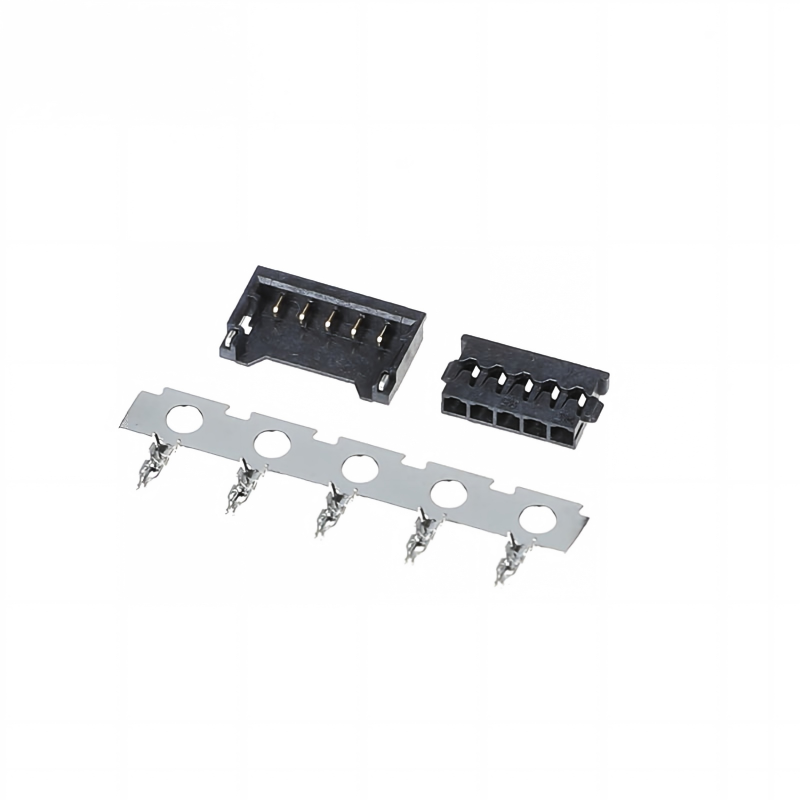

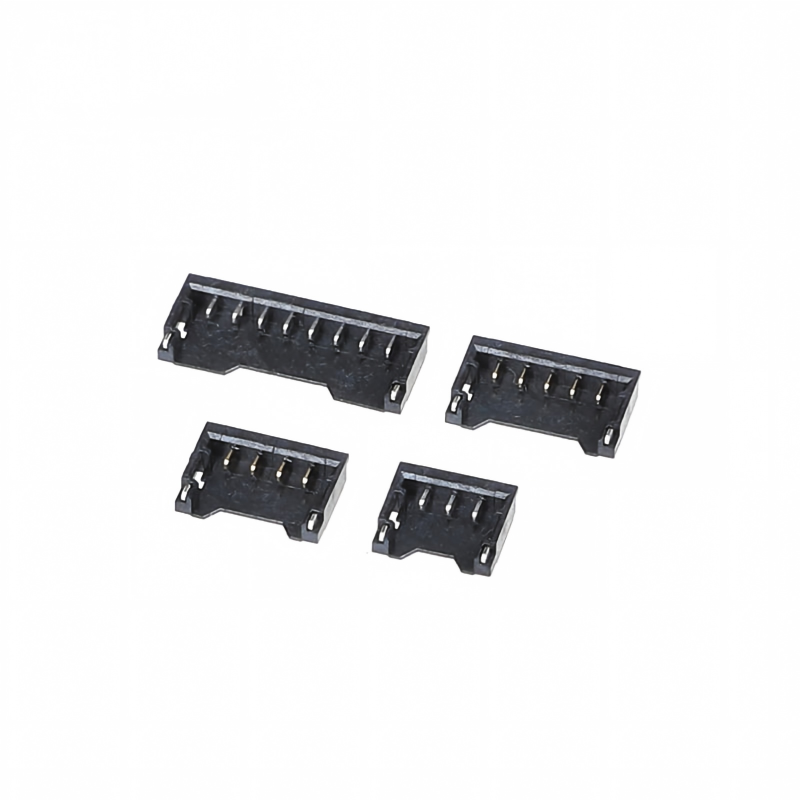

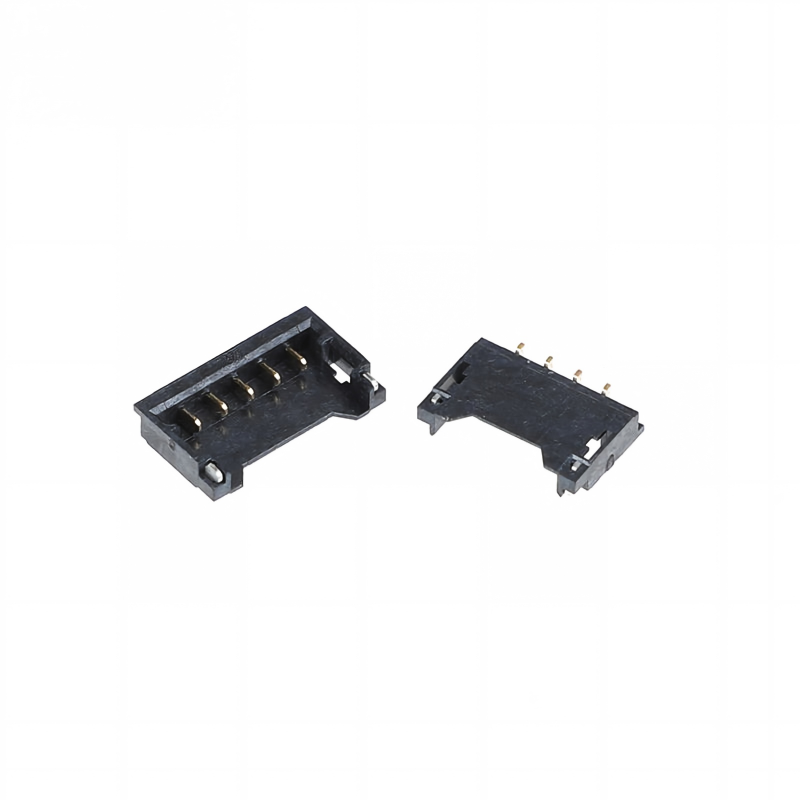

1.2mm μπαταρία πρίζα με τερματικά από καουτσούκ. Molex 78171 / 78172 εναλλακτικές
Σημαντικά σημεία του προϊόντος
Απευθείας εναλλακτική λύση για την σειρά Molex Pico-EZmate 78171 & 78172, πρίζα μπαταρίας καλωδίου με πλάτος 1,2 mm. Πλήρως συμβατό αποτύπωμα, τερματικά συσσωρευτών και διεπαφή ζευγαρώματος.Λογιστική δεύτερη πηγή για τη σύνδεση μπαταριών Li-πολυμερούς, SMT pick-and-place φιλικό, συμβατό με το RoHS.
Τεχνικές προδιαγραφές
Γενικές μηχανικές παραμέτρους
| Άρθρο |
Προδιαγραφές |
| Πύργος |
1.2 mm (0,047") |
| Περιοχή κυκλώματος |
2‐7 Θέσεις |
| Τύπος ζευγαρώματος |
Σημερινό καλώδιο-στο-πίνακα |
| Υψόμετρο ζευγαρώματος |
10,55-1,65 mm |
| Κεφάλαιο τερματισμού |
Επεξεργαστική επιφάνεια |
| Τερματισμός-Συσκευή |
Τερματικό τερματικό |
| Εφαρμόσιμο μέτρο καλωδίου |
30-28 AWG |
| Χρώμα στερέωσης |
Μαύρο |
| Κύκλοι ζευγαρώματος |
Τουλάχιστον 30 κύκλοι |
Χαρακτηριστικά υλικού και ηλεκτρικού
| Άρθρο |
Προδιαγραφές |
| Υλικό στέγασης |
Τερμοπλαστικά ανθεκτικά σε υψηλές θερμοκρασίες |
| Τερματικό υλικό |
Σύνθεση χαλκού-νικελίου-πυριτίου/φωσφορικού χαλκού |
| Επικοινωνία |
Χάλυβα / χρυσό πάνω από νικέλιο (προαιρετικό) |
| Κατηγοριακό ρεύμα ανά πιν |
1.5 A (AC/DC) |
| Διάταξη |
50 V AC / DC |
| Μέγιστη αντίσταση επαφής |
≤ 20 mΩ |
| Ελάχιστη αντίσταση μόνωσης |
≥ 100 MΩ |
| Αντιστέκεται στην τάση |
500 V AC / 1 λεπτό |
Οδηγός για το περιβάλλον και τη συγκόλληση
| Άρθρο |
Προδιαγραφές |
| Περιοχή θερμοκρασίας λειτουργίας |
-40 °C ~ +105 °C |
| Συμμόρφωση |
Συμμόρφωση RoHS, REACH SVHC |
| Προφίλ συγκόλλησης SMT |
Ακολουθήστε το πρότυπο προφίλ επανεξέτασης της SMT· μέγιστη θερμοκρασία ≤ 260 °C, διάρκεια ≤10 δευτερόλεπτα |
| Σημείωση επεξεργασίας |
Αποφύγετε τη μηχανική πρόσκρουση/σύνδεση καλωδίων κατά τη διάρκεια της επανεξέτασης και της συναρμολόγησης· μην υπερβαίνετε τα τερματικά |
| Αποθήκευση |
Καθαρή αποθήκη, αποφύγετε την έκθεση σε υψηλή υγρασία πριν από την τοποθέτηση SMT |
Χαρακτηριστικά του προϊόντος
- 1.2 mm πλάτος, μία σειρά, κατακόρυφη ζευγαρώσεις, ύψος ζευγαρώσεων 1,55-1,65 mm σχεδιασμός χαμηλού προφίλ
- Ενσωματωμένο κλειδί πόλωσης για την αποφυγή της κακής ζεύξης, την αποφυγή ζημιών από την αντίστροφη εισαγωγή
- Σώμα κλειδώματος τριβής για σταθερή κατακράτηση, αντίσταση σε δονήσεις και αποσύνδεση καλωδίων
- Το ανοιχτό σχέδιο κεφαλίδας υποστηρίζει την αυτόματη συναρμολόγηση SMT pick-and-place
- Τερματικά συσσωρευτών για πολύ λεπτούς συρμούς 30-28 AWG για συμπαγές σχοινί μπαταρίας
- Χρυσές επιλογές επαφής για χαμηλή αντοχή στην επαφή και αντιοξειδωτική
- Συσκευές με ταινία και ρολό για μαζική παραγωγή μεγάλου όγκου SMT
- 100% εναλλακτική μορφή-συνάρτηση-λειτουργία για τη σειρά Molex 78171/78172
Πλεονεκτήματα του προϊόντος
- Άμεση αντικατάσταση: Δεν απαιτείται τροποποίηση PCB για το αρχικό σχέδιο Molex 78171 /78172, γρήγορη δεύτερη προμήθεια BOM
- Βελτιστοποίηση του κόστους: Ανταγωνιστικές τιμές έναντι της αρχικής μάρκας, σταθερή δυναμικότητα μαζικής προμήθειας
- Φιλικό προς τη συναρμολόγηση: SMT συσκευασία ταινίας-τροχιάς, πολωτική αντι-λάθος, μείωση του ποσοστού ελαττωμάτων συναρμολόγησης
- Αξιόπιστη σύνδεση μπαταρίας: Χαμηλή αντίσταση στην επαφή, δομή κλειδώματος κατά των δονήσεων, σταθερή μετάδοση ισχύος για κυψέλες Li-πολυμερούς
- Ευέλικτες επιλογές: Πολλαπλός αριθμός πινών, επιλογές κασσίτερου/χρυσής επικάλυψης, υποστήριξη εξυπηρέτησης προσαρμοσμένων καλωδιακών σχοινιών
- Σύντομος χρόνος προετοιμασίας: Τυπικά εξαρτήματα σε απόθεμα, διαθέσιμο δείγμα για επικύρωση
Εφαρμογή
- Φορητές συσκευές και έξυπνα φορητά ηλεκτρονικά
- Αισθητήρες IoT και μικρές συσκευές έξυπνου σπιτιού
- Συσκευές μπαταριών λι-πολυμερούς και μονάδες διαχείρισης μπαταριών
- Εφοδιασμός με ηλεκτρική ενέργεια και ηλεκτρική ενέργεια
- Καταναλωτικές συσκευές μικρού μεγέθους με κινητήρα
- Φορητά όργανα δοκιμών και μετρήσεων
Οδηγός επιλογής πελατών
- Επιβεβαιώστε τον αριθμό των πινών: 2-7 θέσεις, συμβατό σήμα μπαταρίας και απαιτήσεις κυκλώματος τροφοδοσίας
- Έλεγχος του μεγέθους του καλωδίου: χρησιμοποιήστε αυστηρά καλώδιο 30-28 AWG· το υπερμεγέθη καλώδιο θα προκαλέσει κακό crimping
- Επιλογή επικάλυψης: Προτιμάται η χρυσή επικάλυψη για συσκευές υψηλής δόνησης / μακράς διάρκειας ζωής· η μεταλλική επικάλυψη για καταναλωτικά προϊόντα ευαίσθητα στο κόστος
- Κατάσταση συναρμολόγησης: Επιβεβαιώστε θερμοκρασία επαναρρόφησης SMT ≤260 °C· η κεφαλίδα είναι τύπου SMT, το δοχείο είναι συνδεδεμένο με σύρμα
- Πρόταση επικύρωσης: Δοκιμή ζεύξης, δοκιμή δονήσεων και δοκιμή αντοχής επαφής με τα δείγματα μας πριν από την παραγγελία μάζας
- Σημείωση της δεύτερης πηγής: Διασυνδεσιμότητα με την αρχική σειρά Molex 78171 /78172 για έργο μικτής προμήθειας
Γενικές ερωτήσεις
1Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στο καταλόγιό σαςΛογκ, μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
4Ε: Και ο χρόνος παράδοσης;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001, IQC, OQC, IPQC, QA καταλαμβάνουν το 10% του τμήματος ποιότητας μας.
8Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
9Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα για να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι συνεπάγεται πρόσθετο κόστος.
10Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
