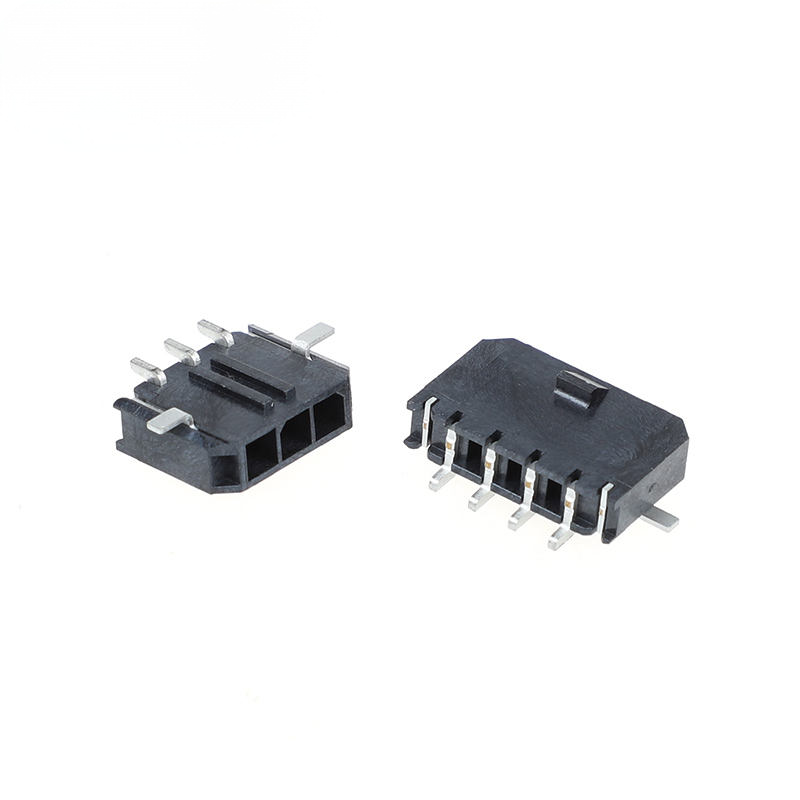

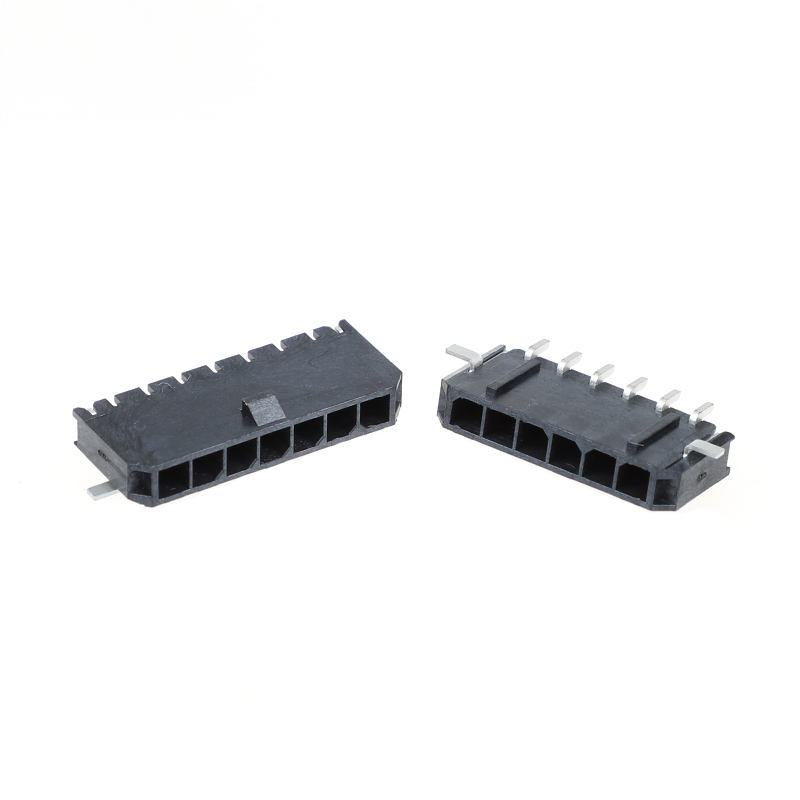

MX 3,0 mm Pitch Horizontal Single Row Automotive Connector 5557 2P‐12P (Αντικαθιστά το MOLEX 43650)
Σημαντικά σημεία του προϊόντος
- Άμεση υποκατάσταση για MOLEX 43650 Micro‐Fit 3.0 μονοροχιά κεφαλίδα ορθογώνιας γωνίας, πλήρης μηχανική και ηλεκτρική διαλειτουργικότητα με το Molex
- 30,0 mm διάσταση, μία σειρά, 2-12 θέσεις, οριζόντια λύση καλωδίου σε πλακέτα ορθής γωνίας
- Υψηλής θερμοκρασίας θήκη αυτοκινητοβιομηχανικής κλάσης, ικανή να λάμπει με καλώδια, συμβατή με το RoHS-REACH
- 8.5 μέγιστη απόδοση ανά κυκλώμα, μικτό σήμα και παροχή ενέργειας χαμηλής ισχύος σε συμπαγή αποτύπωση
- Σταθερή υποστήριξη αποθεμάτων, ευέλικτη MOQ, οικονομικά αποδοτική εναλλακτική λύση δεύτερης προμήθειας
Τεχνικές προδιαγραφές
Γενικές μηχανικές παραμέτρους
| Άρθρο |
Προδιαγραφές |
| Πύργος |
30,00 mm |
| Πεδίο θέσης |
2 ‐ 12 P, μία σειρά |
| Προσανατολισμός |
Οριζόντια / δεξιά γωνία |
| Κύκλοι ζευγαρώσεως |
≥ 30 κύκλοι |
| Συνιστώμενο πάχος PCB |
1.6 mm |
| Τύπος στερέωσης |
Μέσα από τρύπα / SMD ταινία και τροχό |
| Χρώμα του σπιτιού |
Μαύρο |
| Κλειδώσεις |
Πολωμένη θωράκιση κατά της σφάλματος στύσης, πέλμα κατακράτησης PCB |
Χαρακτηριστικά υλικού και ηλεκτρικού
| Άρθρο |
Προδιαγραφές |
| Υλικό στέγασης |
Υψηλής θερμοκρασίας θερμοπλαστικό, UL94V-0 |
| Υλικό επαφής |
Άλλες χημικές ουσίες |
| Επικάλυψη επαφής |
Ματ τσιμέντο / επιλεκτική χρυσοπλαστική προαιρετική |
| Κατηγοριοποιημένο ρεύμα |
Μέγιστο 8,5 A ανά καρφίτσα (εξαρτάται από το διάμετρο του καλωδίου και τη θερμοκρασία) |
| Διορισμένη τάση |
600 V AC/DC |
| Αντίσταση επαφής |
≤ 15 mΩ |
| Αντίσταση μόνωσης |
≥ 1000 MΩ |
| Αντιστέκεται στην τάση |
1500 V AC, 1 λεπτό |
| Εφαρμόσιμο AWG συρματόσχοινου |
20-30 AWG |
Οδηγός για το περιβάλλον και τη συγκόλληση
| Άρθρο |
Προδιαγραφές |
| Θέρμανση λειτουργίας |
-40 °C ~ +125 °C |
| Θέρμανση αποθήκευσης |
-45 °C ~ +130 °C |
| Αντίσταση σε δονήσεις |
Να πληρούνται οι γενικές απαιτήσεις για τις δονήσεις των αυτοκινητοβιομηχανικών ιμάντα |
| Προφίλ SMT επανεξέτασης ροής |
Τεχνολογίες που χρησιμοποιούνται για την ανάλυση της θερμοκρασίας |
| Συναρμολόγηση διασωλήνων |
Μαξ 260 °C, 5 δευτερόλεπτα διαμονής |
| Συμμόρφωση |
RoHS 2.0, REACH SVHC· Φιλοτεχνικό με χαμηλή περιεκτικότητα σε αλογόντα |
Χαρακτηριστικά του προϊόντος
1. 100% ζεύξη συμβατή με τα τερματικά ζεύξης MOLEX σειράς 43650 Micro-Fit 3.0 και τις θήκες
2Οριζόντια μονοροχιά δομή ορθογώνιας γωνίας, εξοικονομεί χώρο κάθετης PCB
3. Ανθεκτικό σε υψηλές θερμοκρασίες θερμοπλαστικό περίβλημα, καλώδιο λάμψης κατάλληλο για απαιτήσεις αυτοκινήτου
4. Το πολωμένο περιβαλλόμενο περίβλημα εμποδίζει την ασυμφωνία· ενσωματωμένο μενταγιόν PCB για ακριβή συναρμολόγηση
5- Επικοινωνία με χάλκινο χάλυβα με επιλογές χάλυβα/χρυσής επικάλυψης, χαμηλή αντίσταση στην επαφή, αντι-δονητική κατακράτηση επαφής
6- Υποστήριξη μέσω τρύπας / SMT τοποθέτησης· συσκευασία ταινίας και τροχιάς διαθέσιμη για αυτόματη εισαγωγή
7. Συμμόρφωση RoHS, REACH SVHC· επιλογή υλικού χαμηλής περιεκτικότητας σε αλογένια υλικά διαθέσιμη κατόπιν αιτήματος
Πλεονεκτήματα του προϊόντος
1. εναλλακτική λύση για το MOLEX 43650, εξαλείφει το κόστος επανασχεδιασμού για διπλή προμήθεια
2- αυστηρός έλεγχος αντοχής διαστάσεων, σταθερή κανονική δύναμη, αποφεύγει τον κίνδυνο αποσύνδεσης από μικρο-δονήσεις
3. Ακολουθήσιμη παρτίδα πρώτων υλών για τον κλάδο της αυτοκινητοβιομηχανίας, κατάλληλη για έργα υψηλής αξιοπιστίας
4- Ευέλικτες επιλογές: κασσίτερος/χρυσή επιχρίστωση, διάτρηση / SMT, συσκευασία με ταινία / τροχό
5. Σύντομος χρόνος παράδοσης για τις τυποποιημένες θέσεις, υποστηρίζει μικρές παραγγελίες πρωτότυπων παρτίδων και μεγάλων όγκων
6. Πλήρες σύνολο υποστηρικτικών τερματικών και στερεωτικών σκευασμάτων που διατίθενται ως λύση μονοδιάστατης ζώνης
Εφαρμογή
- Ηλεκτρονικά οχήματα: εσωτερικοί ελεγκτές, ενότητες φωτισμού, αισθητήρες, βοηθητικές συνδέσεις σήματος BMS
- Βιομηχανική αυτοματοποίηση: μονάδες αισθητήρων, μικρές ορμές servo, διεπαφές σήματος περιφερειακών PLC
- Συσκευές νέας ενέργειας: μικρές μονάδες τροφοδοσίας, βοηθητικές καλωδίωση διαχείρισης μπαταριών
- Ιατρικός εξοπλισμός (μη εμφυτευμένος): σήματα και εσωτερικές συνδέσεις χαμηλής ισχύος
- Ηλεκτρονικό εξοπλισμό για έξυπνη κατοικία και καταναλωτικό εξοπλισμό: διασύνδεση πίνακας-σύρματος τροφοδοσίας
Οδηγός επιλογής πελατών
1Επιβεβαιώστε τον αριθμό θέσεων: 2-12P, ταιριάζει με τον αρχικό αριθμό θέσης MOLEX 43650.
2. Επιλέξτε το στυλ τοποθέτησης: διάτρηση για ισχυρή μηχανική κράτηση· ταινία SMT για συναρμολόγηση SMT υψηλής ταχύτητας
3Επιλογή επικάλυψης: επικάλυψη από τσιμέντο για κυκλώματα σήματος γενικού κόστους· επικάλυψη από χρυσό για σενάρια υψηλής δόνησης / μακρού κύκλου ζωής
4. Ελέγξτε το μετρητή καλωδίου: 20-30 AWG· το πραγματικό ρεύμα πρέπει να εφαρμόζει καμπύλη μείωσης της θερμοκρασίας
5- Πάντα να συνδυάζετε το περίβλημά σας με τερματικά που ταιριάζουν στις προδιαγραφές.
6- Για έργα αυτοκινήτων: αίτηση πιστοποιητικού υλικού, έκθεση CPK, έγγραφο συμμόρφωσης πριν από τη μαζική παραγωγή
Γενικές ερωτήσεις
1Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στο καταλόγιό σαςΛογκ, μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
4Ε: Και ο χρόνος παράδοσης;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001, IQC, OQC, IPQC, QA καταλαμβάνουν το 10% του τμήματος ποιότητας μας.
8Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
9Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα για να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι συνεπάγεται πρόσθετο κόστος.
10Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
