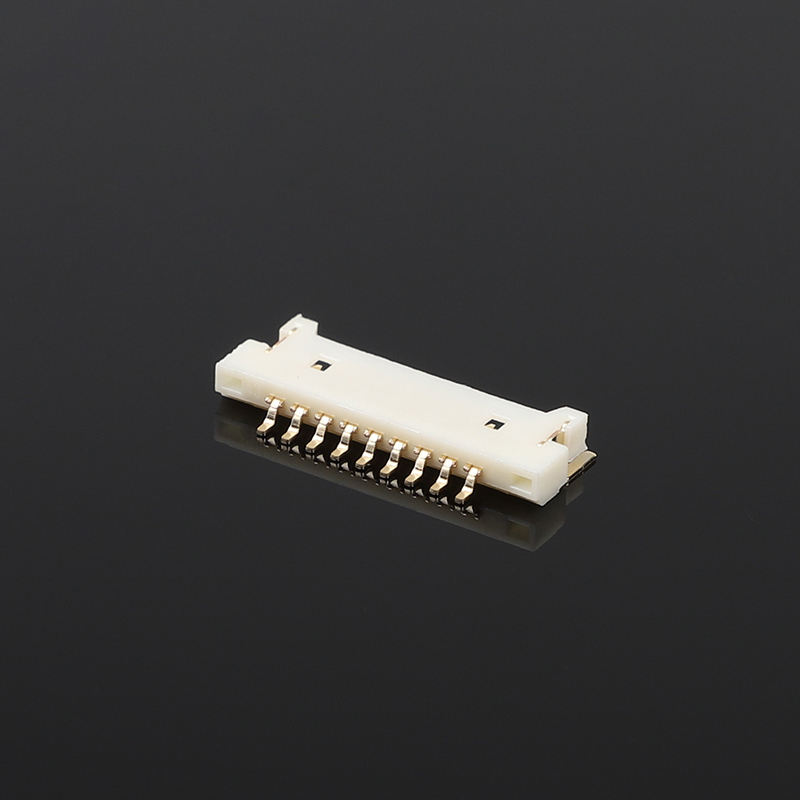

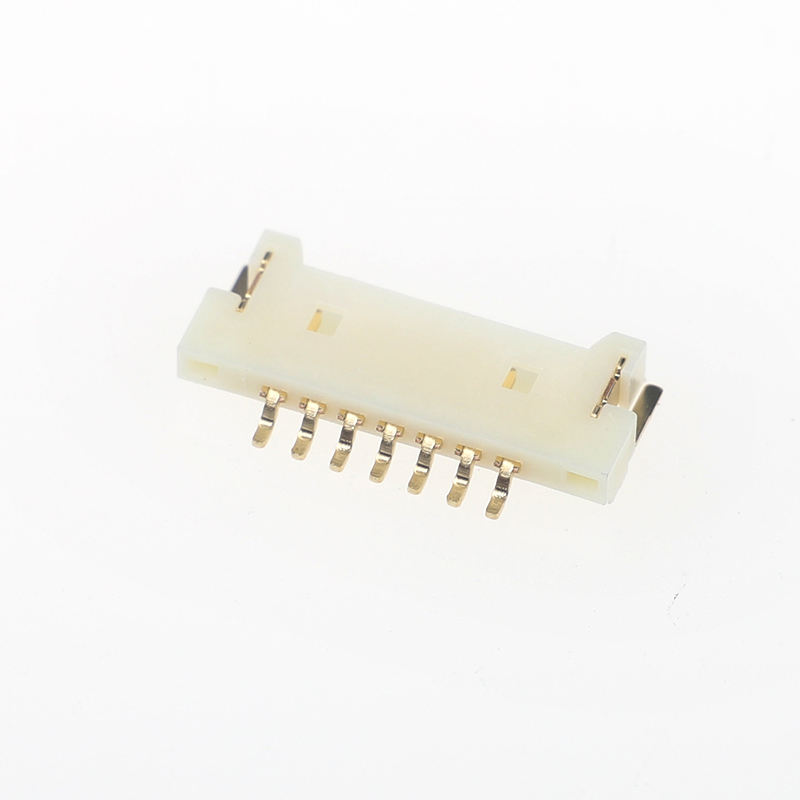

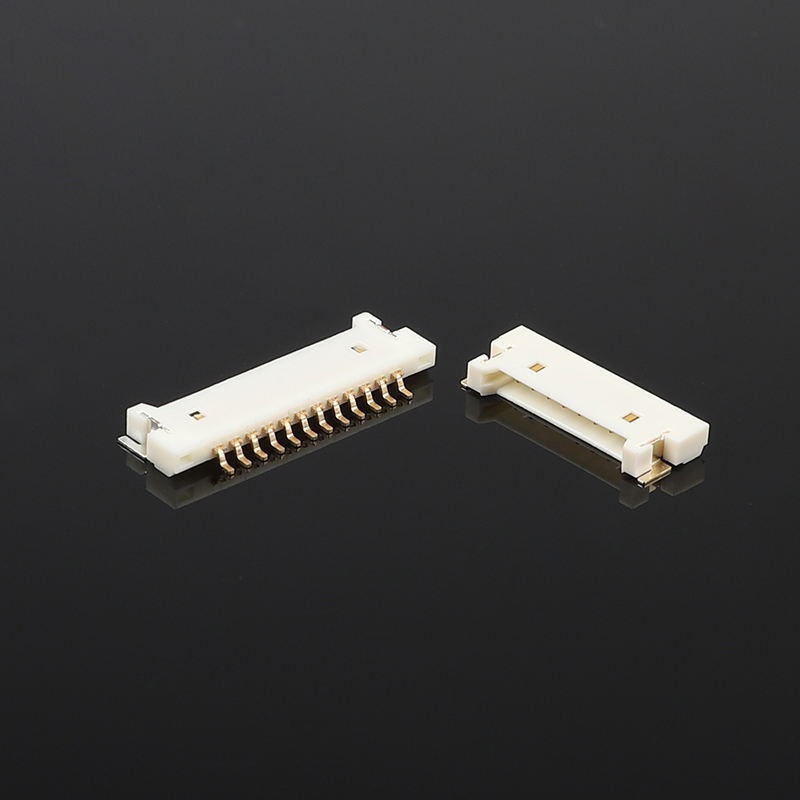

1.25 Ultra‑Thin Οριζόντια Υποδοχή Πλήρως Επιχρυσωμένη | WT125JW
Κύρια Χαρακτηριστικά Προϊόντος
- Οριζόντια υποδοχή SMD θηλυκού τύπου με βήμα 1.25mm, εξαιρετικά χαμηλού προφίλ, άμεση αντικατάσταση για τη σειρά Molex 51146
- Πλήρως επιχρυσωμένη επαφή για αντιοξείδωση, σταθερό σήμα σε συνθήκες δόνησης & υγρασίας

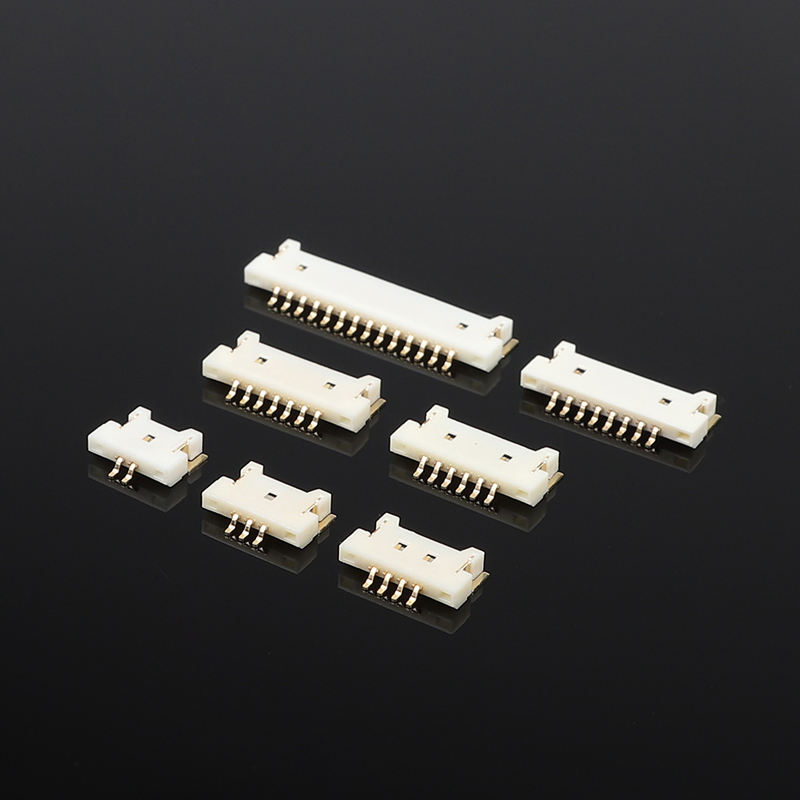

- Διαθέσιμες θέσεις 2‑20, συσκευασία σε ταινία και καρούλι για συναρμολόγηση SMT υψηλής ταχύτητας
- Σχεδιασμός με πόλωση + ασφάλιση τριβής κατά της λανθασμένης σύνδεσης, αποτρέπει την τυχαία αποσύνδεση
- Συμβατό με RoHS / REACH, περίβλημα UL94V‑0 υψηλής θερμοκρασίας για συγκόλληση αναρροής χωρίς μόλυβδο
Τεχνικές Προδιαγραφές
Γενικές Μηχανικές Παράμετροι
| Στοιχείο |
Προδιαγραφή |
| Βήμα |
1.25 mm |
| Τύπος |
Οριζόντια Υποδοχή SMD Θηλυκού Τύπου (Καλώδιο‑προς‑Πλακέτα) |
| Αριθμός Pin |
2‑20 Θέσεις |
| Σειρά |
Μονή Σειρά |
| Προσανατολισμός Σύνδεσης |
Οριζόντια / Ορθή Γωνία προς την Πλακέτα |
| Τοποθέτηση |
Επιφανειακή Τοποθέτηση SMD, συσκευασία σε ταινία και καρούλι |
| Πόλωση |
Ναι, κατά της λανθασμένης εισαγωγής |
| Κλείδωμα |
Ασφάλιση τριβής για ασφαλή σύνδεση |
| Διασταυρούμενη Αναφορά |
Σειρά Molex 51146 |
Υλικά & Ηλεκτρικά Χαρακτηριστικά
| Στοιχείο |
Προδιαγραφή |
| Υλικό Επαφής |
Φωσφορούχος Χαλκός |
| Επίστρωση Επαφής |
Πλήρως Επιχρυσωμένη πάνω σε Βάση Νικελίου |
| Υλικό Περιβλήματος |
Θερμοπλαστικό υψηλής θερμοκρασίας, UL94V‑0 |
| Ονομαστικό Ρεύμα |
1A ανά pin (AWG 28‑32) |
| Ονομαστική Τάση |
125V AC/DC |
| Μέγιστη Αντίσταση Επαφής |
≤ 20 mΩ |
| Ελάχιστη Αντίσταση Μόνωσης |
≥ 1000 MΩ |
| Τάση Αντοχής |
500V AC / 1 min |
Οδηγός Περιβάλλοντος & Συγκόλλησης
| Στοιχείο |
Προδιαγραφή |
| Θερμοκρασία Λειτουργίας |
-40 ℃ ~ +105 ℃Alibaba.co... |
| Θερμοκρασία Αποθήκευσης |
-25 ℃ ~ +60 ℃ |
| Προφίλ Συγκόλλησης |
Συμβατό με αναρροή SMT χωρίς μόλυβδο (Μέγιστο 260 ℃) |
| Συμμόρφωση |
RoHS, REACH |
| Σημείωση |
Μην ασκείτε μηχανική πίεση κατά τη διάρκεια ή μετά τη συγκόλληση αναρροής |
Χαρακτηριστικά Προϊόντος
- Εξαιρετικά λεπτή οριζόντια τοποθέτηση SMD ορθής γωνίας, χαμηλή κατάληψη χώρου στην πλακέτα για λεπτό σχεδιασμό συσκευής
- Βάση επαφής από φωσφορούχο χαλκό με πλήρη επιχρύσωση, χαμηλή αντίσταση επαφής, εξαιρετική απόδοση κατά της διάβρωσης & οξείδωσης
- Χαρακτηριστικό πόλωσης για αποφυγή αντίστροφης εισαγωγής. Ενσωματωμένη ασφάλιση τριβής εξασφαλίζει σταθερή σύνδεση, αντι‑πτώση σε δονήσεις
- Περίβλημα: θερμοπλαστικό UL94V‑0 ανθεκτικό σε υψηλές θερμοκρασίες, συμβατό με τυπικό προφίλ συγκόλλησης αναρροής χωρίς μόλυβδο
- Δυνατότητα διαμόρφωσης 2‑20 θέσεων. Συμβατό αυστηρά με το αποτύπωμα πλακέτας Molex 51146, άμεση αντικατάσταση χωρίς τροποποίηση πλακέτας
- Φορέας ταινίας και καρουλιού για αυτόματη τοποθέτηση pick‑and‑place. Διαθέσιμες προσαρμοσμένες επιλογές αριθμού pin & επιχρύσωσης για έργα OEM
Πλεονεκτήματα Προϊόντος
- Άμεση αντικατάσταση: 1:1 συμβατό αποτύπωμα με Molex 51146, δεν απαιτείται επανασχεδιασμός πλακέτας, συντομεύει τον κύκλο του έργου & μειώνει τον κίνδυνο μετανάστευσης BOM
- Πλήρως επιχρυσωμένη επαφή: Σε σύγκριση με την τυπική έκδοση με επίστρωση κασσίτερου, καλύτερη απόδοση για εφαρμογές υψηλής υγρασίας, επιρρεπείς σε δονήσεις, μακράς διάρκειας ζωής, χαμηλότερος κίνδυνος διακοπτόμενης σύνδεσης
- Φιλικό προς την κατασκευή: Βελτιστοποιημένη διάταξη επιφανειών SMT, σταθερός φορέας ταινίας και καρουλιού, υψηλή απόδοση pick‑and‑place για μαζική παραγωγή
- Ευέλικτη προσαρμογή: Υποστήριξη προσαρμοσμένου αριθμού pin, πάχους επιχρύσωσης, ειδικής συσκευασίας για έργα OEM/ODM
- Εναλλακτική λύση βελτιστοποιημένου κόστους: Σταθερή εγχώρια αλυσίδα εφοδιασμού, μικρότερος χρόνος παράδοσης σε σύγκριση με εισαγόμενα πρωτότυπα εξαρτήματα, ανταγωνιστικό συνολικό κόστος για παραγγελίες μεσαίου έως υψηλού όγκου
Εφαρμογή
- Ηλεκτρονικά Καταναλωτή: Μικρές οικιακές συσκευές, φορητές συσκευές, έξυπνες οθόνες, φορητός εξοπλισμός
- Μονάδα Οθόνης & Αφής: Εσωτερική σύνδεση σήματος οθόνης LCD / OLED, μονάδες οθόνης αφής
- Βιομηχανικός Έλεγχος: Συμπαγείς αισθητήρες, μικροί ελεγκτές, εξοπλισμός ασφαλείας & συναγερμού
- Ιατρική Συσκευή: Φορητά ιατρικά όργανα (μόνο σύνδεση επιπέδου σήματος)
- IoT & Έξυπνο Υλικό: Κόμβοι έξυπνων αισθητήρων, μικροσκοπικές μονάδες επικοινωνίας
Οδηγός Επιλογής Πελάτη
- Επιλογή αριθμού pin: Επιβεβαιώστε τα πραγματικά κανάλια σήματος/τροφοδοσίας. Επιλέξτε 2‑20P ανάλογα. Αποφύγετε την υπερβολική προδιαγραφή αριθμού pin για εξοικονόμηση χώρου στην πλακέτα.
- Επιλογή επιχρύσωσης: Επιλέξτε την έκδοση πλήρους επιχρύσωσης για απαιτήσεις υψηλής υγρασίας, δονήσεων, μεγάλης διάρκειας ζωής. Διατίθεται εναλλακτική λύση με επίστρωση κασσίτερου για έργα γενικής χρήσης με ευαισθησία στο κόστος.
- Σχεδιασμός πλακέτας: Ακολουθήστε τη συνιστώμενη διάταξη επιφανειών WT125JW (ίδια με το αποτύπωμα Molex 51146). Μην τροποποιείτε αυθαίρετα το μέγεθος της επιφάνειας.
- Υπενθύμιση σύνδεσης: Χρησιμοποιήστε συμβατό θηλυκό περίβλημα και ακροδέκτες σύνδεσης με τη σειρά 51146. Χρησιμοποιήστε καλώδιο AWG 28‑32.
- Συναρμολόγηση: Πρέπει να χρησιμοποιείται ταινία και καρούλι για αυτόματη SMT. Η χειροκίνητη συναρμολόγηση επιτρέπεται μόνο για πρωτότυπα μικρής παρτίδας.
- Συγκόλληση: Ακολουθήστε αυστηρά την καμπύλη θερμοκρασίας αναρροής χωρίς μόλυβδο. Αποφύγετε τη δευτερογενή επαναλαμβανόμενη συγκόλληση αναρροής σε υψηλή θερμοκρασία.
Συχνές Ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας, μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού διαρκεί περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα προϊόντα σε απόθεμα παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Τηρούμε αυστηρά το ISO9001. Οι IQC, OQC, IPQC, QA αποτελούν το 10% του τμήματος Ποιοτικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να βάλουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
