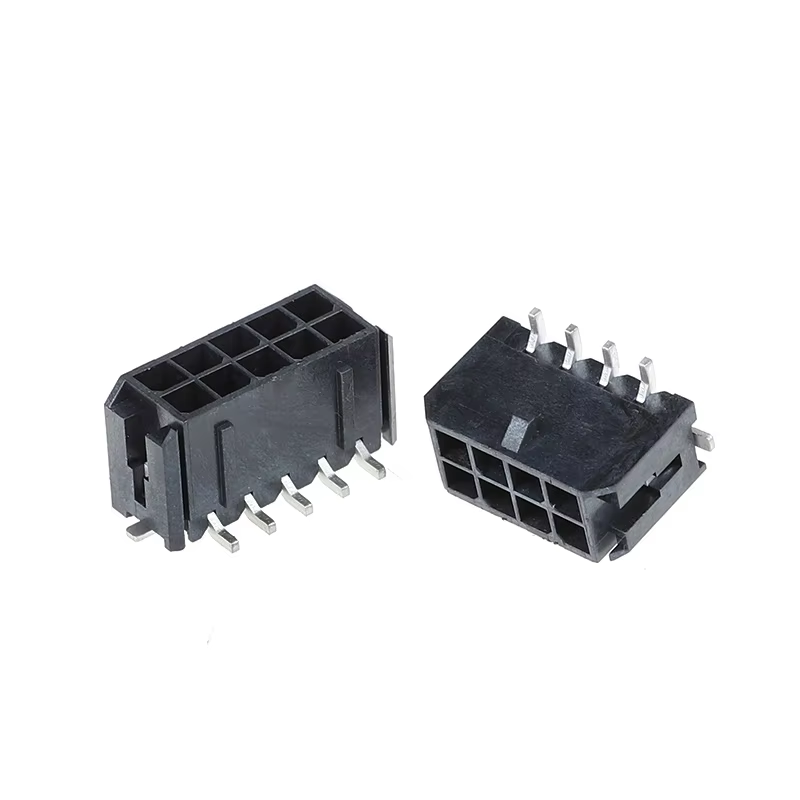

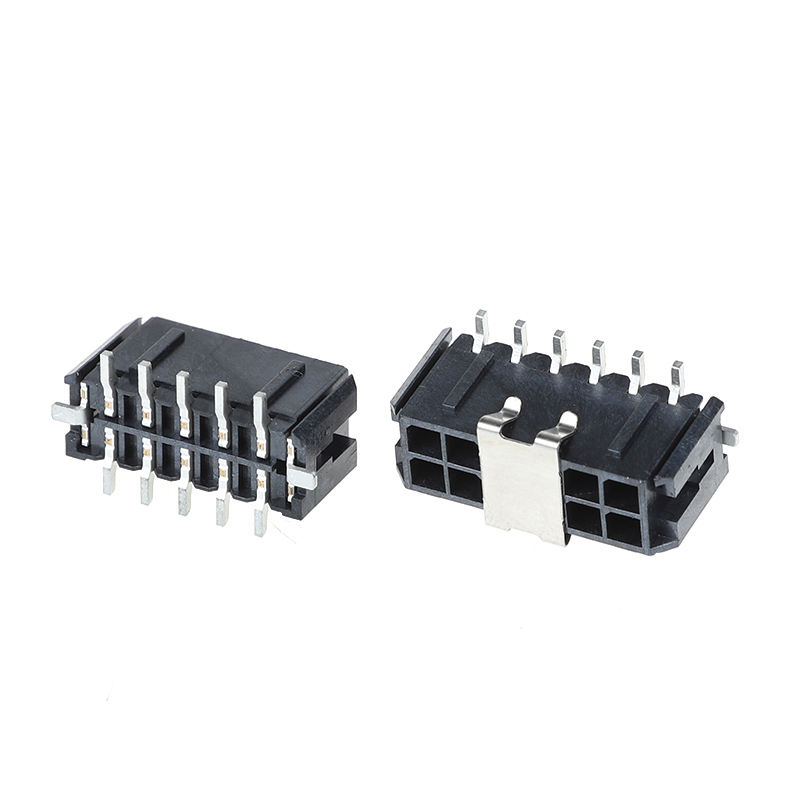

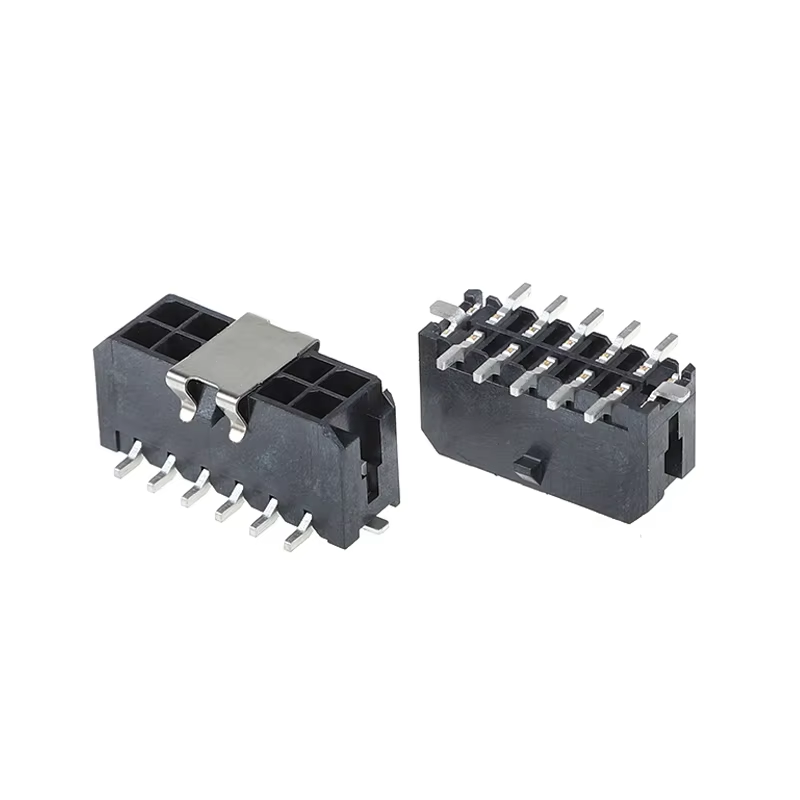

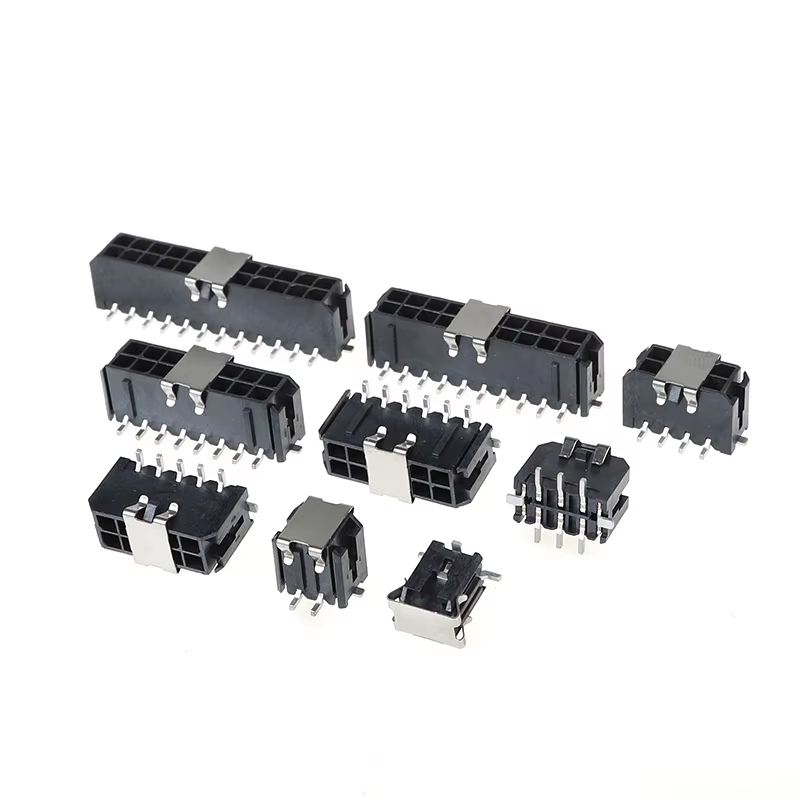

5557 Αυτοκινητιστικός Διπλής Σειράς Σύνδεσμος MX3.0MM Pitch Κάθετος 43045 4P-24P Καλώδιο προς Σύνδεσμο
Κύρια Χαρακτηριστικά Προϊόντος
- Κάθετη κεφαλίδα διπλής σειράς με βήμα 3.0 mm, πλήρης γκάμα 4P~24P για αυτοκινητοβιομηχανία, βιομηχανικές & οικιακές συσκευές
- Περίβλημα: Επιβραδυντικό φλόγας UL94V-0, αντι-ανάφλεξη για σύνδεση ισχύος/σήματος υψηλής αξιοπιστίας
- Πλήρης υποστήριξη ακροδεκτών & υπηρεσία επεξεργασίας καλωδίωσης, μονοκόμματη προμήθεια
- Σχεδιασμός πολωμένος για αποφυγή λανθασμένης σύνδεσης· απομονωμένες επαφές αποτρέπουν βραχυκυκλώματα
- Συμβατό με RoHS & REACH, διατίθεται επιλογή χαμηλής περιεκτικότητας σε αλογόνα
Τεχνικές Προδιαγραφές
| Στοιχείο |
Παράμετρος |
| Ηλεκτρική Απόδοση |
|
| Ονομαστικό Ρεύμα |
Μέγιστο 8.5A ανά ακροδέκτη |
| Ονομαστική Τάση |
600V AC/DC |
| Αντίσταση Επαφής |
< 20 mΩ μέγιστο μετά από κύκλους σύνδεσης |
| Αντίσταση Μόνωσης |
≥1000MΩ |
| Τάση Αντοχής |
AC 1500V, 1 λεπτό χωρίς διάσπαση |
| Μηχανική Απόδοση |
|
| Κύκλοι Σύνδεσης |
≥30 κύκλοι |
| Δόνηση / Κρούση |
Συμβατό με EIA-364, χωρίς ασυνέχεια |
| Στήριξη Ακροδέκτη |
Δομή κατά της οπισθοχώρησης |
| Υλικό & Επιμετάλλωση |
|
| Περίβλημα |
PA66, UL94V-0 Μαύρο |
| Υλικό Επαφής |
Κράμα Ορείχαλκου |
| Επιμετάλλωση |
Επιμετάλλωση κασσίτερου / Επιμετάλλωση χρυσού προαιρετικά |
| Οδηγός Περιβαλλοντικών & Συγκόλλησης |
|
| Θερμοκρασία Λειτουργίας |
-40℃ ~ +105℃ |
| Συγκόλληση Reflow |
Μέγιστη θερμοκρασία 260℃, συμβατό με SMT reflow |
| Πιστοποιήσεις |
RoHS, REACH, πιστοποίηση UL |
Διασταυρούμενη Αναφορά / Εναλλακτική Αντικατάσταση
Άμεση αντικατάσταση για τη σειρά Molex Micro-Fit 3.0 43045. Χρησιμοποιείται ευρέως ως υποκατάστατο για JST, AMP / TE αντίστοιχους συνδέσμους διπλής σειράς 3.0mm κάθετης καλωδίωσης προς πλακέτα.
Ίδιο αποτύπωμα & διάταξη ακροδεκτών, οπότε τα περισσότερα έργα δεν χρειάζονται επανασχεδιασμό PCB και εξοικονομούν κόστος πιστοποίησης.
Πλεονεκτήματα Προϊόντος
- Πλήρως συμβατή διάταξη ακροδεκτών, άμεση αντικατάσταση διεθνών μεγάλων εμπορικών σημάτων, συντομεύει τον κύκλο επικύρωσης έργου
- Πλαστικό επιβραδυντικό φλόγας UL94V-0, σταθερή απόδοση για αυτοκινητοβιομηχανία & βιομηχανικά περιβάλλοντα υψηλής θερμοκρασίας
- Συσκευασία σε ταινία reel, έτοιμη για αυτόματη γραμμή τοποθέτησης SMT
- Υπηρεσία μιας στάσης: προμήθεια περιβλήματος + ακροδεκτών + προσαρμοσμένη συναρμολόγηση καλωδίωσης
- Αυστηρή επιθεώρηση εντός γραμμής, σταθερή αντίσταση επαφής, αντι-δονητική για σκληρές συνθήκες εργασίας
- Ευέλικτος αριθμός ακροδεκτών: 4P έως 24P, υποστηρίζει σχεδιασμό ισχύος & μικτών σημάτων
Εφαρμογή
- Ηλεκτρονικά αυτοκινήτων: μονάδες ελέγχου αυτοκινήτων, αισθητήρες οχημάτων, φωτισμός αυτοκινήτων
- Βιομηχανικός εξοπλισμός: PLC, τροφοδοτικό, σερβοκινητήρες, βιομηχανικοί ελεγκτές
- Οικιακές συσκευές: inverter, HVAC, έξυπνες οικιακές συσκευές κουζίνας
- Μονάδες ισχύος & αποθήκευσης ενέργειας, ιατρικός εξοπλισμός, μονάδες τροφοδοσίας επικοινωνιών
Χρόνος Παράδοσης
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1–2 εβδομάδες
Πιστοποιητικό Εργοστασίου & Προσαρμοσμένη Υπηρεσία
- Πιστοποιητικά: UL, RoHS, REACH, ISO9001
- MOQ: Διαθέσιμο χαμηλό MOQ
- Πολιτική Δειγμάτων: Υποστηρίζονται δωρεάν δείγματα, γρήγορη παράδοση δειγμάτων
- Διαθέσιμη προσαρμογή: ειδική επιμετάλλωση, προσαρμοσμένη συναρμολόγηση καλωδίωσης, προσαρμοσμένο μήκος ακροδέκτη, σήμανση λογότυπου.
Οδηγός Επιλογής Πελάτη
- Επιβεβαίωση αριθμού ακροδεκτών: επιλέξτε 4P~24P σύμφωνα με την απαίτηση του κυκλώματος σήματος/ισχύος σας
- Επιλογή επιμετάλλωσης ακροδέκτη: Κασσίτερος για γενική ισχύ· Επιμετάλλωση χρυσού για σήμα χαμηλής ισχύος / εφαρμογές υψηλής δόνησης
- Ελέγξτε τη θερμοκρασία λειτουργίας & την αντοχή στη φλόγα: το UL94V-0 είναι υποχρεωτικό για αυτοκινητοβιομηχανία/συσκευές υψηλής ισχύος
- Επιλογή συσκευασίας: επιλέξτε reel εάν χρησιμοποιείτε αυτόματη γραμμή SMT
- Αντιστοίχιση καλωδίου: αντιστοιχίστε τον ακροδέκτη πτύχωσης με το AWG του καλωδίου σας πριν τη συναρμολόγηση καλωδίωσης
- Συνιστάται δοκιμή πρωτοτύπου με τα δωρεάν δείγματά μας πριν από την οριστική κλειδώματος της λίστας υλικών (BOM)
Συχνές Ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα Email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Εάν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδέσμων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας· τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυποποιημένα χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. IQC, OQC, IPQC και QA αποτελούν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τη λίστα τιμών όλων των προϊόντων σας. Έχετε λίστα τιμών;
Α: Δεν έχουμε λίστα τιμών για όλα τα προϊόντα μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να καταγράψουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε· θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
