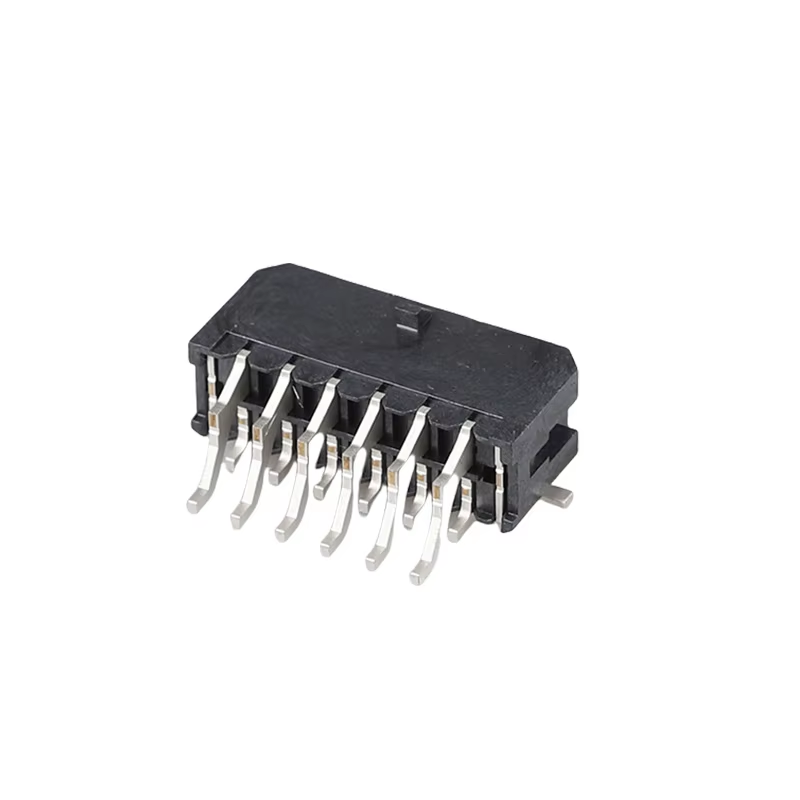

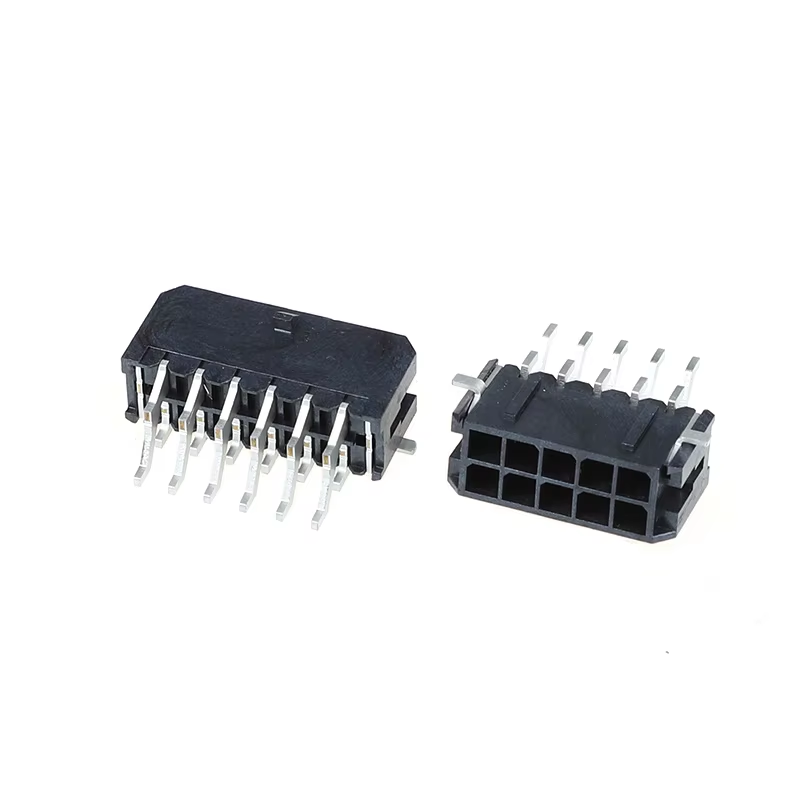

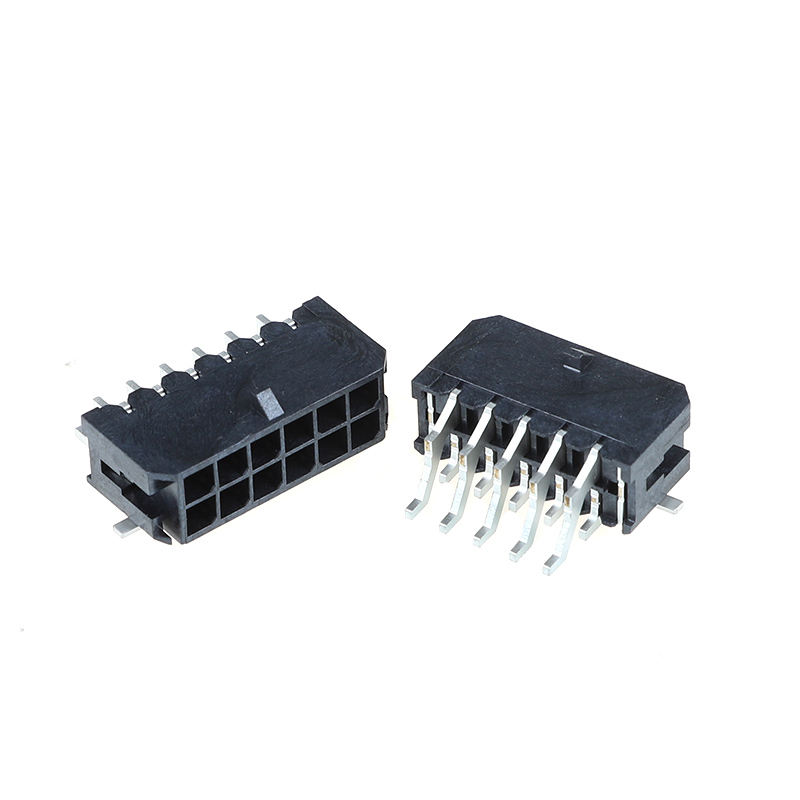

Υποδοχή σύνδεσης Wire-to-Board Dual Row MX3.0, βήματος 3,0 mm, 4P έως 24P, οριζόντιος τύπος, επαφή χαλκού, αυτοκινητοβιομηχανίας & βιομηχανικής ποιότητας, σειρά Molex 43045.
Σημαντικά σημεία προϊόντος
- UL94V-0 Περίβλημα επιβραδυντικό φλόγας & χωρίς αλογόνο: Πληροί αυστηρές απαιτήσεις βιομηχανικής και αυτοκινητοβιομηχανίας EHS, χαμηλό καπνό, μη τοξικό για εξοπλισμό υψηλής αξιοπιστίας.
- Αντικραδασμικός σχεδιασμός μανδάλου: Η ενισχυμένη δομή κλειδώματος αποτρέπει την τυχαία αποσύνδεση υπό συνεχείς κραδασμούς και κραδασμούς, επιλύοντας τον κίνδυνο χαλαρής σύνδεσης σε σκληρά περιβάλλοντα.
- Πλήρες σύστημα αντιστοίχισης: Πλήρες σετ συμβατών περιβλημάτων + ακροδεκτών πτύχωσης, προμήθεια BOM μίας στάσης, χωρίς ταλαιπωρία αντιστοίχισης ξεχωριστών εξαρτημάτων.
- Χάλκινα τερματικά διπλής δοκού: Σταθερά διπλά σημεία επαφής, χαμηλή αντίσταση επαφής, διατηρεί συνεχές κύκλωμα υπό θερμικό κύκλο και μηχανικό τίναγμα.
- Συμβατό με RoHS & REACH: Παγκόσμια έτοιμη εξαγωγή για αγορές της ΕΕ, της Βόρειας Αμερικής και άλλες αγορές του εξωτερικού.
Τεχνικές Προδιαγραφές
| Κατηγορία |
Είδος |
Spec |
| Ηλεκτρική Απόδοση |
Ονομαστικό ρεύμα |
Έως 8,5A ανά pin |
| Ονομαστική τάση |
600V AC/DC |
| Επικοινωνήστε με την Αντίσταση |
≤20 mΩ |
| Αντίσταση μόνωσης |
≥1000 MΩ |
| Αντοχή τάσης |
1000V AC, 1 λεπτό |
| Μηχανική Απόδοση |
Πίσσα |
3,0 mm, Διπλή σειρά |
| Θέσεις |
4P ~ 24P |
| Κύκλοι ζευγαρώματος |
≥30 κύκλοι |
| Δύναμη Διατήρησης |
Υψηλή συγκράτηση του μάνταλου, αντι-αζευγάρωμα υπό κραδασμούς |
| Υλικό & Επιμετάλλωση |
Υλικό Στέγασης |
LCP/PA66, UL94V-0, Χωρίς αλογόνο |
| Υλικό Τερματικού |
Κράμα χαλκού |
| Επιλογή επιμετάλλωσης |
Ματ κασσίτερος / Επιλεκτική επιχρυσωμένη επιμετάλλωση (στην περιοχή επαφής) |
| Περιβαλλοντική |
Θερμοκρασία λειτουργίας |
-40℃ ~ +105℃ |
| Συμμόρφωση |
RoHS, REACH, HF |
| Οδηγός συγκόλλησης |
SMT / Διαθέσιμες οπές. Μέγιστη θερμοκρασία συγκόλλησης 260℃, μέγ. 3 δευτερόλεπτα |
Παραπομπή / Εναλλακτική Αντικατάσταση
Εναλλακτική λειτουργία άμεσης προσαρμογής στη σειρά Molex 43045 Micro-Fit 3.0. Επιλέγεται ευρέως από τους μηχανικούς ως αντικατάσταση δεύτερης πηγής για συνδέσμους καλωδίου σε πλακέτα ισοδύναμου βήματος 3,0 mm JST, TE (AMP).
Ίδιο προφίλ ζευγαρώματος, διάταξη καρφιτσών και εύρος πτύχωσης σύρματος. δεν απαιτείται επανασχεδιασμός PCB για τα περισσότερα έργα.
Πλεονεκτήματα προϊόντος
- Αντικραδασμικός μηχανισμός κλειδώματος: Επιλύει το σημείο πόνου του πελάτη κατά την πτώση του συνδέσμου σε σενάρια δόνησης αυτοκινήτου/βιομηχανίας.
- Πλαστικό UL94V-0 χωρίς αλογόνο: Περνάει έλεγχο πυρασφάλειας για οικιακές συσκευές, βιομηχανικό έλεγχο και ηλεκτρονικά αυτοκινήτων.

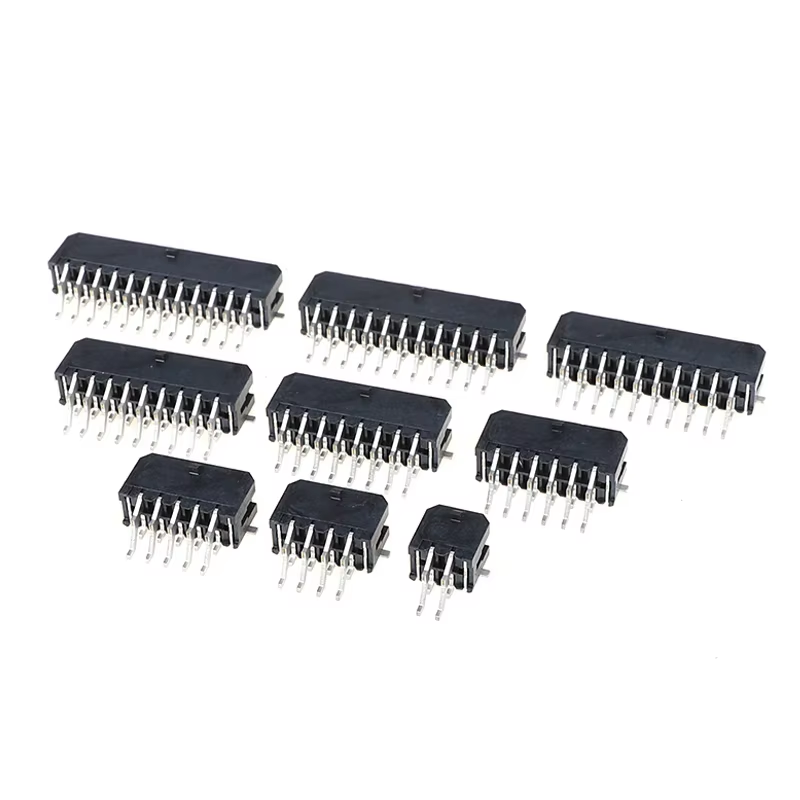

- Πλήρης εμβέλεια 4P~24P: Ενοποιημένες σειρές, απλοποιούν τη διαχείριση BOM και αποθέματος.
- Ανταγωνιστικός χρόνος παράδοσης και τιμολόγηση: Σύντομος κύκλος παραγωγής έναντι αυθεντικών εμπορικών σημάτων στο εξωτερικό.
- Αποκλειστικό τερματικό και ταιριαστό σετ περιβλήματος: Συνεπής απόδοση πτύχωσης, μείωση του ποσοστού αστοχίας πεδίου.
- Ευέλικτες επιλογές επιμετάλλωσης: Κασσίτερος για κυκλώματα ισχύος, επιλεκτικός χρυσός για κυκλώματα σήματος υψηλής σταθερότητας.
Εφαρμογή
- Ηλεκτρονικά Αυτοκινήτων: Μονάδες ελέγχου οχημάτων, αισθητήρες οχήματος, BMS, εσωτερικός φωτισμός
- Βιομηχανικός εξοπλισμός: Servo drives, PLC, τροφοδοτικό, βιομηχανικοί ελεγκτές
- Οικιακές συσκευές: Inverter, έξυπνες πλακέτες ελέγχου σπιτιού, μονάδες ισχύος
- Ενέργεια & IoT: Πακέτα μπαταριών, μονάδες φόρτισης, μετάδοση σήματος αυτοματισμού
Μέθοδος συσκευασίας
- Πρότυπο: Αντιστατική συσκευασία σακούλας
- Προαιρετικά: Λευκή / Ουδέτερη συσκευασία από χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας και γραμμικοί κώδικες διαθέσιμα κατόπιν αιτήματος.
Χρόνος ανοχής
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1–2 εβδομάδες
Πιστοποιητικό εργοστασίου & Προσαρμοσμένη εξυπηρέτηση
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Δείγμα πολιτικής:Υποστήριξη δωρεάν δειγμάτων / Γρήγορη παράδοση δειγμάτων.Προσαρμοσμένη εξυπηρέτηση: Προσαρμοσμένη μέτρηση καρφίδων, πάχος επιμετάλλωσης, συγκρότημα καλωδίων, ειδική συσκευασία και σήμανση.
Οδηγός επιλογής πελατών
- Επιβεβαίωση θέσης καρφίτσας: Οριζόντιος τύπος διπλής σειράς 4P~24P.
- Επιλέξτε επιμετάλλωση: Κασσίτερος για κυκλώματα ισχύος. Συνιστάται επίχρυση επένδυση για επαφές σήματος μεγάλης διάρκειας ζωής.
- Μετρητής σύρματος: Ταιριάξτε το εύρος AWG για τους ακροδέκτες πτύχωσης για να εγγυηθείτε την αντοχή έλξης.
- Έλεγχος περιβάλλοντος: Για έντονους κραδασμούς, επιβεβαιώστε τη συγκράτηση του μάνταλου. Η εφαρμογή υψηλής θερμοκρασίας χρησιμοποιεί περίβλημα LCP.
- Προεπικύρωση: Παραγγείλετε δωρεάν δείγματα για κραδασμούς, κύκλους θερμοκρασίας και δοκιμή πτύχωσης πριν από το κλείδωμα μαζικού σχεδιασμού.
- Έλεγχος ζευγαρώματος: Πλήρως συμβατό με το περίβλημα και τους ακροδέκτες της σειράς Molex 43045 για αντικατάσταση με πτώση.
FAQ
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας ηλεκτρονικά ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στην κατάτα σαςλογότυπο. Μπορείτε να μου φτιάξετε αυτό το προϊόν;
Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλώς ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για την παραγωγή του. Για την αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να δώσετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δειγμάτων χωρίς σύνδεσμο για δοκιμή. Αλλά πρέπει να πληρώσετε για τα έξοδα αποστολής
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα αποθεματικά αγαθά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5. Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυποποιημένα χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά στο προϊόν προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Weaccept T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι θα λέγατε για τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθήστε αυστηρά το ISO9001. Τα IQC, OQC, IPQC και QA αντιπροσωπεύουν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να αναγράψουμε όλες τις τιμές τους σε μια λίστα και οι τιμές αλλάζουν πάντα λόγω του κόστους και της ποσότητας των υλικών. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε προδιαγραφές και τιμοκατάλογο
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα γιατί τοποθετούμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλώς πρέπει να επισημάνουμε ότι συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
