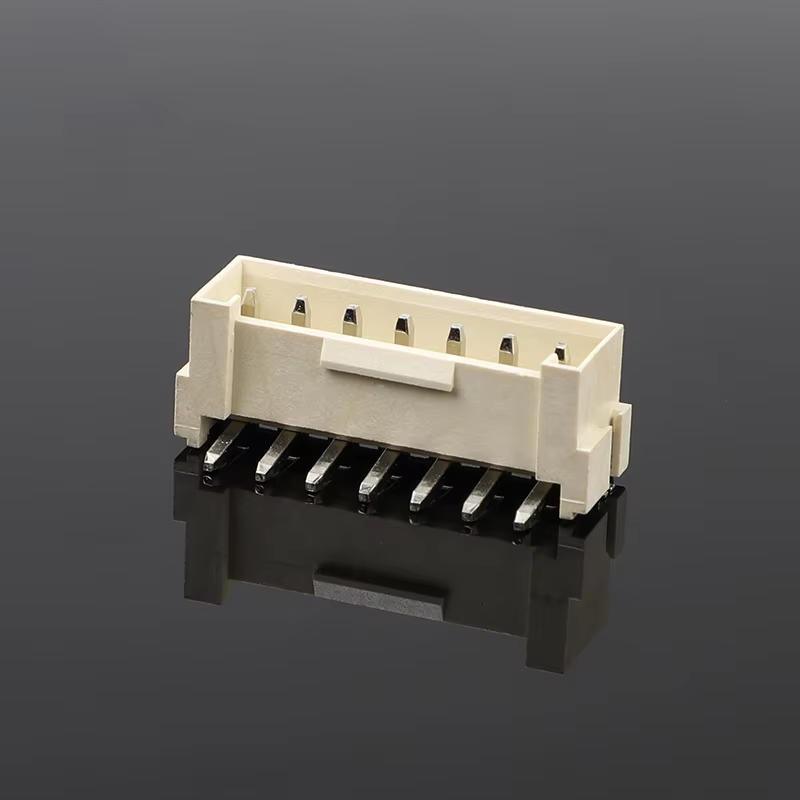

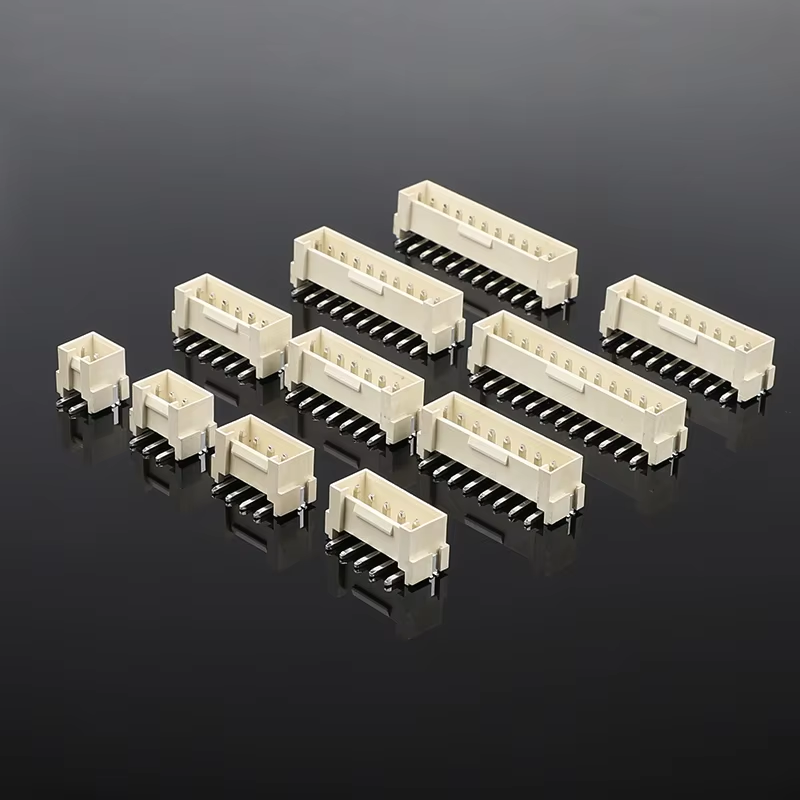

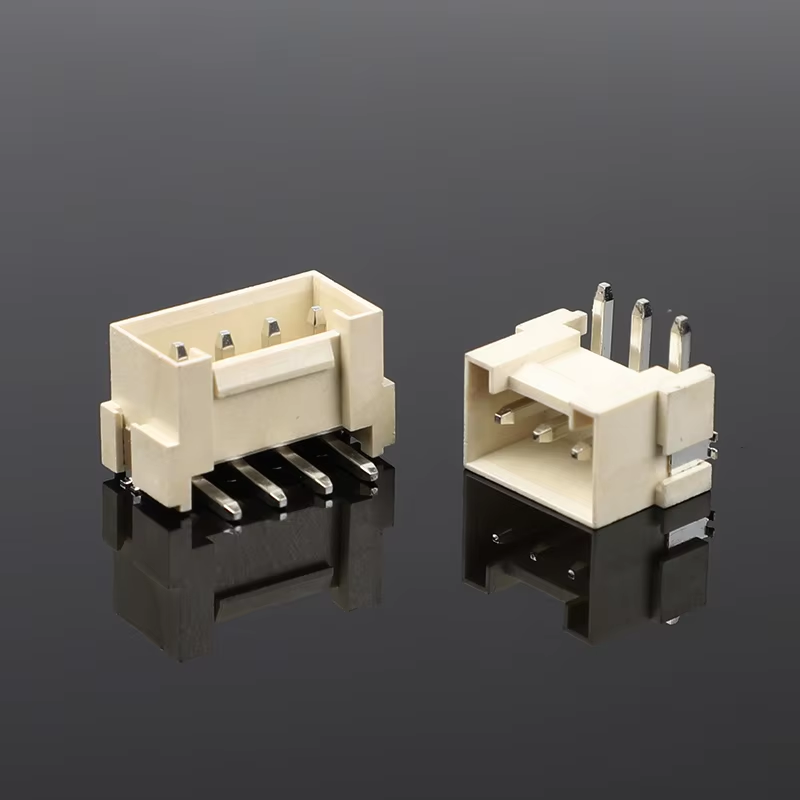

5557/5569 Βύσματα διπλής σειράς 4,2 mm με πείρο πόρπης Οριζόντια βύσμα πλακέτας σύνδεσης Βύσμα καλωδίου σε πλακέτα
Σημαντικά σημεία προϊόντος
- Βήμα: 4,2 χιλιοστά, Διπλή σειρά, Οριζόντιος τύπος με καρφίτσα πόρπης, Wire-to-board
- UL94V-0 Περίβλημα επιβραδυντικό φλόγας, χωρίς αλογόνο για βιομηχανική και οικιακή χρήση
- Σχεδιασμός πόρπης κατά της πτώσης: Αποτρέπει την τυχαία αποσύνδεση υπό ισχυρούς κραδασμούς (βιομηχανικό περιβάλλον και περιβάλλον οχημάτων)
- Πλήρες σετ στήριξης: Διαθέσιμο ταιριαστό περίβλημα + τερματικά
- Σταθερή ηλεκτρική επαφή, εύκολη συναρμολόγηση & λειτουργία πτύχωσης
Τεχνικές Προδιαγραφές
| Είδος |
Καθέκαστα |
| Ηλεκτρική Απόδοση |
Ονομαστικό ρεύμα: 9A μέγιστο ανά κύκλωμα
Ονομαστική τάση: 250V AC
Αντίσταση επαφής: ≤10mΩ
Αντοχή μόνωσης: ≥1000MΩ
Τάση αντοχής: 1500V AC/min |
| Μηχανική Απόδοση |
Βήμα: 4,2 mm, Διπλή σειρά
Κατεύθυνση εισαγωγής: Οριζόντιο βύσμα
Κύκλοι ζευγαρώματος: ≥500 φορές
Πόρπη: Πόρπη κλειδώματος, αντι-αζευγάρωμα υπό κραδασμούς |
| Υλικό & Επιμετάλλωση |
Περίβλημα: PBT UL94V-0, Χωρίς αλογόνο
Τερματικό: Κράμα χαλκού
Επιμετάλλωση: Επικασσιτερωμένη (επιχρυσωμένη προαιρετική) |
| Περιβαλλοντική Απόδοση |
Θερμοκρασία λειτουργίας: -40℃ ~ +105℃
Συμβατό με RoHS |
| Οδηγός συγκόλλησης |
Συγκόλληση επαναροής: Μέγιστο 260℃, 10 δευτερόλεπτα μέγ
Κύμα συγκόλλησης: Μέγιστο 250℃ |
Παραπομπή / Εναλλακτική Αντικατάσταση
Συμβατή εναλλακτική για τη σειρά JST / Molex / TE AMP:
- JST: Σειρά EH 4,2 mm διπλή σειρά
- Molex: 3901 series 4,2 mm διπλής σειράς από καλώδιο σε πλακέτα
- TE AMP: Υποδοχές πόρπης διπλής σειράς 4,2 mm από καλώδιο σε πλακέτα
Σημείωση: Ελέγξτε τον αριθμό των ακίδων και τη μηχανική διάσταση πριν από την αντικατάσταση.
Χαρακτηριστικά προϊόντος
- Ενσωματωμένη πόρπη ασφάλισης, αποτελεσματική αντι-αλληλεπίδραση έναντι κραδασμών και κραδασμών
- Περίβλημα UL94V-0 PBT χωρίς αλογόνο, υψηλή αντοχή στη φλόγα
- Οριζόντια βάση πλακέτας, εξοικονομεί χώρο PCB
- Ξεχωριστό περίβλημα και ακροδέκτες πτύχωσης, εύκαμπτο συγκρότημα πλεξούδας καλωδίων
- Σταθεροί επικασσιτερωμένοι ακροδέκτες, χαμηλή αντίσταση επαφής
Πλεονεκτήματα προϊόντος
- Ανθεκτικό σε κραδασμούς πόρπη κλειδώματος, επιλύει τον κίνδυνο χαλαρής σύνδεσης σε σκληρό βιομηχανικό περιβάλλον / περιβάλλον οχημάτων
- Υλικό υψηλής ασφάλειας: UL94V0 + Χωρίς αλογόνο, πληροί αυστηρά πρότυπα συσκευών και βιομηχανικών συσκευών
- Προμήθεια πλήρους σετ: περίβλημα + τερματικά σε απόθεμα, δεν χρειάζεται ξεχωριστή προμήθεια εξαρτημάτων
- Αυστηρός έλεγχος διαστάσεων, καλή εναλλαξιμότητα με διάσημες διεθνείς μάρκες
- Οικονομική εναλλακτική λύση χωρίς να θυσιάζεται η αξιοπιστία
Εφαρμογή
- Βιομηχανικός εξοπλισμός ελέγχου
- Οικιακές συσκευές (ψυγείο, πλυντήριο ρούχων, φούρνος)
- Βοηθητική πλεξούδα καλωδίωσης αυτοκινήτου
- Τροφοδοτικό & UPS
- Μονάδες οδήγησης LED
- Όργανα & εξοπλισμός μέτρησης
Μέθοδος συσκευασίας
- Πρότυπο: Αντιστατική συσκευασία σακούλας
- Προαιρετικά: Λευκή / Ουδέτερη συσκευασία από χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας και γραμμικοί κώδικες διαθέσιμα κατόπιν αιτήματος.
Τρόπος πληρωμής
EXW, FOB, CIF, CPT, T/T, L/C διαθέσιμα
Χρόνος ανοχής
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1–2 εβδομάδες
Πιστοποιητικό εργοστασίου & Προσαρμοσμένη εξυπηρέτηση
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Πολιτική δειγμάτων: Διατίθενται δωρεάν δείγματα/ Γρήγορη παράδοση δειγμάτων.
- Προσαρμοσμένη εξυπηρέτηση: Προσαρμοσμένη μέτρηση καρφίδων, πάχος επιμετάλλωσης, συγκρότημα καλωδίων, ειδική συσκευασία και σήμανση.
Οδηγός επιλογής πελατών
- Επιβεβαιώστε το PIN και την τρέχουσα απαίτηση φόρτωσης
- Επαληθεύστε τη θερμοκρασία λειτουργίας και το επίπεδο δόνησης του εξοπλισμού σας
- Ελέγξτε το αποτύπωμα PCB (οριζόντιο βύσμα)
- Επιβεβαιώστε την απαίτηση υλικού: Αξιολόγηση χωρίς αλογόνο / φλόγα
- Έλεγχος με τον αρχικό αριθμό ανταλλακτικού της μάρκας για αντικατάσταση
- Ζητήστε δωρεάν δείγματα για προ-δοκιμή πριν από τη μαζική υιοθέτηση του έργου
FAQ
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας ηλεκτρονικά ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στην κατάτα σαςλογότυπο. Μπορείτε να μου φτιάξετε αυτό το προϊόν;
Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλώς ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για την παραγωγή του. Για την αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να δώσετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δειγμάτων χωρίς σύνδεσμο για δοκιμή. Αλλά πρέπει να πληρώσετε τα έξοδα αποστολής
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα αποθεματικά αγαθά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5. Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυποποιημένα χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά στο προϊόν προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Weaccept T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι θα λέγατε για τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθήστε αυστηρά το ISO9001. Τα IQC, OQC, IPQC και QA αντιπροσωπεύουν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να παραθέσουμε όλες τις τιμές και οι τιμές αλλάζουν με βάση το κόστος και την ποσότητα των υλικών. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε προδιαγραφές και τιμοκατάλογο
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλώς πρέπει να επισημάνουμε ότι συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
