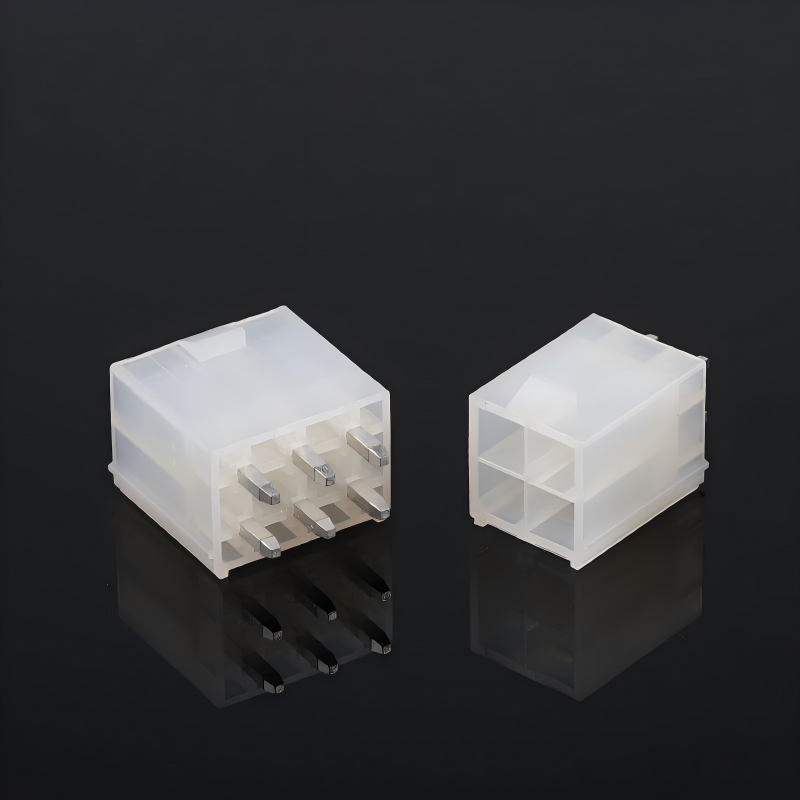

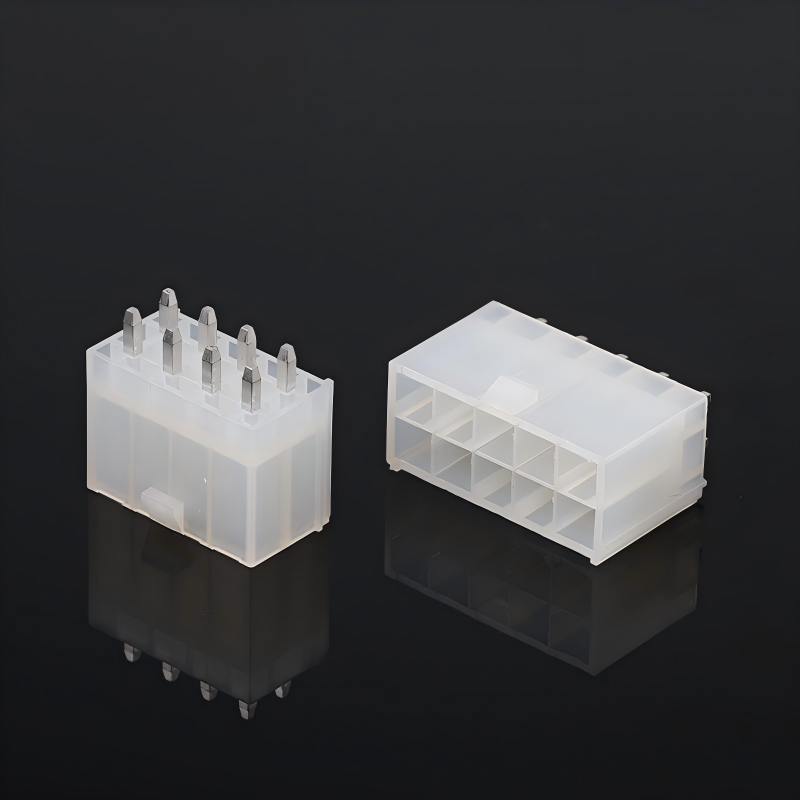

55557 Κάθετος Σύνδεσμος Καλωδίου-Πλακέτας με Βήμα 4.2mm, Διπλής Σειράς, Ευθεία Καρφιά με Κλείδωμα
Κύρια Χαρακτηριστικά Προϊόντος
✅ Βήμα: 4.2mm, Διπλής Σειράς, Κάθετος Ευθύς Σύνδεσμος Καλωδίου-Πλακέτας
✅ Πλαστικό περίβλημα επιβραδυντικό φλόγας UL94V-0, Χωρίς αλογόνα για οικιακές & βιομηχανικές συσκευές
✅ Κλείδωμα κατά των δονήσεων: Αποτρέπει την τυχαία αποσύνδεση υπό συνεχή κραδασμούς & δονήσεις (σκληρό περιβάλλον βιομηχανικών / οχημάτων)
✅ Διατίθεται πλήρες σετ: Συνοδεύεται από αντίστοιχο περίβλημα + ακροδέκτες πτύχωσης
Τεχνικές Προδιαγραφές
| Στοιχείο |
Λεπτομέρειες |
| Ηλεκτρική Απόδοση |
Ονομαστικό Ρεύμα: 5A μέγιστο ανά κύκλωμα
Ονομαστική Τάση: 250V AC
Αντίσταση Επαφής: ≤20mΩ
Αντίσταση Μόνωσης: ≥1000MΩ
Τάση Αντοχής: 1500V AC για 1 λεπτό |
| Μηχανική Απόδοση |
Βήμα: 4.2mm
Διάταξη: Διπλής Σειράς, Κάθετα Ευθεία Καρφιά
Κύκλοι Σύζευξης: ≥100 φορές
Στήριξη: Σχεδιασμός κλειδώματος, αποτρέπει την αποσύνδεση υπό δονήσεις
Δύναμη Εισαγωγής/Εξαγωγής: Κανονική, χωρίς υπερβολική φθορά |
| Υλικό & Επιμετάλλωση |
Περίβλημα: Νάιλον, UL94V-0, Χωρίς αλογόνα
Ακροδέκτης Επαφής: Κράμα χαλκού
Επιμετάλλωση: Επιμετάλλωση κασσίτερου (προαιρετική επιμετάλλωση Au) |
| Περιβαλλοντικό |
Θερμοκρασία Λειτουργίας: -40℃ ~ +105℃
Συμβατό με RoHS |
| Οδηγός Συγκόλλησης |
Συγκόλληση με αναρροή: 260℃ μέγιστο, 10 δευτερόλεπτα μέγιστο
Συγκόλληση με το χέρι: 320℃ μέγιστο εντός 3 δευτερολέπτων |
Αντιστοίχιση / Εναλλακτική Αντικατάσταση
Άμεση εναλλακτική λύση για διάσημες διεθνείς μάρκες συνδετήρων:
- JST: Σειρά XH
- Molex: Σειρά 55557
- TE (AMP): Ισοδύναμη σειρά 4.2mm διπλής σειράς κάθετης σύνδεσης καλωδίου-πλακέτας
Χαρακτηριστικά Προϊόντος
- Δομή κάθετου ευθύς καρφιού διπλής σειράς με βήμα 4.2mm, συμπαγής επιφάνεια πλακέτας
- Ενσωματωμένο ασφαλές κλείδωμα, αποτρέπει την αποσύνδεση υπό δονήσεις
- Μονωτικό νάιλον UL94V-0 χωρίς αλογόνα
- Πλήρης λύση: περίβλημα + ακροδέκτες προμήθεια ενός σημείου
- Σταθερή επιμεταλλωμένη επαφή κασσίτερου, χαμηλή αντίσταση επαφής
Πλεονεκτήματα Προϊόντος
- Το κλείδωμα κατά των δονήσεων επιλύει το πρόβλημα της τυχαίας αποσύνδεσης για βιομηχανικό & ενσωματωμένο εξοπλισμό
- Υψηλή επιβράδυνση φλόγας + χωρίς αλογόνα, πληροί αυστηρά πράσινα & πρότυπα ασφαλείας
- Δυνατότητα εναλλαγής με σειρές JST/Molex/TE 4.2mm, εύκολη αντικατάσταση χωρίς επανασχεδιασμό πλακέτας
- Σταθερή ηλεκτρική απόδοση σε ευρύ φάσμα θερμοκρασιών
- Άμεση προμήθεια από το εργοστάσιο, διαθέσιμη ευέλικτη προσαρμοσμένη υπηρεσία
Εφαρμογή
- Εξοπλισμός βιομηχανικού ελέγχου
- Οικιακές συσκευές (ψυγείο, πλυντήριο, κλιματιστικό)
- Βοηθητικά ηλεκτρονικά αυτοκινήτων, μονάδες εσωτερικού οχήματος
- Τροφοδοτικά & UPS
- Οδηγοί φωτισμού LED
- Ιατρικά & όργανα μέτρησης
Μέθοδος Συσκευασίας
- Τυπική: Συσκευασία σε αντιστατική σακούλα
- Προαιρετική: Συσκευασία σε λευκό / ουδέτερο χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας & γραμμικοί κώδικες διαθέσιμα κατόπιν αιτήματος.
Μέθοδος Πληρωμής
Διαθέσιμα EXW, FOB, CIF, CPT, T/T, L/C
Χρόνος Παράδοσης
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1-2 εβδομάδες
Πιστοποιητικό Εργοστασίου & Προσαρμοσμένη Υπηρεσία
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Πολιτική Δειγμάτων: Δωρεάν δείγματα διαθέσιμα / Γρήγορη παράδοση δειγμάτων.Προσαρμοσμένη υπηρεσία: Προσαρμοσμένος αριθμός ακίδων, πάχος επιμετάλλωσης, συναρμολόγηση καλωδίων, ειδική συσκευασία & σήμανση.
- Οδηγός Επιλογής Πελάτη
Επιβεβαίωση αριθμού ακίδων & κατεύθυνσης τοποθέτησης πλακέτας: Κάθετη ευθεία ακίδα
- Επαλήθευση ρεύματος λειτουργίας, τάσης και εύρους θερμοκρασίας
- Για σενάρια υψηλών δονήσεων: Πρέπει να χρησιμοποιείται η έκδοση με κλείδωμα για αποφυγή αποσύνδεσης
- Απαίτηση πράσινων υλικών: Επιλογή περιβλήματος χωρίς αλογόνα + UL94V-0
- Διασταυρούμενη αναφορά: Άμεση υποκατάσταση για συνδετήρες Molex 55557 / JST XH / TE ισοδύναμους 4.2mm. επαληθεύστε την αντιστοίχιση ακίδων πριν την αντικατάσταση
- Συγκόλληση: Ακολουθήστε αυστηρά το προφίλ θερμοκρασίας αναρροής για να αποφύγετε το λιώσιμο του περιβλήματος
- Συχνές Ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα σας τα προϊόντα;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα Email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;
Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. Το IQC, OQC, IPQC και QA αποτελούν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να αναφέρουμε όλες τις τιμές, και οι τιμές αλλάζουν ανάλογα με το κόστος υλικών και την ποσότητα. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
